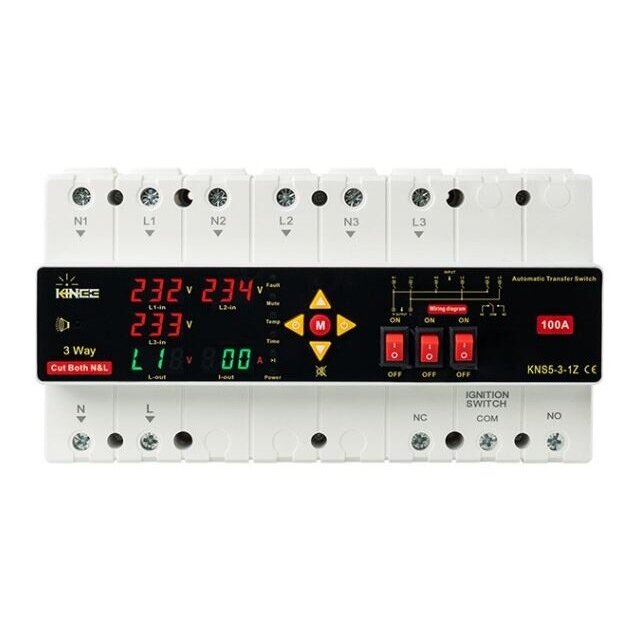

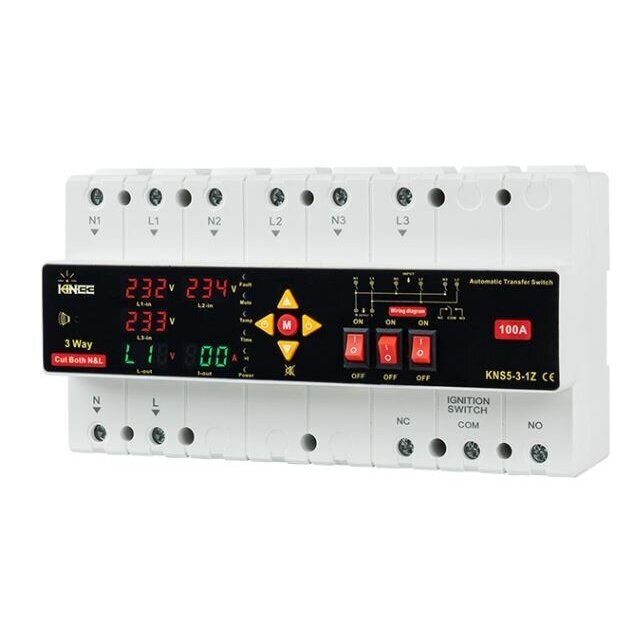

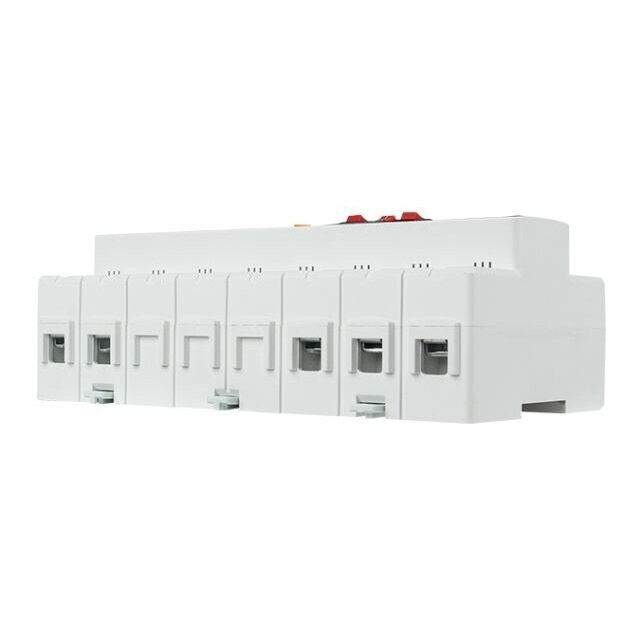

Modułowy automatyczny przełącznik zasilania rezerwowego z funkcjami zabezpieczającymi | do generatorów | do bezprzerwowego zasilania | 3 wejścia | 2P | 100A | 230V

Znamionowy układ wejściowy – AC 3x230V, 50/60Hz. Oznacza to trzy oddzielne źródła zasilania 230V AC, na przykład sieć główną, generator oraz falownik. W danym momencie obciążenie zasilane jest tylko z jednego wybranego źródła.

Na przykład L1 może być główną siecią elektryczną, L2 – generatorem, a L3 – falownikiem lub innym rezerwowym źródłem zasilania. Priorytet można dobrać zgodnie z logiką sterowania konkretnego systemu.

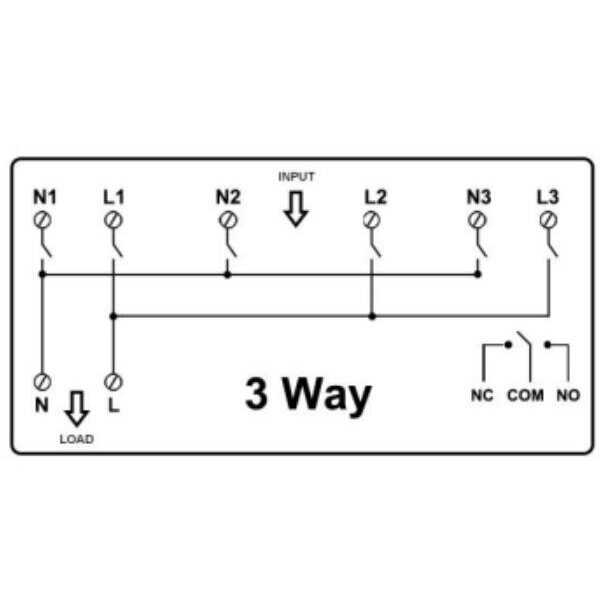

Podczas przełączania źródeł odłączana jest zarówno faza, jak i przewód neutralny. Pomaga to uniknąć połączenia elektrycznego przez przewód neutralny pomiędzy różnymi niezależnymi źródłami zasilania.

Przełączanie 2P L+N oznacza przełączanie przewodu fazowego i neutralnego. Przewód ochronny PE nie jest częścią funkcji przełączania. Generator, falownik i inne źródła muszą być podłączone zgodnie z odpowiednim dla danego systemu układem N i PE.

Funkcja nadnapięciowa ATS monitoruje dłużej trwający wzrost napięcia sieciowego. Nie zastępuje oddzielnego ogranicznika przepięć SPD przeznaczonego do ochrony przed przepięciami piorunowymi lub krótkotrwałymi przepięciami impulsowymi.

Styki zwrotne są pasywne i same nie dostarczają zasilania 12V, 24V ani 230V. Mogą być wykorzystywane do przekazywania sygnału stanu do PLC, systemu alarmowego, sterownika generatora, BMS lub innego urządzenia automatyki.

Podczas przełączania z jednego źródła zasilania na drugie zwykle występuje określona przerwa przełączeniowa. Dlatego ATS nie należy określać jako urządzenia zapewniającego całkowicie bezprzerwowe zasilanie.

• 3 niezależne źródła zasilania 230V AC w jednym ATS.
• Przełączanie 2P L+N odłącza zarówno fazę, jak i przewód neutralny.
• Prąd znamionowy 100A umożliwia zastosowanie w jednofazowych systemach o większej mocy.
• Automatyczny wybór źródła ogranicza konieczność ręcznego przełączania.
• Konfigurowalny priorytet pozwala wybrać źródło główne i źródła rezerwowe.
• Tryb ręczny pozwala operatorowi wybrać źródło.
• Kontrola nadnapięcia, podnapięcia, przeciążenia prądowego i przegrzania.
• Wyświetlanie napięcia 3 wejść oraz prądu wyjściowego.
• Regulowane opóźnienia umożliwiają dostosowanie logiki przełączania.
• Suche styki COM / NO / NC nadają się do integracji z PLC, BMS, EMS oraz sterownikiem generatora.

• 3x230V nie oznacza trójfazowego systemu 3x400V: są to trzy oddzielne wejścia zasilania 230V AC.
• Do 100A: przekrój przewodów i zabezpieczenia należy dobrać do rzeczywistego obciążenia obwodu.
• ATS nie jest UPS-em: podczas przełączania może wystąpić krótka przerwa w zasilaniu.
• Suche styki nie dostarczają zasilania: obwód sygnalizacyjny wymaga zewnętrznego źródła zasilania.
• Nie jest przeznaczony do równoległej pracy ani synchronizacji źródeł zasilania.
• Zintegrowana kontrola napięcia nie zastępuje SPD.

W obiekcie znajdują się trzy niezależne źródła zasilania 230V AC: L1 – sieć elektryczna, L2 – generator, L3 – falownik. W normalnych warunkach obciążenie zasilane jest z L1. Jeżeli L1 zaniknie lub jego napięcie stanie się nieprawidłowe, ATS po ustawionym opóźnieniu przełącza zarówno przewód L, jak i N na L2. Jeżeli L2 również nie jest odpowiednie, system może wybrać L3. Po przywróceniu priorytetowego źródła L1 ATS może po ustawionym opóźnieniu automatycznie przywrócić obciążenie do L1.

Do 3 niezależnych jednofazowych źródeł zasilania 230V AC.

Są to trzy oddzielne wejścia zasilania 230V AC. Nie jest to standardowy trójfazowy system zasilania 3x400V.

Przełącznik jednocześnie przełącza dwa przewody – fazowy L oraz neutralny N.

Tak. Stosowane jest podwójne rozłączanie L i N.

Tak. Jednym z trzech źródeł 230V AC może być generator, jeżeli jego parametry elektryczne odpowiadają wymaganiom systemu.

Tak, jeżeli wyjście AC falownika jest kompatybilne z systemem 230V AC.

Tak. ATS umożliwia wybór priorytetu źródeł zasilania.

100A.

Nie. ATS automatycznie przełącza źródła zasilania, jednak podczas przełączania może wystąpić krótka przerwa w zasilaniu.

Tak. Styki COM / NO / NC mogą być wykorzystywane jako sygnały logiczne dla PLC lub innego urządzenia automatyki.

ATS 100A musi być montowany zgodnie z projektem konkretnej instalacji elektrycznej. Należy uwzględnić przekrój przewodów, zabezpieczenie zwarciowe, charakterystyki wyłączników nadprądowych lub bezpieczników, układ przewodów N i PE, logikę sterowania generatorem i falownikiem oraz ogólną selektywność systemu. Przełączanie 2P odłącza L i N, ale nie przełącza PE. Różnych źródeł zasilania AC nie wolno nieprawidłowo łączyć równolegle.
