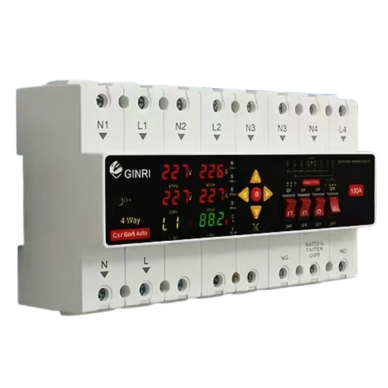

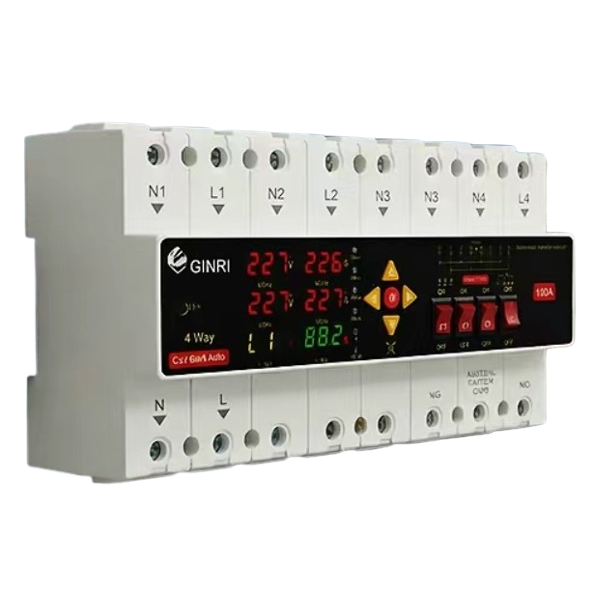

Modułowy automatyczny przełącznik zasilania rezerwowego z funkcjami zabezpieczającymi | do generatorów | do bezprzerwowego zasilania | 4 wejścia | 2P | 100A | 230V

Urządzenie może współpracować z różnymi jednofazowymi źródłami energii, takimi jak sieć elektroenergetyczna, generator, falownik instalacji fotowoltaicznej lub system magazynowania energii. Jeśli źródło priorytetowe zaniknie lub jego parametry przekroczą ustawione wartości graniczne, obciążenie zostanie automatycznie przełączone na inne dostępne źródło zgodnie z ustawioną kolejnością priorytetów.

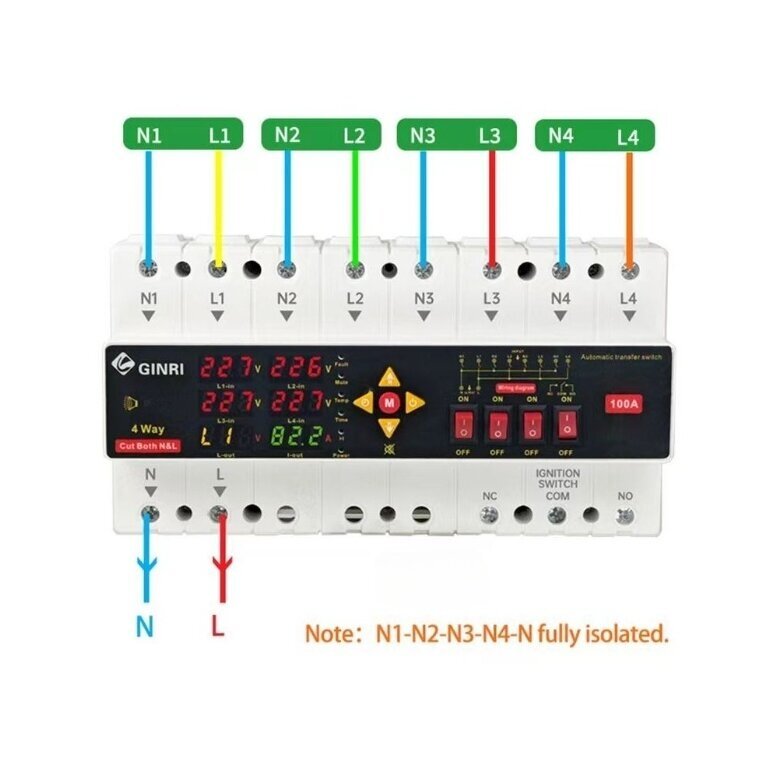

Typowa kolejność przełączania może wyglądać następująco: L1 → L2 → L3 → L4. Na przykład L1 może być główną siecią elektroenergetyczną, L2 – generatorem, L3 – falownikiem instalacji fotowoltaicznej, a L4 – dodatkowym źródłem rezerwowym. Kolejność priorytetów można zmieniać zgodnie z wymaganiami konkretnego systemu.

Układ przewodu neutralnego i ochronnego generatora, falownika lub innego źródła rezerwowego musi być zaprojektowany zgodnie z wymaganiami konkretnej instalacji elektrycznej. Samo przełączanie 2P nie zastępuje prawidłowego zaprojektowania układu przewodów N i PE.

Wbudowana funkcja zabezpieczenia nadnapięciowego monitoruje poziom napięcia sieciowego. Nie zastępuje ona oddzielnego urządzenia SPD przeznaczonego do ograniczania przepięć impulsowych spowodowanych wyładowaniami atmosferycznymi lub innymi krótkotrwałymi zakłóceniami.

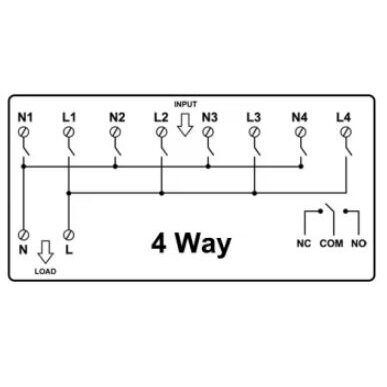

Wyjście sygnalizacyjne jest bezpotencjałowe. Nie podaje ono samodzielnie napięcia 12V, 24V ani 230V. Styki działają jak standardowy przełączny styk przekaźnikowy: COM, NO i NC. Zasilanie obwodu sygnałowego zapewnia zewnętrzny PLC, sterownik, system alarmowy lub inne urządzenie.

Same oznaczenia COM/NO/NC nie określają, jaki konkretny stan został przypisany do danego styku. Przed podłączeniem do PLC, sterownika generatora lub systemu alarmowego należy korzystać ze schematu połączeń konkretnego urządzenia.

Zanik sieci podstawowej → ATS wykrywa awarię → suchy styk zmienia stan → sterownik generatora otrzymuje sygnał uruchomienia → po osiągnięciu przez generator prawidłowych parametrów elektrycznych ATS przełącza obciążenie.

Ten typ przełącznika służy do wyboru jednego źródła zasilania. Nie jest przeznaczony do synchronizacji faz różnych źródeł AC ani do ich pracy równoległej. Generator i falownik muszą posiadać własne odpowiednie systemy sterowania i zabezpieczeń.

• Do 4 źródeł zasilania w jednym urządzeniu przełączającym.
• Prąd znamionowy 100A odpowiedni do jednofazowych instalacji o większej mocy.
• Przełączanie 2P rozłącza zarówno fazę, jak i przewód neutralny.
• Automatyczny wybór źródła ogranicza konieczność ręcznego przełączania.
• Konfigurowalny priorytet umożliwia wybór podstawowego i rezerwowych źródeł zasilania.
• Tryb ręczny pozwala operatorowi samodzielnie wybrać wymagane wejście.
• Ochrona przed przepięciem, zbyt niskim napięciem, przeciążeniem prądowym i przegrzaniem.
• Regulowane czasy opóźnienia pozwalają dostosować logikę przełączania do konkretnej instalacji.

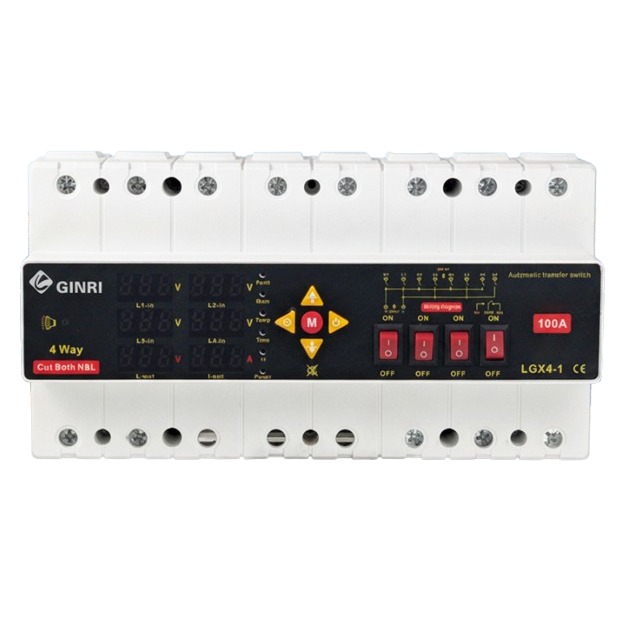

• Wyświetlanie napięcia 4 wejść oraz prądu wyjściowego umożliwia lokalne monitorowanie stanu systemu.
• Bezpotencjałowe styki COM/NO/NC umożliwiają integrację z PLC, BMS, EMS, systemem alarmowym lub sterownikiem generatora.
• Możliwość sterowania generatorem sprawdza się w automatycznych systemach zasilania rezerwowego.
• Sygnalizacja dźwiękowa informuje o stanach awaryjnych.
• Montaż na szynie DIN 35mm umożliwia instalację urządzenia w rozdzielnicy elektrycznej.

• System jednofazowy: przeznaczony do jednofazowych źródeł 230V AC, a nie do standardowych trójfazowych układów ATS 3x400V.
• Do 100A: obciążenie oraz przekroje przewodów należy dobrać odpowiednio do rzeczywistego prądu i warunków instalacji.
• Suche styki nie podają napięcia: PLC lub inny sterownik musi posiadać własne zasilanie obwodu sygnałowego.
• To nie jest SPD: monitorowanie napięcia nie zastępuje ogranicznika przepięć.
• Nie jest przeznaczony do równoległej pracy źródeł: w danym momencie obciążenie powinno być zasilane tylko z jednego wybranego źródła.

W obiekcie wykorzystywane są główna sieć elektroenergetyczna, generator rezerwowy oraz falownik instalacji fotowoltaicznej. L1 ustawiono jako główne źródło zasilania. Jeśli L1 zaniknie lub jego napięcie przekroczy ustawione wartości graniczne, ATS po ustawionym czasie opóźnienia wybierze inne odpowiednie źródło. Jednocześnie suchy styk może przekazać sygnał do sterownika generatora lub PLC. Po przywróceniu priorytetowego zasilania L1 system po ustawionym czasie opóźnienia automatycznie przełączy obciążenie z powrotem na źródło podstawowe.

Do czterech jednofazowych źródeł zasilania 230V AC.

Tak. Urządzenie jest przeznaczone do systemów z siecią elektroenergetyczną, generatorem i innymi rezerwowymi źródłami energii.

Tak, jeśli parametry elektryczne wyjścia AC falownika odpowiadają wymaganiom instalacji 230V AC, a system został zaprojektowany tak, aby wykluczyć nieprawidłowe równoległe połączenie źródeł.

Tak. Zastosowano konstrukcję 2P, dlatego przełączany jest zarówno przewód fazowy, jak i neutralny.

Prąd znamionowy wynosi 100A.

Tak. Zakres ustawienia zabezpieczenia nadprądowego wynosi od 1A do 100A.

Tak. Urządzenie posiada funkcję wyboru priorytetu źródeł zasilania.

Tak. Obsługiwany jest zarówno automatyczny, jak i ręczny tryb przełączania.

Jest to bezpotencjałowy styk przekaźnikowy COM/NO/NC. Sam nie podaje napięcia 12V, 24V ani 230V i służy jako sygnał logiczny dla innego sterownika.

Tak. Jest to jedno z najbardziej typowych zastosowań. Zasilanie obwodu wejściowego PLC musi pochodzić z PLC lub innego zewnętrznego źródła zasilania.

Urządzenie może współpracować ze sterownikiem generatora poprzez przeznaczony do tego suchy styk. Sam styk nie zasila generatora – przekazuje jedynie sygnał sterujący.

Tak. Wyświetlacz pokazuje prąd obciążenia na wyjściu oraz napięcie wszystkich czterech wejść.

Tak. W przypadku awarii elektrycznej może zostać aktywowany sygnał dźwiękowy, który można wyciszyć.

Obsługiwany jest montaż na szynie DIN 35mm oraz montaż powierzchniowy / ścienny.

210x118x73mm.

ATS 100A należy instalować i podłączać zgodnie z projektem konkretnej instalacji elektrycznej. Należy uwzględnić przekroje przewodów, ochronę zwarciową, charakterystyki wyłączników nadprądowych lub bezpieczników, układ przewodów neutralnych i PE, logikę sterowania generatorem i falownikiem oraz selektywność całego systemu. Suche styki należy podłączać wyłącznie zgodnie ze schematem konkretnego urządzenia. ATS nie jest przeznaczony do równoległego łączenia różnych źródeł AC ani do synchronizacji ich faz.
