Modułowy | cyfrowy | przekaźnik kontroli napięcia | przekaźnik zabezpieczający | 230V | 230-280V | 150-210V | DIN

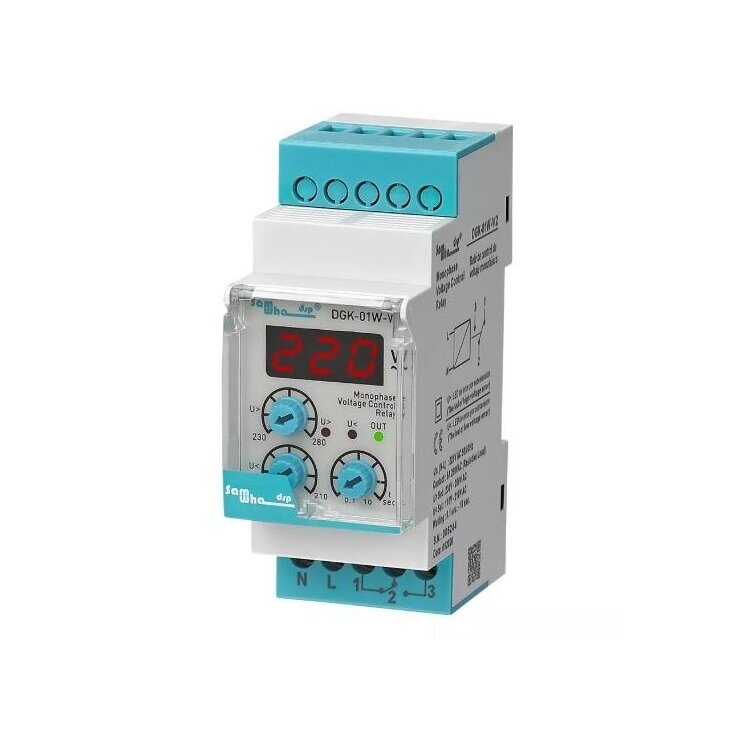

Urządzenie umożliwia ustawienie górnego progu napięcia w zakresie od 230V do 280V, dolnego progu napięcia od 150V do 210V oraz opóźnienia zadziałania od 0.1 do 10 sekund. Gdy napięcie sieciowe przekroczy ustawione wartości graniczne, przekaźnik po ustawionym czasie opóźnienia odłącza wyjście. Po powrocie napięcia do bezpiecznego zakresu system automatycznie przywraca pracę przekaźnika.

Jeśli napięcie sieciowe przekroczy ustawioną wartość U>, zapala się wskaźnik LED U>. Urządzenie odczekuje ustawiony czas opóźnienia „t“, po czym wyłącza przekaźnik oraz wskaźnik „OUT“. Gdy napięcie spadnie co najmniej 5V poniżej ustawionego progu U>, rozpoczyna się odliczanie czasu opóźnienia resetowania. Po upływie tego czasu wskaźnik U> gaśnie, przekaźnik zostaje aktywowany, a wskaźnik „OUT“ ponownie się zapala.

Jeśli napięcie sieciowe spadnie poniżej ustawionej wartości U<, zapala się wskaźnik LED U<. Urządzenie odczekuje ustawiony czas opóźnienia „t“, po czym wyłącza przekaźnik oraz wskaźnik „OUT“. Gdy napięcie sieciowe wzrośnie co najmniej 5V powyżej ustawionego progu U<, rozpoczyna się odliczanie czasu opóźnienia resetowania. Po jego upływie wskaźnik U< gaśnie, przekaźnik zostaje aktywowany, a wskaźnik „OUT“ się zapala.

• Regulowana ochrona przed przepięciem w zakresie od 230V do 280V.
• Regulowana ochrona przed zbyt niskim napięciem w zakresie od 150V do 210V.
• Regulowany czas opóźnienia zadziałania i resetowania od 0.1 do 10 sekund.
• Automatyczne resetowanie przekaźnika po powrocie napięcia sieciowego do normalnego zakresu.
• Czytelny 3-cyfrowy wyświetlacz LED pokazujący rzeczywiste napięcie sieciowe oraz ustawiane parametry.
• Oddzielne wskaźniki LED dla wysokiego napięcia, niskiego napięcia i stanu wyjścia.

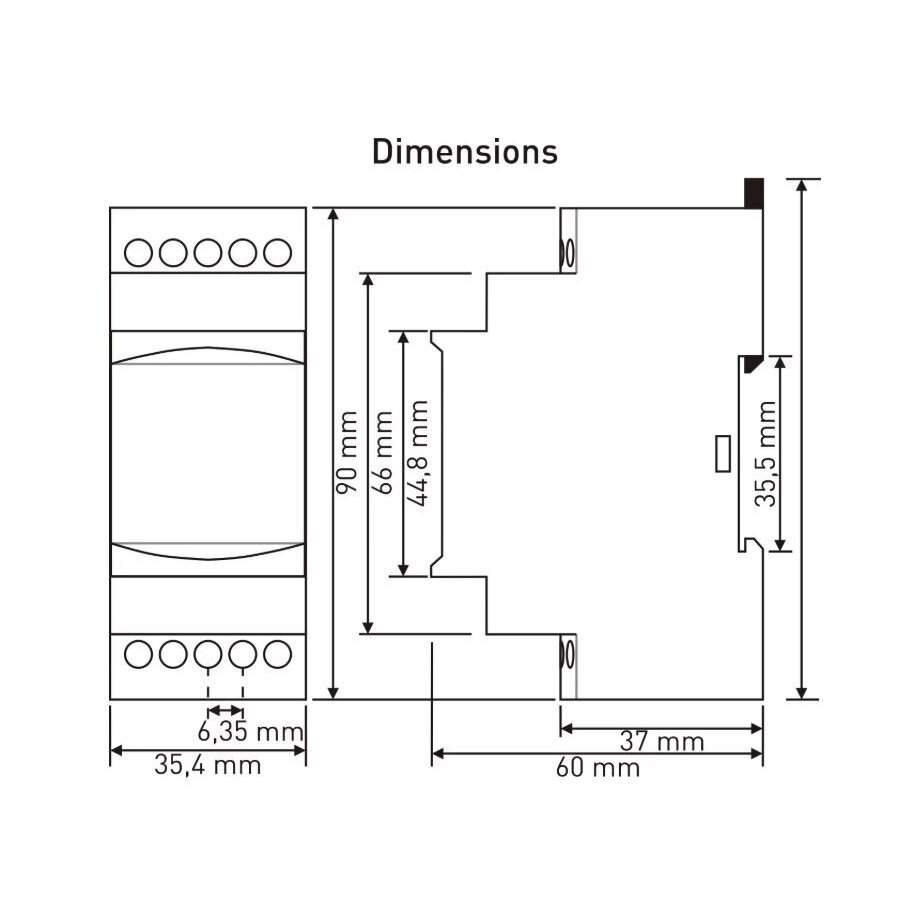

• Kompaktowa obudowa o szerokości 36mm, odpowiednia do montażu w szafach sterowniczych i rozdzielnicach.

• Tylko do sieci jednofazowych: urządzenie jest przeznaczone do kontroli napięcia w jednofazowych obwodach 230V AC L-N.
• Ograniczona obciążalność styku przekaźnika: styk wyjściowy jest przeznaczony do obciążenia rezystancyjnego maks. 5A / 250V AC, dlatego do sterowania większymi obciążeniami należy zastosować dodatkowy stycznik.
• Nie nadaje się do wilgotnych środowisk: urządzenia nie należy używać w wilgotnych miejscach ani w środowisku, w którym może być narażone na działanie wilgoci.
• Stała histereza resetowania 5V: próg automatycznego resetowania znajduje się 5V od ustawionego progu ochrony.

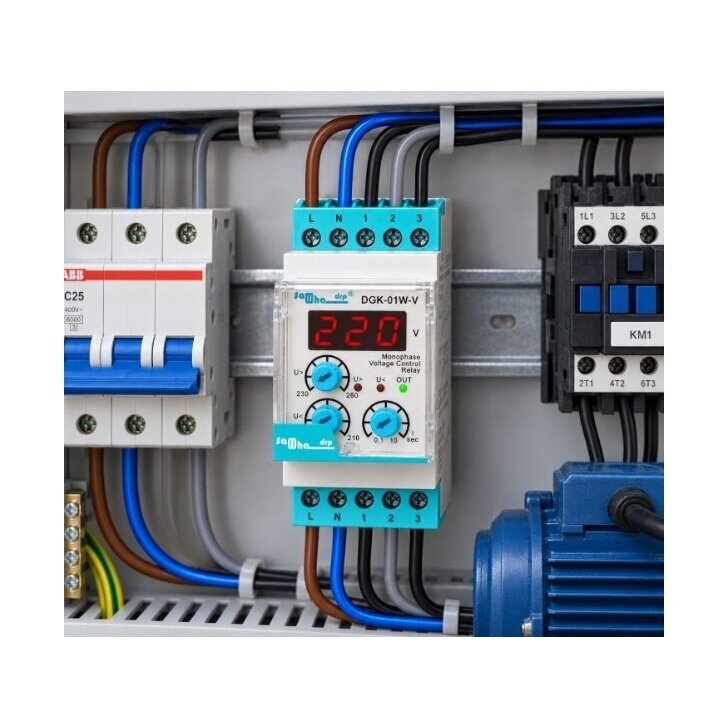

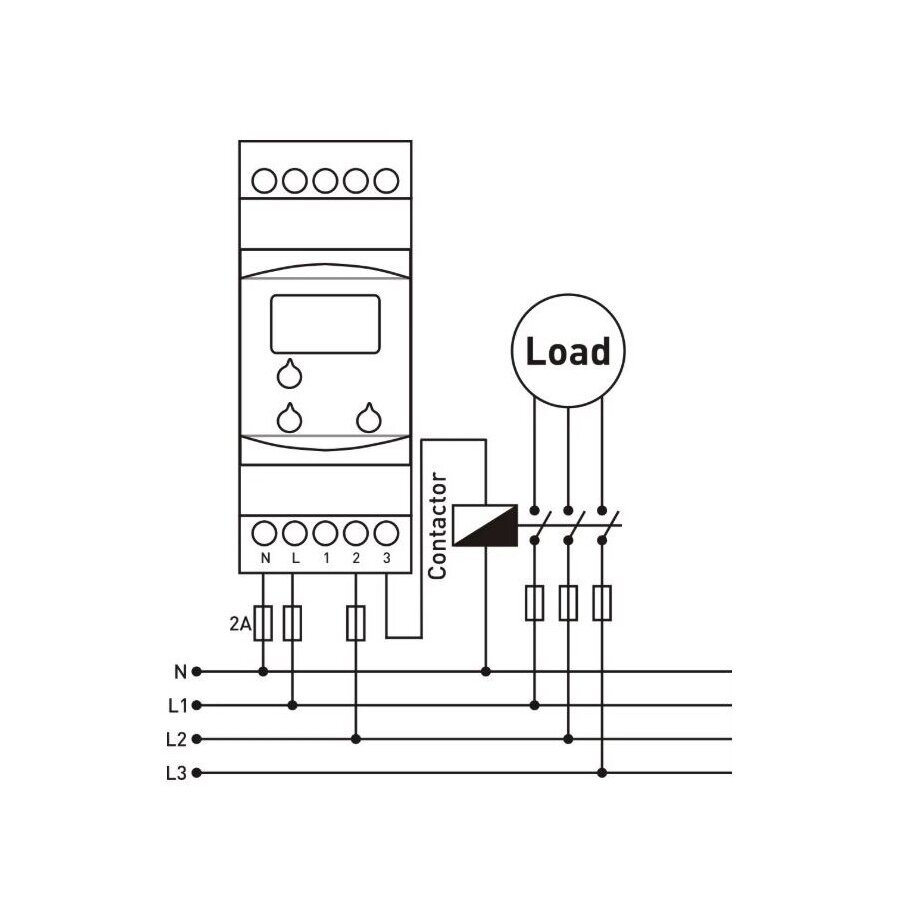

W jednofazowym obwodzie elektrycznym pracuje urządzenie, które należy chronić przed niestabilnym napięciem sieciowym. W szafie sterowniczej montowany jest ten cyfrowy przekaźnik kontroli napięcia. Przykładowo próg U> zostaje ustawiony na 260V, próg U< na 180V, a czas opóźnienia – na 2 sekundy. Dopóki napięcie sieciowe pozostaje w zakresie od 180V do 260V, wyjście przekaźnika jest aktywne. Jeśli napięcie wzrośnie powyżej 260V lub spadnie poniżej 180V na czas dłuższy niż ustawione opóźnienie, przekaźnik odłącza obwód sterowania obciążeniem. Po powrocie napięcia do bezpiecznego zakresu i osiągnięciu ustawionej różnicy resetowania 5V przekaźnik po upływie czasu opóźnienia automatycznie przywraca pracę.

Przekaźnik jest przeznaczony do jednofazowej sieci 230V AC. Zakres pomiaru napięcia roboczego wynosi od 140V do 290V AC pomiędzy L i N.

Tak. Próg ochrony przed przepięciem U> można ustawić w zakresie od 230V do 280V.

Tak. Próg ochrony przed zbyt niskim napięciem U< można ustawić w zakresie od 150V do 210V.

Tak, czas opóźnienia można regulować w zakresie od 0.1 do 10 sekund.

Tak. Gdy napięcie powróci do ustawionego bezpiecznego zakresu i oddali się o 5V od progu ochrony, urządzenie po ustawionym czasie opóźnienia automatycznie aktywuje wyjście przekaźnika.

Styk wyjściowy przekaźnika jest przeznaczony do obciążenia rezystancyjnego maks. 5A / 250V AC. W przypadku większych obciążeń zaleca się użycie wyjścia przekaźnika do sterowania stycznikiem lub innym odpowiednim urządzeniem przełączającym moc.

Używaj urządzenia zgodnie z jego przeznaczeniem i instrukcją montażu. Nie używaj go w wilgotnym środowisku. W obwodzie instalacyjnym należy przewidzieć oddzielny wyłącznik oraz wyłącznik automatyczny. Powinny one być zamontowane w pobliżu urządzenia, w miejscu łatwo dostępnym dla operatora, oraz oznaczone jako środki służące do odłączenia urządzenia.

Przed rozpoczęciem prac konserwacyjnych lub czyszczenia wyłącz zasilanie urządzenia i odłącz je od obwodu elektrycznego. Obudowę czyść miękką suchą lub lekko wilgotną ściereczką. Nie używaj materiałów przewodzących ani chemicznych środków czyszczących, które mogą uszkodzić obudowę lub elementy elektroniczne. Po czyszczeniu upewnij się, że urządzenie działa prawidłowo.
