Modułowy | cyfrowy | wielofunkcyjny przekaźnik kontroli napięcia | prądu | ochrony przed prądem upływowym | z automatycznym ponownym załączeniem | 1-150A | 110V/230V | DIN

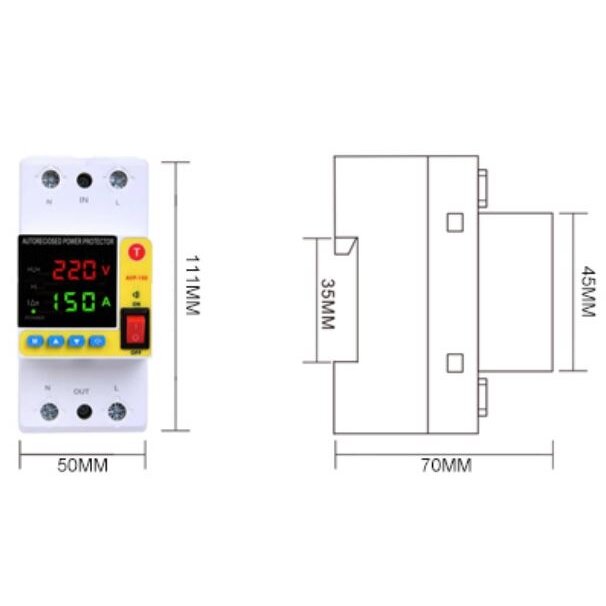

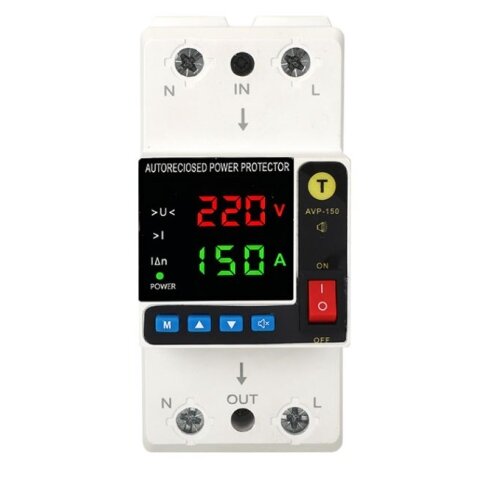

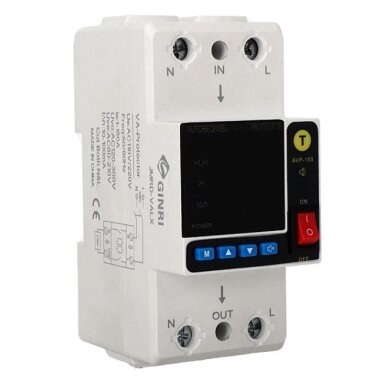

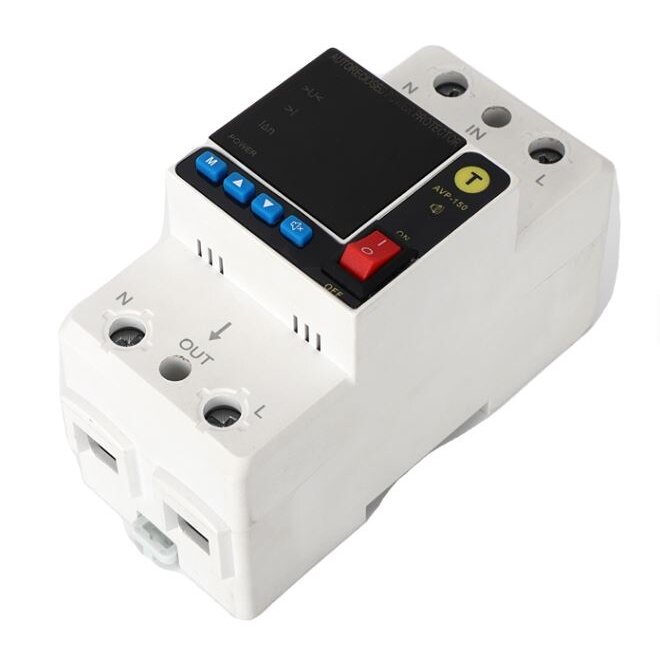

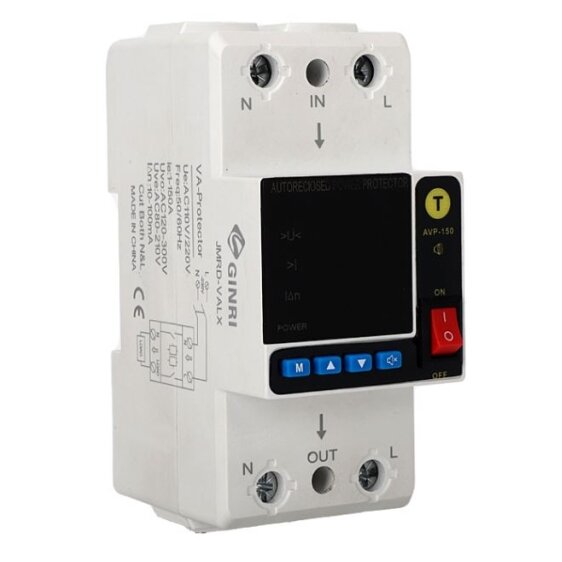

Wielofunkcyjny przekaźnik kontroli napięcia i prądu z automatycznym ponownym załączeniem – sterowane mikroprocesorowo urządzenie zabezpieczające do montażu na szynie DIN, przeznaczone do monitorowania parametrów jednofazowego obwodu elektrycznego oraz odłączania obciążenia po przekroczeniu ustawionych wartości granicznych. Urządzenie posiada ochronę przed przepięciem, zbyt niskim napięciem, przetężeniem do 150A, prądem upływowym i przegrzaniem, cyfrowy wyświetlacz oraz funkcję automatycznego przywracania zasilania.

Na cyfrowym wyświetlaczu można monitorować napięcie robocze i prąd obciążenia. Progi zabezpieczeń, opóźnienia zadziałania, opóźnienie ponownego załączenia oraz inne parametry można programować za pomocą przycisków na panelu przednim. Zabezpieczenie nadprądowe można ustawić w zakresie 1–150A.

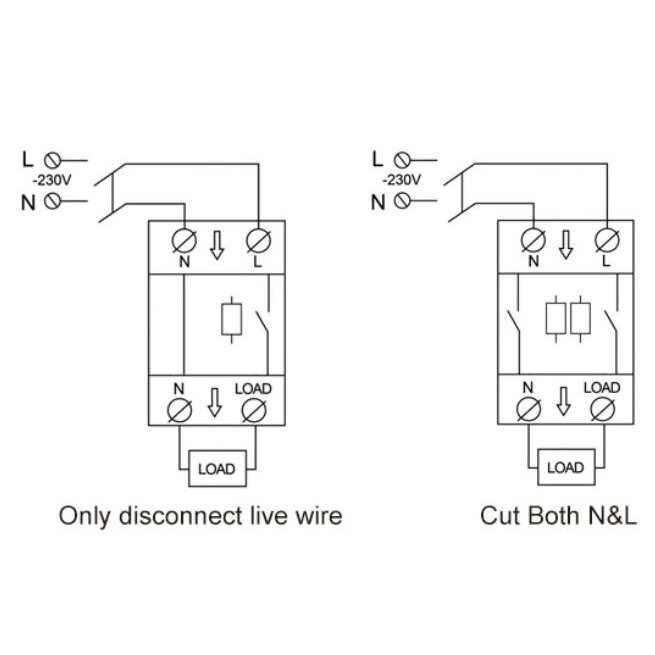

Zasada działania

Funkcje zabezpieczające

Kontrola przetężenia 150A

Automatyczne ponowne załączenie

Po chwilowym zakłóceniu w sieci elektrycznej urządzenie może automatycznie przywrócić zasilanie obciążenia. Opóźnienie ponownego załączenia można regulować od 1 do 999 sekund. Pozwala to uniknąć natychmiastowego włączenia obciążenia bezpośrednio po przywróceniu napięcia sieciowego.

Zabezpieczenie przed prądem upływowym

Próg prądu upływowego można ustawić od 10 do 100mA. Czas zadziałania zabezpieczenia wynosi do około 100ms. Na panelu przednim znajduje się osobny przycisk testowy zabezpieczenia przed prądem upływowym.

Zabezpieczenie temperaturowe

Zabezpieczenie temperaturowe można regulować w zakresie od 50°C do 120°C. Wartość początkowa wynosi 85°C. Po zadziałaniu zabezpieczenia temperaturowego stosowana jest histereza około 10°C, aby urządzenie nie włączało się i nie wyłączało bezpośrednio przy ustawionej wartości granicznej.

Ochrona napięciowa i histereza

Dla zabezpieczenia przed przepięciem i zbyt niskim napięciem stosowana jest histereza 5V. Oznacza to, że wyjście nie jest przywracane dokładnie przy tej samej wartości napięcia, przy której zadziałało zabezpieczenie. Taka zasada działania zmniejsza ryzyko częstego przełączania styków przy wahaniach napięcia sieciowego w pobliżu ustawionej wartości granicznej.

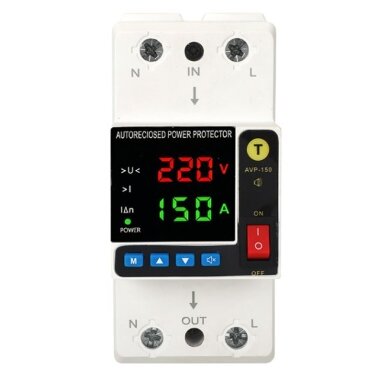

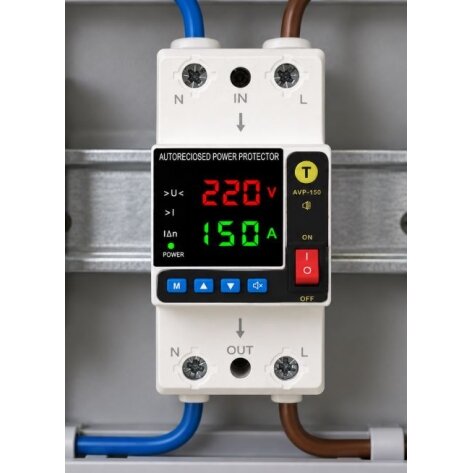

Cyfrowy wyświetlacz napięcia i prądu

Zintegrowany cyfrowy wyświetlacz umożliwia monitorowanie napięcia roboczego i prądu obciążenia. Dokładność pomiaru – klasa 0.5. Wskazania napięcia i prądu można korygować w zakresie ±9.9% z krokiem 0.1%.

Historia usterek

Urządzenie rejestruje przyczyny zadziałania zabezpieczeń i umożliwia ich przeglądanie w menu. Można zapisać do 999 rekordów usterek.

Ustawienia chronione hasłem

Menu parametrów można zabezpieczyć hasłem 000–999. Po aktywacji ochrony hasłem można uniemożliwić nieupoważnionym użytkownikom zmianę ustawionych progów zabezpieczeń.

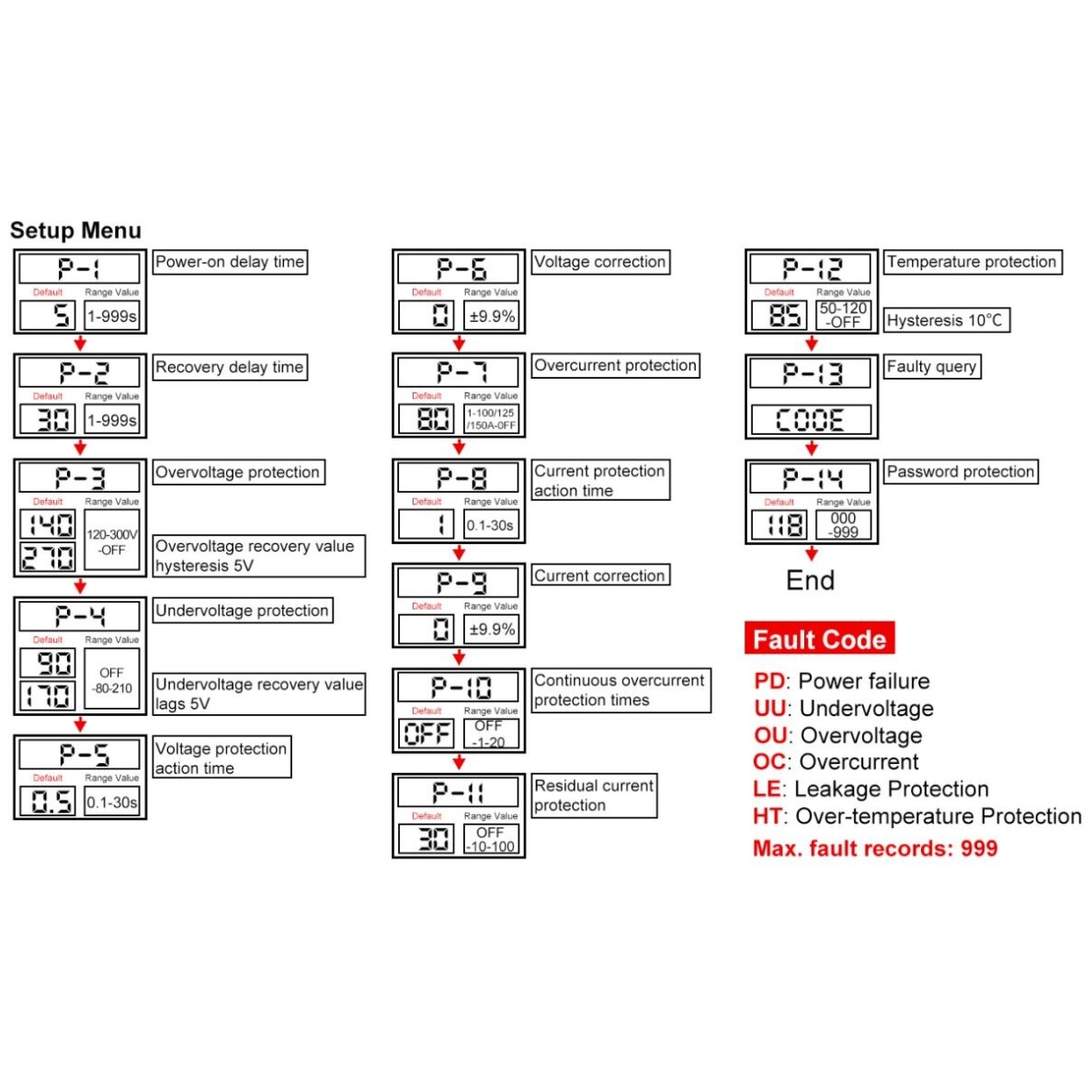

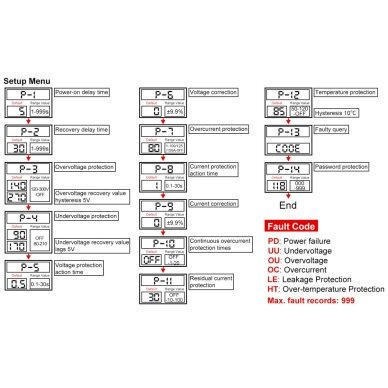

Programowalne parametry

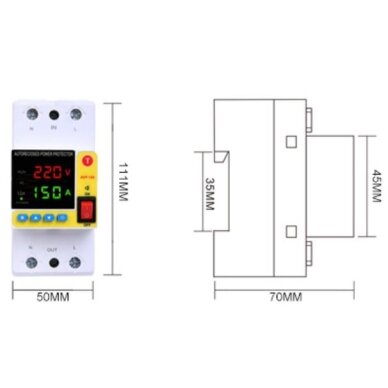

Specyfikacja techniczna

Zalety / korzyści

Wady / ograniczenia

Do czego nadaje się?

• Do jednofazowych rozdzielnic elektrycznych
• Do pomieszczeń mieszkalnych i komercyjnych
• Do urządzeń wrażliwych na wahania napięcia sieciowego
• Do obciążeń, których prąd należy ograniczyć do ustawionej wartości 1–150A
• Do systemów wymagających automatycznego przywrócenia zasilania po chwilowym zakłóceniu
• Do ochrony pomp, ogrzewania, wentylacji oraz innych jednofazowych obwodów elektrycznych, jeżeli ich parametry odpowiadają możliwościom urządzenia

Do czego nie nadaje się?

• Do obciążeń większych niż 150A
• Do otwartego montażu na zewnątrz
• Do środowisk z gazami korozyjnymi lub bezpośrednim działaniem deszczu
• Jako jedyne zabezpieczenie zwarciowe
• Jako zamiennik wyłącznika nadprądowego, bezpiecznika lub wymaganego projektem RCD / RCBO

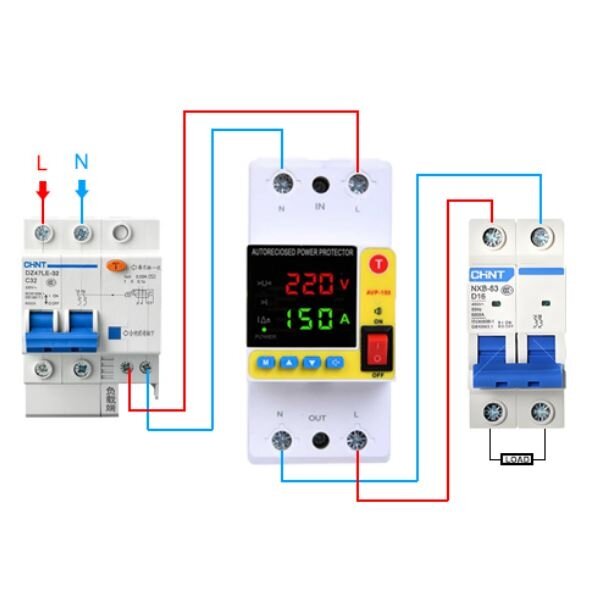

Praktyczny przykład zastosowania

Najczęściej zadawane pytania (FAQ)

Wielofunkcyjny przekaźnik kontroli napięcia i prądu 150A – urządzenie zabezpieczające do montażu na szynie DIN z regulowaną kontrolą przetężenia 1–150A, zabezpieczeniem przed przepięciem i zbyt niskim napięciem, kontrolą prądu upływowego i temperatury, cyfrowym wyświetlaczem napięcia i prądu, historią usterek oraz automatycznym ponownym załączeniem zasilania po przywróceniu prawidłowych parametrów sieci elektrycznej.
