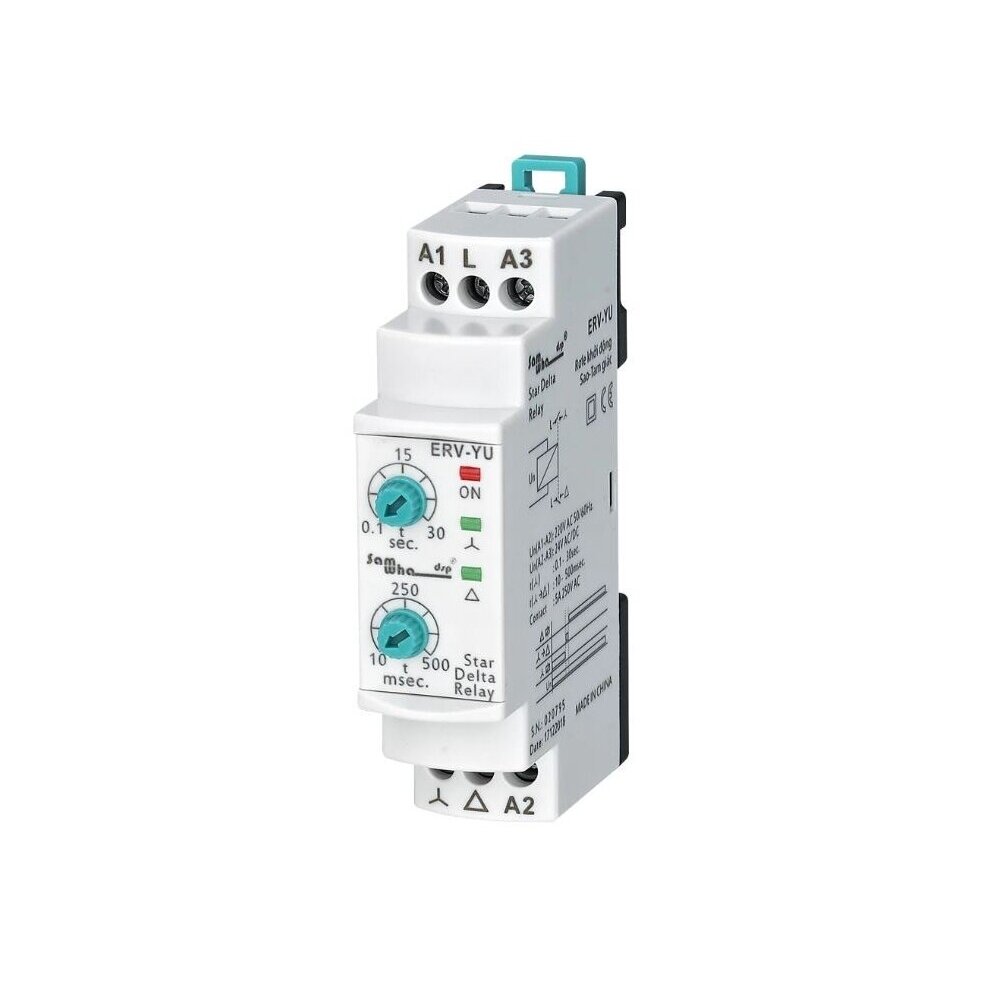

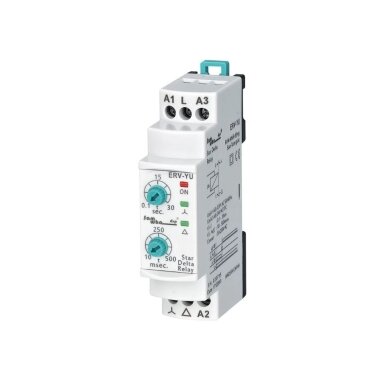

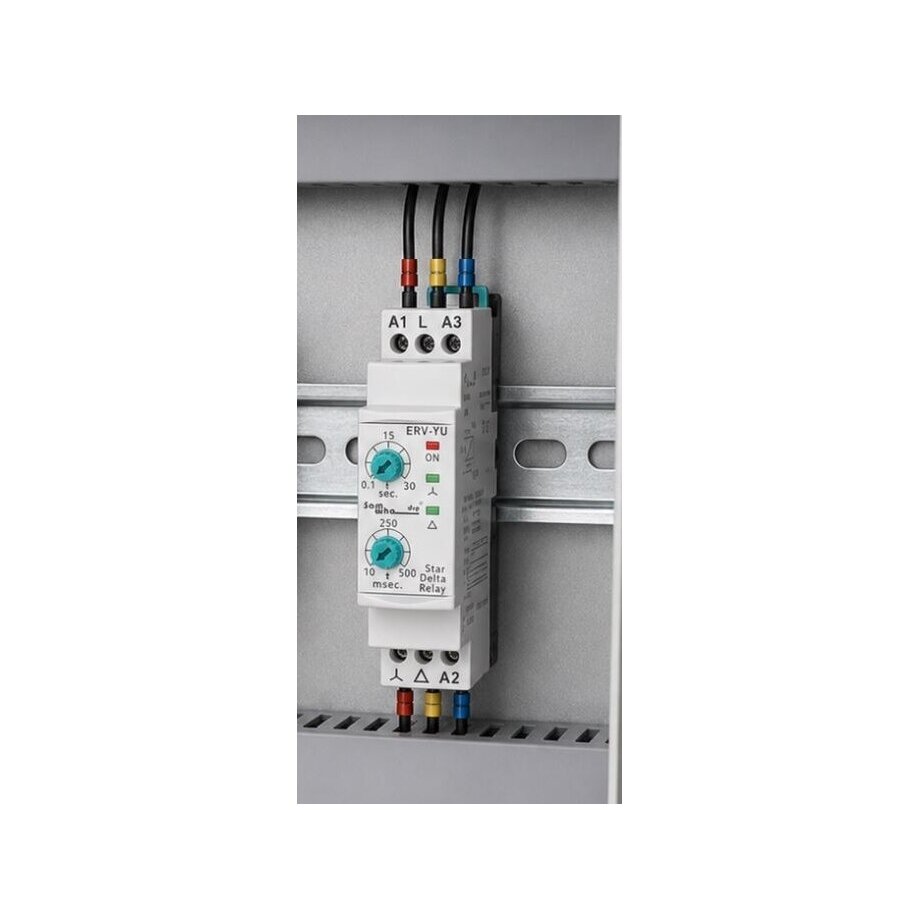

Modułowy przekaźnik czasowy | Timer | Do rozruchu silnika trójfazowego | 0,1-30s | 1-500ms | 5A | 150-260VAC / 24VAC/DC | DIN

Nominalne zasilanie przekaźnika przez zaciski A1–A2 wynosi 230V AC. Podany przez producenta ogólny zakres napięcia roboczego Un wynosi 150–260V AC. Alternatywnie przekaźnik może być zasilany napięciem 24V AC/DC przez zaciski A2–A3.

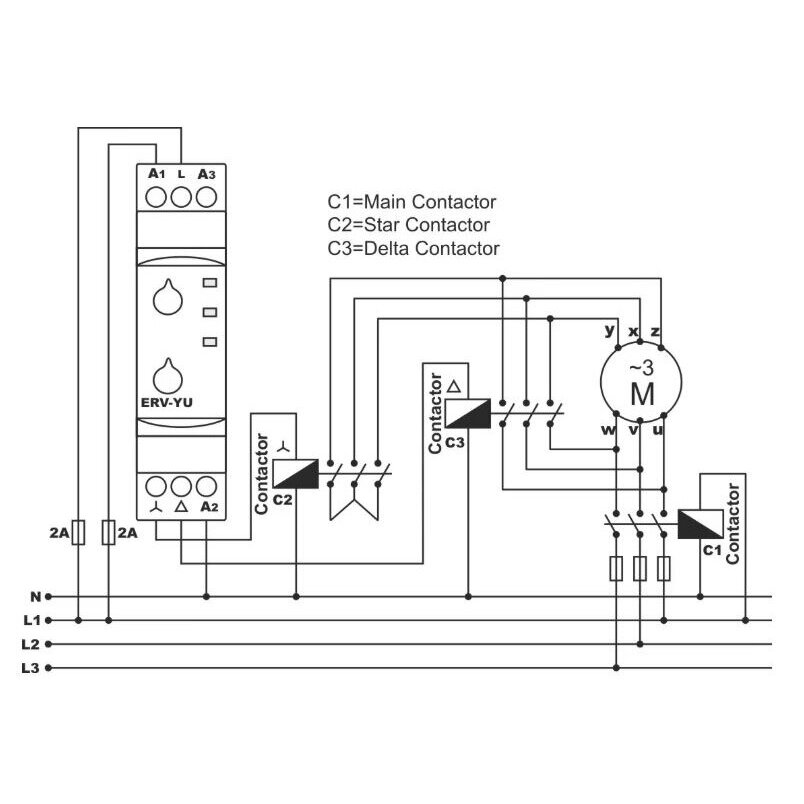

Ten przekaźnik nie jest przeznaczony do bezpośredniego przełączania obwodu mocy trójfazowego silnika. Wyjścia STAR i DELTA służą do sterowania cewkami styczników. Obwód mocy silnika musi być przełączany przez odpowiednio dobrane styczniki: główny, gwiazdy i trójkąta oraz odpowiednie urządzenia zabezpieczające.

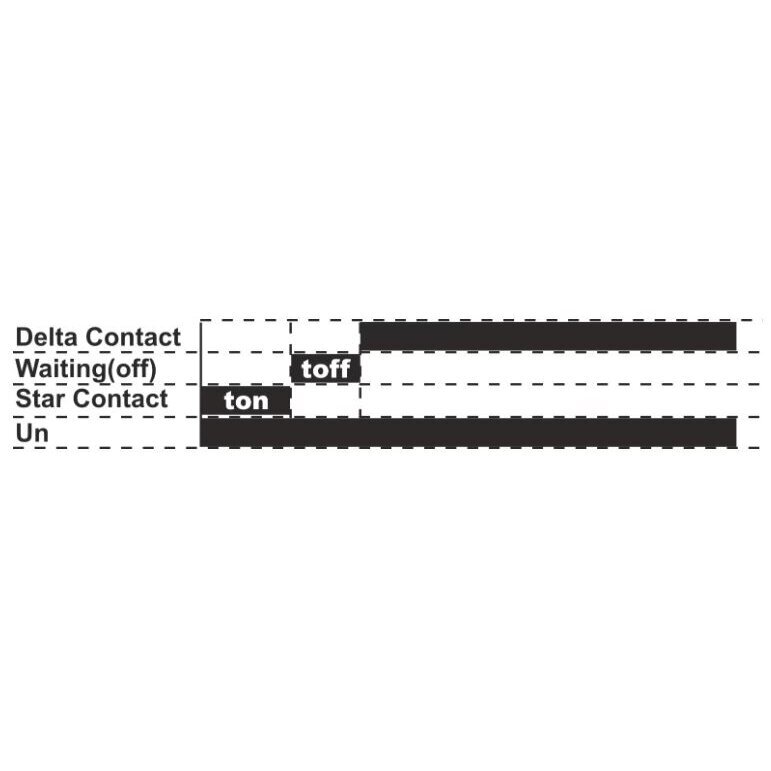

Podanie zasilania → włączenie wyjścia STAR → odliczanie ustawionego czasu STAR → wyłączenie STAR → przerwa 1–500ms → włączenie wyjścia DELTA → stan roboczy do momentu odłączenia zasilania.

Optymalny czas zależy od mocy silnika, obciążenia mechanicznego, bezwładności układu oraz rzeczywistego czasu rozpędzania. Zaleca się sprawdzenie ustawienia w rzeczywistych warunkach pracy.

Sam przekaźnik czasowy nie jest wystarczającym zabezpieczeniem przed jednoczesnym załączeniem styczników STAR i DELTA. W obwodzie sterowania należy zastosować elektryczną blokadę wzajemną, a zgodnie z wymaganiami projektu również blokadę mechaniczną.

A1–A2 = 230V AC oznacza nominalne zasilanie urządzenia, natomiast Un = 150–260V AC określa dopuszczalny zakres napięcia roboczego. Oznacza to, że przekaźnik jest przeznaczony do systemu 230V AC, ale może pracować w podanym przez producenta zakresie 150–260V AC.

Podany prąd styków 5A dotyczy wyjść sterujących przekaźnika. Przez te styki nie wolno bezpośrednio przełączać obwodu mocy silnika. Prąd silnika przełączany jest przez odpowiednie styczniki mocy.

• Silnik musi posiadać sześć dostępnych wyprowadzeń uzwojeń.
• Uzwojenia silnika muszą być przystosowane do pracy w trójkącie przy używanym napięciu sieciowym.
• Uruchamiane obciążenie mechaniczne musi umożliwiać rozruch przy obniżonym momencie w trybie gwiazdy.
• Styczniki główny, STAR i DELTA muszą być odpowiednio dobrane.
• Należy zastosować odpowiednie zabezpieczenie silnika przed przeciążeniem i zwarciem.
• Styczniki STAR i DELTA muszą być wzajemnie blokowane.
• Schemat połączeń musi odpowiadać tabliczce znamionowej konkretnego silnika oraz projektowi.

W trybie gwiazdy zmniejsza się nie tylko prąd rozruchowy, ale również moment rozruchowy silnika. Dlatego metoda ta może nie być odpowiednia dla mechanizmów wymagających dużego momentu już od chwili rozruchu.

• Automatyczna sekwencja rozruchu STAR-DELTA.
• Regulowany czas pracy gwiazdy 0,1–30s.
• Regulowana przerwa przełączeniowa 1–500ms.
• Oddzielne wyjścia przekaźnikowe STAR i DELTA.
• Sygnalizacja LED ON, STAR i DELTA.
• Zakres napięcia roboczego 150–260V AC.
• Zasilanie 230V AC przez A1–A2.
• Alternatywne zasilanie 24V AC/DC przez A2–A3.
• Styki sterujące 5A / 250V AC.
• Pobór mocy poniżej 4VA.

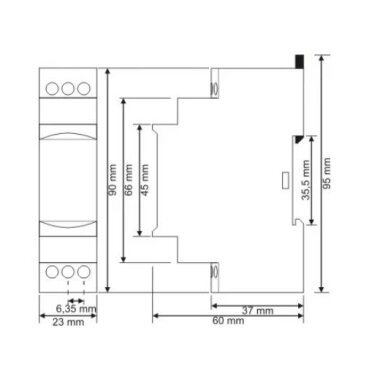

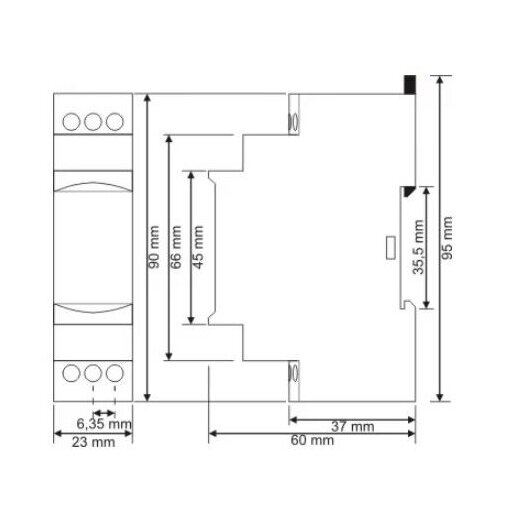

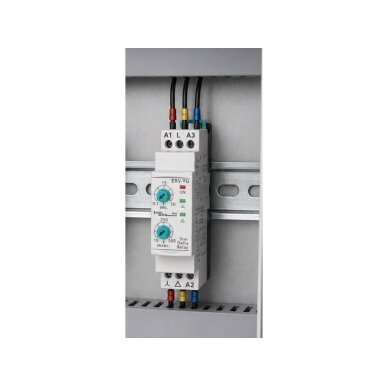

• Montaż na szynie DIN.
• Temperatura pracy od −20 do +55°C.

• Nie można bezpośrednio przełączać obwodu mocy silnika.
• Wymagane są styczniki: główny, STAR i DELTA.
• Wymagana jest wzajemna blokada styczników STAR i DELTA.
• Nie nadaje się do wszystkich silników trójfazowych.
• Nie nadaje się do obciążeń wymagających dużego momentu rozruchowego.
• Parametr 5A należy oceniać w odniesieniu do obciążenia cewki stycznika.
• Nie podano dokładnej tolerancji ustawienia czasu.
• Nie podano stopnia ochrony przed pyłem i wilgocią.
• Nie jest przeznaczony do otwartego montażu zewnętrznego.

Trójfazowy silnik wentylatora sterowany jest przez styczniki: główny, STAR i DELTA. Czas rozruchu silnika w układzie gwiazdy ustawiany jest na 8 sekund.

Po podaniu zasilania na przekaźnik aktywowane jest wyjście STAR. Stycznik gwiazdy łączy uzwojenia silnika w gwiazdę i silnik zaczyna się rozpędzać przy zmniejszonym prądzie rozruchowym.

Po 8 sekundach wyjście STAR zostaje wyłączone. Przekaźnik rozpoczyna, na przykład, 100ms przerwę przełączeniową, podczas której oba wyjścia są nieaktywne.

Po zakończeniu przerwy włączane jest wyjście DELTA, załącza się stycznik trójkąta i silnik przechodzi do normalnego trybu pracy.

Wyjście DELTA pozostaje aktywne aż do odłączenia napięcia zasilania przekaźnika.

Do automatycznego sterowania sekwencją rozruchu styczników STAR i DELTA trójfazowego silnika.

Regulowany od 0,1 do 30 sekund.

Od 1 do 500ms.

STAR jest już wyłączony, natomiast DELTA nie został jeszcze włączony. Oba wyjścia są nieaktywne.

230V AC.

150–260V AC.

Tak. Zaciski A2–A3 przeznaczone są do zasilania 24V AC/DC.

50/60Hz przy zasilaniu AC.

Nie. Przekaźnik steruje cewkami styczników, a obwód mocy silnika przełączany jest przez styczniki.

Tak. Parametry znamionowe styków wynoszą 5A / 250V AC, jednak w przypadku cewek styczników należy uwzględnić obciążenie indukcyjne.

Tak. Styczniki muszą być wzajemnie blokowane elektrycznie, a w zależności od rozwiązania projektowego również mechanicznie.

Nie. Silnik musi być przystosowany do rozruchu gwiazda-trójkąt i posiadać sześć dostępnych wyprowadzeń uzwojeń.

Zmniejsza on prąd rozruchowy silnika, ale jednocześnie zmniejsza również moment rozruchowy.

Informuje, że przekaźnik jest zasilany i cykl sterowania jest aktywny.

Informuje, że wyjście sterowania stycznikiem gwiazdy jest aktywne.

Informuje, że wyjście sterowania stycznikiem trójkąta jest aktywne.

Po odłączeniu i ponownym podaniu zasilania na przekaźnik sekwencja STAR-DELTA rozpoczyna się od początku.

Przekaźnik powinien być montowany przez wykwalifikowanego elektryka. Przed rozpoczęciem montażu lub prac serwisowych należy odłączyć wszystkie obwody sterowania i mocy. Zaciski A1–A2 przeznaczone są do nominalnego zasilania 230V AC, natomiast podany przez producenta zakres napięcia roboczego Un wynosi 150–260V AC. Zaciski A2–A3 przeznaczone są do alternatywnego zasilania 24V AC/DC.

Obwodu mocy silnika nie wolno podłączać bezpośrednio przez styki tego przekaźnika. Styczniki STAR i DELTA muszą być prawidłowo dobrane i wzajemnie blokowane. Jednoczesne załączenie styczników gwiazdy i trójkąta może spowodować zwarcie w obwodzie mocy.
