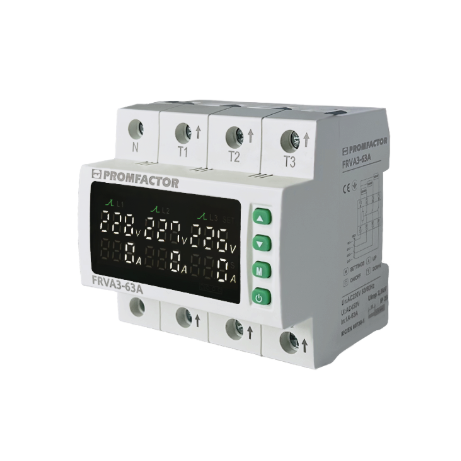

    Modułowy przekaźnik kontroli napięcia | cyfrowy | 3-fazowy | 63A | 220V | DIN | zabezpieczenie przed przepięciem | zabezpieczenie przed spadkiem napięcia | zabezpieczenie prądowe | TAXNELE (Kopija)

    Kod: ES-FRVA3-63A
    Pytanie do produktu
    Cena 108.90 € z VAT
    ( 90.00 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    3-fazowy cyfrowy przekaźnik zabezpieczenia napięciowego i prądowego przeznaczony do ochrony sieci elektrycznej przed niebezpiecznymi wahaniami napięcia, asymetrią faz, nieprawidłową kolejnością faz, przeciążeniem prądowym oraz innymi zakłóceniami sieci elektrycznej. Urządzenie automatycznie monitoruje parametry sieci elektrycznej i odłącza zasilanie w przypadku wystąpienia niebezpiecznych warunków, chroniąc podłączone urządzenia przed uszkodzeniami lub kosztownymi naprawami.

    Przekaźnik nadaje się do stosowania w domach mieszkalnych, warsztatach, pomieszczeniach produkcyjnych, systemach sterowania pompami, systemach sprężarek, serwerowniach, systemach automatyki, instalacjach fotowoltaicznych oraz przemysłowych szafach elektrycznych. Cyfrowy wyświetlacz umożliwia monitorowanie parametrów sieci w czasie rzeczywistym, natomiast regulowane ustawienia zabezpieczeń pozwalają dostosować przekaźnik do konkretnych potrzeb danego obiektu.

  • Opis



    Trójfazowy przekaźnik kontroli napięcia i prądu 1–63A – do ochrony sieci, obciążenia i faz

    Trójfazowy przekaźnik kontroli napięcia i prądu przeznaczony jest do monitorowania parametrów sieci elektrycznej, kontroli obciążenia oraz ochrony urządzeń trójfazowych przed niewłaściwymi warunkami pracy. Przekaźnik kontroluje napięcie, prąd, kolejność faz, asymetrię faz, przepięcia, podnapięcia oraz przeciążenia, dzięki czemu nadaje się do silników, pomp, sprężarek, wentylatorów, systemów automatyki i innych urządzeń elektrycznych.

    Główna myśl:
    Ten przekaźnik pomaga systemowi elektrycznemu zrozumieć, czy napięcie, prąd, kolejność faz i równowaga faz są odpowiednie dla bezpiecznej pracy urządzenia. Jeśli parametry sieci przekroczą ustawione limity, przekaźnik może odłączyć lub zablokować obciążenie poprzez obwód sterujący, chroniąc w ten sposób podłączone urządzenia przed uszkodzeniami.
    Zakres prądowy
    1–63 A
    Kontakty
    3 NO
    Maks. prąd
    90 A / 10 min.
    Montaż
    TN 35 / Szyna DIN

    Zasada działania

    Trójfazowy przekaźnik kontroli napięcia i prądu monitoruje parametry sieci elektrycznej i porównuje je z ustawionymi limitami. Urządzenie może reagować na przepięcia, podnapięcia, przeciążenia, nieprawidłową kolejność faz lub asymetrię faz. Po wykryciu nieodpowiednich warunków, przekaźnik może przekazać sygnał przez swoje styki do stycznika, obwodu sterującego lub systemu automatyki.

    Dlaczego konieczna jest kontrola kolejności i asymetrii faz?
    W silnikach trójfazowych nieprawidłowa kolejność faz może zmienić kierunek obrotów, a asymetria faz może prowadzić do nierównej pracy, przegrzania lub utraty mocy. Dlatego przekaźnik ten jest szczególnie istotny dla pomp, wentylatorów, sprężarek, urządzeń produkcyjnych i innych systemów, w których stabilne zasilanie trójfazowe jest kluczowe.

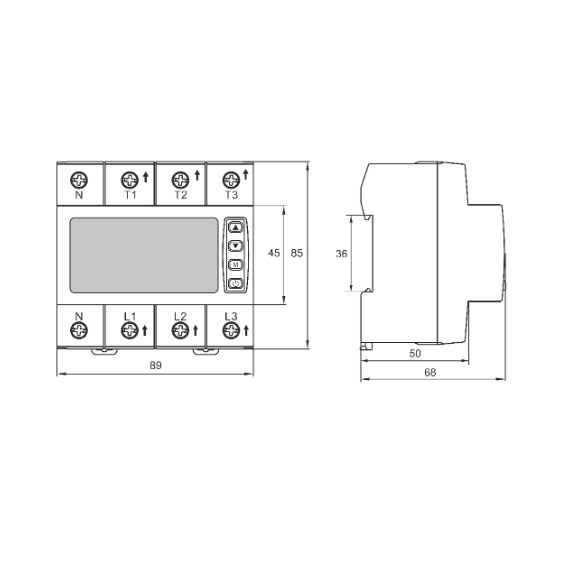

    Parametry techniczne

    Typ produktu Trójfazowy przekaźnik kontroli napięcia i prądu
    Standard EN/IEC 60730-1
    Napięcie znamionowe Un 230 V
    Częstotliwość znamionowa 50/60 Hz
    Napięcie izolacji Ui 450 V
    Ilość i typ dodatkowych styków 3 NO
    Maksymalny prąd łączeniowy Imax 90 A / 10 min.
    Zakres nastawy prądu 1–63 A
    Kolejność faz ON / OFF
    Zakres nastawy przepięcia 220–280 V
    Zakres nastawy podnapięcia 80–210 V
    Dokładność pomiaru napięcia 1 %
    Opóźnienie załączenia 5–600 s
    Opóźnienie reakcji na przeciążenie 0–600 s
    Zakres kontroli asymetrii 20–99 V / OFF
    Opóźnienie reakcji na asymetrię 10 s
    Czas trwania przepięcia OFF / 1–20 s
    Ustawienia trybu pracy Asynchroniczny / synchroniczny
    Funkcja hasła ON / OFF
    Stopień ochrony IP20 – montować tylko w rozdzielnicy elektrycznej lub obudowie ochronnej
    Trwałość elektryczna / mechaniczna 10⁴ / 10⁶ cykli
    Rozmiar zacisku kablowego 0,5–25 mm²
    Moment dokręcania śrub 3,5 Nm
    Montaż TN 35 / Szyna DIN
    Wysokość nad poziomem morza Do 2000 m
    Zakres temperatury otoczenia -5...+40 °C
    Zakres temperatury przechowywania -25...+55 °C
    Waga Około 0,33 kg

    Gdzie jest używany?

    • Do ochrony silników – gdy wymagane jest monitorowanie kolejności faz, napięcia, prądu i obciążenia.
    • W systemach sterowania pompami – w procesach zaopatrzenia w wodę, ogrzewania, drenażu lub procesach technologicznych.
    • Dla sprężarek i wentylatorów – w celu ochrony przed niewłaściwym napięciem, przeciążeniem i problemami z fazami.
    • W szafach automatyki – jako element kontroli stanu sieci i obciążenia.
    • W obiektach rolniczych, przemysłowych i komercyjnych – do ochrony urządzeń trójfazowych przed zakłóceniami w sieci elektrycznej.

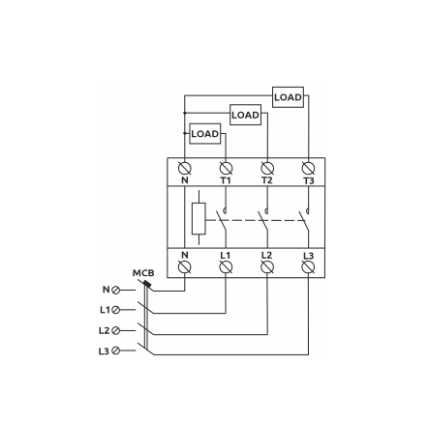

    Praktyczny przykład montażu

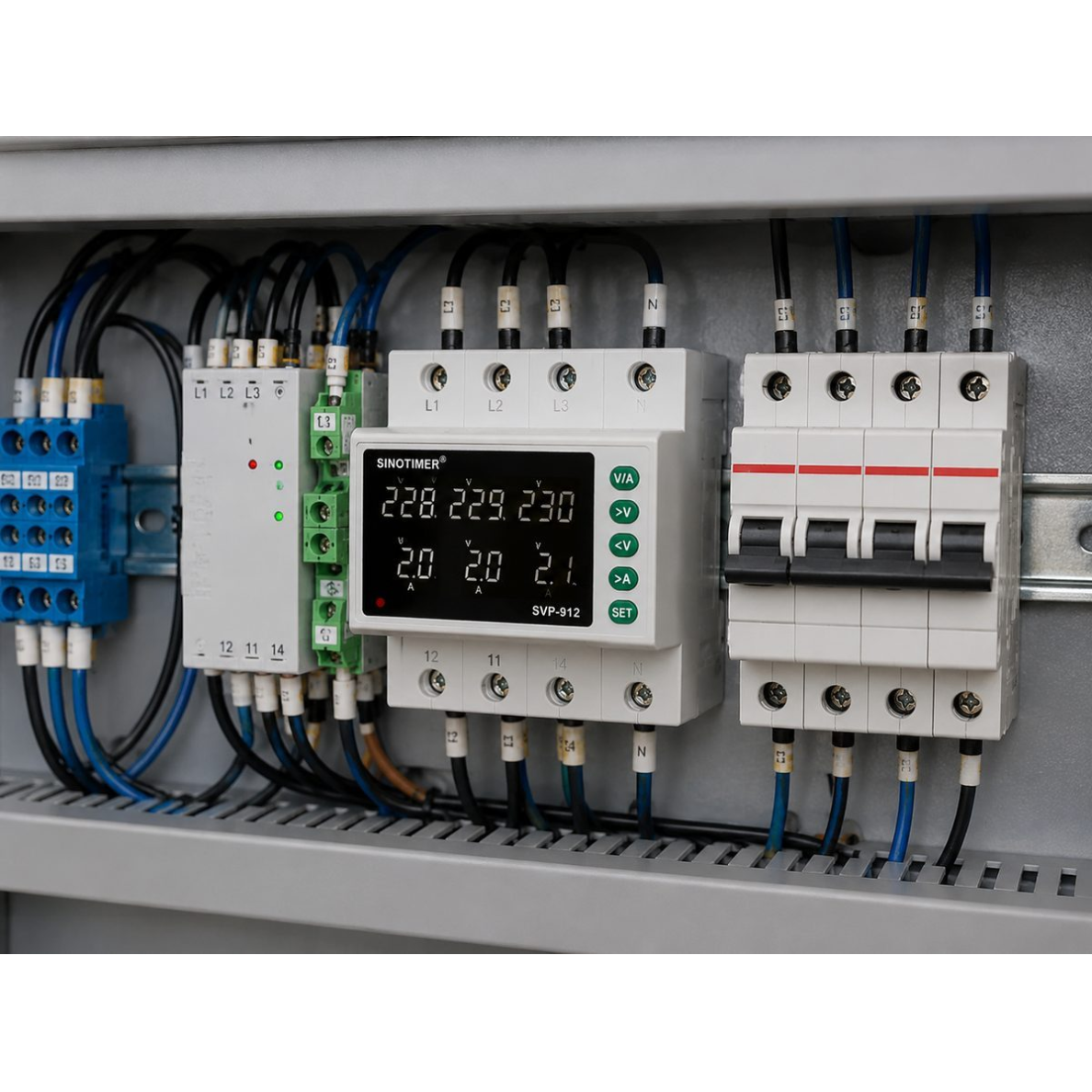

    Przykładowo, przekaźnik montuje się w rozdzielnicy elektrycznej sterującej pompą trójfazową lub wentylatorem. Przekaźnik monitoruje napięcie sieci, prąd oraz kolejność faz. Jeśli wystąpi przepięcie, podnapięcie, nieprawidłowa kolejność faz lub zbyt duże obciążenie, przekaźnik poprzez styki sterujące może rozłączyć stycznik i zatrzymać urządzenie.

    Taki schemat pomaga uniknąć przegrzania silnika, nieprawidłowego kierunku obrotów, niestabilnej pracy oraz ewentualnych uszkodzeń urządzeń wynikających z problemów w sieci elektrycznej.

    Zalety

    • Szeroka ochrona – kontroluje napięcie, prąd, kolejność faz, asymetrię faz oraz przeciążenie.
    • Regulowany zakres prądowy – można ustawić od 1 do 63 A.
    • Kontrola kolejności faz – pomaga chronić silniki trójfazowe przed nieprawidłowym kierunkiem obrotów.
    • Regulowane opóźnienia – można dostosować do warunków pracy konkretnego urządzenia.
    • 3 styki NO – wygodne do zastosowania w obwodach sterujących, stycznikach lub systemach automatyki.
    • Funkcja hasła – pomaga chronić ustawienia przed przypadkową zmianą.
    • Montaż na szynę DIN – wygodnie montowany w standardowej rozdzielnicy elektrycznej.

    Wady / ograniczenia

    • Klasa ochrony IP20 – przekaźnik musi być montowany tylko w rozdzielnicy elektrycznej lub zamkniętej obudowie.
    • Nie nadaje się do bezpośredniego montażu na zewnątrz – w warunkach zewnętrznych wymagana jest dodatkowa rozdzielnica o odpowiedniej klasie IP.
    • Wymaga prawidłowych ustawień – nieprawidłowo dobrane limity mogą powodować zbyt częste lub zbyt późne wyzwalanie.
    • Montaż musi być wykonany przez specjalistę – konieczne jest przestrzeganie przepisów bezpieczeństwa elektrycznego i instrukcji producenta.
    • Dla większych obciążeń – może wymagać stycznika, dodatkowego zabezpieczenia lub innych komponentów sterujących.

    Uwagi dotyczące bezpieczeństwa i montażu

    Trójfazowy przekaźnik kontroli napięcia i prądu jest elementem rozdzielnicy elektrycznej, dlatego przed montażem należy ocenić schemat sieci, charakter obciążenia, sterowanie stycznikiem oraz wymogi ochrony podłączonego urządzenia.

    • Montować tylko w rozdzielnicy: ze względu na klasę ochrony IP20 przekaźnik nie może być montowany w otwartym środowisku bez dodatkowej obudowy.
    • Przed podłączeniem sprawdź napięcie znamionowe, zakres nastawy prądu i przeznaczenie styków.
    • W przypadku stosowania z silnikami zaleca się ocenę potrzeby zastosowania stycznika, zabezpieczenia automatycznego i termicznego.
    • Nie wolno przekraczać dopuszczalnych obciążeń – może to uszkodzić przekaźnik lub obwód sterujący.
    • Ustawienia muszą być wykonane przez wykwalifikowanego specjalistę, uwzględniając parametry techniczne konkretnego urządzenia.

    Szybki przewodnik wyboru

    Trójfazowy przekaźnik kontroli napięcia i prądu 1–63A – odpowiedni wybór, gdy trzeba chronić urządzenia trójfazowe przed wahaniami napięcia, przeciążeniem, błędem kolejności faz lub asymetrią faz. Przekaźnik montuje się w rozdzielnicy elektrycznej na szynie TN 35 / DIN i może być używany wraz ze stycznikami, obwodami sterującymi lub systemami automatyki.

    Prąd
    1–63 A
    Kontakty
    3 NO
    Klasa IP
    IP20 – tylko w rozdzielnicy
    Montaż
    TN 35 / DIN
    Nadaje się, gdy potrzebujesz:
    • monitorować stan sieci elektrycznej trójfazowej;
    • chronić silnik, pompę, sprężarkę lub wentylator;
    • kontrolować przepięcia, podnapięcia i przeciążenia;
    • sprawdzać kolejność faz i asymetrię faz;
    • użyć przekaźnika w obwodzie automatyki lub sterowania.
    Sprawdź przed montażem:
    • czy zakres prądowy 1–63 A jest odpowiedni dla konkretnego obciążenia;
    • czy potrzebny jest stycznik do sterowania obciążeniem;
    • czy przekaźnik będzie montowany w zamkniętej rozdzielnicy elektrycznej;
    • czy kontrola kolejności faz powinna być włączona czy wyłączona;
    • czy ustawione opóźnienia odpowiadają trybowi pracy urządzenia.
    Przypomnienie o IP20:
    Ten przekaźnik nie jest przeznaczony do bezpośredniego montażu na zewnątrz lub w wilgotnym środowisku. Musi być montowany w rozdzielnicy elektrycznej, szafie sterowniczej lub obudowie ochronnej o odpowiedniej klasie IP.

    FAQ – najczęściej zadawane pytania

    Do czego służy ten przekaźnik?
    Służy do kontroli napięcia sieci trójfazowej, prądu, kolejności faz, asymetrii faz i przeciążenia.
    Czy przekaźnik nadaje się do ochrony silników?
    Tak, może być używany do ochrony silników, pomp, sprężarek, wentylatorów i innych urządzeń trójfazowych.
    Jaki jest zakres nastawy prądu?
    Zakres nastawy prądu wynosi od 1 do 63 A.
    Czy można wyłączyć kontrolę kolejności faz?
    Tak, kontrola kolejności faz ma ustawienie ON / OFF.
    Czy ten przekaźnik nadaje się do montażu na zewnątrz?
    Bezpośredni montaż na zewnątrz nie jest zalecany, ponieważ klasa ochrony to IP20. W warunkach zewnętrznych należy użyć rozdzielnicy lub obudowy o odpowiedniej klasie IP.
    Na jakiej szynie się go montuje?
    Przekaźnik montuje się na standardowej szynie DIN TN 35.

    Jeden przekaźnik – kilka ważnych poziomów ochrony sieci elektrycznej

    Trójfazowy przekaźnik kontroli napięcia i prądu pomaga monitorować główne parametry sieci elektrycznej i chronić urządzenia przed warunkami, które mogą prowadzić do usterek, przegrzania lub niestabilnej pracy.

    Używany wraz ze stycznikiem, urządzeniami zabezpieczającymi i systemem sterowania, przekaźnik ten staje się ważną częścią rozdzielnicy elektrycznej, pomagając zapewnić bezpieczniejszą i bardziej niezawodną pracę urządzeń trójfazowych.

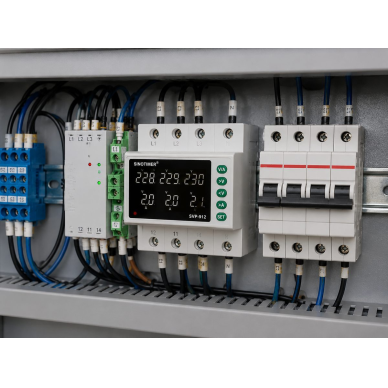

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
