  • Nowość   Modułowy trójfazowy wielofunkcyjny licznik energii elektrycznej | przez przekładniki prądowe …/5 A (…/1 A) | 3×230/400 V | RS485 Modbus | Import / eksport | DIN | Selec MFM384-R-C-CE
    Nowość   Modułowy trójfazowy wielofunkcyjny licznik energii elektrycznej | przez przekładniki prądowe …/5 A (…/1 A) | 3×230/400 V | RS485 Modbus | Import / eksport | DIN | Selec MFM384-R-C-CE 1

    Modułowy trójfazowy wielofunkcyjny licznik energii elektrycznej | przez przekładniki prądowe …/5 A (…/1 A) | 3×230/400 V | RS485 Modbus | Import / eksport | DIN | Selec MFM384-R-C-CE

    Kod: MFM384-R-C-CE
    Pytanie do produktu
    Cena 117.04 € z VAT
    ( 96.73 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    Trójfazowy miernik wielofunkcyjny na szynę DIN, podłączany przez przekładniki prądowe (…/5 A lub …/1 A) oraz w razie potrzeby przekładniki napięciowe. Mierzy U, I, moce, PF, częstotliwość, energię importu i eksportu oraz przesyła dane przez RS485 Modbus RTU. Do rozliczeń wewnętrznych.

  • Opis

    Modułowy trójfazowy wielofunkcyjny licznik energii elektrycznej | przez przekładniki prądowe …/5 A (…/1 A) | 3×230/400 V | RS485 Modbus | Import / eksport | DIN | Selec MFM384-R-C-CE

    Selec MFM384-R-C-CE to trójfazowy wielofunkcyjny miernik-licznik na szynę DIN, podłączany przez przekładniki prądowe. To wersja DIN (90 × 70 mm), a nie tablicowy MFM384 96 × 96 mm. Przeznaczony do obwodów o większych prądach, w których licznik bezpośredni już się nie sprawdza.

    Najważniejsze:
    Programowalna przekładnia prądowa (pierwotna do 10 kA, wtórna 1 A lub 5 A) i napięciowa pozwala stosować ten sam przyrząd od małej rozdzielnicy po dużą stację transformatorową. Jeden moduł pokazuje napięcia, prądy, moce, PF, częstotliwość, energię importu i eksportu oraz zapotrzebowanie mocy, a przez RS485 Modbus RTU przesyła wszystkie dane do SCADA lub BMS.
    Wejście prądowe
    …/5 A lub …/1 A (maks. 6 A)
    Prąd pierwotny
    do 10 kA
    Interfejs
    RS485 Modbus RTU
    Klasa energii
    1
    ⇄
    Pomiar dwukierunkowy
    Tak. Producent podaje pomiar importu i eksportu energii czynnej, biernej i pozornej. Mierzy energię pobraną z sieci i oddaną do sieci – oba kierunki są liczone osobno. Dane służą kontroli wewnętrznej, ponieważ ta wersja CE nie ma MID. Zgodność ze sterowaniem mocą / eksportem falownika należy potwierdzić osobno – sam pomiar dwukierunkowy do tego nie wystarcza.

    Interfejsy komunikacyjne i integracja

    RS485 Modbus RTU
    Odczyt wszystkich mierzonych wielkości do SCADA, BMS, PLC lub systemu monitoringu energii. Prędkość 300–19200 bps, parzystość none/odd/even, adresy 1–255, linia do 500 m – wiele mierników na jednej magistrali.

    Zasada działania

    Miernik montuje się na szynie DIN 35 mm. Obwody prądowe podłącza się przez przekładniki prądowe (wtórny 5 A lub 1 A), napięcie – bezpośrednio do 300 V L-N lub przez przekładniki napięciowe; osobne zasilanie 85–270 V AC.

    W menu ustawia się przekładnie prądowe i napięciowe oraz układ połączeń, a przyrząd przelicza zmierzone wielkości na rzeczywiste wartości po stronie pierwotnej.

    Na podświetlanym LCD widać rzeczywiste wartości każdej fazy i liczniki energii, a przez Modbus RTU te same dane trafiają do systemu.

    Dlaczego Selec MFM384-R-C-CE?
    Jedno kompaktowe urządzenie zastępuje woltomierze, amperomierze i licznik: obwody o dużych prądach mierzy się przez standardowe przekładniki, a dane są od razu dostępne przez Modbus.

    Specyfikacja techniczna

    Typ produktu Modułowy trójfazowy wielofunkcyjny licznik energii elektrycznej (przez przekładniki prądowe)
    Producent / model Selec / MFM384-R-C-CE
    Podłączenie Przez przekładniki prądowe; napięcie bezpośrednio lub przez przekładniki napięciowe
    Wejście prądowe Znamionowe 5 A AC (min. 11 mA, maks. 6 A)
    Przekładnia prądowa Wtórna 1 A / 5 A (programowalna), pierwotna do 10 kA
    Przekładnia napięciowa Pierwotna 100 V–500 kV, wtórna 100–500 V (programowalna)
    Napięcie pomiarowe 11–300 V AC (L-N), 19–519 V AC (L-L); do sieci 3×230/400 V
    Zasilanie 85–270 V AC, 50/60 Hz, do 8 VA
    Układy połączeń 3F-4P, 3F-3P, 2F-3P, 1F-2P
    Dokładność U i I ±0,5 % zakresu, moc 1 %, energia – klasa 1
    MID Brak (wersja CE) – do rozliczeń wewnętrznych
    Mierzone wielkości U (L-N, L-L), I, f, PF, moc czynna / bierna / pozorna, min./maks. zapotrzebowanie mocy
    Energia Czynna, bierna, pozorna – import i eksport
    Interfejs RS485 Modbus RTU, 300–19200 bps, adres 1–255, do 500 m
    Wyjście impulsowe Brak
    Wyświetlacz 3-wierszowy LCD z podświetleniem
    Montaż / wymiary Szyna DIN 35 mm, 90 × 70 × 66,3 mm
    Masa 208 g
    Warunki pracy -5…+60 °C (przechowywanie -20…+75 °C), do 85 % RH
    Normy IEC 61326-1, CE

    Główne funkcje

    • Programowalne przekładnie prądowe i napięciowe – jeden model dla prądów do 10 kA i pomiarów SN przez przekładniki napięciowe.
    • Import i eksport – osobno dla energii czynnej, biernej i pozornej.
    • Pełny obraz sieci – U, I, P, Q, S, PF i częstotliwość dla każdej fazy i łącznie.
    • Zapotrzebowanie mocy – min./maks. wartości mocy czynnej i biernej do oceny szczytów.
    • RS485 Modbus RTU – integracja ze SCADA, BMS lub PLC.
    • 10-letnia pamięć energii – wskazania zachowane przy zaniku zasilania.

    Czym różni się od podobnych modeli?

    Eastron SDM630MCT Również przekładnikowy z RS485 Modbus, ale z MID. Wybierz go, jeśli dane służą do rozliczeń.
    Eastron SMART X96-1 Tablicowy 96 × 96 mm przekładnikowy z MID – montowany w drzwiach rozdzielnicy. MFM384-R-C-CE montuje się na szynie DIN.
    Schneider PowerLogic PM5110 / PM5330 Tablicowe analizatory mocy przekładnikowe z szerszą analizą. MFM384-R-C-CE to bardziej kompaktowe rozwiązanie DIN dla podstawowych parametrów.
    Selec EM4M-3P-C-100A Włączenie bezpośrednie do 100 A, 2 taryfy i 2 wyjścia impulsowe. MFM384-R-C-CE jest potrzebny, gdy prąd przekracza 100 A.

    Gdzie się stosuje?

    • Rozdzielnice zasilające i główne o dużych prądach
    • Stacje transformatorowe i zasilania SN (przez przekładniki napięciowe)
    • Monitoring obwodów przemysłowych i dużych urządzeń
    • Kontrola produkcji i eksportu instalacji PV
    • Monitoring energii budynków komercyjnych w BMS
    • Obwody agregatów i zasilania rezerwowego
    • Układy kompensacji mocy biernej i kontrola PF

    Zastosowanie według potrzeb

    Projektantom instalacji.
    Jeden model dla różnych przekładni – łatwiej ujednolicić specyfikacje rozdzielnic.
    Integratorom automatyki.
    Standardowy Modbus RTU z programowaną prędkością, parzystością i adresem.
    Energetykom i zarządcom obiektów.
    Czytelne dane o mocach, PF, szczytach i energii w obu kierunkach.

    Praktyczne zastosowanie

    Jeżeli w zasilaniu zakładu zamontowane są przekładniki 400/5 A i trzeba widzieć rzeczywiste obciążenia oraz energię w SCADA, MFM384-R-C-CE montuje się obok na szynie DIN, w menu ustawia prąd pierwotny 400 A i wtórny 5 A, a system przez RS485 Modbus RTU odczytuje prądy, moce, PF i energię importu/eksportu.

    Zalety

    • Programowalna przekładnia prądowa (do 10 kA) i napięciowa (do 500 kV)
    • Import i eksport dla wszystkich trzech rodzajów energii
    • Kompaktowa obudowa DIN 90 × 70 mm
    • RS485 Modbus RTU do 500 m
    • Podświetlany 3-wierszowy LCD
    • Obsługuje układy 3F-4P, 3F-3P, 2F-3P i 1F-2P

    Wady / ograniczenia

    • Brak MID – do rozliczeń wybierz Eastron SDM630MCT lub SMART X96-1.
    • Wymagane osobne przekładniki prądowe – nie są w zestawie.
    • Brak wyjścia impulsowego i taryf – jeśli są potrzebne do 100 A, wybierz Selec EM4M-3P-C-100A.
    • Wymaga osobnego zasilania 85–270 V AC; producent nie podaje stopnia IP – montować w zamkniętej rozdzielnicy.

    Uwagi dotyczące bezpieczeństwa i montażu

    • Montaż musi wykonać wykwalifikowany elektryk po odłączeniu i sprawdzeniu braku napięcia.
    • Nigdy nie rozwieraj obwodu wtórnego przekładnika, gdy w pierwotnym płynie prąd – najpierw go zewrzyj.
    • Zabezpiecz obwody pomiaru napięcia i zasilania bezpiecznikami lub wyłącznikami.
    • Zachowaj biegunowość przekładników (P1/P2, S1/S2) i zgodność faz – inaczej kierunek mocy i energii będzie błędny.
    • Linię RS485 prowadź ekranowaną skrętką z terminatorami 120 Ω na końcach magistrali.

    Szybki przewodnik wyboru

    Przekładniki …/5 A lub …/1 A
    Do 10 kA
    Import / eksport
    RS485 Modbus RTU
    Pasuje, gdy potrzebujesz:
    • pomiaru obwodów o prądzie powyżej 100 A
    • przesyłania parametrów sieci do SCADA lub BMS przez Modbus
    • kompaktowego miernika DIN zamiast tablicowego
    Sprawdź przed użyciem:
    • czy masz odpowiednie przekładniki prądowe (wtórny 5 A lub 1 A)
    • czy nie potrzebujesz MID (rozliczeń)
    • czy w rozdzielnicy jest zasilanie 85–270 V AC dla miernika
    Ważne przypomnienie: MFM384-R-C-CE nie zastępuje licznika rozliczeniowego operatora sieci i nie jest przekaźnikiem zabezpieczeniowym – tylko mierzy i przesyła dane.

    FAQ

    Czy to miernik DIN czy tablicowy?
    To wersja na szynę DIN (90 × 70 × 66,3 mm), a nie tablicowy MFM384 96 × 96 mm.
    Co oznacza 6 A?
    To maksymalny prąd obwodu wtórnego przekładnika; wejście znamionowe to 5 A, a obciążenie może wynosić do 10 kA zależnie od przekładnika.
    Czy można używać przekładników …/1 A?
    Tak, prąd wtórny programuje się jako 1 A lub 5 A.
    Czy licznik ma MID?
    Nie, to wersja CE do rozliczeń wewnętrznych.
    Czy mierzy energię oddaną do sieci?
    Tak, osobno rejestruje energię pobraną i oddaną do sieci; zgodność ze sterowaniem eksportem falownika sprawdź osobno.
    Czy jest wyjście impulsowe?
    Nie, dane przesyłane są tylko przez RS485 Modbus RTU.

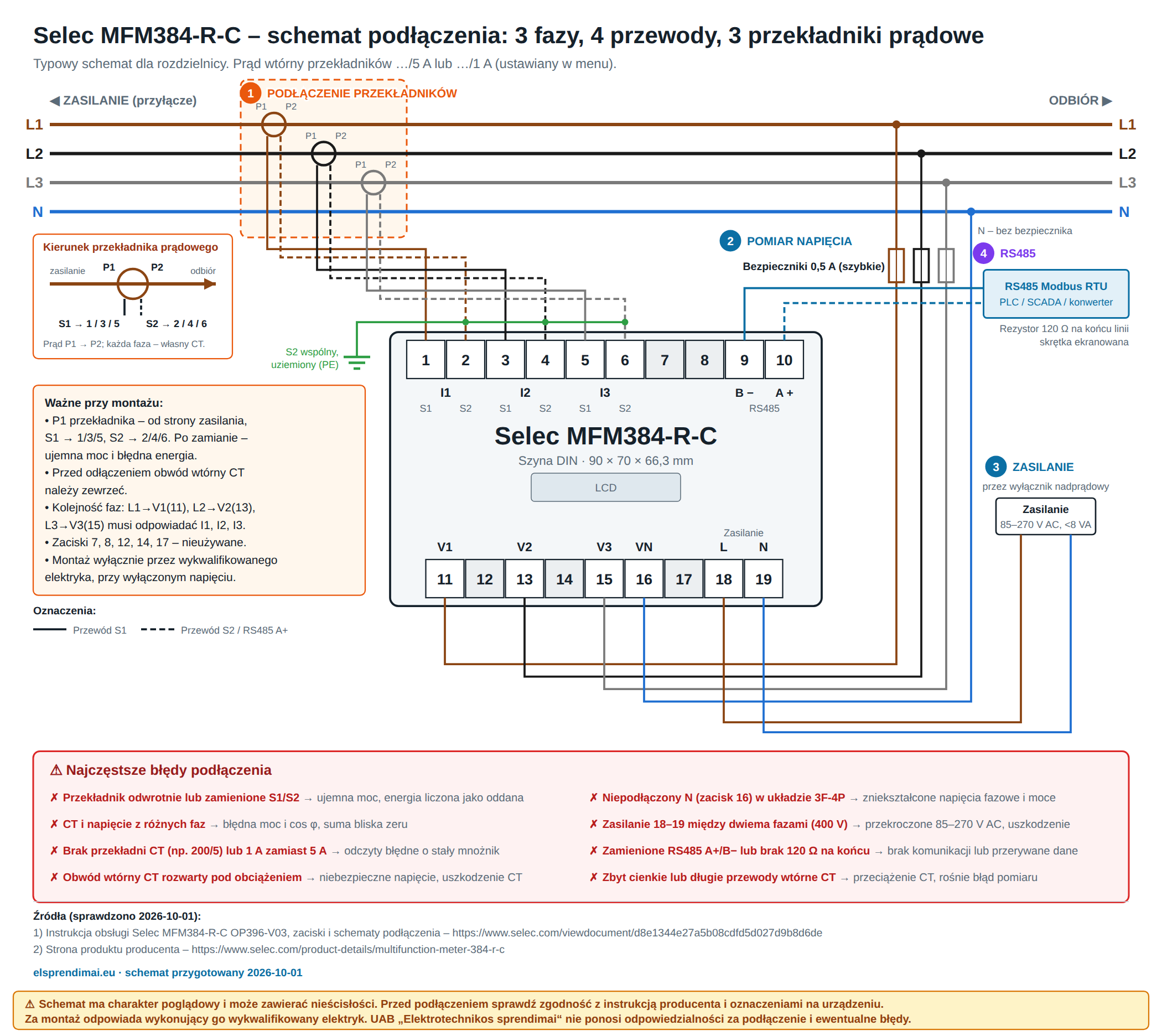

    Schemat podłączenia przez przekładniki prądowe

    Schemat podłączenia Selec MFM384-R-C przez przekładniki prądowe, 3 fazy 4 przewody

    Kliknij schemat, aby otworzyć go w większym rozmiarze. Oznaczono: ① podłączenie przekładników, ② pomiar napięcia, ③ zasilanie, ④ RS485.

    ⚠ Schemat ma charakter poglądowy i może zawierać nieścisłości. Przed podłączeniem sprawdź zgodność z instrukcją producenta i oznaczeniami na urządzeniu.
    Za montaż odpowiada wykonujący go wykwalifikowany elektryk. UAB „Elektrotechnikos sprendimai“ nie ponosi odpowiedzialności za podłączenie i ewentualne błędy.

    Najczęstsze błędy podłączenia

    • Przekładnik prądowy zamontowany odwrotnie (P1 od strony obciążenia) lub zamienione S1/S2 – ujemna moc, energia liczona jako oddana.
    • Przekładnik i wejście napięciowe z różnych faz – błędna moc i cos φ, suma może być bliska zeru.
    • W menu nie ustawiono przekładni CT (np. 200/5) lub wybrano 1 A zamiast 5 A – odczyty błędne o stały mnożnik.
    • Obwód wtórny przekładnika rozwarty pod obciążeniem – niebezpieczne napięcie na zaciskach, możliwe uszkodzenie przekładnika. Przed odłączeniem należy go zewrzeć.
    • Niepodłączony N (zacisk 16) w układzie 3-fazowym 4-przewodowym – zniekształcone napięcia fazowe i moce.
    • Zasilanie (18–19) podłączone między dwie fazy (400 V) – przekroczony zakres 85–270 V AC, urządzenie ulega uszkodzeniu.
    • Zamienione RS485 A+/B− lub brak rezystora 120 Ω na końcu linii – brak komunikacji lub przerywane dane.
    • Zbyt cienkie lub zbyt długie przewody obwodu wtórnego przekładnika – przekładnik przeciążony, rośnie błąd pomiaru.
