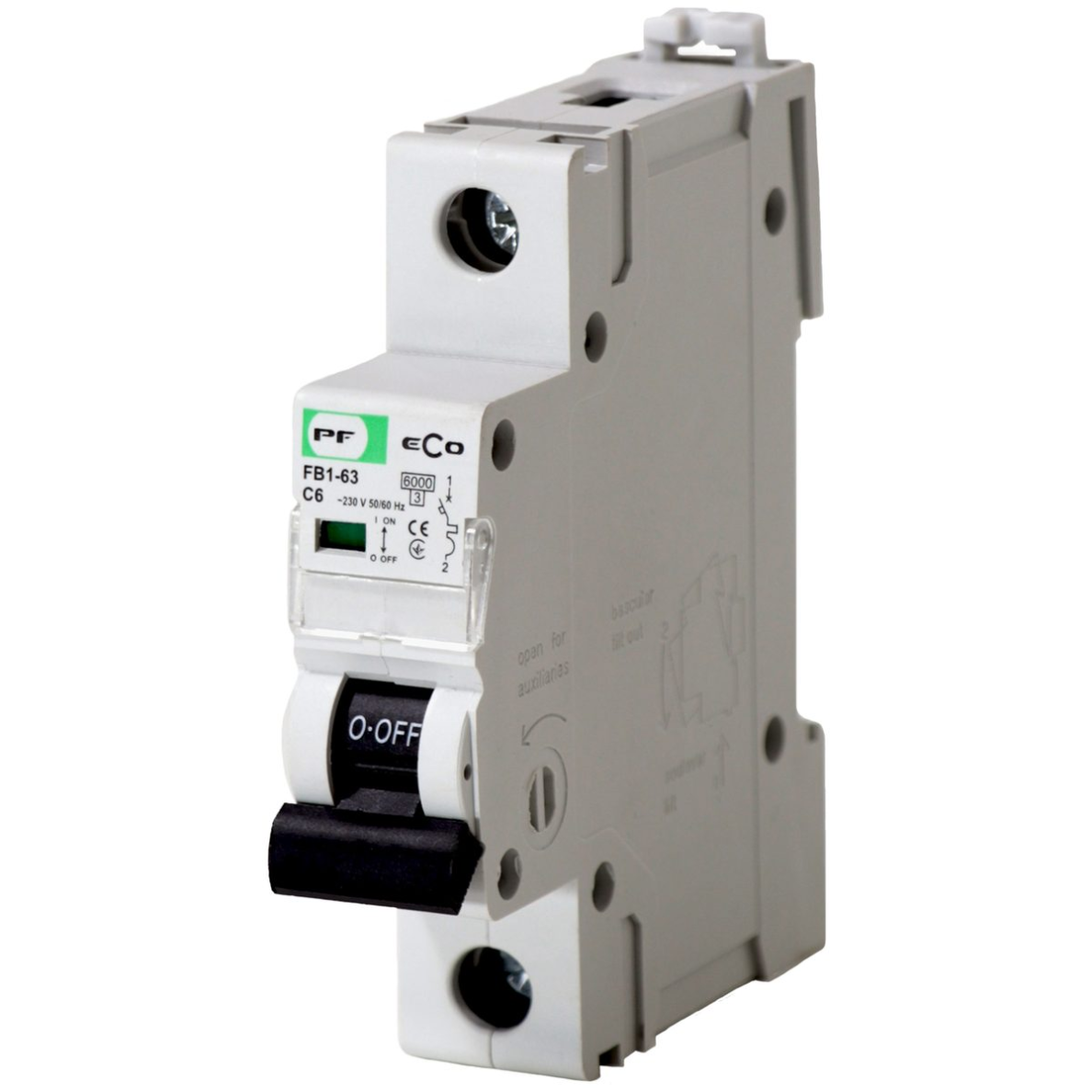

Modułowy wyłącznik nadprądowy | 1P | 6A | Charakterystyka C | 6kA | Szyna DIN | MCB | ECO FB1-63 | Promfactor Baltic | FB1C1006 | 4779040150100

Wyłączniki automatyczne, znane również jako wyłączniki ochronne lub wyłączniki obwodów, są ważnymi elementami ochrony elektrycznej, które automatycznie przerywają obwód elektryczny, gdy jest on przeciążony lub występuje zwarcie. Są stosowane w instalacjach elektrycznych w celu ochrony urządzeń i ludzi przed awariami elektrycznymi. Wyłączniki automatyczne występują w różnych typach i mają różne charakterystyki, zależnie od miejsca użycia, obciążenia obwodu oraz innych specyfikacji.

Charakterystyki wyłączników automatycznych: Charakterystyki B, C i D:

Charakterystyka B: Stosowane w domach mieszkalnych lub w słabo obciążonych systemach. Działają, gdy wartość prądu przekracza wartość nominalną od 3 do 5 razy.

Charakterystyka C: Najczęściej stosowane zarówno w gospodarstwach domowych, jak i w obiektach komercyjnych lub przemysłowych. Ich próg działania wynosi od 5 do 10 razy więcej niż nominalny prąd, dlatego są odpowiednie do obciążeń o dużym impulsie prądu rozruchowego (np. silniki, systemy oświetleniowe).

Charakterystyka D: Stosowane w instalacjach przemysłowych, gdzie obciążenia mają bardzo wysoką wartość prądu rozruchowego (np. sprężarki, transformatory). Działają, gdy prąd przekracza nominalną wartość od 10 do 20 razy.

Zalety (plusy) wyłączników automatycznych:

Bezpieczeństwo: Wyłączniki automatyczne zapewniają, że obwody zostaną automatycznie przerwane w przypadku przeciążenia lub zwarcia, zapobiegając przegrzaniu przewodów, uszkodzeniu urządzeń lub pożarom.
Niezawodność: Są bardzo niezawodne i mogą działać przez długi czas bez konserwacji, a w przypadku awarii elektrycznej reagują automatycznie.
Łatwość obsługi: Nie trzeba wymieniać wyłącznika po jego zadziałaniu. Po przeciążeniu lub zwarciu wyłącznik automatyczny można po prostu przełączyć z powrotem do pozycji roboczej, co eliminuje konieczność wymiany bezpieczników.
Precyzyjność: Wyłączniki automatyczne działają dokładnie według nominalnego prądu i charakterystyki obwodu, zapewniając minimalne przerwy w dostawie prądu.
Ochrona przed zwarciami i przeciążeniami: Wyłączniki nie tylko chronią przed zwarciami, ale także przed długotrwałymi przeciążeniami, które mogą być szkodliwe dla systemów elektrycznych.
Uniwersalność: Istnieje wiele rodzajów wyłączników automatycznych, które pasują do różnych systemów, począwszy od małych instalacji domowych, a skończywszy na dużych systemach przemysłowych.
Łatwe przywracanie: Po zadziałaniu wyłącznika można go po prostu przełączyć z powrotem do pozycji roboczej bez konieczności jego wymiany (w przeciwieństwie do bezpieczników, które trzeba wymienić po zadziałaniu).
Wady (minusy) wyłączników automatycznych:

Wysoka cena: Wyłączniki automatyczne, zwłaszcza te z bardziej zaawansowanymi funkcjami (np. regulowane granice ochrony), są droższe niż zwykłe bezpieczniki.
Ograniczony zakres działania: Choć wyłączniki dobrze chronią przed przeciążeniami i zwarciami, nie mogą chronić przed wszystkimi rodzajami awarii elektrycznych, np. przepięciami. Wymagają dodatkowych urządzeń ochronnych.
Większe wymiary: Wyłączniki automatyczne są zazwyczaj większe niż bezpieczniki, dlatego ich montaż może wymagać więcej miejsca w rozdzielnicy.
Ograniczona ochrona przed częstymi przeciążeniami: Jeśli system elektryczny doświadcza częstych przeciążeń, wyłączniki automatyczne mogą nie w pełni chronić urządzenia przed długoterminowym uszkodzeniem z powodu długotrwałego przeciążenia.
Bardziej skomplikowana konserwacja: Niektóre bardziej zaawansowane wyłączniki automatyczne mogą wymagać więcej konserwacji lub napraw, jeśli ulegną awarii lub zadziałają niewłaściwie.
Zastosowanie wyłączników automatycznych: Instalacje domowe:

Wyłączniki charakteryzujące się charakterystyką B są najczęściej stosowane w instalacjach domowych w celu ochrony obwodów przed zwarciami i przeciążeniami. Nadają się do obwodów oświetleniowych, gniazdek i innych urządzeń o małym obciążeniu.
Wyłączniki charakteryzujące się charakterystyką C są również stosowane w domach, ale bardziej odpowiednie do miejsc, gdzie występuje większy prąd rozruchowy, na przykład do silników elektrycznych lub grzejników.
Instalacje komercyjne i przemysłowe:

Wyłączniki charakteryzujące się charakterystyką C są często stosowane w budynkach komercyjnych i przemysłowych. Nadają się do urządzeń elektrycznych o średnim prądzie rozruchowym.
Wyłączniki charakteryzujące się charakterystyką D są stosowane w urządzeniach przemysłowych, gdzie sprzęt generuje duży prąd rozruchowy, np. w celu ochrony silników ciężkich maszyn, transformatorów lub urządzeń o dużej mocy.
Duże mechanizmy i sprzęt przemysłowy:

Wyłączniki charakteryzujące się charakterystyką D stosowane są tam, gdzie prądy rozruchowe są bardzo wysokie. Dotyczy to sekcji rozdziału sieci elektrycznych, mechanizmów przemysłowych i transformatorów.
Ochrona urządzeń elektronicznych:

Niektóre wyłączniki automatyczne stosowane są w celu ochrony urządzeń elektronicznych, np. w serwerowniach lub innych wrażliwych systemach, gdzie niezbędna jest szybka i precyzyjna ochrona.
Podsumowanie: Wyłączniki automatyczne są niezbędne w nowoczesnych systemach elektrycznych, zapewniając bezpieczne dostarczanie energii elektrycznej oraz ochronę przed awariami. Mają wiele zalet, takich jak niezawodność, bezpieczeństwo i łatwe przywracanie, ale posiadają również pewne wady, takie jak wyższa cena i większe wymiary. Ich wybór zależy od przeznaczenia oraz wymaganych parametrów ochrony.

K – zadziała, gdy prąd będzie 8-12 razy większy niż nominalny prąd wyłącznika, przeznaczone do ochrony obwodów zasilających silniki, kondensatory oraz transformatory.

S – zadziała, gdy prąd będzie 13-17 razy większy niż nominalny prąd wyłącznika, przeznaczone do ochrony transformatorów sterujących.

Z – zadziała, gdy prąd będzie 2-3 razy większy niż nominalny prąd wyłącznika, przeznaczone do ochrony sprzętu komputerowego oraz innych komponentów elektronicznych.

Produkt ten jest oznaczony znakiem CE, który potwierdza zgodność ze wszystkimi obowiązującymi dyrektywami i rozporządzeniami Unii Europejskiej. Oznakowanie CE to nie tylko formalność – to ważny wskaźnik jakości i bezpieczeństwa, który gwarantuje, że produkt został odpowiednio oceniony, przetestowany i może być bezpiecznie używany na całym rynku UE.

Certyfikat CE oznacza, że produkt został oceniony według głównych kryteriów:

Wymagania bezpieczeństwa – zapewnia, że produkt nie stanowi zagrożenia dla użytkownika ani środowiska
Kompatybilność elektromagnetyczna (EMC) – urządzenie nie zakłóca pracy innych urządzeń i jest odporne na zakłócenia zewnętrzne
Normy środowiskowe – spełnia obowiązujące wymagania ekologiczne i dotyczące materiałów
Niezawodność eksploatacyjna – produkt nadaje się do długotrwałego użytkowania zgodnie z przeznaczeniem

Oznakowanie CE umożliwia:

legalne wprowadzanie i użytkowanie produktu we wszystkich krajach UE
zapewnienie wysokiego poziomu jakości i bezpieczeństwa
stosowanie w środowisku domowym, komercyjnym i przemysłowym

Znak CE jest deklaracją odpowiedzialności producenta, potwierdzającą zgodność produktu ze wszystkimi obowiązującymi normami i przepisami UE.

Co to oznacza dla Ciebie jako kupującego?

Bezpieczne użytkowanie w codziennych warunkach
Niezawodne działanie i mniejsze ryzyko awarii
Zgodność z normami i wymaganiami UE
Przydatność do zastosowań profesjonalnych
