  • Modułowa rozdzielnica elektryczna | obudowa | skrzynka | z zamkiem i szkłem | 12 modułów | 310x265x130 mm | natynkowa | stalowa | IP31

    Kod: NRP12ZSZ

    Natynkowa 12-modułowa rozdzielnica elektryczna z zamykanymi przeszklonymi drzwiami – trwałe i kompaktowe rozwiązanie do montażu modułowych aparatów zabezpieczających i sterujących. Rozdzielnica wykonana jest ze stali o grubości 0,8 mm, pokrytej białą powłoką ochronną RAL 9003, a przeszklona część drzwi umożliwia podgląd stanu zamontowanych aparatów bez ich otwierania. Wymiary – 310 × 265 × 130 mm, montaż – natynkowy, stopień ochrony – IP31.

  • Modułowa rozdzielnica elektryczna | 12 modułów | z zamkiem i przeszklonymi drzwiami | 310 × 265 × 130 mm | stalowa | natynkowa | IP31 | RAL 9003

    Natynkowa modułowa rozdzielnica elektryczna z zamykanymi na klucz przeszklonymi drzwiami – kompaktowe i solidne rozwiązanie do montażu aparatury zabezpieczającej i sterującej w obiektach mieszkalnych, administracyjnych, komercyjnych i pomocniczych. Pojemność 12 standardowych modułów DIN umożliwia rozmieszczenie w jednym miejscu wyłączników nadprądowych, urządzeń różnicowoprądowych i innych modułowych elementów elektrycznych. Obudowa wykonana jest z blachy stalowej o grubości 0,8 mm pokrytej elektrostatycznie naniesioną białą powłoką ochronną RAL 9003. Drzwi zamykane na klucz pomagają ograniczyć przypadkowy dostęp do wyposażenia wewnętrznego, a przeszklona część pozwala wizualnie sprawdzić stan zamontowanej aparatury bez otwierania rozdzielnicy. Wymiary 310 × 265 × 130 mm oraz stopień ochrony IP31 są przeznaczone do instalacji elektrycznych wewnątrz pomieszczeń.

    Główna myśl:
    Rozdzielnica elektryczna powinna nie tylko pomieścić wyłączniki nadprądowe, lecz także chronić zamontowaną wewnątrz aparaturę, zapewniać uporządkowaną instalację i wygodną obsługę. Gdy rozdzielnica jest montowana w widocznym miejscu, znaczenie ma również jej wygląd. Ta 12-modułowa rozdzielnica stalowa łączy trzy cechy: solidną metalową obudowę, zamykane na klucz przeszklone drzwi i kompaktową konstrukcję natynkową. Pozwala stworzyć przejrzysty punkt rozdziału energii bez wykonywania wnęki w ścianie.

    ⚡ Iskra: Fazo, po co rozdzielnicy elektrycznej przeszklone drzwi i zamek? Przecież aparaturę można zamontować w zwykłej plastikowej obudowie.

    ⚙ Faza: Plastikowa rozdzielnica również może być odpowiednia, ale metalowa obudowa zapewnia większą sztywność konstrukcyjną. Przeszklona część drzwi umożliwia sprawdzenie położenia dźwigni wyłączników lub stanu wskaźników bez otwierania rozdzielnicy. Zamek pomaga natomiast ograniczyć niepożądany dostęp. Dodatkowo jest to model natynkowy – można go zamocować bezpośrednio na ścianie bez wykonywania specjalnej wnęki.

    Pojemność
    12 modułów DIN
    Obudowa
    Stal | 0,8 mm
    Ochrona
    IP31 | klasa I
    Wymiary
    310 × 265 × 130 mm

    Zasada działania

    Modułowa rozdzielnica elektryczna jest obudową ochronną instalacji elektrycznej przeznaczoną do umieszczania w jednym miejscu modułowych aparatów zabezpieczających, sterujących i rozdzielczych. Wewnątrz rozdzielnicy na systemie montażowym DIN instaluje się wyłączniki nadprądowe, urządzenia różnicowoprądowe, przekaźniki i inne moduły zgodnie ze schematem danego punktu rozdziału energii.

    Pojemność 12 modułów oznacza, że w rozdzielnicy przewidziano miejsce na standardową aparaturę modułową o łącznej szerokości nieprzekraczającej 12 modułów. Szerokość jednego standardowego modułu wynosi zazwyczaj 17,5–18 mm. Dlatego przy doborze aparatury zabezpieczającej należy brać pod uwagę nie tylko liczbę urządzeń, ale również szerokość modułową każdego z nich.

    Przykładowo jednobiegunowy wyłącznik nadprądowy zwykle zajmuje jeden moduł, natomiast trójfazowy czterobiegunowy wyłącznik różnicowoprądowy – kilka modułów. Z tego powodu rozdzielnica 12-modułowa nie musi mieścić 12 oddzielnych urządzeń.

    Stalowa obudowa o grubości 0,8 mm tworzy sztywną konstrukcję, która pomaga chronić wewnętrzną aparaturę elektryczną przed przypadkowym oddziaływaniem mechanicznym. Biała powłoka RAL 9003 nanoszona elektrostatycznie zapewnia jednolity wygląd i chroni powierzchnię metalu przed typowym oddziaływaniem środowiska wewnętrznego.

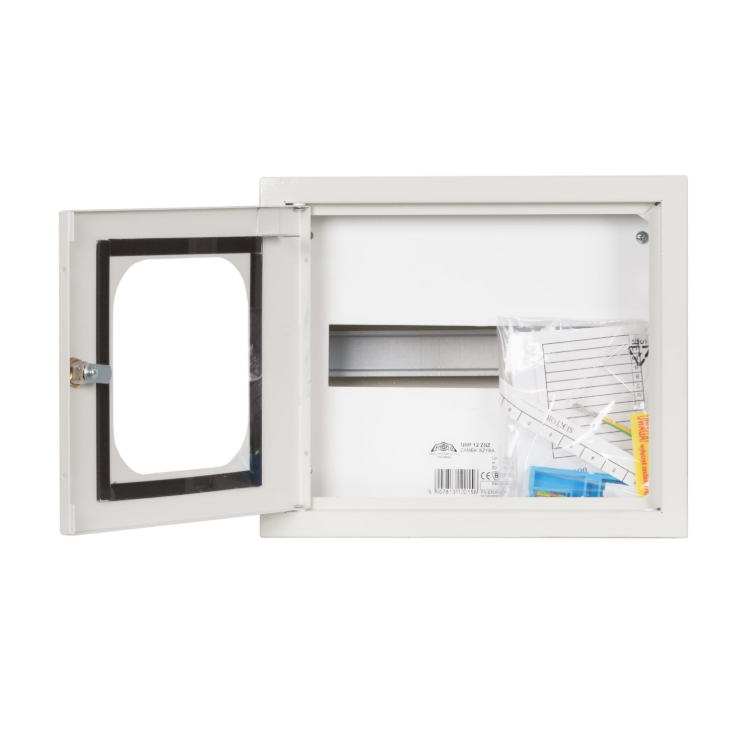

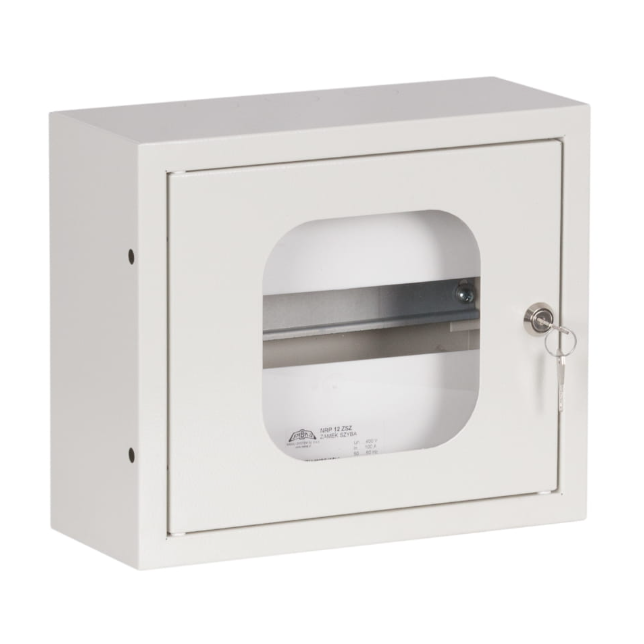

    W drzwiach rozdzielnicy znajduje się przeszklony element obserwacyjny umożliwiający podgląd aparatury znajdującej się wewnątrz. Mechanizm drzwi zamykany na klucz pomaga kontrolować dostęp do rozdzielnicy. Zamek nie jest urządzeniem ochrony elektrycznej, ale wspomaga organizację dostępu do wyposażenia.

    Montaż natynkowy oznacza, że obudowa rozdzielnicy jest mocowana bezpośrednio do ściany lub innego odpowiedniego podłoża. Nie ma potrzeby wykonywania wnęki w ścianie, dlatego taki montaż jest wygodny w modernizowanych budynkach, pomieszczeniach pomocniczych i projektach modernizacji istniejących instalacji.

    Klasa ochrony I oznacza, że bezpieczeństwo elektryczne opiera się na izolacji podstawowej i uziemieniu ochronnym. Dostępne metalowe części przewodzące należy połączyć z przewodem ochronnym PE zgodnie z konstrukcją rozdzielnicy i wymaganiami instalacji elektrycznej.

    Jakie korzyści daje ta rozdzielnica?
    Pozwala uporządkowanie zamontować w jednym miejscu do 12 modułów DIN aparatury zabezpieczającej i sterującej. Stalowa obudowa zapewnia wytrzymałość mechaniczną, przeszklone drzwi ułatwiają wizualną kontrolę stanu urządzeń, a zamek pomaga ograniczyć dostęp. Montaż natynkowy sprawdza się tam, gdzie potrzebny jest kompaktowy punkt rozdziału bez wykonywania wnęki w ścianie.

    Dane techniczne

    Typ produktu Modułowa rozdzielnica elektryczna / obudowa
    Sposób montażu Natynkowy (powierzchniowy, ścienny)
    Liczba modułów 12
    Liczba miejsc na aparaturę modułową 12 standardowych modułów DIN
    Materiał obudowy Blacha stalowa
    Grubość stali 0,8 mm
    Obróbka powierzchni Elektrostatycznie nanoszona ochronna powłoka lakiernicza
    Kolor obudowy Biały, RAL 9003
    Konstrukcja drzwi Otwierane drzwi z przeszkloną częścią
    Zamykanie drzwi Zamykane na klucz
    Stopień ochrony przed wpływami zewnętrznymi IP31
    Klasa ochrony przed porażeniem elektrycznym Klasa I
    Wysokość obudowy 310 mm
    Szerokość obudowy 265 mm
    Głębokość obudowy 130 mm
    Wymiary całkowite 310 × 265 × 130 mm
    Masa 3,071 kg
    Środowisko użytkowania Wewnętrzne instalacje elektryczne
    Główne przeznaczenie Montaż modułowych aparatów zabezpieczających, sterujących i rozdzielczych

    Główne funkcje

    • Pojemność 12 modułów DIN – miejsce na modułowe wyłączniki nadprądowe, wyłączniki różnicowoprądowe i inne aparaty elektryczne.
    • Obudowa stalowa 0,8 mm – solidna konstrukcja pomagająca chronić elementy wewnętrzne przed codziennymi oddziaływaniami mechanicznymi.
    • Elektrostatyczna powłoka ochronna – pokrywa stalową powierzchnię i nadaje obudowie estetyczny wygląd.
    • Biały kolor RAL 9003 – neutralny wygląd pasujący do różnych wnętrz mieszkalnych i komercyjnych.
    • Przeszklone drzwi – umożliwiają wizualną kontrolę stanu aparatury bez otwierania rozdzielnicy.
    • Konstrukcja zamykana na klucz – pomaga ograniczyć przypadkowy lub niepożądany dostęp do aparatury elektrycznej.
    • Stopień ochrony IP31 – ochrona przed ciałami stałymi większymi niż 2,5 mm oraz pionowo padającymi kroplami wody.
    • Klasa ochrony I – wymaga uziemienia ochronnego dostępnych metalowych części przewodzących.
    • Montaż natynkowy – rozdzielnica montowana jest na ścianie bez wykonywania wnęki.
    • Głębokość obudowy 130 mm – zapewnia miejsce na aparaturę modułową i podłączenie kabli zgodnie z wymaganiami dotyczącymi rozmieszczenia wewnętrznego.
    • Kompaktowe wymiary – odpowiednie do mniejszych punktów rozdziału energii.

    Gdzie jest stosowana?

    • W obwodach rozdzielczych domów jednorodzinnych.
    • W instalacjach elektrycznych mieszkań i niewielkich pomieszczeń mieszkalnych.
    • W punktach rozdzielczych garaży i warsztatów.
    • W rozdzielnicach schowków i innych suchych pomieszczeń pomocniczych.
    • W instalacjach elektrycznych pomieszczeń administracyjnych i biurowych.
    • W małych punktach rozdzielczych sklepów, lokali usługowych i innych obiektów komercyjnych.
    • W wewnętrznych pomocniczych systemach elektrycznych obiektów przemysłowych.
    • W pomieszczeniach technicznych, gdzie wymagana jest zamykana szafa na aparaturę elektryczną.
    • W projektach modernizacji budynków, w których stosuje się montaż natynkowy rozdzielnicy.
    • W systemach rozdziału obwodów oświetleniowych, gniazdowych i innych niewielkich obwodów elektrycznych.

    Zastosowanie według potrzeb

    Dla użytkownika domowego.
    Nadaje się do niewielkiego punktu rozdziału energii w domu, garażu lub pomieszczeniu pomocniczym. Zamykane na klucz przeszklone drzwi pomagają chronić aparaturę przed niepożądanym dostępem i umożliwiają kontrolę stanu wyłączników bez otwierania rozdzielnicy.
    Dla elektryka.
    Montaż natynkowy umożliwia zamocowanie rozdzielnicy do ściany bez wykonywania wnęki. Pojemność 12 modułów nadaje się do kompaktowego rozmieszczenia aparatury rozdzielczej, a stalowa obudowa zapewnia sztywną podstawę do profesjonalnego montażu.
    Dla inżyniera / projektanta.
    Pojemność 12 modułów, wymiary 310 × 265 × 130 mm, ochrona IP31 i klasa ochrony elektrycznej I pozwalają ocenić zastosowanie rozdzielnicy w niewielkich wewnętrznych punktach rozdziału. Projekt powinien uwzględniać prawidłowe rozmieszczenie aparatów, podłączenie przewodów i uziemienie ochronne.

    Praktyczne zastosowanie

    Przykładowo w garażu lub warsztacie należy wykonać oddzielny punkt rozdziału energii dla oświetlenia, gniazd wtykowych i wyposażenia pomocniczego. Ponieważ w ścianie nie przygotowano wnęki, wybierana jest natynkowa stalowa rozdzielnica. Wewnątrz projektuje się wymagane rozmieszczenie modułowych wyłączników nadprądowych i urządzeń różnicowoprądowych, nie przekraczając pojemności 12 modułów DIN. Rozdzielnicę mocuje się do ściany, wprowadza i podłącza kable, a metalową obudowę łączy z uziemieniem ochronnym. Po montażu drzwi są zamykane na klucz. Użytkownik może wizualnie kontrolować położenie wyłączników przez przeszkloną część drzwi, a osoba serwisująca ma uporządkowany dostęp do aparatury.

    Plusy

    • Solidna stalowa obudowa o grubości 0,8 mm.
    • Pojemność 12 standardowych modułów DIN.
    • Drzwi zamykane na klucz z przeszkloną częścią obserwacyjną.
    • Możliwość kontroli stanu aparatów bez otwierania rozdzielnicy.
    • Elektrostatycznie nanoszona powłoka ochronna.
    • Estetyczny biały kolor RAL 9003.
    • Montaż natynkowy bez wykonywania wnęki w ścianie.
    • Kompaktowe wymiary 310 × 265 × 130 mm.
    • Konstrukcja klasy ochrony I.
    • Odpowiednia do różnych niewielkich wewnętrznych punktów rozdziału.

    Minusy / ograniczenia

    • Ochrona IP31 nie jest przeznaczona do bezpośredniego działania deszczu, rozbryzgów wody ani intensywnej wilgoci.
    • Pojemność 12 modułów ogranicza możliwość rozbudowy większych systemów rozdziału energii.
    • Stalowa obudowa jest cięższa niż plastikowe rozdzielnice o podobnych wymiarach.
    • Klasa ochrony I wymaga prawidłowego uziemienia ochronnego.
    • Obudowa natynkowa wystaje 130 mm od powierzchni montażowej.
    • Zamek nie eliminuje konieczności bezpiecznego rozmieszczenia aparatury elektrycznej.

    Montaż i uwagi dotyczące bezpieczeństwa

    • Prace montażowe powinien wykonywać wykwalifikowany specjalista elektryk. Przed wykonywaniem połączeń elektrycznych należy bezpiecznie odłączyć zasilanie i sprawdzić brak napięcia.
    • Mocowanie natynkowe. Rozdzielnicę należy zamontować na odpowiedniej ścianie lub innym podłożu konstrukcyjnym zdolnym przenieść obciążenie.
    • Uwzględnij masę obudowy. Masa pustej rozdzielnicy wynosi 3,071 kg. Mocowanie należy dobrać z uwzględnieniem dodatkowego obciążenia aparaturą i kablami.
    • Wymiary rozdzielnicy. Należy przewidzieć miejsce montażowe 310 × 265 × 130 mm oraz dodatkową przestrzeń umożliwiającą otwarcie drzwi i bezpieczną obsługę.
    • Pojemność modułów. Przed montażem aparatów należy przygotować schemat ich rozmieszczenia i obliczyć łączną liczbę zajmowanych modułów DIN.
    • Metalowa obudowa. Dostępne części przewodzące rozdzielnicy klasy I muszą być prawidłowo połączone z przewodem ochronnym PE.
    • Uziemienie drzwi. Jeżeli metalowe drzwi lub inne części przewodzące zgodnie z konstrukcją mają należeć do obwodu ochronnego, należy zapewnić niezawodną ciągłość elektryczną.
    • Wprowadzanie kabli. Przepusty kablowe należy wykonać tak, aby nie uszkodzić izolacji przewodów, zapewnić mechaniczne mocowanie kabli i zachować wymagany stopień ochrony obudowy.
    • Ochrona krawędzi metalowych. Przy wykonywaniu otworów kablowych należy usunąć ostre krawędzie i stosować odpowiednie dławnice lub tuleje ochronne.
    • Stopień ochrony IP31. Rozdzielnica przeznaczona jest do wnętrz, gdzie nie występują bezpośrednie rozbryzgi wody, deszcz ani intensywne zapylenie.
    • Wentylacja i odprowadzanie ciepła. Rozmieszczenie aparatury modułowej powinno zapewniać odpowiednie warunki pracy i odprowadzania ciepła.
    • Dostęp do aparatury elektrycznej. Zamek pomaga ograniczyć niepożądany dostęp, ale części pod napięciem muszą być zabezpieczone niezależnie od zamknięcia drzwi.
    • Identyfikacja obwodów. Aparaty modułowe, przewody i ich przeznaczenie należy jednoznacznie oznaczyć zgodnie ze schematem elektrycznym rozdzielnicy.
    • Aparaty zabezpieczające. Sama obudowa rozdzielnicy nie zapewnia ochrony przed przeciążeniem, zwarciem ani prądem upływu. Funkcje te realizują prawidłowo dobrane aparaty zabezpieczające zamontowane wewnątrz.
    • Kontrola po montażu. Po zakończeniu prac należy sprawdzić mocowanie obudowy, ciągłość uziemienia ochronnego, połączenia elektryczne, oznaczenia aparatów i zamykanie drzwi.
    ⚡ Wskazówka Fazy:
    Wybierając rozdzielnicę 12-modułową, należy liczyć nie liczbę wyłączników, lecz łączną szerokość zajmowanych przez nie modułów. Przykładowo czterobiegunowy wyłącznik różnicowoprądowy może zajmować kilka modułów DIN, dlatego ilość miejsca na pozostałą aparaturę będzie mniejsza. Warto również uwzględnić przyszłą rozbudowę instalacji: jeśli wszystkie 12 miejsc zostaną zajęte od razu, później zabraknie miejsca na dodatkowe urządzenie. W przypadku metalowej rozdzielnicy należy zwrócić szczególną uwagę na uziemienie ochronne i prawidłowe wprowadzenie kabli.

    Szybki przewodnik wyboru

    12 modułów DIN
    Stal | 0,8 mm
    IP31 | klasa I
    310 × 265 × 130 mm
    Odpowiednia, gdy potrzebujesz:
    • kompaktowej rozdzielnicy elektrycznej na 12 modułów DIN
    • solidnej metalowej obudowy do instalacji wewnętrznej
    • zamykanych na klucz drzwi z przeszkloną częścią obserwacyjną
    • montażu natynkowego bez wnęki w ścianie
    • białej rozdzielnicy RAL 9003 pasującej do wnętrza pomieszczenia
    • stopnia ochrony IP31 do suchego środowiska wewnętrznego
    Najważniejsze parametry wyboru:
    • wymagana łączna liczba modułów DIN
    • wymiary planowanych wyłączników i innych aparatów
    • miejsce montażu i wymagana głębokość obudowy
    • warunki wewnętrzne i odpowiedniość stopnia ochrony IP31
    • rozwiązanie wprowadzania kabli i rozmieszczenia przewodów wewnętrznych
    • podłączenie uziemienia ochronnego metalowej obudowy
    • potrzeba zamknięcia rozdzielnicy i obserwacji stanu aparatów przez szybę
    Ważne przypomnienie: Rozdzielnica IP31 przeznaczona jest do instalacji elektrycznych wewnątrz pomieszczeń. Nie jest przeznaczona do bezpośredniego działania opadów atmosferycznych ani intensywnego kontaktu z wodą. Ponieważ obudowa jest metalowa i należy do klasy ochrony I, wymagane jest prawidłowe uziemienie ochronne. Bezpieczeństwo elektryczne zależy również od właściwego doboru i montażu aparatury zabezpieczającej.

    FAQ – Iskra pyta, Faza odpowiada

    ⚡ Iskra: Co oznacza 12 modułów? Czy mogę zamontować 12 wyłączników nadprądowych?
    ⚙ Faza: 12 modułów oznacza całkowitą pojemność standardowych modułów DIN. Jeśli stosowane są urządzenia o szerokości jednego modułu, teoretycznie zmieści się 12 takich modułów. Urządzenia dwu-, trzy- lub czterobiegunowe mogą jednak zajmować więcej miejsca, dlatego rzeczywista liczba aparatów zależy od ich szerokości.
    ⚡ Iskra: Czym stalowa rozdzielnica różni się od plastikowej?
    ⚙ Faza: Stalowa obudowa jest sztywna i odporna na typowe oddziaływania mechaniczne. Rozdzielnice plastikowe są zazwyczaj lżejsze i mogą mieć inne właściwości izolacyjne. Metalowa rozdzielnica klasy I wymaga prawidłowego uziemienia ochronnego.
    ⚡ Iskra: Czy tę rozdzielnicę można zamontować na zewnątrz?
    ⚙ Faza: Nie. Stopień ochrony IP31 przeznaczony jest do środowiska wewnętrznego. Rozdzielnica nie jest przeznaczona do bezpośredniego działania deszczu, rozbryzgów wody ani innych intensywnych warunków atmosferycznych. Do instalacji zewnętrznych stosuje się obudowy o odpowiednim stopniu ochrony.
    ⚡ Iskra: Co dokładnie oznacza IP31?
    ⚙ Faza: Cyfra 3 oznacza ochronę przed ciałami stałymi większymi niż 2,5 mm, a cyfra 1 – ochronę przed pionowo padającymi kroplami wody. Nie jest to rozdzielnica hermetyczna ani odporna na rozbryzgi wody.
    ⚡ Iskra: Po co zamek, jeśli w środku są tylko wyłączniki nadprądowe?
    ⚙ Faza: Zamek pomaga kontrolować dostęp do wnętrza rozdzielnicy. Jest to przydatne w pomieszczeniach wspólnych, komercyjnych i technicznych, gdzie należy ograniczyć ryzyko niepożądanego przełączania aparatów lub otwierania drzwi.
    ⚡ Iskra: Czy przez przeszklone drzwi można zobaczyć, który wyłącznik jest wyłączony?
    ⚙ Faza: Tak, jeśli położenie aparatów i konstrukcja drzwi umożliwiają ich dobrą widoczność. Przeszklona część pozwala sprawdzić położenie dźwigni wyłączników lub stan wskaźników bez otwierania rozdzielnicy.
    ⚡ Iskra: Czy metalową rozdzielnicę trzeba uziemić?
    ⚙ Faza: Tak. Jest to rozdzielnica klasy ochrony I, dlatego jej dostępne metalowe części przewodzące muszą być prawidłowo połączone z obwodem uziemienia ochronnego zgodnie z wymaganiami instalacji elektrycznej.
    ⚡ Iskra: Czy w rozdzielnicy można zamontować wyłącznik różnicowoprądowy?
    ⚙ Faza: Tak. Rozdzielnica przeznaczona jest do standardowej aparatury modułowej DIN, w tym wyłączników różnicowoprądowych. Najważniejsze, aby łączna szerokość wszystkich aparatów nie przekraczała pojemności 12 modułów i zapewnione było prawidłowe podłączenie.
    ⚡ Iskra: Czy tę rozdzielnicę trzeba wpuścić w ścianę?
    ⚙ Faza: Nie. Jest to rozdzielnica natynkowa, więc jej obudowę montuje się na powierzchni ściany. Takie rozwiązanie jest wygodne, gdy nie chce się lub nie można wykonać specjalnej wnęki.
    ⚡ Iskra: Czy 12 modułów wystarczy do rozdziału energii w całym domu?
    ⚙ Faza: Zależy to od liczby obwodów, zastosowanej aparatury zabezpieczającej i planowanej rozbudowy systemu. Do niewielkiego punktu rozdziału 12 modułów może wystarczyć, ale w większym domu często potrzebna jest rozdzielnica o większej pojemności.

    Stalowa rozdzielnica elektryczna 12-modułowa z zamkiem i szybą – IP31, RAL 9003

    Natynkowa modułowa rozdzielnica elektryczna przeznaczona do 12 standardowych modułów DIN aparatury zabezpieczającej i sterującej. Solidna stalowa obudowa o grubości 0,8 mm, biała elektrostatyczna powłoka RAL 9003, zamykane na klucz drzwi z przeszkloną częścią obserwacyjną i kompaktowe wymiary 310 × 265 × 130 mm pozwalają stworzyć uporządkowany punkt rozdziału energii w pomieszczeniach mieszkalnych, administracyjnych, komercyjnych i pomocniczych. Stopień ochrony IP31, klasa ochrony elektrycznej I, masa 3,071 kg i montaż natynkowy – praktyczne rozwiązanie do małych i średnich instalacji wewnętrznych, w których liczy się wytrzymałość obudowy, wygodna obsługa i kontrolowany dostęp do aparatury.

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
