  • Trójfazowy przekaźnik napięciowy | 3F+N | 63 A | U> 230–300 V | U< 140–210 V | asymetria | kolejność faz | DIN | Tomzn | ES-TVPS3-V

    Kod: ES-TVPS3-V

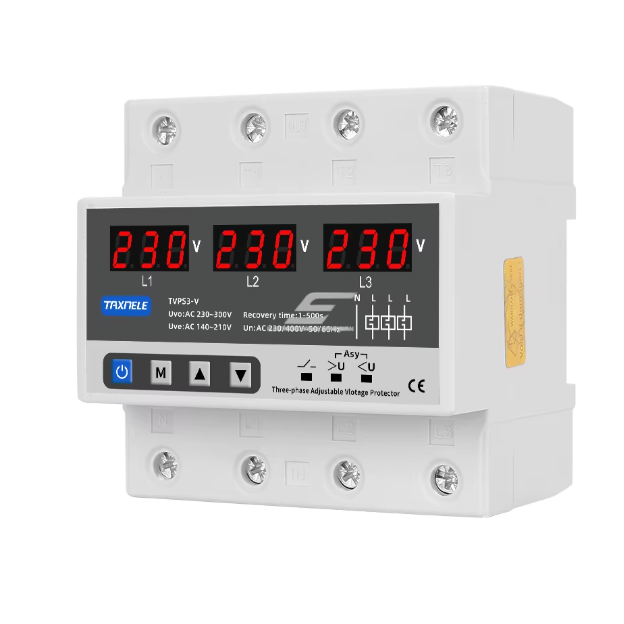

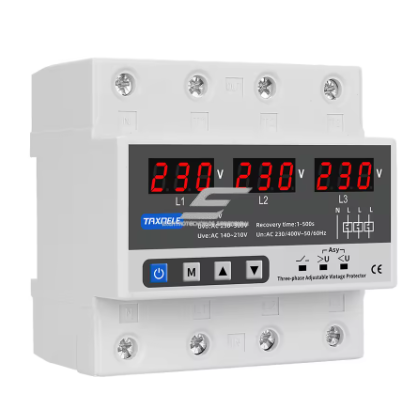

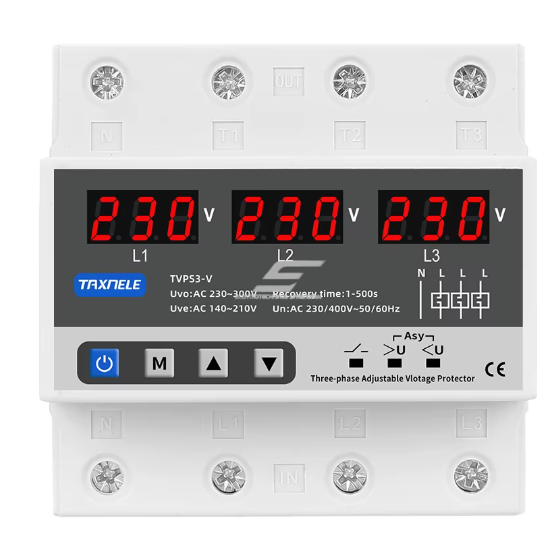

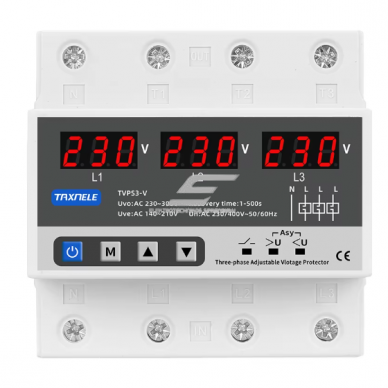

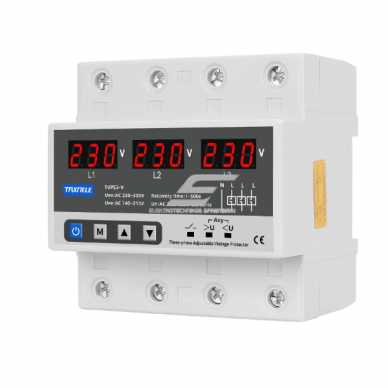

    Tomzn ES-TVPS3-V to trójfazowy cyfrowy przekaźnik napięciowy, który kontroluje napięcie każdej fazy i bezpośrednio odłącza obciążenie swoimi stykami.

  • Trójfazowy przekaźnik napięciowy | 3F+N | 63 A | U> 230–300 V | U< 140–210 V | asymetria | kolejność faz | DIN | Tomzn | ES-TVPS3-V

    Tomzn ES-TVPS3-V to trójfazowy cyfrowy przekaźnik napięciowy, który kontroluje napięcie każdej fazy i bezpośrednio odłącza obciążenie swoimi stykami. Gdy napięcie wyjdzie poza ustawione granice, przekaźnik odłącza obciążenie i ponownie je załącza po powrocie napięcia do normy.

    Najważniejsze:
    Jeden przekaźnik chroni całe przyłącze trójfazowe lub urządzenie trójfazowe: każda faza jest kontrolowana osobno, a przy zakłóceniu sieci obciążenie jest odłączane automatycznie.
    Prąd obciążenia
    63 A
    Granice napięcia
    U> 230–300 V · U< 140–210 V
    Sieć / zasilanie
    3F+N, 3×230/400 V AC, 50/60 Hz
    Funkcje
    kolejność faz, asymetria

    Zasada działania

    Przekaźnik podłącza się do przyłącza trójfazowego (w zależności od modelu – z przewodem neutralnym), napięcie każdej fazy jest mierzone osobno.

    Gdy napięcie w dowolnej fazie wyjdzie poza granice, obciążenie jest odłączane; w zależności od modelu kontrolowana jest też asymetria, kolejność faz lub zanik fazy.

    Gdy parametry wrócą do normy, obciążenie jest ponownie załączane po ustawionym opóźnieniu.

    Dlaczego warto wybrać Tomzn ES-TVPS3-V?
    Jedno urządzenie zamiast kilku przekaźników jednofazowych – mniej miejsca w rozdzielnicy i czytelny stan każdej fazy.

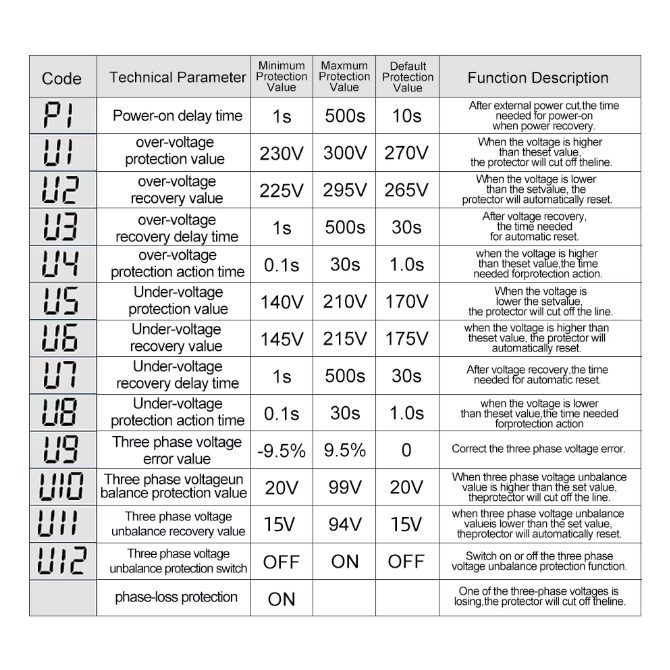

    Dane techniczne

    Typ produktu Trójfazowy cyfrowy przekaźnik napięciowy (mocy)
    Producent / kod Tomzn / ES-TVPS3-V
    Sieć 3F+N, 3×230/400 V AC, 50/60 Hz
    Prąd znamionowy 63 A
    Próg nadnapięcia U> (fabryczny) 230–300 V (270 V)
    Powrót po nadnapięciu (fabryczny) 225–295 V (265 V)
    Opóźnienie odłączenia (napięcie) 0,1–30 s (1 s)
    Próg podnapięcia U< (fabryczny) 140–210 V (170 V)
    Powrót po podnapięciu (fabryczny) 145–215 V (175 V)
    Próg asymetrii faz 20–95 V, OFF
    Opóźnienie załączenia (fabryczne) 1–500 s (10 s)
    Opóźnienie powrotu (fabryczne) 1–500 s (30 s)

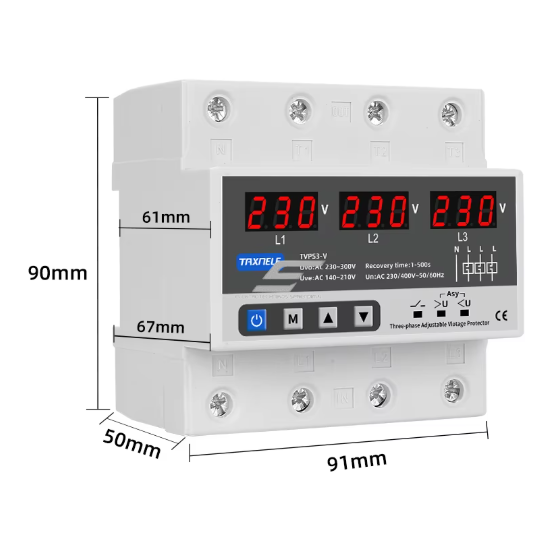

    Montaż DIN 35 mm

    Główne funkcje

    • Kontrola każdej fazy – zakłócenie wykrywane w dowolnej fazie.
    • Ochrona przed nadnapięciem i podnapięciem – urządzenia są odłączane przy przerwanym neutralnym lub awarii sieci.
    • Kontrola kolejności faz – silnik nie zostanie uruchomiony z zamienionymi fazami.
    • Kontrola asymetrii – reaguje na nierówne napięcia fazowe.
    • Kontrola zaniku fazy – odłącza przy zaniku fazy.
    • Kontrola przerwania przewodu N – reaguje na przerwany przewód neutralny.
    • Cyfrowy wyświetlacz lub sygnalizacja – stan widoczny od razu.

    Gdzie stosować?

    • Trójfazowe przyłącza domów i domów letniskowych
    • Warsztaty, garaże, budynki gospodarcze
    • Trójfazowe pompy, sprężarki, obrabiarki
    • Pompy ciepła z zasilaniem trójfazowym
    • Niewielkie pomieszczenia produkcyjne i magazynowe

    Zastosowanie według potrzeb

    Dla właściciela domu trójfazowego.
    Jeden przekaźnik kontroluje wszystkie fazy.
    Dla właściciela warsztatu lub gospodarstwa.
    Urządzenia trójfazowe są odłączane przy zakłóceniach sieci.
    Dla elektryka.
    Jedno urządzenie zamiast kilku – mniej połączeń w rozdzielnicy.

    Praktyczne zastosowanie

    Warsztat ma przyłącze trójfazowe: obrabiarki i sprężarka są trójfazowe, oświetlenie i gniazda jednofazowe. Przy awarii jednej fazy Tomzn ES-TVPS3-V odłącza obciążenie, a po powrocie parametrów załącza je automatycznie.

    Zalety

    • Kontroluje każdą fazę
    • Automatyczne ponowne załączanie
    • Jedno urządzenie zamiast kilku
    • Montaż na szynie DIN

    Wady / ograniczenia

    • Nie chroni przed piorunem i krótkimi impulsami – potrzebny SPD
    • Nie zastępuje wyłączników nadprądowych i RCD
    • IP20 – tylko w suchej rozdzielnicy
    • Producent nie publikuje pełnej karty katalogowej – parametry według specyfikacji dostawcy

    Uwagi dotyczące bezpieczeństwa i montażu

    • Montuj tylko po odłączeniu zasilania; prace wykonuje wykwalifikowany elektryk.
    • Przed przekaźnikiem – wyłącznik nadprądowy o prądzie nie większym niż prąd znamionowy przekaźnika.

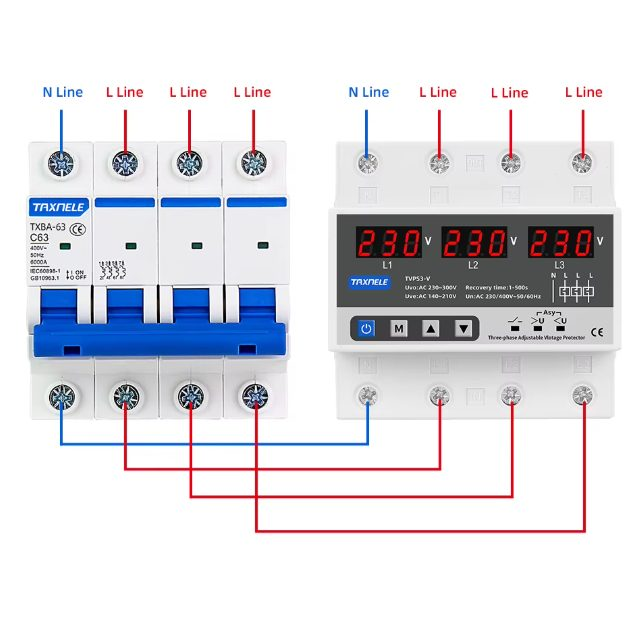

    • Sprawdź podłączenie faz i neutralnego według schematu.
    • Ogranicznik przepięć (SPD) montuj przed przekaźnikiem.

    Szybki przewodnik wyboru

    3F+N
    63 A
    U> 230–300 V
    U< 140–210 V
    asymetria
    Pasuje, gdy potrzebujesz:
    • ochronić przyłącze trójfazowe
    • chronić urządzenia trójfazowe
    • kontrolować każdą fazę
    Sprawdź przed użyciem:
    • prąd wyłącznika głównego ≤ 63 A
    • czy jest przewód N, jeśli model go wymaga
    Ważne przypomnienie: przekaźnik nie zastępuje SPD, wyłączników nadprądowych ani RCD.

    FAQ

    Czy potrzebny jest przewód neutralny?
    W większości trójfazowych przekaźników napięciowych – tak, ponieważ mierzone jest napięcie fazowe.
    Czy chroni przed piorunem?
    Nie – do tego potrzebny jest SPD.
    Jaki prąd wybrać?
    Nie mniejszy niż prąd wyłącznika głównego – Tomzn ES-TVPS3-V pasuje do 63 A.
    Czy odłącza wszystkie fazy razem?
    Zależy od modelu i trybu – w trybie SYN wszystkie fazy są odłączane razem.
    Czy ustawienia są zachowywane?
    Tak, po zaniku zasilania ustawienia pozostają.
    Czy zastępuje RCD?
    Nie.

    Trójfazowy przekaźnik napięciowy | 3F+N | 63 A | U> 230–300 V | U< 140–210 V | asymetria | kolejność faz | DIN | Tomzn | ES-TVPS3-V

    Tomzn ES-TVPS3-V – ochrona przyłącza trójfazowego i urządzeń trójfazowych przed zakłóceniami napięcia i faz.

    Opublikowano: 2026-11-13 · Dane zweryfikowane ze specyfikacją dostawcy: 2026-11-13

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
