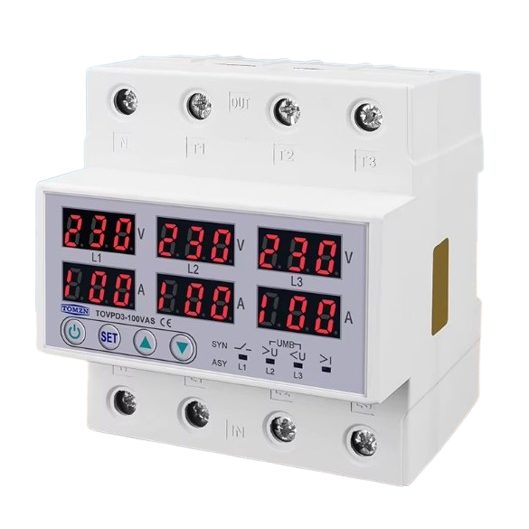

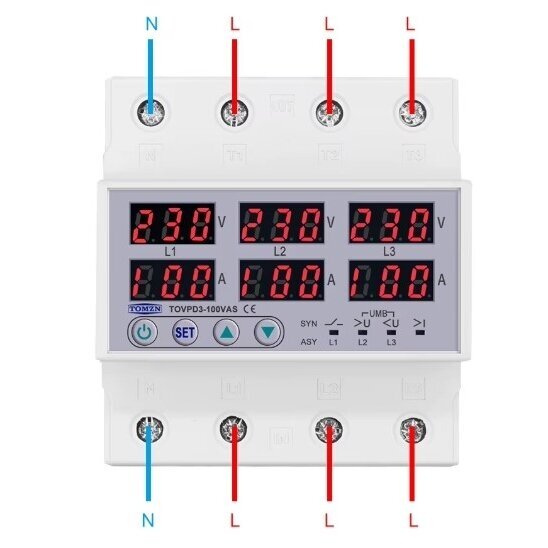

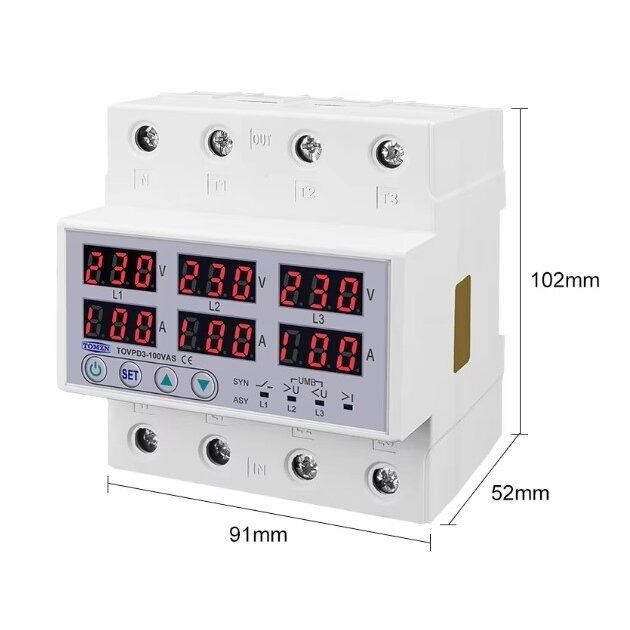

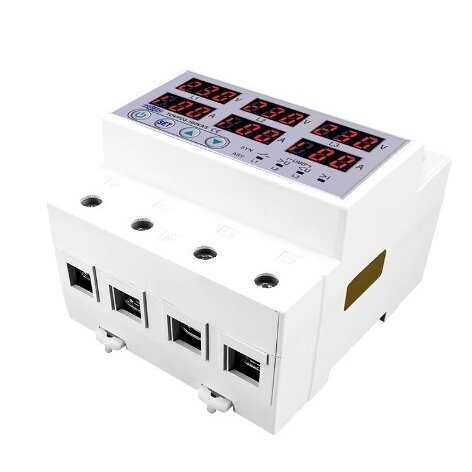

Modułowy | Cyfrowa kontrola napięcia | Ochrona | Przekaźnik nierównowagi kolejności faz | 3F | 1-63A | 230-300V | DIN | Tomzn

Główne funkcje:

Regulowana ochrona przed przepięciami (230V–300V)
Regulowana ochrona przed spadkiem napięcia (140V–210V)
Regulowana ochrona przed przeciążeniem 1A–63A
Ochrona przed nierównowagą faz (odchylenie 20V–99V)
Ochrona przed nieprawidłową sekwencją faz – chroni sprzęt przed nieprawidłową kolejnością faz
Regulacja czasu aktywacji i automatycznego ponownego załączenia
Ręczna kalibracja napięcia i prądu
Dwukierunkowy tryb sterowania (SYN/ASY) – fazy mogą być sterowane razem lub osobno
Wyświetlacz cyfrowy i sterowanie przyciskami
Specyfikacje techniczne:

Napięcie znamionowe: 3×230V
Prąd znamionowy: 1–63A

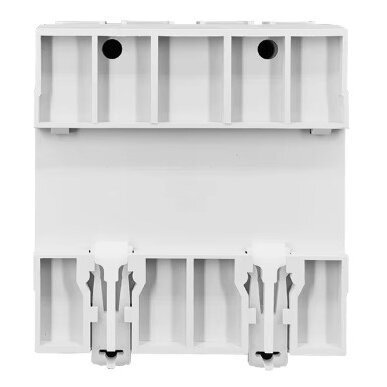

Montaż: na szynie DIN
Ochrona przed przepięciami: 230V–300V
Limit odzyskiwania po przepięciu: 220V–295V
Opóźnienie odłączenia przy przepięciu: 0,1–30 s
Ochrona przed spadkiem napięcia: 140V–210V
Limit odzyskiwania po spadku napięcia: 145V–215V
Opóźnienie odłączenia przy spadku napięcia: 0,1–30 s
Ochrona przed nierównowagą faz: 20V–99V
Limit odzyskiwania nierównowagi faz: 15V–94V
Ochrona przed nieprawidłową sekwencją faz: WŁ./WYŁ.
Ochrona przed przeciążeniem: 1–63A
Opóźnienie odzyskiwania po przeciążeniu: 1–500 s
Opóźnienie odłączenia przy przeciążeniu: 0,1–30 s
Limit odchylenia prądu: -9,5%–9,5%
Ustawienie dla przeciążenia ciągłego: 1–20 razy lub wyłączone
Temperatura pracy: -25°C ~ +55°C
Tryby pracy: SYN (synchronizowany) / ASY (asynchronizowany)
Zastosowanie: To urządzenie ochronne jest przeznaczone do:

Przemysłowych sieci elektrycznych – ochrony urządzeń fabrycznych przed wahanami napięcia
Obiektów komercyjnych – ochrony systemów elektrycznych biur i centrów handlowych
Domów mieszkalnych – stabilizacji dostaw energii i zapobiegania skokom napięcia
Paneli automatyki i sterowania – zapewnienia niezawodnego zasilania dla wrażliwego sprzętu
Zalety:

Monitorowanie i ochrona sieci elektrycznej – chroni przed przepięciami, spadkami napięcia, przeciążeniami i problemami z fazami
Precyzyjnie regulowane parametry – dostosowywane do różnych sieci elektrycznych
Dwukierunkowy tryb pracy (SYN/ASY) – umożliwia wybór pracy synchronicznej lub asynchronicznej
Łatwa instalacja – montaż na szynie DIN
Wyświetlacz cyfrowy – wyraźne przedstawienie wyników pomiarów
Wady:

Wymaga prawidłowej konfiguracji – niewłaściwa konfiguracja może powodować częste odłączanie zasilania
Nie nadaje się do sieci jednofazowych – przeznaczona tylko do systemów trójfazowych
Brak funkcji zmiany mocy – urządzenie jedynie przełącza i chroni sprzęt, ale nie zmienia napięcia ani częstotliwości
Regulowana trójfazowa jednostka ochrony to inteligentne rozwiązanie przeznaczone do ochrony systemów elektrycznych przed wahanami i przeciążeniami. Zapewnia pełen monitoring sieci, regulowane limity ochrony oraz dwukierunkowy tryb sterowania (SYN/ASY), co sprawia, że jest odpowiednia do różnych zastosowań.

Jest to niezawodna i inteligentna jednostka ochrony, przeznaczona zarówno do systemów przemysłowych, jak i domowych, zapewniająca wysoki poziom bezpieczeństwa i efektywności.
