  •   Wielokanałowy inteligentny licznik energii na szynę DIN | 6 taryf | 220 V AC | Modbus RS485 | ME131M2

    Wielokanałowy inteligentny licznik energii na szynę DIN | 6 taryf | 220 V AC | Modbus RS485 | ME131M2

    Kod: ESME131M2
    Pytanie do produktu
    Cena 137.94 € z VAT
    ( 114.00 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    Wielokanałowy inteligentny licznik energii elektrycznej montowany na szynie DIN, przeznaczony do jednoczesnego monitorowania wielu obwodów elektrycznych z jednego urządzenia. Nadaje się do obiektów, w których wymagane jest rozliczanie energii dla poszczególnych linii, najemców, urządzeń lub stref, bez przeciążania rozdzielnic dużą liczbą oddzielnych liczników. Urządzenie obsługuje cewki Rogowskiego oraz przekładniki prądowe 333 mV (CT), posiada komunikację Modbus RS485, obsługę 6 taryf i jest przeznaczone do profesjonalnego monitoringu, analizy oraz zarządzania energią.

  • Opis

    Specyfikacja techniczna:

    Typ: Wielokanałowy inteligentny licznik energii
    Model: ME131M2
    Montaż: szyna DIN
    Komunikacja: MODBUS RS485
    Zasilanie: 220 V AC (95–265 V AC), zintegrowane zasilanie dla pomiarów głównych i podrzędnych (sub-meter)
    Analiza harmonicznych: do 50. harmonicznej
    Taryfy: 6 taryf
    Rejestrator danych: brak (bez pamięci wewnętrznej)
    Wejścia/wyjścia i ochrona:

    Wyjście przekaźnikowe: przekaźnik elektromagnetyczny

    Wejście: optoizolowane, izolacja do 5 kVrms

    Obsługiwane czujniki prądu: cewki Rogowskiego – przekładniki prądowe 333 mV (do VT 500 kV)
    Zakresy prądów znamionowych: 10 A / 100 A / 600 A / 1000 A / 3000 A / 6000 A
    Współczynniki przekładni cewek / CT:
    50 mV/kA @ 50 Hz; 85 mV/kA @ 50 Hz; 100 mV/kA @ 50 Hz; 333 mV (0–634 mV AC)

    Funkcje:

    Pomiar prądu – realizowany za pomocą zewnętrznych czujników prądu (CT lub cewki Rogowskiego).

    Pomiar napięcia – bieżący monitoring napięć fazowych i liniowych.

    Obliczanie mocy czynnej, biernej i pozornej – rzeczywiste zużycie energii i obciążenie.

    Rozliczanie energii (kWh, kvarh) – rejestracja energii pobranej lub wyprodukowanej.

    Monitorowanie współczynnika mocy (cos φ) – ocena efektywności sieci elektrycznej.

    Analiza harmonicznych – identyfikacja zniekształceń jakości energii.

    Analiza nierównowagi i obciążenia faz – wykrywanie asymetrii obciążeń.

    Transmisja danych przez Modbus RS485 – integracja z systemami BMS, PLC i SCADA.

    Zastosowanie:

    Budynki komercyjne i wielorodzinne – rozliczanie energii dla najemców, pomieszczeń lub stref z jednego urządzenia DIN.

    Inżynierowie i menedżerowie energii – analiza obciążeń, optymalizacja zużycia i ocena jakości energii.

    Elektrycy / integratorzy systemów – szybka integracja dzięki montażowi DIN i RS485.

    Zaawansowani użytkownicy – instalacje fotowoltaiczne, warsztaty, większe domy.

    Zalety:

    Jedno urządzenie – wiele obwodów

    Szeroki zakres prądów (do 6000 A)

    Obsługa cewek Rogowskiego – pomiar nieinwazyjny

    Modbus RS485 – łatwa integracja

    6 taryf i analiza harmonicznych

    Wady:

    Brak wewnętrznej pamięci danych

    Czujniki prądu nie są w zestawie

    Wymagana prawidłowa konfiguracja cewek / CT

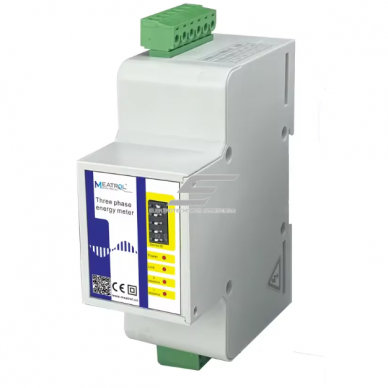

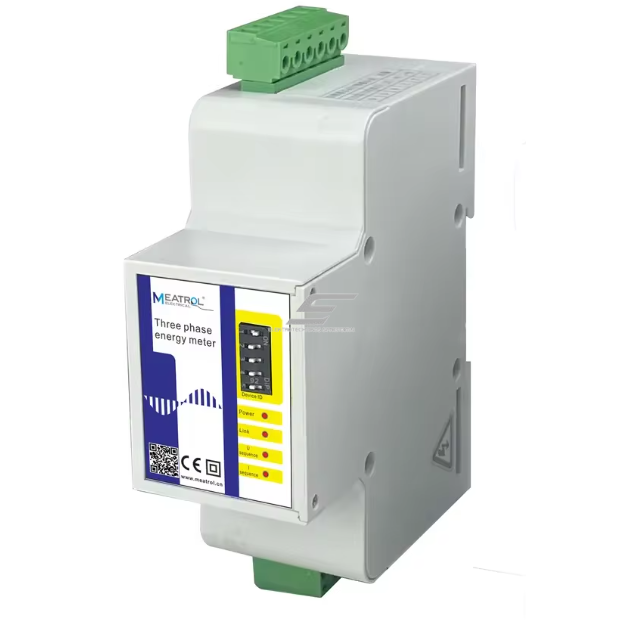

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
