Modułowy ogranicznik przepięć | 4P | 20kA | 275V | II/T2/C | DIN | Promfactor Baltic | MOP4-C275/20 | 4772151000449
Kod: MOP4-C275/20Cena 46.16 € z VAT( 38.15 € bez VAT )Promfactor Baltic MOP4-C275/20 – czteropolowy ogranicznik przepięć T2 / klasy II, przeznaczony do ochrony systemów rozdziału energii elektrycznej przed przepięciami przejściowymi. Znamionowy prąd wyładowczy – 20 kA, maksymalny – 40 kA, maksymalne napięcie trwałej pracy – 275 V AC, poziom ochrony – < 1,8 kV. Montowany na szynie DIN, posiada stopień ochrony IP20 i spełnia wymagania normy IEC/EN 61643-11.
-
Modułowy ogranicznik przepięć | 4P | 20kA | 275V | II/T2/C | DIN | Promfactor Baltic | MOP4-C275/20

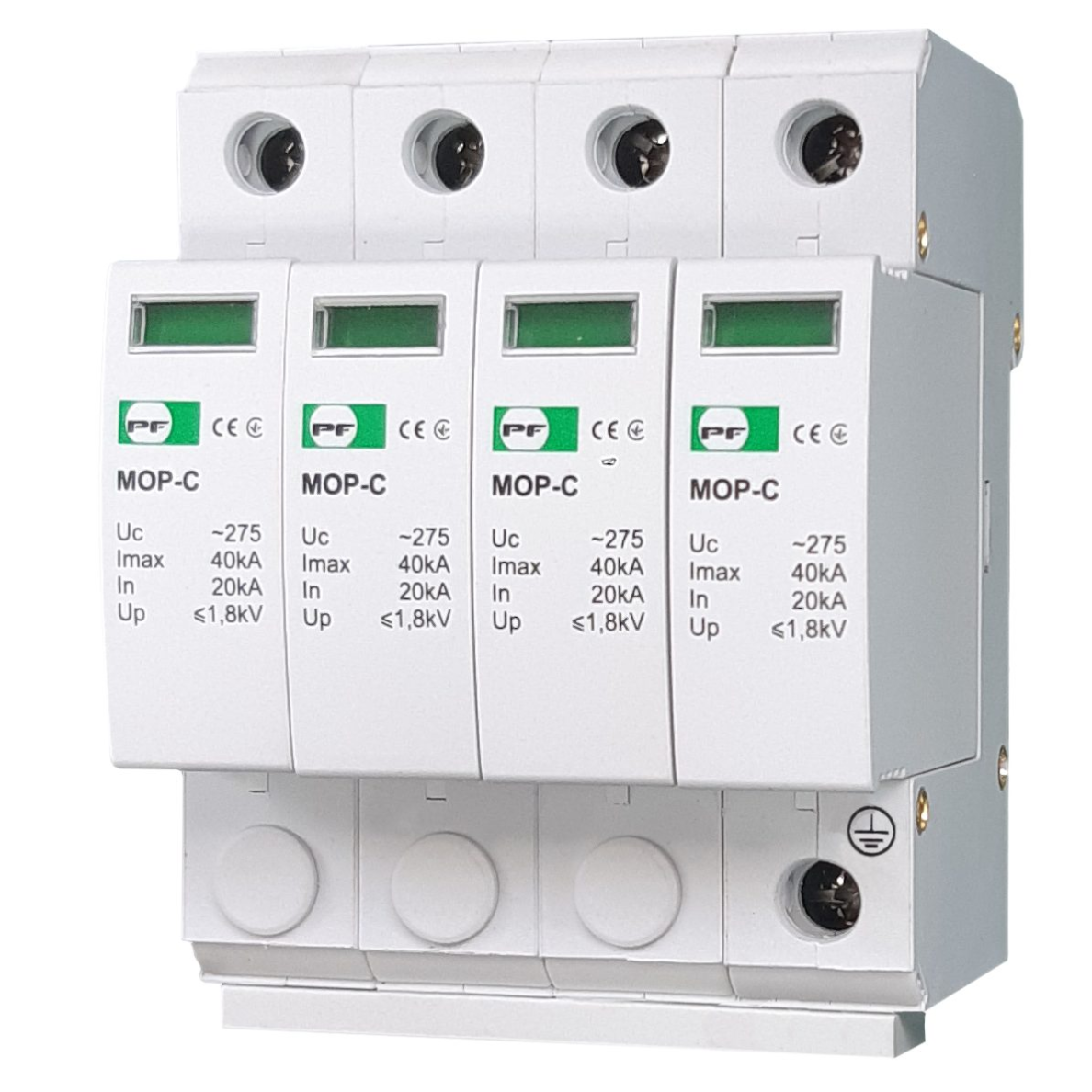

Promfactor Baltic MOP4-C275/20 – czteropolowy (4P) modułowy ogranicznik przepięć klasy II (T2/C), przeznaczony do ochrony systemów rozdziału energii elektrycznej przed przepięciami przejściowymi powstającymi wskutek pośredniego oddziaływania wyładowań atmosferycznych lub procesów łączeniowych w sieci. Ogranicznik jest przeznaczony do systemów o napięciu znamionowym 230 V AC, a jego maksymalne napięcie trwałej pracy (Uc) wynosi 275 V AC. Znamionowy prąd wyładowczy (In) – 20 kA, maksymalny prąd wyładowczy (Imax) – 40 kA przy impulsie prądowym 8/20 µs. Poziom ochrony napięciowej (Up) – poniżej 1,8 kV, a podany czas zadziałania – poniżej 25 ns. Urządzenie spełnia wymagania IEC/EN 61643-11, jest montowane na szynie DIN 35 × 7,5 mm i posiada obudowę termoplastyczną IP20 o klasie palności UL 94 V-0.
Najważniejsza informacja:
Przepięcia przejściowe występujące w sieciach elektrycznych mogą uszkodzić podłączone urządzenia elektrotechniczne i elektroniczne. Promfactor Baltic MOP4-C275/20 jest przeznaczony do ograniczania skutków takich przepięć poprzez odprowadzenie prądu udarowego przez obwód ochronny i ograniczenie wzrostu napięcia w chronionym systemie. Czteropolowa konstrukcja, ochrona klasy II, znamionowy prąd wyładowczy 20 kA i maksymalny 40 kA pozwalają stosować urządzenie w odpowiednio zaprojektowanych systemach rozdziału energii elektrycznej. Skuteczność ochrony zależy od prawidłowego doboru, podłączenia, uziemienia ogranicznika oraz koordynacji z innymi urządzeniami zabezpieczającymi.Klasa ochrony
II / T2 / CPrąd wyładowczy
In 20 kA | Imax 40 kANapięcie pracy
Uc 275 V ACPoziom ochrony
Up < 1,8 kVZasada działania
Ogranicznik przepięć (SPD – Surge Protective Device) jest elektrycznym urządzeniem ochronnym przeznaczonym do ograniczania przepięć przejściowych w obwodach elektrycznych. Podczas normalnej pracy sieci nie powinien istotnie wpływać na zasilanie podłączonych urządzeń elektrycznych. W przypadku wystąpienia impulsu przepięciowego ogranicznik zmniejsza wzrost napięcia i tworzy drogę do odprowadzenia prądu udarowego przez obwód ochronny.
Ochrona klasy II (T2/C) jest przeznaczona do ochrony instalacji elektrycznej przed przepięciami przejściowymi. Takie przepięcia mogą powstawać wskutek procesów łączeniowych w sieci elektrycznej lub pośredniego oddziaływania pioruna. Ogranicznik T2 nie jest automatycznie równoważny ogranicznikowi klasy T1, przeznaczonemu do odprowadzania części prądu bezpośredniego wyładowania piorunowego.
Znamionowy prąd wyładowczy In = 20 kA określa znormalizowaną wartość impulsu prądowego 8/20 µs, według której oceniane są właściwości wyładowcze ogranicznika. Maksymalny prąd wyładowczy Imax = 40 kA określa największy deklarowany impulsowy prąd wyładowczy o tej samej postaci fali. Parametrów tych nie należy traktować jako normalnego prądu obciążenia ciągłego.
Uc = 275 V AC jest maksymalnym napięciem trwałej pracy, które ogranicznik jest przeznaczony wytrzymywać na zaciskach w normalnych warunkach pracy. Napięcie znamionowe systemu elektrycznego (Uo) – 230 V AC. Prawidłowy dobór Uc zależy od systemu sieci elektrycznej i zastosowanego układu połączeń.
Poziom ochrony Up < 1,8 kV określa zdolność ogranicznika do ograniczania napięcia przy znamionowym prądzie wyładowczym. Nie jest to absolutna gwarancja, że podczas każdego przepięcia napięcie na zaciskach chronionego urządzenia pozostanie poniżej tej wartości. Na rzeczywisty poziom ochrony wpływają długość przewodów połączeniowych, sposób ich prowadzenia, uziemienie i cała konstrukcja instalacji elektrycznej.
Podany czas zadziałania jest krótszy niż 25 ns. Parametr ten określa szybką reakcję ogranicznika na przepięcie przejściowe, jednak ogólna skuteczność ochrony zależy również od właściwości elektrycznych urządzenia i warunków montażu.
Czteropolowa konstrukcja (4P) jest przeznaczona do odpowiednich wielopolowych układów ochrony przepięciowej. W systemach trójfazowych konkretną topologię ochrony przewodów fazowych i neutralnego należy dobrać zgodnie z układem uziemienia sieci oraz oryginalnym schematem podłączenia ogranicznika.

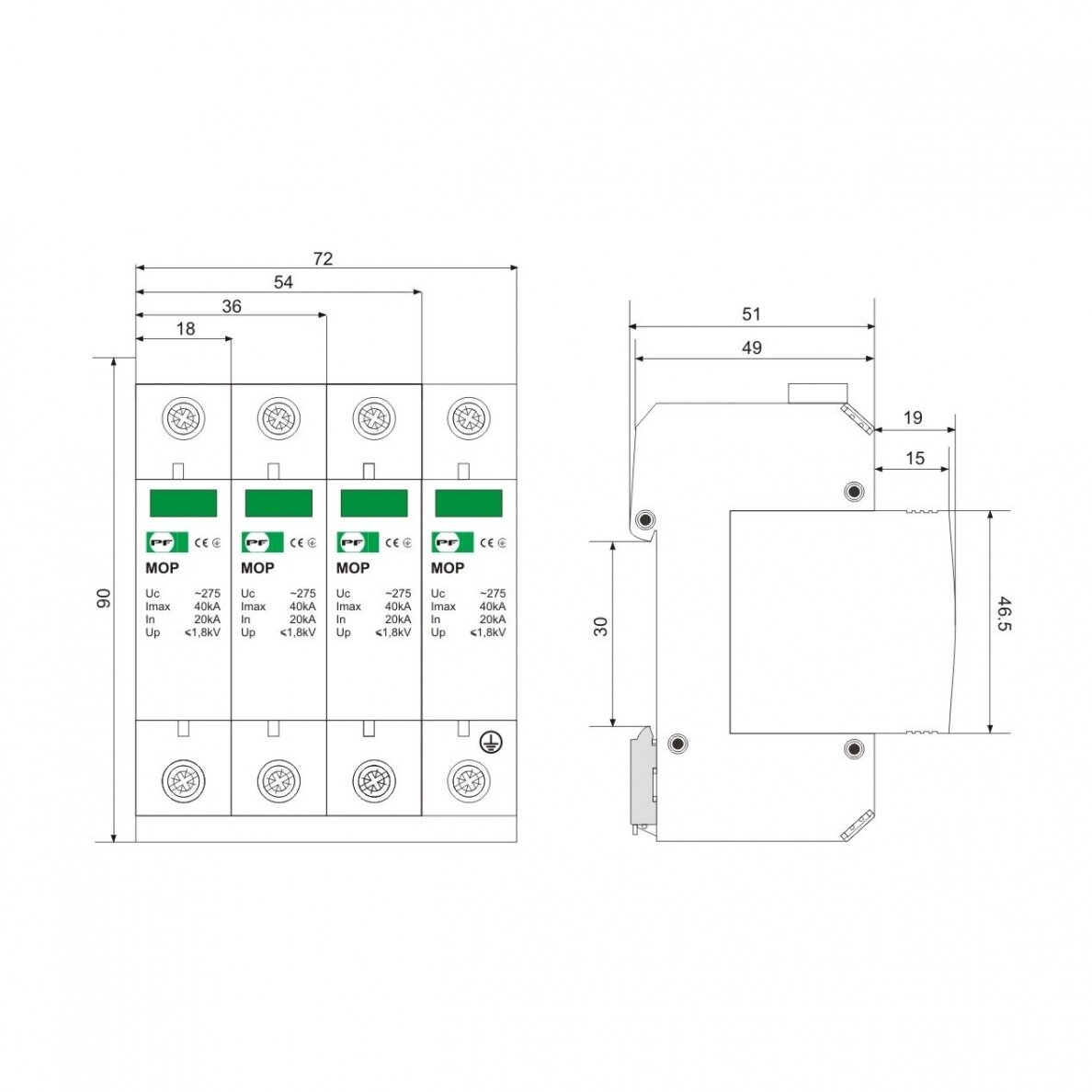

Ogranicznik montuje się na standardowej szynie DIN 35 × 7,5 mm w rozdzielnicy elektrycznej. Do prawidłowej pracy konieczne jest zapewnienie właściwego podłączenia, prawidłowego prowadzenia przewodów ochronnych oraz, jeśli jest wymagane, odpowiedniej dodatkowej ochrony nadprądowej.
Jakie korzyści daje ten ogranicznik przepięć?
MOP4-C275/20 pomaga ograniczyć wpływ przepięć przejściowych na sieć rozdzielczą i podłączone do niej urządzenia. Znamionowy prąd wyładowczy 20 kA, maksymalny 40 kA, poziom ochrony poniżej 1,8 kV i szybka reakcja pozwalają stosować urządzenie w systemie ochrony przepięciowej klasy II. Kompaktowa konstrukcja modułowa i montaż na szynie DIN ułatwiają integrację urządzenia z rozdzielnicą elektryczną.Dane techniczne
Producent / marka Promfactor Baltic Model MOP4-C275/20 Kod EAN 4772151000449 Typ produktu Modułowy ogranicznik przepięć (SPD) Klasa ochrony II / T2 / C Norma IEC/EN 61643-11 Liczba biegunów 4P (4 bieguny) Napięcie znamionowe (Uo) 230 V AC Maksymalne napięcie trwałej pracy (Uc) 275 V AC Częstotliwość znamionowa 50/60 Hz Znamionowy prąd wyładowczy (In) 20 kA (8/20 µs) Maksymalny prąd wyładowczy (Imax) 40 kA (8/20 µs) Poziom ochrony (Up) < 1,8 kV (przy In) Czas zadziałania (tA) < 25 ns Prąd upływu przy Uc < 0,2 mA Przepięcie czasowe (TOV), 5 s 335 V / 5 s (deklarowana wytrzymałość) Przepięcie czasowe (TOV), 120 min. 440 V / 120 min. (deklarowana wytrzymałość) Wskaźnik wytrzymałości na prąd zwarciowy (Isccr) 25 kA / 50 Hz Dodatkowe zabezpieczenie, gdy główny aparat zabezpieczający > 125 A Bezpiecznik 125 A gG Dopuszczalny przekrój przewodu Do 35 mm² Moment dokręcania śrub zacisków 3,0 Nm Sposób montażu Na szynie DIN Wymiary szyny DIN 35 × 7,5 mm Stopień ochrony IP20 Materiał obudowy Termoplast Klasa palności obudowy UL 94 V-0 Temperatura pracy −40 °C do +70 °C Temperatura przechowywania −25 °C do +70 °C Przeznaczenie Ochrona systemów rozdziału energii elektrycznej przed przepięciami przejściowymi Obszary zastosowania Rozdzielnice elektryczne w obiektach mieszkalnych, komercyjnych i przemysłowych Główne funkcje
- Ochrona klasy II / T2 – przeznaczona do ograniczania przepięć przejściowych w systemach rozdziału energii elektrycznej.
- Czteropolowa konstrukcja – stosowana zgodnie z odpowiednim schematem połączeń sieci elektrycznej.
- Znamionowy prąd wyładowczy 20 kA – parametr In przy impulsie 8/20 µs.
- Maksymalny prąd wyładowczy 40 kA – parametr Imax przy impulsie 8/20 µs.
- Napięcie trwałej pracy 275 V AC – maksymalna wartość Uc.
- Poziom ochrony poniżej 1,8 kV – charakterystyka Up przy znamionowym prądzie wyładowczym.
- Szybka reakcja – podany czas zadziałania < 25 ns.
- Charakterystyki wytrzymałości TOV – podane wartości 335 V / 5 s oraz 440 V / 120 min.
- Podłączenie przewodów do 35 mm² – zgodnie z ograniczeniami konstrukcji zacisków.
- Montaż DIN 35 × 7,5 mm – przeznaczony do standardowych modułowych konstrukcji rozdzielnic.
- Obudowa IP20 – do montażu w odpowiedniej rozdzielnicy elektrycznej.
- Termoplast UL 94 V-0 – klasyfikacja palności materiału obudowy.
- Szeroki zakres temperatury pracy – od −40 °C do +70 °C.
- IEC/EN 61643-11 – norma produktowa dotycząca ograniczników przepięć.
Gdzie jest stosowany?
- W rozdzielnicach elektrycznych budynków mieszkalnych
- W systemach rozdziału energii elektrycznej budynków wielorodzinnych
- W rozdzielnicach biur i budynków administracyjnych
- W instalacjach elektrycznych obiektów handlowych i komercyjnych
- W systemach elektrycznych hoteli i innych budynków usługowych
- W rozdzielnicach fabryk i urządzeń przemysłowych
- W instalacjach elektrycznych magazynów i obiektów logistycznych
- Do ochrony obwodów zasilających szaf automatyki i sterowania
- W systemach rozdziału zasilania serwerowni i infrastruktury IT
- W rozdzielnicach zasilających węzłów telekomunikacyjnych
- W innych prawidłowo zaprojektowanych systemach ochrony przepięciowej klasy II
Zastosowanie według potrzeb
Dla producenta rozdzielnic (OEM).
Modułowy ogranicznik przepięć 4P przeznaczony do integracji z systemem ochrony rozdzielnicy elektrycznej. Montaż DIN, Uc 275 V AC oraz In 20 kA pozwalają przewidzieć urządzenie w prawidłowo zaprojektowanej rozdzielnicy.Dla projektanta / inżyniera elektryka.
Klasa II/T2/C, In 20 kA, Imax 40 kA, Up < 1,8 kV i Isccr 25 kA zapewniają parametry techniczne potrzebne do doboru ogranicznika z uwzględnieniem systemu sieci, koordynacji ochrony przepięciowej i warunków zwarciowych.Dla instalatora / elektryka.
Urządzenie montuje się na szynie DIN 35 × 7,5 mm. Podczas podłączania należy przestrzegać oryginalnego schematu, stosować odpowiednie przewody, zachować moment dokręcania 3,0 Nm i ocenić potrzebę dodatkowego zabezpieczenia bezpiecznikiem.Praktyczne zastosowanie
Na przykład projektowana jest rozdzielnica trójfazowego systemu rozdziału energii elektrycznej, w której wymagana jest ochrona klasy II przed przepięciami przejściowymi. Po uwzględnieniu układu uziemienia sieci, schematu podłączenia przewodów fazowych i neutralnego, koordynacji ochrony przepięciowej oraz przewidywanego prądu zwarciowego dobiera się odpowiedni ogranicznik przepięć 4P. MOP4-C275/20 montuje się na szynie DIN 35 × 7,5 mm i podłącza zgodnie ze schematem elektrycznym produktu. Przewody połączeniowe prowadzi się możliwie krótko i prawidłowo, zaciski dokręca momentem 3,0 Nm, a dodatkowe urządzenia zabezpieczające dobiera zgodnie z wymaganiami produktu. W ten sposób ogranicznik staje się częścią systemu ochrony przepięciowej instalacji elektrycznej.Zalety
- Klasa ochrony II / T2 / C
- Czteropolowa konstrukcja
- Znamionowy prąd wyładowczy In – 20 kA
- Maksymalny prąd wyładowczy Imax – 40 kA
- Uc 275 V AC
- Up poniżej 1,8 kV
- Czas zadziałania poniżej 25 ns
- Wskaźnik Isccr 25 kA
- Montaż na szynie DIN
- Możliwość podłączenia przewodów do 35 mm²
- Temperatura pracy −40…+70 °C
- Obudowa termoplastyczna UL 94 V-0
- Zgodność z normą IEC/EN 61643-11
Ograniczenia
- Ogranicznik T2 nie zastępuje ochrony T1 tam, gdzie jest ona wymagana
- Obudowa IP20 nie nadaje się do bezpośredniego kontaktu z wodą
- Wymagana jest odpowiednia konstrukcja rozdzielnicy
- Sposób podłączenia zależy od układu uziemienia sieci
- Długość i prowadzenie przewodów połączeniowych wpływa na skuteczność ochrony
- Może być wymagany dodatkowy bezpiecznik gG
- Dopuszczalny przekrój przewodu – do 35 mm²
- Nie zastępuje wyłączników nadprądowych ani bezpieczników w ochronie przed przeciążeniem i zwarciem
- Nie jest przeznaczony do regulacji długotrwałych odchyleń napięcia sieci
- Nie gwarantuje absolutnej ochrony przed wszystkimi przepięciami
Uwagi dotyczące bezpieczeństwa i montażu
- ⚡ Przed montażem lub podłączeniem ogranicznika odłącz zasilanie i sprawdź brak napięcia.
- Ogranicznik przepięć powinien być montowany przez wykwalifikowanego specjalistę elektryka.
- Podłączenie wykonuj zgodnie z oryginalnym schematem elektrycznym produktu i układem uziemienia sieci.
- Przed montażem sprawdź, czy Uc 275 V AC jest odpowiednie dla konkretnego systemu sieci.
- Oceń, czy wymagane jest rozwiązanie T1, T2 lub skoordynowana wielostopniowa ochrona przepięciowa.
- Nie przypisuj ogranicznikowi funkcji klasy T1, jeśli taka klasa nie jest podana.
- Montuj ogranicznik na prawidłowo zamocowanej szynie DIN 35 × 7,5 mm.
- Konstrukcja rozdzielnicy musi odpowiadać przewidywanym warunkom środowiskowym i elektrycznym.
- Przekrój przewodów dobieraj zgodnie z projektem instalacji i wymaganiami produktu, nie przekraczając 35 mm².
- Moment dokręcania śrub zacisków – 3,0 Nm.
- Przewody połączeniowe prowadź możliwie najkrócej i bez zbędnych pętli, aby ograniczyć dodatkowy spadek napięcia podczas przepływu prądu udarowego.
- Przestrzegaj prawidłowego podłączenia przewodów ochronnych i systemu uziemienia.
- Jeżeli prąd znamionowy głównego aparatu zabezpieczającego przekracza 125 A, dla produktu podano dodatkowy bezpiecznik 125 A gG.
- Końcową koordynację ochrony nadprądowej sprawdź zgodnie z instrukcją produktu i schematem projektowym.
- Uwzględnij przewidywany prąd zwarciowy i parametr Isccr 25 kA.
- Ogranicznik IP20 montuj w odpowiedniej chronionej rozdzielnicy elektrycznej zabezpieczonej przed wodą i niewłaściwymi warunkami środowiskowymi.
- Temperatura otoczenia podczas pracy musi mieścić się w zakresie od −40 °C do +70 °C.
- Ogranicznik przepięć nie zastępuje innych środków ochrony instalacji elektrycznej.
- Po silnych zdarzeniach przepięciowych lub podczas okresowej konserwacji sprawdzaj stan urządzenia zgodnie z instrukcją produktu.
- Zawsze stosuj się do oryginalnego schematu podłączenia, obowiązujących wymagań dotyczących instalacji elektrycznych i dokumentacji projektowej.
Kompatybilność i dobór ochrony
Przy doborze ogranicznika MOP4-C275/20 należy uwzględnić parametry całej instalacji elektrycznej. Do prawidłowej pracy ważne są nie tylko parametry In i Imax, ale także układ uziemienia sieci, poziom ochrony, warunki zwarciowe i konstrukcja połączeń.
Parametr Co należy sprawdzić? System sieci Czy topologia podłączenia 4P ogranicznika jest odpowiednia dla konkretnego systemu TN, TT lub innego układu sieci. Klasa ochrony Czy dla instalacji wystarczy ochrona T2, czy dodatkowo wymagana jest sekcja T1 i/lub T3. Uc – napięcie pracy Czy maksymalne napięcie trwałej pracy ogranicznika 275 V AC jest odpowiednie dla wybranego schematu połączeń. In i Imax Czy znamionowy prąd wyładowczy 20 kA i maksymalny 40 kA odpowiadają projektowej koncepcji ochrony. Up – poziom ochrony Czy charakterystyka ochronna ogranicznika i rzeczywiste warunki instalacji odpowiadają odporności chronionego urządzenia na przepięcia. Prąd zwarciowy Czy parametr Isccr 25 kA i urządzenia zabezpieczające są kompatybilne z parametrami zwarciowymi konkretnej rozdzielnicy. Podłączenie Przekrój przewodów, długość połączeń, trasę, dokręcenie zacisków i uziemienie. Dodatkowy bezpiecznik Czy zgodnie z prądem znamionowym głównego aparatu zabezpieczającego i wymaganiami produktu potrzebny jest bezpiecznik 125 A gG. Szybki przewodnik wyboru
4P | T2 / II / CIn 20 kAImax 40 kAUc 275 V ACOdpowiedni, gdy potrzebujesz:- czteropolowego ogranicznika przepięć T2;
- ochrony instalacji elektrycznej klasy II;
- znamionowego prądu wyładowczego 20 kA;
- maksymalnego prądu wyładowczego 40 kA;
- napięcia trwałej pracy 275 V AC;
- modułowego montażu na szynie DIN;
- ochrony przepięciowej rozdzielnicy elektrycznej.
Sprawdź przed wyborem:- czy układ uziemienia sieci jest kompatybilny ze schematem podłączenia ogranicznika;
- czy wymagana jest ochrona T1, T2 lub skoordynowana;
- czy Uc 275 V AC odpowiada warunkom sieci;
- czy poziom ochrony Up < 1,8 kV jest odpowiedni dla chronionego urządzenia;
- czy parametry zwarciowe są kompatybilne z Isccr 25 kA;
- czy wymagany jest dodatkowy bezpiecznik 125 A gG;
- czy w rozdzielnicy przewidziano odpowiednią szynę DIN i podłączenie przewodów.
Ważne przypomnienie: In 20 kA i Imax 40 kA są impulsowymi prądami wyładowczymi, a nie dopuszczalnymi wartościami obciążenia ciągłego. Ogranicznik przepięć T2 nie zastępuje kompletnego systemu ochrony odgromowej ani innych urządzeń ochronnych. Prawidłowa ochrona wymaga skoordynowanego rozwiązania projektowego.FAQ
Do czego służy ogranicznik przepięć MOP4-C275/20?
Urządzenie jest przeznaczone do ograniczania wpływu przepięć przejściowych na systemy rozdziału energii elektrycznej i podłączone do nich urządzenia. Jest stosowane jako część prawidłowo zaprojektowanego systemu ochrony przepięciowej.Co oznacza klasa II / T2 / C?
Jest to ogranicznik przepięć klasy II, czyli typu T2. Przeznaczony jest do ograniczania przepięć przejściowych powstających wskutek łączeń w sieci elektrycznej lub pośredniego oddziaływania pioruna.Co oznacza 4P?
4P oznacza konstrukcję czteropolową. Konkretny schemat podłączenia przewodów fazowych, neutralnego i ochronnego zależy od systemu sieci elektrycznej i konstrukcji produktu.Czy ten ogranicznik jest przeznaczony do sieci 230 V czy 275 V?
Napięcie znamionowe Uo wynosi 230 V AC, natomiast 275 V AC jest maksymalnym napięciem trwałej pracy Uc. Są to różne parametry, dlatego 275 V nie należy traktować jako znamionowego napięcia sieci.Czym różnią się In 20 kA i Imax 40 kA?
In 20 kA jest znamionowym prądem wyładowczym, a Imax 40 kA – maksymalnym deklarowanym prądem wyładowczym. Obie wartości określono dla impulsu prądowego 8/20 µs i nie oznaczają ciągłego prądu roboczego.Co oznacza poziom ochrony Up < 1,8 kV?
Jest to deklarowany poziom ochrony napięciowej ogranicznika przy znamionowym prądzie wyładowczym. Rzeczywiste napięcie na chronionym urządzeniu zależy także od konstrukcji instalacji, przewodów połączeniowych i koordynacji ochrony.Jaki jest czas zadziałania ogranicznika?
Deklarowany czas zadziałania – poniżej 25 ns.Co oznacza parametr TOV?
TOV (Temporary Overvoltage) określa przepięcie czasowe. Dla tego modelu podano wytrzymałość 335 V / 5 s oraz 440 V / 120 min. Nie są to napięcia dopuszczalne do normalnej ciągłej pracy.Czy ogranicznik chroni przed bezpośrednim uderzeniem pioruna?
Jest to ogranicznik klasy T2 przeznaczony do ograniczania przepięć przejściowych. Jeśli instalacja wymaga ochrony przed skutkami bezpośredniego przepływu prądu piorunowego, należy ocenić potrzebę zastosowania urządzenia klasy T1 lub skoordynowanego systemu T1+T2.Czy można stosować w systemie trójfazowym?
Czteropolowa konstrukcja może być stosowana w odpowiednich układach ochrony sieci trójfazowych. Przydatność podłączenia należy sprawdzić zgodnie z konkretnym systemem TN, TT lub innym układem sieci i oryginalnym schematem produktu.Czy można stosować w systemie jednofazowym?
Możliwość zastosowania tego czteropolowego ogranicznika w systemie jednofazowym należy oceniać na podstawie konkretnego schematu podłączenia produktu. Samo oznaczenie 4P nie potwierdza zgodności z każdą konfiguracją jednofazową.Kiedy wymagany jest dodatkowy bezpiecznik 125 A gG?
Podano, że gdy prąd znamionowy głównego aparatu zabezpieczającego przekracza 125 A, wymagany jest bezpiecznik 125 A gG. Końcowy układ ochrony musi być zgodny z instrukcją produktu i projektem instalacji elektrycznej.Co oznacza Isccr 25 kA?
Isccr jest wskaźnikiem wytrzymałości ogranicznika przepięć na prąd zwarciowy, istotnym przy ocenie przydatności urządzenia do konkretnych warunków zwarciowych sieci i koordynacji urządzeń zabezpieczających.Jakie przekroje przewodów można podłączyć?
Dopuszczalny przekrój przewodu dla zacisków wynosi do 35 mm². Konkretny przekrój dobiera się zgodnie z projektem elektrycznym i wymaganiami dotyczącymi podłączenia.Jaki jest moment dokręcania zacisków?
Podany moment dokręcania śrub – 3,0 Nm.Jak montuje się ogranicznik przepięć?
Urządzenie montuje się na szynie DIN 35 × 7,5 mm w rozdzielnicy elektrycznej. Podłączenie elektryczne wykonuje się zgodnie ze schematem produktu.Czy urządzenie jest odporne na wodę?
Nie. Stopień ochrony IP20 nie zapewnia ochrony przed wodą, dlatego ogranicznik należy montować w odpowiedniej rozdzielnicy elektrycznej.Co oznacza UL 94 V-0?
UL 94 V-0 jest klasyfikacją palności termoplastu opisującą zachowanie materiału w określonych warunkach badania płomieniem. Nie oznacza to, że materiał jest całkowicie niepalny.W jakim zakresie temperatur pracuje ogranicznik?
Temperatura pracy – od −40 °C do +70 °C. Temperatura przechowywania – od −25 °C do +70 °C.Czy ogranicznik zastępuje wyłącznik nadprądowy?
Nie. Ogranicznik przepięć jest przeznaczony do ochrony przed przepięciami przejściowymi, natomiast wyłączniki nadprądowe i bezpieczniki pełnią funkcje ochrony przed przetężeniami.Promfactor Baltic MOP4-C275/20 | ogranicznik przepięć 4P | T2 | 20/40 kA | 275 V AC
Czteropolowy modułowy ogranicznik przepięć klasy II (T2/C), przeznaczony do ochrony systemów rozdziału energii elektrycznej przed przepięciami przejściowymi. Znamionowy prąd wyładowczy In – 20 kA, maksymalny Imax – 40 kA (8/20 µs), maksymalne napięcie trwałej pracy Uc – 275 V AC, poziom ochrony Up – poniżej 1,8 kV. Czas zadziałania < 25 ns, Isccr – 25 kA, temperatura pracy −40…+70 °C. Montaż na szynie DIN 35 × 7,5 mm, obudowa IP20 z termoplastu UL 94 V-0. Zgodny z IEC/EN 61643-11. Przeznaczony do prawidłowo zaprojektowanych systemów ochrony przepięciowej w obiektach mieszkalnych, komercyjnych i przemysłowych.
