  • Stycznik modułowy | 2P | 2NO | 25A | 24VAC | DIN | MCF3 | Promfactor Baltic | MCF32520024 | 4772151000241

    Kod: MCF32520024
    Barcod: 4772151000241

    MCF3 25-20 – stycznik modułowy na szynę DIN z dwoma stykami zwiernymi (2NO), z cewką ~24 V AC. Prąd znamionowy 25 A (AC-7a), dla silników 8,5 A (AC-7b), szerokość 1 mod. (18 mm). Przeznaczony do zdalnego sterowania odbiorników jednofazowych – bojlera, ogrzewania elektrycznego, grupy oświetleniowej lub wentylacji.

  • Stycznik modułowy | 2P | 2NO | 25A | 24VAC | DIN | MCF3 | Promfactor Baltic | MCF32520024 | 4772151000241

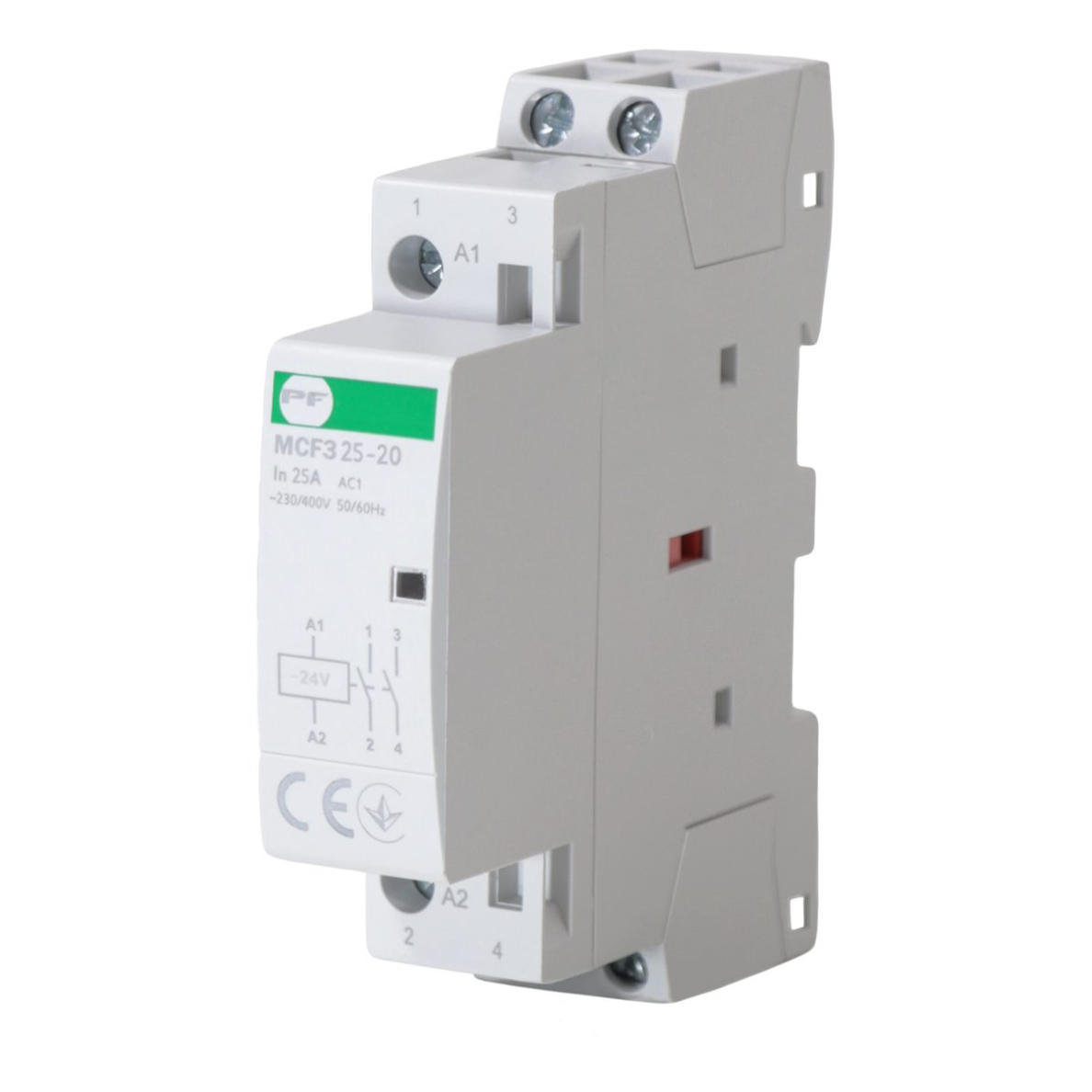

    MCF3 25-20 (MCF32520024) – stycznik modułowy na szynę DIN z dwoma stykami zwiernymi (2NO). Przeznaczony do zdalnego załączania i wyłączania odbiorników jednofazowych – bojlera, ogrzewania elektrycznego, grupy oświetleniowej lub wentylacji. Cewka ~24 V AC, prąd znamionowy 25 A (AC-7a), dla silników – 8,5 A (AC-7b).

    Najważniejsze:
    Gdy odbiornik ma być załączany według czasu, temperatury lub sygnału, termostat czy przekaźnik czasowy nie przeniosą bezpośrednio jego prądu. Stycznik 2NO przejmuje obwód mocy: odłącza zarówno fazę, jak i przewód neutralny, a urządzenie sterujące przewodzi tylko prąd cewki. Cewka ~24 V AC, dlatego obwód sterowania może być obwodem bezpiecznego niskiego napięcia (zasilanym przez transformator).
    Prąd AC-7a (ogrzewanie, oświetlenie)
    25 A
    Prąd AC-7b (silniki)
    8,5 A
    Napięcie cewki
    ~24 V AC
    Szerokość w rozdzielnicy
    1 mod. (18 mm)

    Zasada działania

    Stycznik montuje się w rozdzielnicy na szynie DIN, obok wyłącznika nadprądowego chroniącego odbiornik. Obwód mocy podłącza się do zacisków styków, a urządzenie sterujące – do zacisków cewki A1–A2.

    Gdy na cewkę zostanie podane napięcie ~24 V AC, elektromagnes przyciąga zworę: styki NO się zamykają, a NC otwierają. Po zaniku napięcia sterowania sprężyna przywraca styki do położenia początkowego. Mechanizm pracuje cicho, dlatego nadaje się także do pomieszczeń mieszkalnych.

    Dzięki temu urządzenie sterujące (przekaźnik czasowy, termostat, przekaźnik zmierzchowy, sterownik) łączy tylko niewielki prąd cewki, a prąd obciążenia przejmuje stycznik.

    Jakie korzyści daje MCF3 25-20?
    Jeden moduł realizuje całe łączenie odbiornika jednofazowego: urządzenie sterujące pracuje bez obciążenia, a bojler lub ogrzewanie jest odłączane dwubiegunowo.

    Specyfikacja techniczna

    Typ produktu Stycznik modułowy (montaż na szynie DIN)
    Producent Promfactor Baltic
    Seria / model MCF3 25-20
    Kod MCF32520024
    EAN 4772151000241
    Styki 2NO
    Liczba biegunów 2
    Prąd znamionowy AC-7a / AC-1 25 A
    Prąd znamionowy AC-7b (silniki w gospodarstwie domowym) 8,5 A
    Moc AC-7a, 230 V 5,2 kW
    Znamionowe napięcie łączeniowe (Ue) ~230/400 V
    Napięcie cewki (sterowania) (Uc) ~24 V AC
    Napięcie izolacji (Ui) 500 V
    Napięcie udarowe (Uimp) 4 kV
    Częstotliwość 50/60 Hz
    Kategorie użytkowania AC-1, AC-3, AC-7a, AC-7b

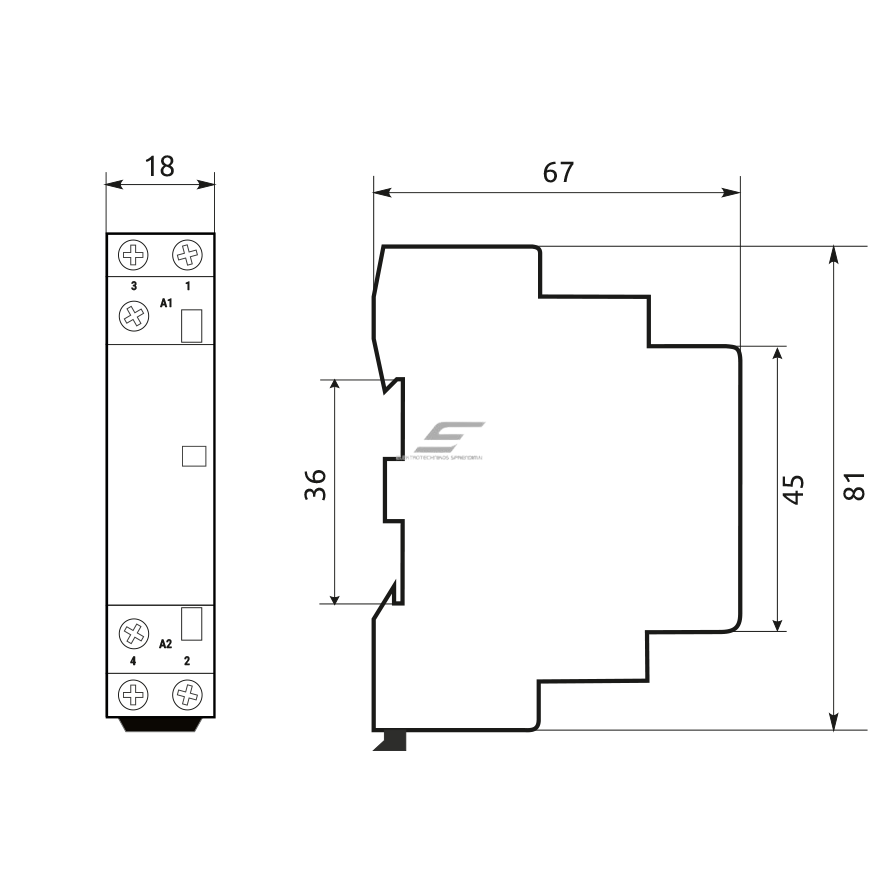

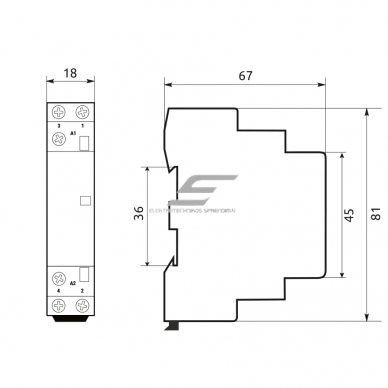

    Szerokość 1 mod. (18 mm)
    Przekrój przewodów w zaciskach 1–4 mm²
    Moment dokręcenia zacisków 0,8 Nm
    Trwałość elektryczna 100 000 cykli / mechaniczna 1 000 000 cykli
    Czas zadziałania 0,05 s
    Stopień ochrony IP20
    Temperatura pracy -25…+55 °C
    Temperatura składowania -25…+70 °C
    Wysokość n.p.m. do 2000 m
    Montaż szyna DIN TH35 (35 × 7,5 mm)
    Łączenie szyną grzebieniową nieprzewidziane
    Styki pomocnicze możliwość dołączenia (MF/AX11 1NO+1NC)
    Normy IEC/EN 61095, IEC/EN 60947-4-1

    Główne funkcje

    • Zdalne sterowanie odbiornikiem – odbiornik załącza przekaźnik czasowy, termostat, przekaźnik zmierzchowy lub sterownik przez cewkę A1–A2.
    • Ochrona urządzenia sterującego przed obciążeniem – styk zegara lub termostatu łączy tylko prąd cewki.
    • Kompaktowy montaż – na szynie DIN w rozdzielnicy, 1 mod. (18 mm).
    • Cicha praca – odpowiedni do pomieszczeń mieszkalnych i biur.
    • Styk pomocniczy – do MCF3 można dołączyć MF/AX11 (1NO+1NC) do sygnalizacji stanu lub blokady.

    Gdzie jest stosowany?

    • Grzanie bojlera w taryfie nocnej (przez przekaźnik czasowy)
    • Elektryczne ogrzewanie podłogowe i konwektory (przez termostat)
    • Grupy oświetlenia zewnętrznego i podwórza (przez przekaźnik zmierzchowy lub zegar)
    • Załączanie wentylacji i rekuperacji
    • Strefy oświetlenia w lokalach komercyjnych
    • Sterowniki inteligentnego domu, których wyjście przekaźnikowe jest za słabe dla odbiornika

    Zastosowanie według potrzeb

    Dla właściciela domu.
    Bojler grzeje w godzinach tańszej taryfy, a zegar i termostat służą dłużej, ponieważ nie łączą bezpośrednio odbiornika.
    Dla elektryka.
    Jeden moduł w rozdzielnicy, czytelnie oznaczone zaciski A1–A2 oraz 1–2 / 3–4 – szybki i porządny montaż.
    Dla integratora systemów inteligentnych.
    Zamienia słabe wyjście sterownika lub modułu Wi-Fi w niezawodne łączenie obciążenia 25 A.

    Praktyczne zastosowanie

    Jeśli bojler ma grzać tylko w taryfie nocnej, przekaźnik czasowy w ustalonych godzinach podaje napięcie na cewkę stycznika A1–A2, a stycznik przez styki 1–2 i 3–4 załącza fazę i przewód neutralny bojlera. W dzień oba bieguny są odłączone, więc bojler jest całkowicie pozbawiony napięcia.

    Zalety

    • Urządzenie sterujące nie łączy prądu obciążenia – dłużej służy
    • Montaż na szynie DIN razem z wyłącznikami nadprądowymi
    • Cicha praca
    • Jasno podane prądy AC-7a i AC-7b
    • Możliwość dołączenia styku pomocniczego MF/AX11

    Wady / ograniczenia

    • Nie chroni przed przeciążeniem i zwarciem – niezbędny wyłącznik nadprądowy
    • IP20 – tylko w suchej rozdzielnicy
    • Nie łączy się szyną grzebieniową
    • Prąd AC-7b (8,5 A) jest znacznie mniejszy niż AC-7a – do większych silników wybierz standardowy stycznik AC-3 z przekaźnikiem termicznym

    Uwagi dotyczące bezpieczeństwa i montażu

    • Przed stycznikiem niezbędny jest wyłącznik nadprądowy dobrany do przewodu i obciążenia. Stycznik nie chroni obwodu.
    • Dla silników sprawdzaj prąd AC-7b, a nie prąd AC-7a podany w nazwie; silnik dodatkowo zabezpiecz wyłącznikiem silnikowym lub przekaźnikiem termicznym.
    • Napięcie cewki (~24 V AC) musi być zgodne z napięciem sterowania – inne napięcie spali cewkę lub stycznik nie zadziała.
    • Przekrój przewodów w zaciskach – 1–4 mm², moment dokręcenia – 0,8 Nm.
    • Gdy kilka styczników obok siebie pracuje w trybie ciągłym (np. ogrzewanie przez całą noc), zostaw odstęp lub zastosuj przekładkę dystansową – zmniejsza to nagrzewanie i ryzyko zgrzania styków.
    • Montaż i podłączenie do sieci 230/400 V wykonuje wyłącznie wykwalifikowany elektryk po odłączeniu napięcia.

    Szybki przewodnik doboru

    25 A AC-7a
    8,5 A AC-7b
    2NO
    ~24 V AC
    1 mod. (18 mm)
    Sprawdzi się, gdy trzeba:
    • załączać odbiornik jednofazowy według czasu, temperatury lub sygnału
    • odłączać zarówno fazę, jak i przewód neutralny
    • chronić styk termostatu lub sterownika przed prądem obciążenia
    Przed użyciem sprawdź:
    • rodzaj obciążenia: dla ogrzewania – prąd AC-7a, dla silników – prąd AC-7b
    • napięcie cewki i wyjście urządzenia sterującego
    • miejsce w rozdzielnicy i odstępy między stycznikami pracującymi w trybie ciągłym
    • wyłącznik nadprądowy przed stycznikiem
    • Cewka prądu przemiennego (~24 V AC) – zasilaj z transformatora, nie ze źródła 24 V DC
    Ważne: Stycznik jedynie załącza i wyłącza odbiornik – nie zastępuje wyłącznika nadprądowego, zabezpieczenia silnika ani wyłącznika różnicowoprądowego.

    FAQ

    Czy stycznik chroni przed przeciążeniem i zwarciem?
    Nie – obwód chroni wyłącznik nadprądowy zamontowany przed stycznikiem.
    Czy można nim sterować pompą lub wentylatorem?
    Tak, jeśli prąd roboczy silnika nie przekracza 8,5 A (AC-7b); do większych silników (z wyższym prądem rozruchowym) wybierz standardowy stycznik AC-3.
    Dlaczego warto wybrać 2NO zamiast 1NO?
    2NO odłącza zarówno fazę, jak i przewód neutralny, dzięki czemu wyłączony odbiornik jest całkowicie pozbawiony napięcia.
    Ile miejsca zajmuje w rozdzielnicy?
    1 mod. (18 mm).
    Czy cewkę można zasilać napięciem 24 V DC?
    Nie, cewka jest przeznaczona do napięcia przemiennego ~24 V AC; napięcie stałe się do niej nie nadaje.
    Czy można dołączyć styk pomocniczy?
    Tak, do serii MCF3 pasuje styk pomocniczy MF/AX11 (1NO+1NC).

    Stycznik modułowy | 2P | 2NO | 25A | 24VAC | DIN | MCF3 | Promfactor Baltic | MCF32520024 | 4772151000241

    MCF3 25-20 (MCF32520024) – stycznik modułowy na szynę DIN z dwoma stykami zwiernymi (2NO): 25 A (AC-7a), 8,5 A dla silników (AC-7b), cewka ~24 V AC. Przeznaczony do zdalnego sterowania pracą odbiorników jednofazowych – bojlera, ogrzewania elektrycznego, grupy oświetleniowej lub wentylacji w rozdzielnicy.
