  • Stycznik modułowy | 4P | 4NO | 63A | 230VAC | DIN | MCF3 | Promfactor Baltic | MCF36340230 | 4779040154733

    Kod: MCF36340230
    Barcod: 4779040154733

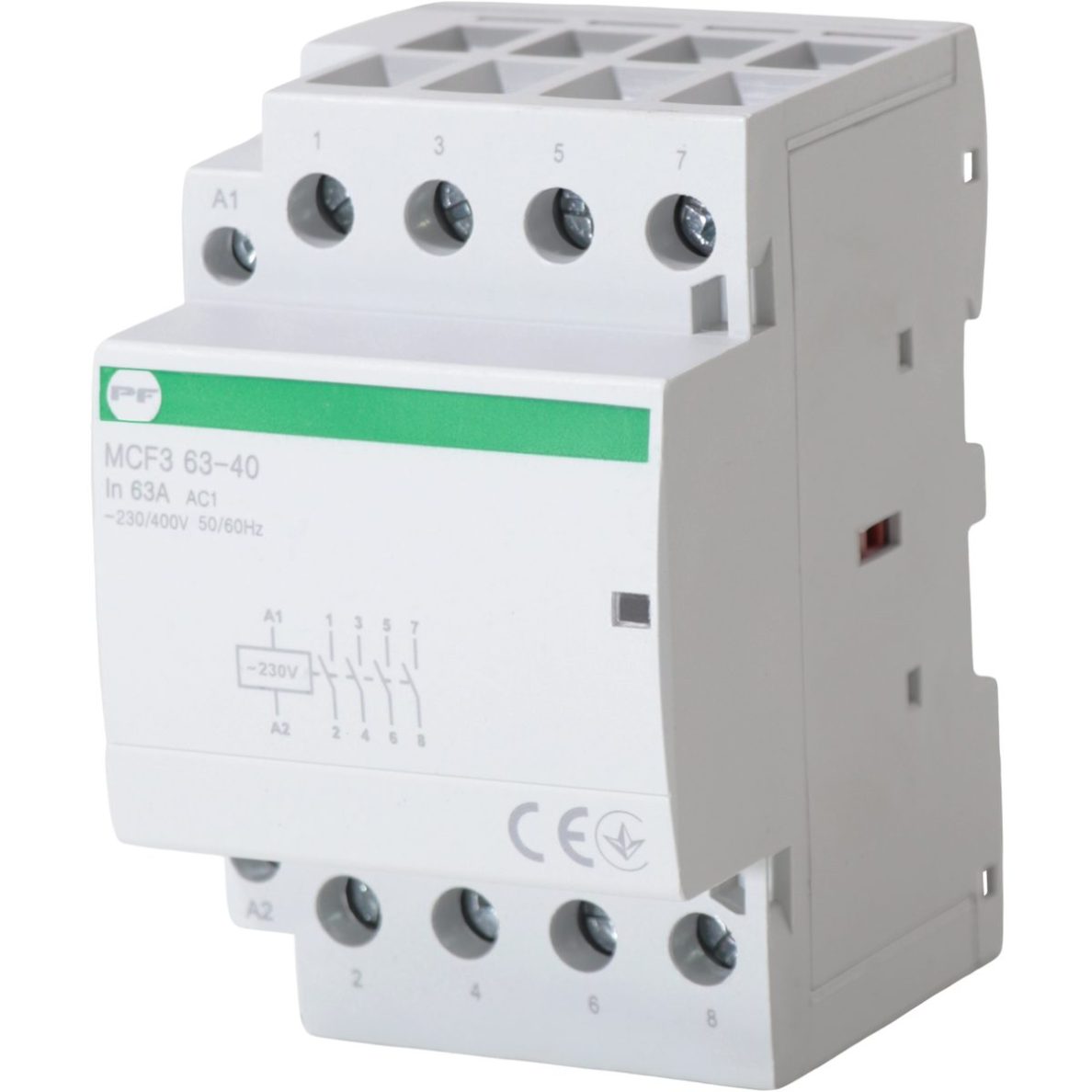

    MCF3 63-40 – stycznik modułowy na szynę DIN z czterema stykami zwiernymi (4NO), z cewką ~230 V AC. Prąd znamionowy 63 A (AC-7a), dla silników 15 A (AC-7b), szerokość 3 mod. (54 mm). Przeznaczony do zdalnego sterowania odbiorników trójfazowych – grzejników, grzałek kotłów lub grup oświetleniowych na wszystkich fazach.

  • Stycznik modułowy | 4P | 4NO | 63A | 230VAC | DIN | MCF3 | Promfactor Baltic | MCF36340230 | 4779040154733

    MCF3 63-40 (MCF36340230) – stycznik modułowy na szynę DIN z czterema stykami zwiernymi (4NO). Przeznaczony do zdalnego załączania i wyłączania odbiorników trójfazowych – grzejników, grzałek kotłów lub grup oświetleniowych na wszystkich fazach. Cewka ~230 V AC, prąd znamionowy 63 A (AC-7a), dla silników – 15 A (AC-7b).

    Najważniejsze:
    Odbiornik trójfazowy trzeba odłączać na wszystkich fazach, w przeciwnym razie wyłączone urządzenie pozostaje pod napięciem. Stycznik 4NO jednym sygnałem załącza i odłącza L1, L2, L3 i N.
    Prąd AC-7a (ogrzewanie, oświetlenie)
    63 A
    Prąd AC-7b (silniki)
    15 A
    Napięcie cewki
    ~230 V AC
    Szerokość w rozdzielnicy
    3 mod. (54 mm)

    Zasada działania

    Stycznik montuje się w rozdzielnicy na szynie DIN, obok wyłącznika nadprądowego chroniącego odbiornik. Obwód mocy podłącza się do zacisków styków, a urządzenie sterujące – do zacisków cewki A1–A2.

    Gdy na cewkę zostanie podane napięcie ~230 V AC, elektromagnes przyciąga zworę: styki NO się zamykają, a NC otwierają. Po zaniku napięcia sterowania sprężyna przywraca styki do położenia początkowego. Mechanizm pracuje cicho, dlatego nadaje się także do pomieszczeń mieszkalnych.

    Dzięki temu urządzenie sterujące (przekaźnik czasowy, termostat, przekaźnik zmierzchowy, sterownik) łączy tylko niewielki prąd cewki, a prąd obciążenia przejmuje stycznik.

    Jakie korzyści daje MCF3 63-40?
    Trójfazowy grzejnik lub grupa grzałek jest załączana i odłączana na wszystkich fazach i przewodzie neutralnym jednym aparatem.

    Specyfikacja techniczna

    Typ produktu Stycznik modułowy (montaż na szynie DIN)
    Producent Promfactor Baltic
    Seria / model MCF3 63-40
    Kod MCF36340230
    EAN 4779040154733
    Styki 4NO
    Liczba biegunów 4
    Prąd znamionowy AC-7a / AC-1 63 A
    Prąd znamionowy AC-7b (silniki w gospodarstwie domowym) 15 A
    Moc AC-7a, 400 V (obciążenie trójfazowe) 39 kW
    Znamionowe napięcie łączeniowe (Ue) ~230/400 V
    Napięcie cewki (sterowania) (Uc) ~230 V AC
    Napięcie izolacji (Ui) 500 V
    Napięcie udarowe (Uimp) 4 kV
    Częstotliwość 50/60 Hz
    Kategorie użytkowania AC-1, AC-3, AC-7a, AC-7b

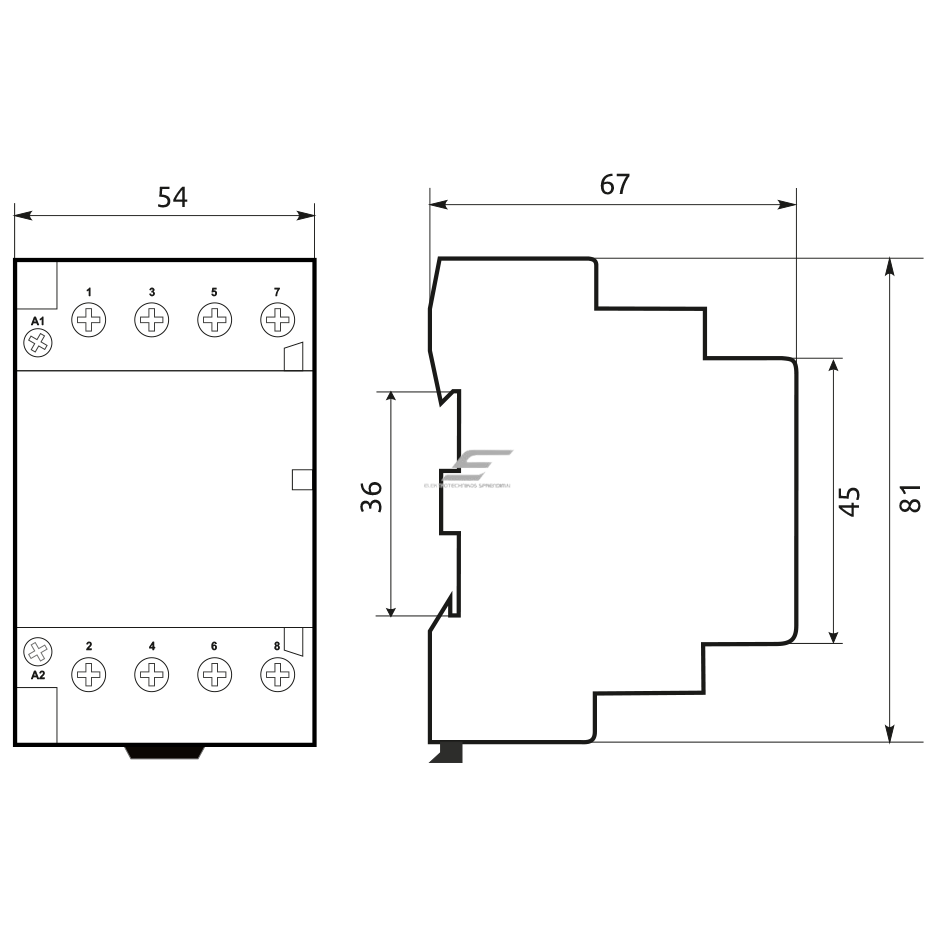

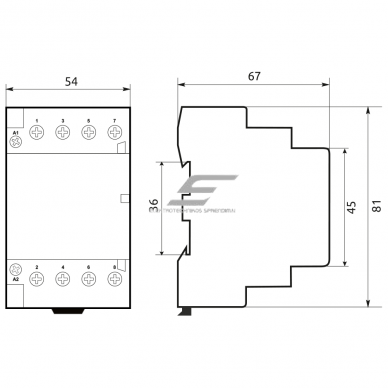

    Szerokość 3 mod. (54 mm)
    Przekrój przewodów w zaciskach 2,5–16 mm²
    Moment dokręcenia zacisków 3,5 Nm
    Trwałość elektryczna 100 000 cykli / mechaniczna 1 000 000 cykli
    Czas zadziałania 0,05 s
    Stopień ochrony IP20
    Temperatura pracy -25…+55 °C
    Temperatura składowania -25…+70 °C
    Wysokość n.p.m. do 2000 m
    Montaż szyna DIN TH35 (35 × 7,5 mm)
    Łączenie szyną grzebieniową nieprzewidziane
    Styki pomocnicze możliwość dołączenia (MF/AX11 1NO+1NC)
    Normy IEC/EN 61095, IEC/EN 60947-4-1

    Główne funkcje

    • Zdalne sterowanie odbiornikiem – odbiornik załącza przekaźnik czasowy, termostat, przekaźnik zmierzchowy lub sterownik przez cewkę A1–A2.
    • Ochrona urządzenia sterującego przed obciążeniem – styk zegara lub termostatu łączy tylko prąd cewki.
    • Kompaktowy montaż – na szynie DIN w rozdzielnicy, 3 mod. (54 mm).
    • Cicha praca – odpowiedni do pomieszczeń mieszkalnych i biur.
    • Styk pomocniczy – do MCF3 można dołączyć MF/AX11 (1NO+1NC) do sygnalizacji stanu lub blokady.

    Gdzie jest stosowany?

    • Trójfazowe grzejniki i kotły elektryczne (sterowanie stopniami mocy)
    • Grupy grzałek
    • Trójfazowa grupa oświetleniowa (naświetlacze, oświetlenie uliczne)
    • Suszarnie, piece do sauny z osobnym sterowaniem
    • Odłączanie kilku grup jednofazowych jednym sygnałem
    • Odłączanie zasilania lub grupy sygnałem awaryjnym (zgodnie z kategorią obciążenia)

    Zastosowanie według potrzeb

    Dla instalatora kotłowni lub ogrzewania.
    Jeden stopień – jeden stycznik: termostat lub sterownik łączy tylko cewkę.
    Dla elektryka.
    Wszystkie trzy fazy i przewód neutralny są odłączane razem – wyłączony grzejnik jest bez napięcia.
    Dla administratora budynku.
    Kilka grup oświetlenia lub ogrzewania odłączanych jednym sygnałem z zegara lub sterownika.

    Praktyczne zastosowanie

    Jeśli kocioł elektryczny ma dwa stopnie mocy, dla każdego stopnia stosuje się osobny stycznik 4NO. Sterownik kotła załącza pierwszy stopień, a przy dużym zapotrzebowaniu – drugi. Każdy stopień jest łączony na wszystkich fazach.

    Zalety

    • Urządzenie sterujące nie łączy prądu obciążenia – dłużej służy
    • Montaż na szynie DIN razem z wyłącznikami nadprądowymi
    • Cicha praca
    • Jasno podane prądy AC-7a i AC-7b
    • Możliwość dołączenia styku pomocniczego MF/AX11

    Wady / ograniczenia

    • Nie chroni przed przeciążeniem i zwarciem – niezbędny wyłącznik nadprądowy
    • IP20 – tylko w suchej rozdzielnicy
    • Nie łączy się szyną grzebieniową
    • Prąd AC-7b (15 A) jest znacznie mniejszy niż AC-7a – do większych silników wybierz standardowy stycznik AC-3 z przekaźnikiem termicznym

    Uwagi dotyczące bezpieczeństwa i montażu

    • Przed stycznikiem niezbędny jest wyłącznik nadprądowy dobrany do przewodu i obciążenia. Stycznik nie chroni obwodu.
    • Dla silników sprawdzaj prąd AC-7b, a nie prąd AC-7a podany w nazwie; silnik dodatkowo zabezpiecz wyłącznikiem silnikowym lub przekaźnikiem termicznym.
    • Napięcie cewki (~230 V AC) musi być zgodne z napięciem sterowania – inne napięcie spali cewkę lub stycznik nie zadziała.
    • Przekrój przewodów w zaciskach – 2,5–16 mm², moment dokręcenia – 3,5 Nm.
    • Gdy kilka styczników obok siebie pracuje w trybie ciągłym (np. ogrzewanie przez całą noc), zostaw odstęp lub zastosuj przekładkę dystansową – zmniejsza to nagrzewanie i ryzyko zgrzania styków.
    • Montaż i podłączenie do sieci 230/400 V wykonuje wyłącznie wykwalifikowany elektryk po odłączeniu napięcia.

    Szybki przewodnik doboru

    63 A AC-7a
    15 A AC-7b
    4NO
    ~230 V AC
    3 mod. (54 mm)
    Sprawdzi się, gdy trzeba:
    • załączać i odłączać odbiornik trójfazowy na wszystkich fazach
    • sterować stopniami ogrzewania
    • odłączać kilka grup jednym sygnałem
    Przed użyciem sprawdź:
    • rodzaj obciążenia: dla ogrzewania – prąd AC-7a, dla silników – prąd AC-7b
    • napięcie cewki i wyjście urządzenia sterującego
    • miejsce w rozdzielnicy i odstępy między stycznikami pracującymi w trybie ciągłym
    • wyłącznik nadprądowy przed stycznikiem
    Ważne: Stycznik jedynie załącza i wyłącza odbiornik – nie zastępuje wyłącznika nadprądowego, zabezpieczenia silnika ani wyłącznika różnicowoprądowego.

    FAQ

    Czy stycznik chroni przed przeciążeniem i zwarciem?
    Nie – obwód chroni wyłącznik nadprądowy zamontowany przed stycznikiem.
    Czy można nim sterować pompą lub wentylatorem?
    Tak, jeśli prąd roboczy silnika nie przekracza 15 A (AC-7b); do większych silników (z wyższym prądem rozruchowym) wybierz standardowy stycznik AC-3.
    Do jakiej mocy grzejnika trójfazowego nadaje się ten stycznik?
    Według danych producenta – do 39 kW przy obciążeniu AC-7a w sieci 400 V.
    Ile miejsca zajmuje w rozdzielnicy?
    3 mod. (54 mm).
    Czym go sterować?
    Przekaźnikiem czasowym, termostatem, przekaźnikiem zmierzchowym, modułem inteligentnego domu lub sterownikiem, którego wyjście jest odpowiednie dla cewki ~230 V AC.
    Czy można dołączyć styk pomocniczy?
    Tak, do serii MCF3 pasuje styk pomocniczy MF/AX11 (1NO+1NC).

    Stycznik modułowy | 4P | 4NO | 63A | 230VAC | DIN | MCF3 | Promfactor Baltic | MCF36340230 | 4779040154733

    MCF3 63-40 (MCF36340230) – stycznik modułowy na szynę DIN z czterema stykami zwiernymi (4NO): 63 A (AC-7a), 15 A dla silników (AC-7b), cewka ~230 V AC. Przeznaczony do zdalnego sterowania pracą odbiorników trójfazowych – grzejników, grzałek kotłów lub grup oświetleniowych na wszystkich fazach w rozdzielnicy.

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
