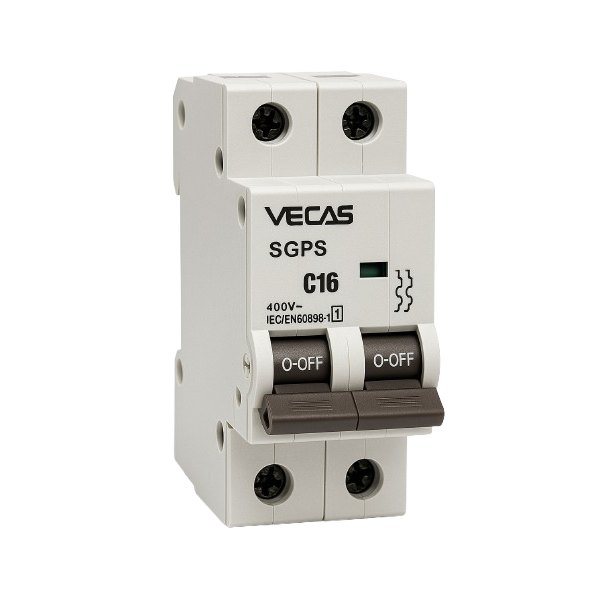

Modułowy wyłącznik nadprądowy 2P | 10A | C | 6kA | DIN | MCB Vecas

Wyłączniki automatyczne, znane również jako wyłączniki ochronne lub wyłączniki obwodów, są ważnymi elementami ochrony elektrycznej, które automatycznie przerywają obwód elektryczny, gdy jest on przeciążony lub występuje zwarcie. Są stosowane w instalacjach elektrycznych w celu ochrony urządzeń i ludzi przed awariami elektrycznymi. Wyłączniki automatyczne występują w różnych typach i mają różne charakterystyki, zależnie od miejsca użycia, obciążenia obwodu oraz innych specyfikacji.

Charakterystyki wyłączników automatycznych: Charakterystyki B, C i D:

Charakterystyka B: Stosowane w domach mieszkalnych lub w słabo obciążonych systemach. Działają, gdy wartość prądu przekracza wartość nominalną od 3 do 5 razy.

Charakterystyka C: Najczęściej stosowane zarówno w gospodarstwach domowych, jak i w obiektach komercyjnych lub przemysłowych. Ich próg działania wynosi od 5 do 10 razy więcej niż nominalny prąd, dlatego są odpowiednie do obciążeń o dużym impulsie prądu rozruchowego (np. silniki, systemy oświetleniowe).

Charakterystyka D: Stosowane w instalacjach przemysłowych, gdzie obciążenia mają bardzo wysoką wartość prądu rozruchowego (np. sprężarki, transformatory). Działają, gdy prąd przekracza nominalną wartość od 10 do 20 razy.

Zalety (plusy) wyłączników automatycznych:

Bezpieczeństwo: Wyłączniki automatyczne zapewniają, że obwody zostaną automatycznie przerwane w przypadku przeciążenia lub zwarcia, zapobiegając przegrzaniu przewodów, uszkodzeniu urządzeń lub pożarom.
Niezawodność: Są bardzo niezawodne i mogą działać przez długi czas bez konserwacji, a w przypadku awarii elektrycznej reagują automatycznie.
Łatwość obsługi: Nie trzeba wymieniać wyłącznika po jego zadziałaniu. Po przeciążeniu lub zwarciu wyłącznik automatyczny można po prostu przełączyć z powrotem do pozycji roboczej, co eliminuje konieczność wymiany bezpieczników.
Precyzyjność: Wyłączniki automatyczne działają dokładnie według nominalnego prądu i charakterystyki obwodu, zapewniając minimalne przerwy w dostawie prądu.
Ochrona przed zwarciami i przeciążeniami: Wyłączniki nie tylko chronią przed zwarciami, ale także przed długotrwałymi przeciążeniami, które mogą być szkodliwe dla systemów elektrycznych.
Uniwersalność: Istnieje wiele rodzajów wyłączników automatycznych, które pasują do różnych systemów, począwszy od małych instalacji domowych, a skończywszy na dużych systemach przemysłowych.
Łatwe przywracanie: Po zadziałaniu wyłącznika można go po prostu przełączyć z powrotem do pozycji roboczej bez konieczności jego wymiany (w przeciwieństwie do bezpieczników, które trzeba wymienić po zadziałaniu).
Wady (minusy) wyłączników automatycznych:

Wysoka cena: Wyłączniki automatyczne, zwłaszcza te z bardziej zaawansowanymi funkcjami (np. regulowane granice ochrony), są droższe niż zwykłe bezpieczniki.
Ograniczony zakres działania: Choć wyłączniki dobrze chronią przed przeciążeniami i zwarciami, nie mogą chronić przed wszystkimi rodzajami awarii elektrycznych, np. przepięciami. Wymagają dodatkowych urządzeń ochronnych.
Większe wymiary: Wyłączniki automatyczne są zazwyczaj większe niż bezpieczniki, dlatego ich montaż może wymagać więcej miejsca w rozdzielnicy.
Ograniczona ochrona przed częstymi przeciążeniami: Jeśli system elektryczny doświadcza częstych przeciążeń, wyłączniki automatyczne mogą nie w pełni chronić urządzenia przed długoterminowym uszkodzeniem z powodu długotrwałego przeciążenia.
Bardziej skomplikowana konserwacja: Niektóre bardziej zaawansowane wyłączniki automatyczne mogą wymagać więcej konserwacji lub napraw, jeśli ulegną awarii lub zadziałają niewłaściwie.
Zastosowanie wyłączników automatycznych: Instalacje domowe:

Wyłączniki charakteryzujące się charakterystyką B są najczęściej stosowane w instalacjach domowych w celu ochrony obwodów przed zwarciami i przeciążeniami. Nadają się do obwodów oświetleniowych, gniazdek i innych urządzeń o małym obciążeniu.
Wyłączniki charakteryzujące się charakterystyką C są również stosowane w domach, ale bardziej odpowiednie do miejsc, gdzie występuje większy prąd rozruchowy, na przykład do silników elektrycznych lub grzejników.
Instalacje komercyjne i przemysłowe:

Wyłączniki charakteryzujące się charakterystyką C są często stosowane w budynkach komercyjnych i przemysłowych. Nadają się do urządzeń elektrycznych o średnim prądzie rozruchowym.
Wyłączniki charakteryzujące się charakterystyką D są stosowane w urządzeniach przemysłowych, gdzie sprzęt generuje duży prąd rozruchowy, np. w celu ochrony silników ciężkich maszyn, transformatorów lub urządzeń o dużej mocy.
Duże mechanizmy i sprzęt przemysłowy:

Wyłączniki charakteryzujące się charakterystyką D stosowane są tam, gdzie prądy rozruchowe są bardzo wysokie. Dotyczy to sekcji rozdziału sieci elektrycznych, mechanizmów przemysłowych i transformatorów.
Ochrona urządzeń elektronicznych:

Niektóre wyłączniki automatyczne stosowane są w celu ochrony urządzeń elektronicznych, np. w serwerowniach lub innych wrażliwych systemach, gdzie niezbędna jest szybka i precyzyjna ochrona.
Podsumowanie: Wyłączniki automatyczne są niezbędne w nowoczesnych systemach elektrycznych, zapewniając bezpieczne dostarczanie energii elektrycznej oraz ochronę przed awariami. Mają wiele zalet, takich jak niezawodność, bezpieczeństwo i łatwe przywracanie, ale posiadają również pewne wady, takie jak wyższa cena i większe wymiary. Ich wybór zależy od przeznaczenia oraz wymaganych parametrów ochrony.

K – zadziała, gdy prąd będzie 8-12 razy większy niż nominalny prąd wyłącznika, przeznaczone do ochrony obwodów zasilających silniki, kondensatory oraz transformatory.

S – zadziała, gdy prąd będzie 13-17 razy większy niż nominalny prąd wyłącznika, przeznaczone do ochrony transformatorów sterujących.

Z – zadziała, gdy prąd będzie 2-3 razy większy niż nominalny prąd wyłącznika, przeznaczone do ochrony sprzętu komputerowego oraz innych komponentów elektronicznych.

Produkt ten jest oznaczony znakiem CE, który potwierdza zgodność ze wszystkimi obowiązującymi dyrektywami i rozporządzeniami Unii Europejskiej. Oznakowanie CE to nie tylko formalność – to ważny wskaźnik jakości i bezpieczeństwa, który gwarantuje, że produkt został odpowiednio oceniony, przetestowany i może być bezpiecznie używany na całym rynku UE.

Certyfikat CE oznacza, że produkt został oceniony według głównych kryteriów:

Wymagania bezpieczeństwa – zapewnia, że produkt nie stanowi zagrożenia dla użytkownika ani środowiska
Kompatybilność elektromagnetyczna (EMC) – urządzenie nie zakłóca pracy innych urządzeń i jest odporne na zakłócenia zewnętrzne
Normy środowiskowe – spełnia obowiązujące wymagania ekologiczne i dotyczące materiałów
Niezawodność eksploatacyjna – produkt nadaje się do długotrwałego użytkowania zgodnie z przeznaczeniem

Oznakowanie CE umożliwia:

legalne wprowadzanie i użytkowanie produktu we wszystkich krajach UE
zapewnienie wysokiego poziomu jakości i bezpieczeństwa
stosowanie w środowisku domowym, komercyjnym i przemysłowym

Znak CE jest deklaracją odpowiedzialności producenta, potwierdzającą zgodność produktu ze wszystkimi obowiązującymi normami i przepisami UE.

Co to oznacza dla Ciebie jako kupującego?

Bezpieczne użytkowanie w codziennych warunkach
Niezawodne działanie i mniejsze ryzyko awarii
Zgodność z normami i wymaganiami UE
Przydatność do zastosowań profesjonalnych
