  • Modułowy wyłącznik ochronny prądu stałego do modułów fotowoltaicznych 4P | 32A | 1000VDC | C | 10kA | DIN | MCB-DC | HSA3-DC VECAS

    Kod: HSA3-DC-4321000

    Wyłącznik nadprądowy prądu stałego serii HSA3-DC to niezawodne rozwiązanie zabezpieczające dla niskonapięciowych obwodów DC. Ten 4-biegunowy wyłącznik o prądzie znamionowym 32A, z charakterystyką typu C i mechanizmem wyzwalania termiczno-magnetycznego, przeznaczony jest do ochrony urządzeń przed przeciążeniem i zwarciem. Nadaje się do zastosowań w systemach przemysłowych, komercyjnych oraz solarnych, gdzie wymagana jest precyzyjna reakcja i trwała ochrona.

  • Specyfikacja techniczna:

    Liczba biegunów: 4P
    Napięcie znamionowe pracy (Ue): 1000V DC
    Prąd znamionowy (In): 32A
    Napięcie znamionowe izolacji (Ui): 1000V DC
    Znamionowe napięcie udarowe (Uimp): 4kV
    Maksymalna zdolność łączeniowa (Icn): 10 kA
    Robocza zdolność łączeniowa (Ics): 75% Icn
    Charakterystyka wyzwalania: Krzywa C (1–15 In)
    Mechanizm wyzwalania: Termiczny i magnetyczny
    Trwałość mechaniczna: 10 000 cykli
    Trwałość elektryczna: 1 000 cykli
    Przewody: In ≤ 32A: 1–25 mm²; In ≥ 40A: 10–25 mm²

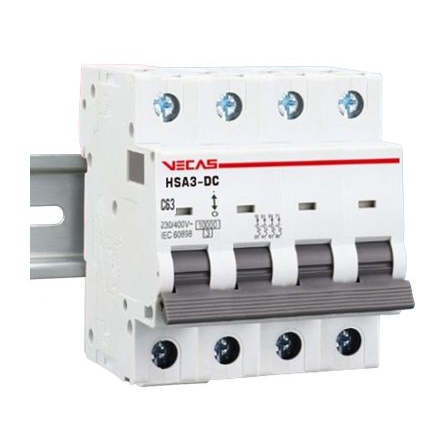

    Montaż: Na szynie DIN (standardowy)
    Temperatura pracy: od -20°C do +70°C
    Wysokość: ≤ 2000 m
    Wilgotność względna: ≤ 90%
    Stopień zanieczyszczenia: 2
    Środowisko: Bez silnych wibracji i uderzeń

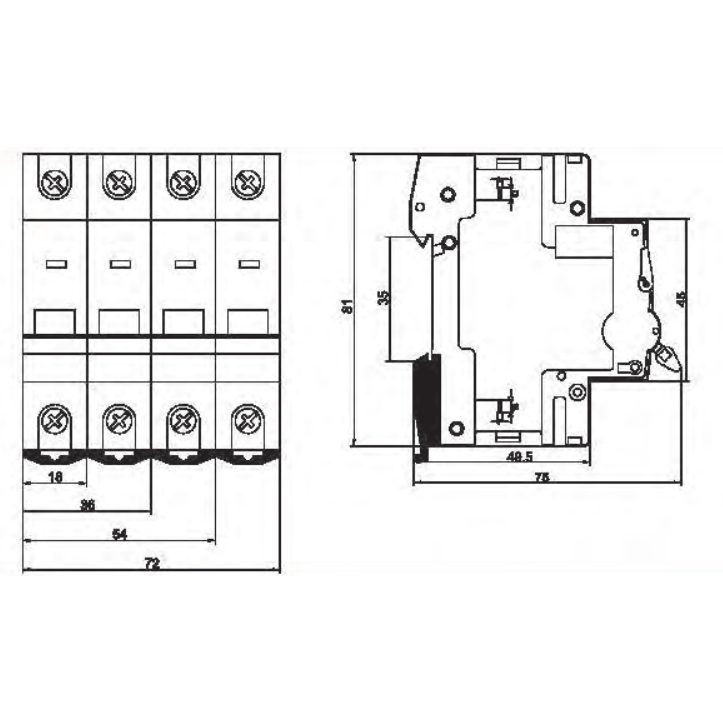

    Wymiary: 72x81x75 mm
    Waga: 0.41 kg

    Funkcje:

    Zabezpieczenie przed przeciążeniem i zwarciem

    Odpowiedni do systemów DC (fotowoltaika, akumulatory, inwertery)

    Szybka i precyzyjna reakcja zgodna z krzywą C

    Łatwy montaż na szynie DIN

    Zastosowanie:

    Elektrownie słoneczne (systemy PV)

    Rozdzielnie DC

    Stacje ładowania

    Systemy akumulatorowe

    Automatyka przemysłowa DC

    Systemy zasilania telekomunikacyjnego

    Zalety:

    Wysoka zdolność wyłączania – do 10 kA

    Niezawodne działanie nawet przy dużej wilgotności

    Prosty montaż i konserwacja

    Wady:

    Tylko do napięcia DC – nie nadaje się do sieci AC

    Ograniczona trwałość elektryczna (1000 cykli) – nie nadaje się do częstego przełączania

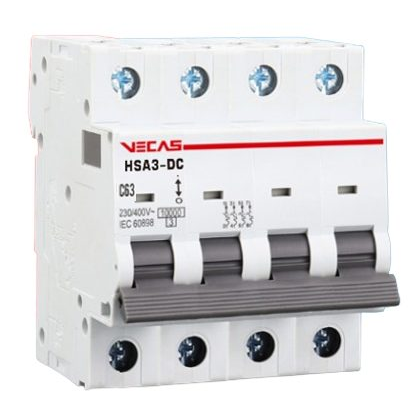

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
