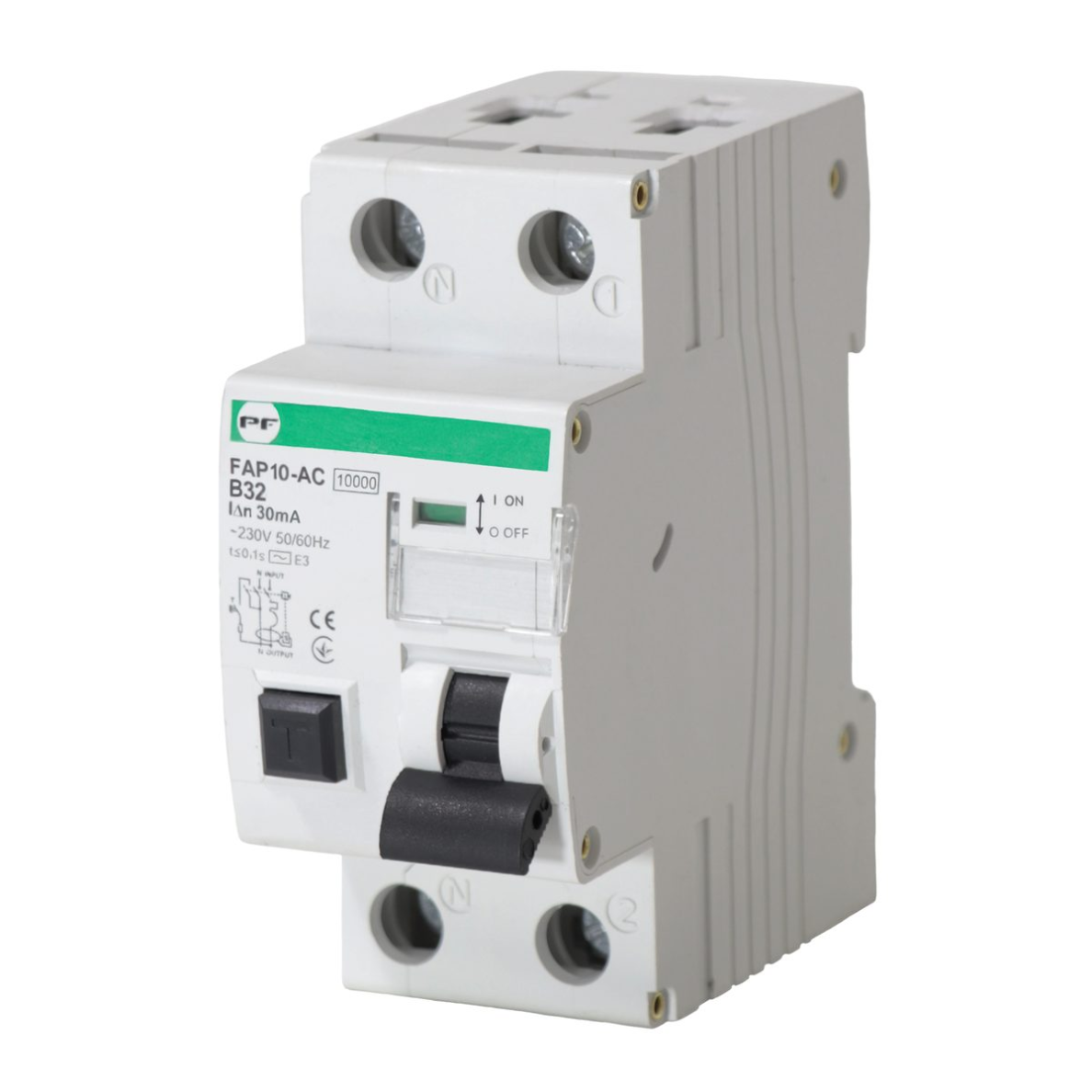

  • Modułowy | Wyłącznik różnicowoprądowy z ochroną nadprądową 2P | 32A | B | 10kA | 0,03A | Typ AC | DIN | FAP10-AC Promfactor Baltic FAP10B32030AC

    Kod: FAP10B32030AC

    Ten modułowy wyłącznik automatyczny z przekaźnikiem ochrony przed prądem upływowym to nowoczesne rozwiązanie zabezpieczeń elektrycznych, przeznaczone do użytku w budynkach mieszkalnych, administracyjnych i komercyjnych. Łączy funkcje wyłącznika automatycznego i ochrony przed prądem upływowym, zapewniając niezawodną ochronę obwodów elektrycznych przed przeciążeniami, zwarciami i upływem prądu do ziemi. Urządzenie to chroni również przed nadprądami i spełnia najsurowsze normy bezpieczeństwa elektrycznego.

  • Modułowy | Wyłącznik różnicowoprądowy z ochroną nadprądową 2P | 32A | B | 10kA | 0,03A | Typ AC | DIN | FAP10-AC Promfactor Baltic FAP10B32030AC

    FAP10B32030AC – wyłącznik różnicowonadprądowy (RCBO) Promfactor Baltic serii ECO FAP10-AC: 2P (1P+N), charakterystyka B 32 A, prąd różnicowy 30 mA, typ AC, zdolność wyłączania 10 kA. Ochrona przed przeciążeniem, zwarciem i prądem upływu w jednym aparacie – dla jednego jednofazowego obwodu ~230 V, gdy każdy obwód ma mieć własne zabezpieczenie różnicowe.

    Główna myśl:
    RCBO chroni przewód obwodu 32 A przed przeciążeniem i zwarciem, a moduł różnicowy 30 mA – ludzi przed porażeniem prądem. Typ AC reaguje na sinusoidalne przemienne prądy upływu – pasuje do obwodów oświetlenia, ogrzewania i zwykłych gniazd. W razie upływu wyłącza się tylko ten obwód, pozostałe działają dalej.
    Prąd znamionowy / charakterystyka
    B32 (32 A)
    Prąd różnicowy
    30 mA (0,03 A), typ AC
    Zdolność wyłączania
    10 kA
    Bieguny / napięcie
    2P (1P+N) / ~230 V

    Zasada działania

    Wyłącznik montuje się w rozdzielnicy na szynie DIN i podłącza do jednego obwodu jednofazowego: faza i neutralny przechodzą przez aparat, przewód PE – nie.

    Wyzwalacz termiczny reaguje na długotrwałe przeciążenie powyżej 32 A, elektromagnetyczny – na prąd zwarciowy zgodnie z charakterystyką B (B – 3–5 In, dla obwodów o małych prądach rozruchowych). Moduł różnicowy porównuje prądy fazy i neutralnego i przy 30 mA odłącza oba bieguny.

    Efekt – każdy obwód ma własne zabezpieczenie różnicowe: usterka w jednym obwodzie nie wyłącza całego domu czy mieszkania, a miejsce usterki łatwiej znaleźć.

    Dlaczego FAP10B32030AC?
    Jeden aparat modułowy zamiast osobnego wyłącznika nadprądowego i różnicowoprądowego – czytelniejszy schemat rozdzielnicy i selektywne zabezpieczenie różnicowe każdego obwodu; zdolność wyłączania 10 kA.

    Specyfikacja techniczna

    Typ produktuWyłącznik różnicowonadprądowy (RCBO)
    Producent / kodPromfactor Baltic / FAP10B32030AC
    SeriaECO FAP10-AC
    Liczba biegunów2P (1P+N)
    Prąd znamionowy (In)32 A
    Charakterystyka wyzwalaniaB
    Znamionowy prąd różnicowy (IΔn)30 mA (0,03 A)
    Typ zabezpieczenia różnicowegoAC
    Graniczna zdolność wyłączania (Icu)10 kA (10 000 A)
    Typ modułu różnicowegoElektromechaniczny
    Napięcie znamionowe (Ue)~230 V
    Częstotliwość50/60 Hz
    Napięcie izolacji (Ui)500 V
    Napięcie udarowe (Uimp)4000 V
    Klasa selektywności3
    Czas szybkiego wyłączenia≤0,1 s
    Trwałość elektryczna / mechaniczna6000 / 20 000 cykli
    Zaciskiprzewód do 25 mm²; moment dokręcenia 3,5 Nm
    Montaższyna DIN 35 × 7,5 mm
    Stopień ochronyIP20
    Temperatura pracy-25…+55 °C
    Temperatura przechowywania-25…+70 °C
    NormaIEC 61009

    Główne funkcje

    • Ochrona przed przeciążeniem – przewód obwodu 32 A nie przegrzewa się.
    • Ochrona przed zwarciem B – czulsze zadziałanie dla obwodów o małych prądach rozruchowych.
    • Ochrona różnicowa 30 mA – ochrona uzupełniająca ludzi przed porażeniem prądem.
    • Typ AC – wykrywa sinusoidalne przemienne prądy upływu.
    • Zdolność wyłączania 10 kA – pasuje także do obiektów o większym spodziewanym prądzie zwarciowym.
    • Osobne zabezpieczenie każdego obwodu – w razie upływu wyłącza się tylko jeden obwód.

    Gdzie stosować?

    • Rozdzielnice mieszkań i domów z zabezpieczeniem różnicowym obwodów
    • Obwody gniazd
    • Obwody łazienek i pomieszczeń wilgotnych
    • Obwody urządzeń kuchennych
    • Gniazda i oświetlenie zewnętrzne
    • Obwody stanowisk pracy w biurach
    • Modernizacja rozdzielnic, gdy brakuje miejsca na osobny wyłącznik różnicowoprądowy

    Zastosowanie według potrzeb

    Dla właściciela mieszkania lub domu.
    Usterka w jednym obwodzie nie wyłącza całego domu – światło i inne urządzenia działają dalej.
    Dla elektryka instalatora.
    Jeden aparat zamiast dwóch – szybszy montaż i mniej połączeń w rozdzielnicy.
    Dla projektanta.
    Seria ECO FAP10-AC oferuje charakterystyki B i C – łatwo dobrać do obciążenia.

    Praktyczne zastosowanie

    Jeżeli w mieszkaniu gniazda kuchenne zasila osobny obwód 32 A, a upływ w nim nie powinien wyłączać całego mieszkania, warto zabezpieczyć ten obwód wyłącznikiem FAP10B32030AC: przeciążenie, zwarcie i upływ 30 mA odłączą tylko gniazda w kuchni.

    Zalety

    • Ochrona przed przeciążeniem, zwarciem i upływem w jednym aparacie
    • Ochrona uzupełniająca ludzi 30 mA
    • Zdolność wyłączania 10 kA
    • Charakterystyka B 32 A
    • Selektywna ochrona – wyłącza się tylko jeden obwód
    • Przycisk „T” do okresowego testu

    Wady / ograniczenia

    • Typ AC nie pasuje do obwodów z falownikami, przemiennikami częstotliwości lub ładowaniem EV
    • Przeznaczony wyłącznie do obwodów jednofazowych
    • Droższy niż jeden wspólny wyłącznik różnicowoprądowy dla kilku wyłączników
    • Charakterystykę i prąd trzeba dobrać do przekroju przewodu

    Uwagi dotyczące bezpieczeństwa i montażu

    • Montaż wykonuje wykwalifikowany elektryk po odłączeniu zasilania i sprawdzeniu braku napięcia
    • Przekrój przewodu obwodu musi odpowiadać zabezpieczeniu 32 A
    • Fazę i neutralny podłączaj zgodnie z oznaczeniem aparatu; PE nie prowadzić przez aparat
    • Nie łącz przewodów neutralnych różnych RCBO
    • Sprawdź, czy spodziewany prąd zwarciowy nie przekracza 10 kA
    • Po montażu sprawdź przyciskiem „T” i testerem RCD

    Szybki przewodnik wyboru

    2P (1P+N)
    B32
    30 mA
    typ AC
    10 kA
    ~230 V
    Pasuje, gdy potrzebujesz:
    • osobnego zabezpieczenia różnicowego jednego obwodu
    • zabezpieczenia obwodu 32 A
    • ochrony przed przeciążeniem, zwarciem i upływem w jednym aparacie
    Sprawdź przed użyciem:
    • czy przewód pasuje do zabezpieczenia 32 A
    • czy charakterystyka B pasuje do obciążenia
    • czy typ AC pasuje do podłączanych urządzeń
    • czy spodziewany prąd zwarciowy ≤ 10 kA
    Ważne przypomnienie: RCBO nie zastępuje uziemienia ochronnego ani okresowych pomiarów instalacji elektrycznej.

    FAQ

    Czy FAP10B32030AC chroni przed zwarciem?
    Tak – zawiera wyłącznik nadprądowy o charakterystyce B i ochronę różnicową 30 mA.
    Czym różnią się charakterystyki B i C?
    B zadziała przy 3–5 In, C przy 5–10 In; C pasuje do większych prądów rozruchowych.
    Czy pasuje do falowników lub przemienników częstotliwości?
    Nie – do takich obwodów wybierz typ A, F lub B.
    Ile modułów zajmuje?
    Zajmuje 2 moduły na szynie DIN.
    Czy można nim zabezpieczyć kilka obwodów?
    Zalecany jest jeden obwód na jeden RCBO – wtedy zachowana jest selektywność.
    Jak często naciskać przycisk „T”?
    Okresowo, np. co kilka miesięcy, oraz po pracach w rozdzielnicy.

    Modułowy | Wyłącznik różnicowoprądowy z ochroną nadprądową 2P | 32A | B | 10kA | 0,03A | Typ AC | DIN | FAP10-AC Promfactor Baltic FAP10B32030AC

    Promfactor Baltic FAP10B32030AC – wyłącznik różnicowonadprądowy ECO FAP10-AC 2P B32 30 mA typ AC, 10 kA, DIN – ochrona obwodu jednofazowego przed przeciążeniem, zwarciem i prądami upływu.

    Opublikowano: 2026-11-07 · Dane zweryfikowano z kartą katalogową producenta: 2026-11-06

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
