  • Nowość   Ogranicznik przepięć T1+T2 (B+C) | 4P TN-S | Iimp 12,5 kA | Imax 50 kA | Up ≤ 1,5 kV | ze stykiem sygnalizacyjnym | LSP FLP12.5-275/4S

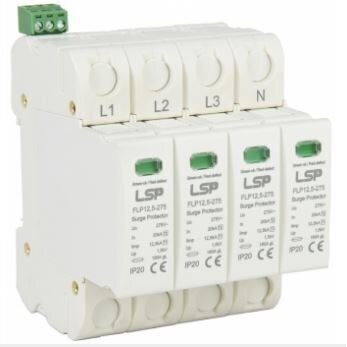

    Ogranicznik przepięć T1+T2 (B+C) | 4P TN-S | Iimp 12,5 kA | Imax 50 kA | Up ≤ 1,5 kV | ze stykiem sygnalizacyjnym | LSP FLP12.5-275/4S

    Kod: FLP12.5-275/4S
    Pytanie do produktu
    Cena 123.66 € z VAT
    ( 102.20 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    LSP FLP12.5-275/4S – kombinowany ogranicznik przepięć T1+T2 (B+C) do rozdzielnicy głównej. Przenosi częściowy prąd piorunowy 12,5 kA (10/350 µs) na biegun i ogranicza przepięcie do ≤ 1,5 kV. Układ: 4P (4+0) – do sieci TN-S: L1, L2, L3, N → PE.

  • Opis

    Ogranicznik przepięć T1+T2 (B+C) | 4P TN-S | Iimp 12,5 kA | Imax 50 kA | Up ≤ 1,5 kV | ze stykiem sygnalizacyjnym | LSP FLP12.5-275/4S

    LSP FLP12.5-275/4S – kombinowany ogranicznik przepięć T1+T2 (B+C) do rozdzielnicy głównej. Przenosi częściowy prąd piorunowy 12,5 kA (10/350 µs) na biegun i ogranicza przepięcie do ≤ 1,5 kV. Układ: 4P (4+0) – do sieci TN-S: L1, L2, L3, N → PE.

    Najważniejsze:
    Ogranicznik T1+T2 w złączu odprowadza do ziemi częściowy prąd piorunowy wpływający linią lub przez uziemienie budynku i ogranicza przepięcie w instalacji. To pierwszy stopień – czułe obwody często potrzebują jeszcze T2 lub T3.
    Klasa
    T1+T2 / I+II / B+C
    Iimp (10/350 µs)
    12,5 kA
    Up
    ≤ 1,5 kV
    Układ
    4P TN-S

    Zasada działania

    Ogranicznik montuje się w rozdzielnicy głównej (złączowej) na szynie DIN, jak najbliżej punktu zasilania, i podłącza równolegle: fazy (i N) – do zacisków ogranicznika, zacisk wspólny – do głównej szyny uziemiającej (GSU). Przed ogranicznikiem – bezpiecznik dobezpieczający zgodnie z limitem producenta.

    W normalnych warunkach warystor praktycznie nie przewodzi prądu. Gdy pojawia się przepięcie, jego rezystancja w ciągu nanosekund spada, a częściowy prąd piorunowy (10/350 µs) lub impuls łączeniowy (8/20 µs) zostaje odprowadzony do uziemienia.

    W instalacji pozostaje napięcie nie wyższe niż Up (dla tego modelu ≤ 1,5 kV), które wytrzymują aparaty w rozdzielnicy. Przegrzany lub zużyty moduł odłącza się od sieci, a wskaźnik zmienia kolor na czerwony.

    Co daje LSP FLP12.5-275/4S?
    LSP FLP12.5-275/4S na zasilaniu przejmuje częściowy prąd piorunowy do 12,5 kA na biegun i ogranicza przepięcie do ≤ 1,5 kV – to pierwszy i najważniejszy stopień ochrony, bez którego ograniczniki T2 i T3 w rozdzielnicach odbiorczych mogą nie przetrwać bezpośredniego lub bliskiego wyładowania.

    Dane techniczne

    Typ produktu Ogranicznik przepięć T1+T2
    Producent / model LSP FLP12.5-275/4S
    Klasa (IEC / EN 61643-11) T1+T2 / I+II / B+C
    Liczba biegunów / układ 4P (4+0) – do sieci TN-S: L1, L2, L3, N → PE
    Napięcie znamionowe Un 230 V AC
    Napięcie trwałej pracy Uc 275 V AC
    Prąd udarowy Iimp (10/350 µs) 12,5 kA na biegun
    Znamionowy prąd wyładowczy In (8/20 µs) 20 kA
    Maks. prąd wyładowczy Imax (8/20 µs) 50 kA
    Poziom ochrony Up ≤ 1,5 kV
    Maks. bezpiecznik dobezpieczający 160 A gG
    Wytrzymałość zwarciowa ISCCR 25 kA
    Zaciski do 35 mm², moment dokręcenia 4,5 N·m
    Styk zdalnej sygnalizacji Tak (styk przełączny)
    Element ochronny Warystor wysokoenergetyczny (MOV), wymienny moduł
    Norma IEC 61643-11:2011, EN 61643-11:2012
    Montaż Szyna DIN 35 mm
    Stopień ochrony IP20

    Główne funkcje

    • Odprowadzanie częściowego prądu piorunowego – Iimp 12,5 kA (10/350 µs) na biegun, gdy piorun uderzy w budynek lub linię w pobliżu.
    • Ograniczanie przepięć łączeniowych – In 20 kA i Imax 50 kA (8/20 µs) – od przełączeń w sieci, silników i transformatorów.
    • Poziom ochrony Up ≤ 1,5 kV – dla aparatów w rozdzielnicy i urządzeń o wytrzymałości 2,5 kV lub wyższej.
    • Rozłącznik termiczny – zużyty warystor odłącza się od sieci, ograniczając ryzyko pożaru.
    • Wskaźnik stanu – kolor zielony / czerwony pokazuje, czy moduł nadal chroni.
    • Moduły wymienne – moduł, który zadziałał wyjmuje się i wymienia, podstawa i przewody zostają na miejscu.
    • Styk zdalnej sygnalizacji – styk przełączny do przekazania informacji o zadziałaniu do PLC, BMS lub alarmu GSM.

    Schemat podłączenia – 4P (4+0) – trójfazowe zasilanie TN-S

    4P (4+0) – trójfazowe zasilanie TN-S – LSP FLP12.5-275/4S | elsprendimai.eu
    ☝ Kliknij schemat – otworzy się powiększona wersja.
    ⚠ Schemat ma charakter poglądowy i może zawierać nieścisłości. Przed podłączeniem sprawdź go z instrukcją producenta i oznaczeniami na urządzeniu.
    Za montaż odpowiada wykonujący go wykwalifikowany elektryk. UAB „Elektrotechnikos sprendimai” nie ponosi odpowiedzialności za podłączenie ani ewentualne błędy.

    Najczęstsze błędy podłączenia

    ✗ Długie przewody do ogranicznika i PE Każdy dodatkowy metr dodaje ok. 1 kV do Up – ochrona przestaje działać. Łączna długość przewodów – do 0,5 m.
    ✗ Ogranicznik za zwykłym RCD Prąd wyładowczy płynie przez RCD – wyłącznik zadziała lub ulegnie uszkodzeniu. Ogranicznik – przed RCD lub za RCD typu S.
    ✗ 4P (4+0) w sieci TT Prąd zwarciowy uszkodzonego warystora L–PE jest za mały, by przepalić bezpiecznik – na obudowach pozostaje napięcie. Do sieci TT – wyłącznie „3+1”.
    ✗ PE do najbliższego zacisku, a nie do szyny Droga przez zaciski innych aparatów dodaje indukcyjności i niebezpiecznie podnosi napięcie w rozdzielnicy. PE – bezpośrednio do głównej szyny uziemiającej (GSU).
    ✗ Tylko T2 w budynku z instalacją odgromową Ogranicznik T2 nie jest przeznaczony do częściowego prądu piorunowego (10/350 µs) i może eksplodować. Przy instalacji odgromowej na zasilaniu potrzebny jest T1+T2.

    Czym różni się od podobnych modeli?

    • LSP FLP12.5-275/4 – 4P TN-S | Iimp 12,5 kA | Up ≤ 1,5 kV – Nie ma styku sygnalizacyjnego – tańszy, gdy monitorowanie nie jest potrzebne.
    • LSP FLP7-275/4S – 4P TN-S | Iimp 7 kA | Up ≤ 1,5 kV – Iimp 7 kA na biegun – wystarcza bez instalacji odgromowej, przy zasilaniu z linii napowietrznej.
    • LSP FLP12.5-275/3S+1 – 3+1 TT/TN-S | Iimp 12,5 kA | Up ≤ 1,5 kV – Inny układ – 3P+N (3+1) – do sieci TT i TN-S: L1, L2, L3 → N warystory, N → PE iskiernik (Iimp 50 kA).
    • SCHELINGER A51-SPD03-4P-B+C – 4P | Iimp 12,5 kA | Up ≤ 2,0 kV – Inny producent.

    Gdzie się stosuje?

    • Rozdzielnica główna domu jednorodzinnego zasilanego linią napowietrzną
    • Budynki z instalacją odgromową (LPS) – złącze lub rozdzielnica główna
    • Budynki gospodarcze, magazynowe i produkcyjne z długimi liniami
    • Węzły cieplne, przepompownie, kotłownie
    • Strona AC instalacji PV – rozdzielnica, do której podłączony jest falownik
    • Rozdzielnice systemów telekomunikacyjnych, alarmowych i monitoringu wizyjnego
    • Budynki wolnostojące zasilane kablem z budynku głównego
    • Budowa i modernizacja rozdzielnic według projektu ochrony odgromowej

    Dobór i montaż

    • Układ dobierz do sieci: TN-C – 3P między L a PEN, TN-S – 4P (4+0), TT – tylko „3+1” z iskiernikiem N–PE.
    • Przy instalacji odgromowej wartość zależy od poziomu ochrony (LPL): dla LPL III–IV zwykle wystarcza 12,5 kA na biegun, dla LPL I–II potrzeba więcej – policzymy.
    • Modele 5–8 kA na biegun wybieraj tam, gdzie nie ma instalacji odgromowej, a zagrożenie przychodzi linią napowietrzną.
    • Ogranicznik montuje się w złączu przed wyłącznikiem różnicowoprądowym (lub za RCD typu S), aby prąd wyładowczy nie płynął przez RCD.
    • Bezpiecznik dobezpieczający – w granicach podanych przez producenta; jeśli bezpiecznik przyłącza jest większy, daj ogranicznikowi osobny (np. 125 A gG).

    Zastosowanie według potrzeb

    Dla właściciela domu.
    Jeden rząd modułów DIN na zasilaniu chroni kocioł, pompę ciepła, falownik i sprzęt AGD przed przepięciami pojawiającymi się podczas burz.
    Dla elektryka.
    Przejrzyste schematy dla sieci TN-C, TN-S i TT, moduły wymienne – łatwy montaż i serwis po burzy.
    Dla projektanta.
    Deklarowane wartości Iimp, In, Imax i Up według IEC / EN 61643-11 – można je wpisać do projektu ochrony odgromowej i dobrać koordynację z T2 / T3.

    Zastosowanie w praktyce

    Jeśli dom na wsi jest zasilany linią napowietrzną i po każdej burzy pada sterownik kotła lub router, w rozdzielnicy głównej przed RCD zamontuj ogranicznik T1+T2 z krótkimi przewodami do szyny uziemiającej, a przy wrażliwej elektronice – stopień T2 lub T3.

    Zalety

    • Kombinowana ochrona T1+T2 w jednym urządzeniu
    • Wartość Iimp (10/350 µs) podana w danych producenta
    • Up ≤ 1,5 kV – odpowiedni dla standardowych aparatów w rozdzielnicy
    • Rozłącznik termiczny i wskaźnik stanu
    • Moduły wymienne – naprawa bez odłączania przewodów
    • Styk sygnalizacyjny do zdalnego monitorowania
    • Iimp 12,5 kA na biegun – do budynków z instalacją odgromową (LPL III–IV)

    Wady / ograniczenia

    • Nie zastępuje ochrony T2 / T3 w rozdzielnicach oddalonych od zasilania ani przy wrażliwej elektronice
    • Wymaga krótkich przewodów i dobrej szyny uziemiającej – inaczej rzeczywisty Up rośnie
    • Droższy od ogranicznika T2 – ale T2 nie zastąpi stopnia T1 w złączu

    ⚡ Uwagi dotyczące bezpieczeństwa i montażu

    • Montuj wyłącznie po odłączeniu napięcia; sprawdź brak napięcia na wszystkich biegunach.
    • Ogranicznik podłączaj przed wyłącznikiem różnicowoprądowym (RCD) lub za RCD typu S.
    • Przewód PE do głównej szyny uziemiającej (GSU) – nie cieńszy niż 16 mm² Cu, jak najkrótszy i bez pętli.
    • Wartość bezpiecznika dobezpieczającego – zgodnie z limitem producenta; jeśli bezpiecznik przedlicznikowy jest większy, przewidź osobny bezpiecznik dla ogranicznika.
    • Przed pomiarem rezystancji izolacji wyjmij moduły lub odłącz ogranicznik.
    • Prace wykonuje wykwalifikowany elektryk; po burzy sprawdź wskaźniki.
    ☝ Z doświadczenia
    • Przed zakupem wersji 4P sprawdź, czy złącze to faktycznie TN-S (osobne N i PE). Wiele przyłączy w krajach bałtyckich to jeszcze TN-C – PEN rozdziela się w rozdzielnicy, a ogranicznik podłącza za punktem podziału.
    • Podłącz styk sygnalizacyjny do PLC, BMS lub alarmu GSM – na obiekcie bezobsługowym o zadziałaniu modułu dowiesz się tego samego dnia, a nie po następnej burzy.
    • Przewody do ogranicznika i od niego do PE – jak najkrótsze, łączna długość do 0,5 m. Każdy dodatkowy metr dodaje ok. 1 kV do Up i ochrona traci sens.
    • Przewód PE prowadź prosto do głównej szyny uziemiającej, nie przez zaciski innych aparatów. W obwodzie typu 1 – co najmniej 16 mm² Cu.
    • Przed pomiarem rezystancji izolacji (500–1000 V) wyjmij moduły lub odłącz ogranicznik – inaczej miernik pokaże „upływ”, a moduły mogą ulec uszkodzeniu.
    • Sprawdzaj wskaźnik po każdej burzy i co najmniej raz w roku. Trzymaj na obiekcie zapasowy moduł – wymiana trwa minutę: odłącz tylko bezpiecznik lub wyłącznik ogranicznika, całej rozdzielnicy nie trzeba wyłączać.
    • Jeśli do rozdzielnic końcowych jest ponad 10 m lub zasilają czułą elektronikę, daj tam osobny ogranicznik typu 2 lub 3 – sam ogranicznik w złączu nie wystarczy.
    ☝ Elsprendimai.eu poleca: Do ogranicznika przydadzą się bezpieczniki i podstawy bezpiecznikowe jako dobezpieczenie, szyny wyrównania potencjałów do uziemienia, a do rozdzielnic odbiorczych i wrażliwej elektroniki – ograniczniki T2 i T3. Cały system pomoże zaplanować przewodnik doboru T1+T2.

    Szybki przewodnik doboru

    T1+T2 / I+II / B+C
    12,5 kA
    ≤ 1,5 kV
    4P TN-S

    Sprawdzi się, gdy potrzebujesz:

    • Ochrony zasilania, gdy budynek ma instalację odgromową lub jest zasilany linią napowietrzną
    • Stopnia T1+T2 w jednym urządzeniu w rozdzielnicy głównej
    • Jasnych wartości Iimp, In i Up do projektu lub odbioru

    Sprawdź przed zastosowaniem:

    • Układ sieci: TN-C, TN-S czy TT – od niego zależy schemat
    • Czy jest instalacja odgromowa i jaki poziom ochrony (LPL) – od tego zależy Iimp
    • Wartość bezpiecznika przedlicznikowego i miejsce w rozdzielnicy pozwalające na krótkie przewody

    Ważne przypomnienie: Ogranicznik T1+T2 na zasilaniu nie zastępuje instalacji odgromowej, uziemienia ani ochrony T2 / T3 w oddalonych rozdzielnicach – to tylko pierwszy stopień.

    FAQ

    Czy sam ogranicznik T1+T2 w złączu wystarczy?
    W małym domu, gdzie wszystkie rozdzielnice są przy złączu, często tak. Jeśli są rozdzielnice dalej niż 10 m, falownik PV, kotłownia z elektroniką lub serwerownia – dodaj tam typ 2 lub 3.
    Co zrobić, gdy wskaźnik zrobi się czerwony?
    Moduł wykonał swoją pracę i już nie chroni. Wymień go na moduł tej samej serii – podstawa i przewody zostają.
    Kiedy potrzeba 12,5 kA, a kiedy wystarczy 5–8 kA?
    Jeśli budynek ma instalację odgromową – 12,5 kA na biegun lub więcej zależnie od LPL. Bez niej, przy zasilaniu linią napowietrzną, zwykle wystarcza 5–8 kA na biegun; 5 kA – dla obiektów o mniejszym ryzyku z krótkim przyłączem.
    Jakim przewodem podłączyć ogranicznik?
    Fazy – przewodem o przekroju takim samym lub mniejszym niż zasilanie, ale nie cieńszym niż minimum producenta; PE – co najmniej 16 mm² Cu, oba jak najkrótsze.
    Czy ogranicznik wymaga osobnego uziomu?
    Nie, podłącza się go do głównej szyny uziemiającej (GSU), do której przyłączony jest uziom budynku i połączenia wyrównawcze.
    Jak długo działa ogranicznik?
    Zależy to od liczby burz i wielkości przepięć; wymień moduł, gdy wskaźnik zmieni kolor na czerwony, i sprawdzaj go po każdej silnej burzy.
    Nie wiesz, który wybrać? Zobacz przewodnik doboru ograniczników T1+T2 lub napisz do nas – dobierzemy według schematu Twojej rozdzielnicy.

    Dokumenty i źródła

    Ogranicznik przepięć T1+T2 (B+C) | 4P TN-S | Iimp 12,5 kA | Imax 50 kA | Up ≤ 1,5 kV | ze stykiem sygnalizacyjnym | LSP FLP12.5-275/4S

    LSP FLP12.5-275/4S – ogranicznik przepięć T1+T2 (B+C) do rozdzielnicy głównej: Iimp 12,5 kA, Imax 50 kA, Up ≤ 1,5 kV. Chroni instalację przed częściowymi prądami piorunowymi i przepięciami łączeniowymi.
