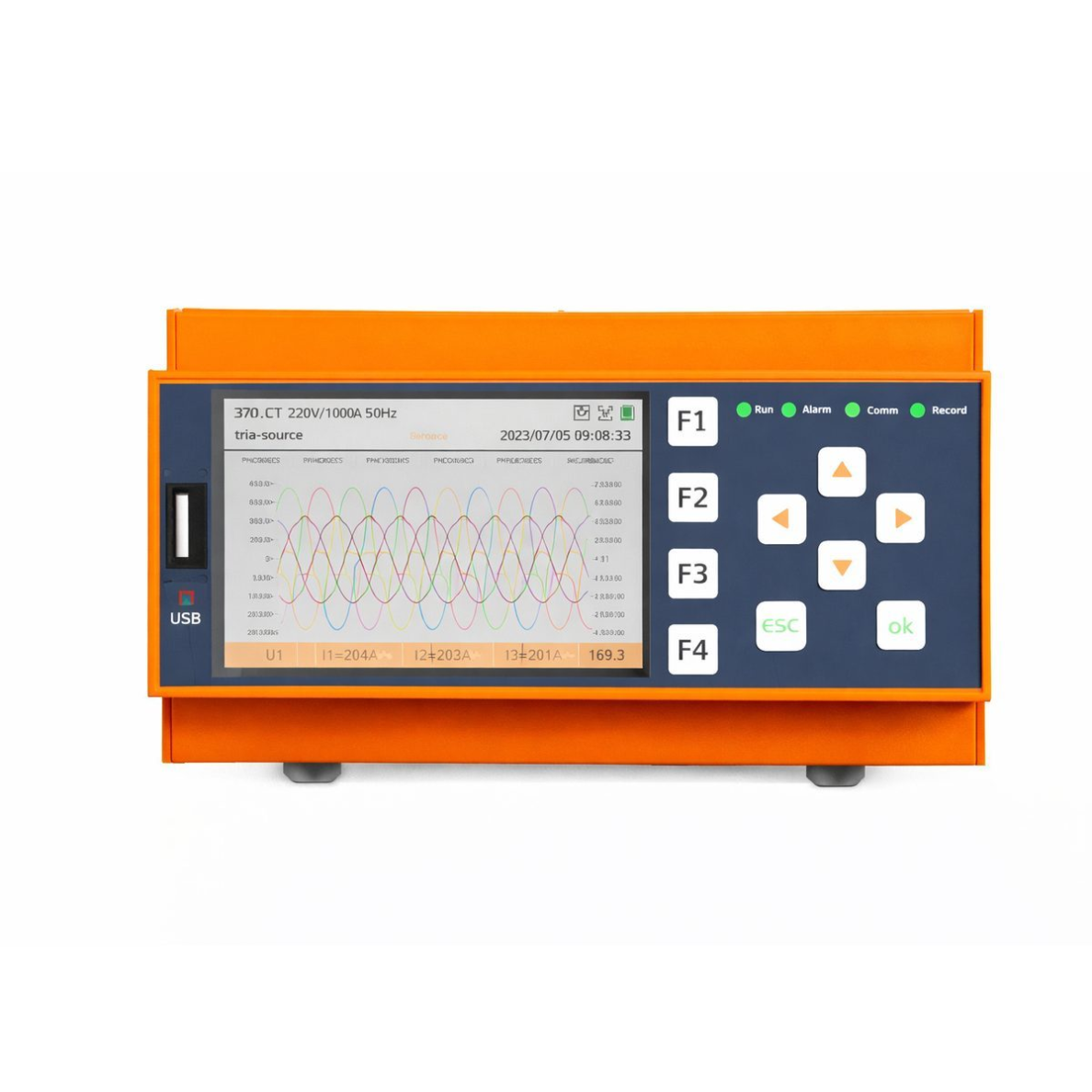

Panelowy analizator mocy i jakości energii elektrycznej z cewkami Rogowskiego | 3,5" ekran IPS | Waveform | MODBUS TCP/IP | RS485 | ME831

Specyfikacja techniczna

Typ: Panelowy analizator mocy i jakości energii elektrycznej
Model: ME831
Wyświetlacz: 3,5" kolorowy IPS
Zasilanie: 85–305 V AC / 100–430 V DC
Komunikacja: Ethernet MODBUS TCP/IP; MODBUS RS485
Analiza harmonicznych: 1–50 harmoniczna
Magazynowanie danych: karta TF (microSD) 32 GB; odczyt danych przez pamięć USB
Montaż: Panelowy (do rozdzielnicy)

Obsługa czujników prądu i napięcia

Cewki Rogowskiego (zalecane):
100 A – MRC-16
300 A – MRC-24
600 A – VRC-36
1000 A – NRC-XL-100
3000 A – NRC-XL-150
6000 A – NRC-XL-200

Cęgi prądowe:
ST08 – 10 A / 100 mA / 10 A
ST08 – 10 A / 320 mV

Pomiar napięcia: Bezpośredni lub przez przekładnik napięciowy (VT) – do 500 kV

Mierzone parametry

Napięcie i prąd
Moc czynna, bierna i pozorna
Energia elektryczna
Współczynnik mocy (cos φ)
Częstotliwość
Wartości maksymalne i minimalne
Harmoniczne (1–50)
Nierównowaga faz
Kąt fazowy
Wzrosty (swell) i zapady napięcia (sag)
Podgląd przebiegów (waveform) w czasie rzeczywistym

Rejestracja zdarzeń i danych

Typ zdarzenia
Czas rozpoczęcia
Czas trwania
Wartość amplitudy
Wartości RMS napięcia 1/2
Przebieg napięcia

Funkcje

Profesjonalna analiza jakości energii elektrycznej
Wizualizacja przebiegów (waveform)
Analiza harmonicznych do 50. harmonicznej
Rejestracja zdarzeń (zapady, wzrosty, zakłócenia)
Gromadzenie i eksport danych
Integracja MODBUS TCP/IP i RS485
Praca z cewkami Rogowskiego bez przerywania obwodów elektrycznych

Zastosowanie

Inżynier / specjalista ds. energetyki:
Umożliwia analizę jakości energii, harmonicznych, nierównowagi i obciążeń; odpowiedni do audytów energetycznych, projektów przemysłowych i diagnostyki usterek.

Elektryk / integrator systemów:
Montaż panelowy, komunikacja Modbus TCP / RS485 oraz szeroka obsługa czujników umożliwiają łatwą integrację z systemami BMS, SCADA i PLC.

Zarządca budynku i zaawansowany użytkownik:
Doskonałe rozwiązanie dla budynków komercyjnych, zakładów produkcyjnych oraz instalacji fotowoltaicznych, gdzie istotne jest monitorowanie zarówno zużycia energii, jak i jej jakości.

Zalety

Duży wyświetlacz IPS z wizualizacją przebiegów
Rozszerzona analiza jakości energii i zdarzeń
Rejestracja i eksport danych
MODBUS TCP/IP + RS485
Szeroki zakres czujników do 6000 A
Odpowiedni do profesjonalnych audytów

Wady

Cewki Rogowskiego i cęgi prądowe nie są w zestawie
Przeznaczony do zastosowań profesjonalnych
Wymagany prawidłowy dobór czujników
