  • Automatyczny przełącznik zasilania rezerwowego ATS SaiLingsi SLQ1 | 4P | 1000 A | 400 V | kontrola jednej fazy | 2 wejścia – 2 wyjścia

    Kod: ES-2SLQ1-1000A/4
    Cena 968.00 € z VAT
    ( 800.00 € bez VAT )
    Kup więcej, płać mniej
    10+ szt.  – 677.60 € za szt. -30%

    SaiLingsi SLQ1 4P 1000 A – automatyczny przełącznik zasilania rezerwowego z kontrolą jednej fazy i oddzielnymi wyjściami. 400 V, AC-33iB.

  • Automatyczny przełącznik zasilania rezerwowego ATS SaiLingsi SLQ1 | 4P | 1000 A | 400 V | kontrola jednej fazy | 2 wejścia – 2 wyjścia

    SaiLingsi SLQ1 to rozdzielnicowy automatyczny przełącznik (ATS) dla dwóch źródeł: podstawowego (I) i rezerwowego (II). Po zaniku zasilania podstawowego odbiory są automatycznie przełączane na rezerwę i wracają po jego przywróceniu. 4P, 1000 A, 400 V, kontrola jednej fazy.

    Najważniejsze
    Jedno urządzenie ze zintegrowanym sterownikiem, napędem silnikowym i dźwignią I-0-II. Producent podaje automatyczny powrót na źródło podstawowe i wejście sterowania przeciwpożarowego. Ui, Uimp, Icw i czas przełączania zależą od wielkości obudowy.
    Bieguny / prąd
    4P / 1000 A
    Kontrola napięcia
    1 faza (230 V)
    Przełączanie
    < 3–5 s (wg obudowy)
    Zaciski
    2 wejścia – 2 wyjścia

    Jak działa

    Sterownik kontroluje napięcie źródeł. Gdy źródło podstawowe I zaniknie (próg producenta – napięcie poniżej 85 % Ue), a rezerwowe II jest pod napięciem, napęd silnikowy przestawia styki na II. Po powrocie I przełącznik automatycznie wraca na I.

    Przełącznik kluczykowy wybiera tryb automatyczny lub ręczny. W trybie ręcznym pozycje I, 0 lub II wybiera się dźwignią; w pozycji 0 oba źródła są odłączone. Dźwignię można zablokować kłódką.

    Producent podaje wejście sterowania przeciwpożarowego – podłącza się do niego sygnał z systemu sygnalizacji pożaru.

    Kontrola jednej fazy: sterownik jest zasilany z 230 V (L–N) i kontroluje to napięcie. Zaciski „2 wejścia – 2 wyjścia“: każdy moduł przełącznika ma osobne wyjście, dlatego wyjścia po stronie odbiorów łączy się zgodnie ze schematem podłączenia urządzenia.

    Dane techniczne

    Typ Automatyczny przełącznik (ATS) ze zintegrowanym sterownikiem
    Producent, model SaiLingsi (Wenzhou) Electronics Co., Ltd – SLQ1-1000A/4
    Bieguny 4P
    Prąd znamionowy 1000 A
    Napięcie robocze Ue AC 400 V, 50 Hz
    Napięcie sterowania AC 230 V
    Kategoria użytkowania AC-33iB
    Klasa PC (dane producenta)
    Napięcie izolacji Ui 500–800 V (wg obudowy)
    Napięcie udarowe Uimp 6–8 kV (wg obudowy; na tabliczce SLQ1-100 – 8 kV)
    Prąd krótkotrwały wytrzymywany Icw 5–16 kA (wg obudowy)
    Czas przełączania < 3 s – 5 s (wg obudowy)
    Kontrola napięcia Jedna faza, L–N 230 V
    Układ zacisków 2 wejścia – 2 oddzielne wyjścia
    Trwałość mechaniczna 9000 cykli
    Próg odchylenia napięcia < 85 % Ue
    Sterowanie Auto / ręczne (kluczyk), dźwignia I-0-II, blokowana
    Funkcje dodatkowe Automatyczny powrót, wejście sterowania przeciwpożarowego
    Kategoria instalacji / stopień zanieczyszczenia II / 3
    Temperatura otoczenia −5…+40 °C (średnia dobowa ≤ +35 °C)
    Wysokość do 2000 m
    Norma GB/T 14048.11 (tabliczka)
    Źródło danych Tabliczka znamionowa i informacje techniczne SaiLingsi

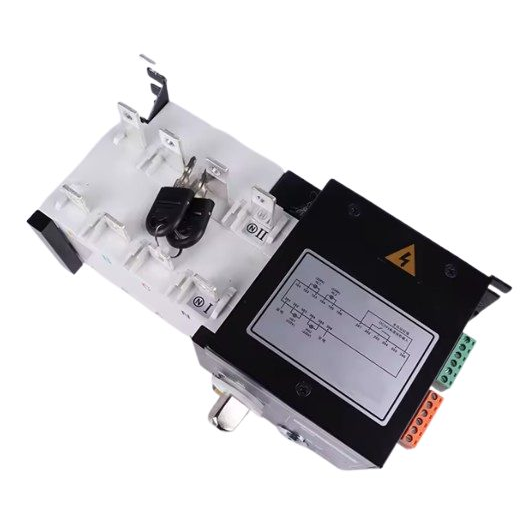

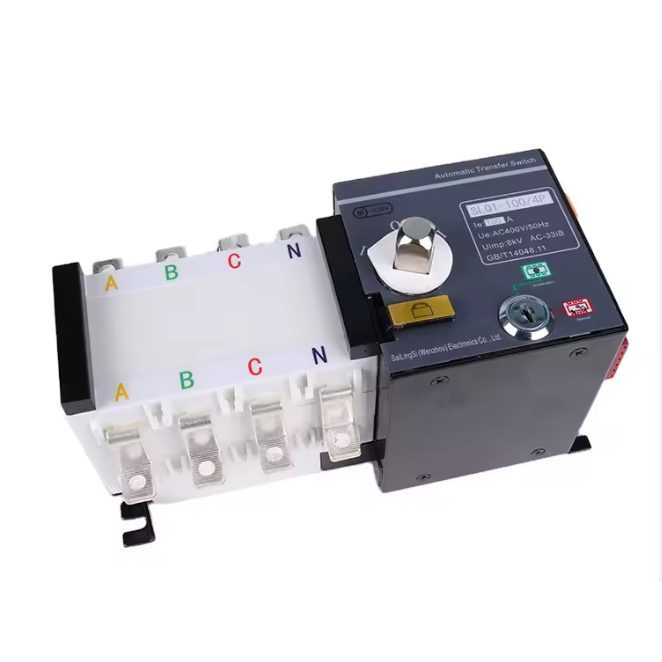

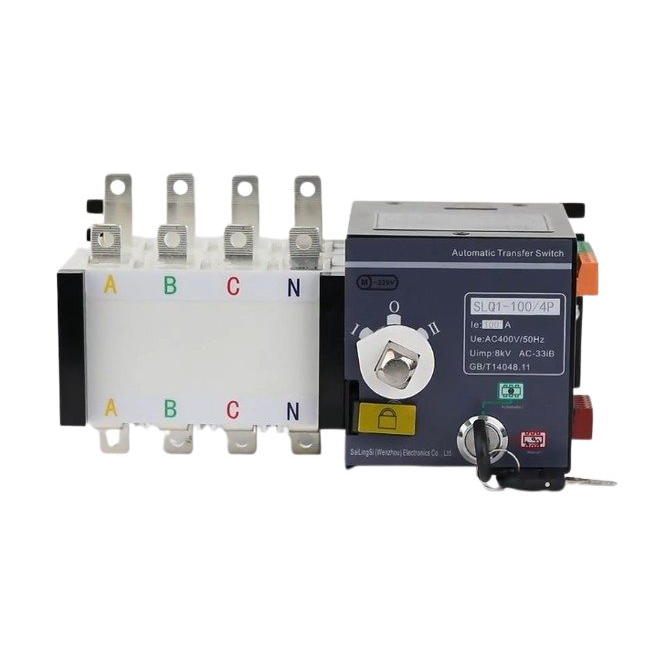

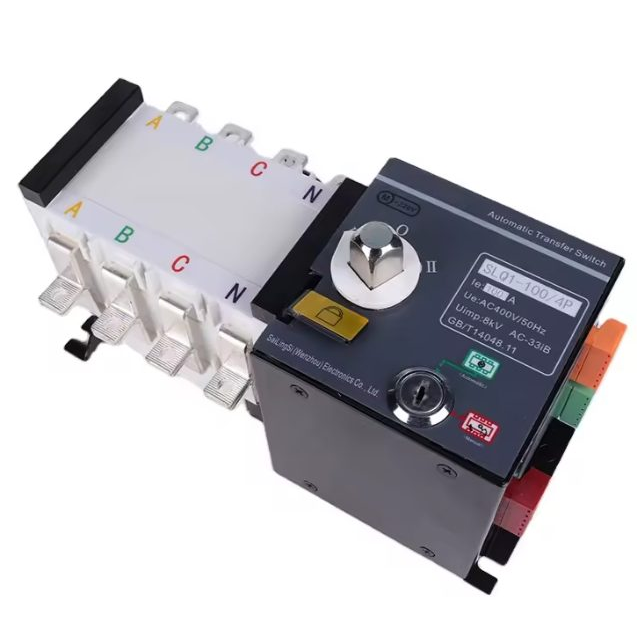

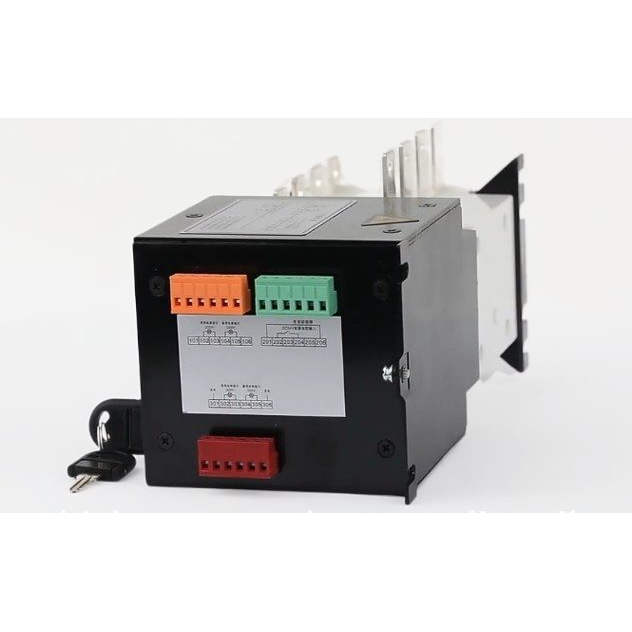

    ⚠ Marka na urządzeniu – SaiLingsi (Wenzhou) Electronics. Ui, Uimp, Icw i czas przełączania producent podaje w zakresach dla obudów – dokładną wartość dla tej wielkości sprawdź na tabliczce urządzenia. Na zdjęciach pokazano SLQ1-100/4P – inne wielkości i wersje 3P różnią się wyglądem i wymiarami.

    Funkcje

    • Automatyczne przełączanie I → II i automatyczny powrót II → I
    • Dźwignia I-0-II z pozycją 0
    • Kluczyk wyboru trybu auto / ręczny
    • Blokada dźwigni kłódką
    • Wejście sterowania przeciwpożarowego
    • Zintegrowany sterownik i napęd silnikowy

    Warianty i najbliższe wielkości

    Zastosowanie

    • Rozdzielnice główne budynków z agregatem rezerwowym
    • Budynki przemysłowe, komercyjne i wysokie
    • Przełączanie dwóch przyłączy sieci
    • Obiekty wymagające sterowania przeciwpożarowego

    Przykład praktyczny

    Budynek z przyłączem 1000 A i agregatem: sieć – I, agregat – II. Oba wyjścia łączy się po stronie odbiorów szyną zgodnie ze schematem urządzenia. Sterownik kontroluje jedną fazę.

    Zalety

    • Zintegrowany sterownik – osobna automatyka niepotrzebna
    • Automatyczny powrót na źródło podstawowe
    • Dźwignia I-0-II i kłódka do obsługi
    • Wejście sterowania przeciwpożarowego
    • 9000 cykli mechanicznych

    Na co zwrócić uwagę

    • Przełączanie trwa do 3–5 s (wg obudowy)
    • Producent nie podaje sterowania uruchomieniem agregatu
    • Nie wyłącza zwarć – wymagane zabezpieczenie przed ATS
    • Kontrolowana jest tylko jedna faza
    • Wyjścia trzeba połączyć podczas montażu

    ⚡ Bezpieczny montaż

    • Montaż musi wykonać wykwalifikowany elektryk przy odłączonych obu źródłach.
    • Przed ATS na obu zasilaniach zamontuj zabezpieczenie zwarciowe i przeciążeniowe.
    • Przewody lub szyny dobierz do prądu 1000 A i wielkości zacisków.
    • Agregat podłączaj do instalacji budynku tylko przez przełącznik.
    • Połączenie wyjść wykonaj zgodnie ze schematem urządzenia – błędne podłączenie może połączyć źródła ze sobą.
    ☝ Elsprendimai.eu poleca: Przewodnik doboru ATS · Schematy: 3P czy 4P · Konsultacja

    Jak dobrać

    Dobierz prąd nie mniejszy niż prąd zabezpieczenia przyłącza. Dla silników trójfazowych lub wrażliwych odbiorów wybierz kontrolę trzech faz. 4P – gdy z agregatem trzeba przełączać także N.

    4P · 1000 A
    1 faza (230 V)
    2 wejścia – 2 wyjścia
    AC-33iB · 400 V
    Pasuje, jeśli:
    • oddzielne wyjścia pasują do konstrukcji rozdzielnicy
    • wystarczy kontrola jednej fazy
    • prąd przyłącza do 1000 A
    Sprawdź:
    • dokładne wartości Ui, Uimp i Icw na tabliczce
    • prąd zwarciowy w miejscu montażu
    • miejsce w rozdzielnicy – wymiary obudowy zależą od prądu
    Ważne: ATS nie jest aparatem zabezpieczającym – zabezpieczenie zwarciowe i przeciążeniowe montuj osobno. W razie wątpliwości skonsultuj się z wykwalifikowanym elektrykiem.

    Najczęściej zadawane pytania

    Co oznacza „2 wejścia – 2 wyjścia“?
    Każdy moduł przełącznika ma osobne wyjście. Po stronie odbiorów łączy się je zgodnie ze schematem podłączenia urządzenia.
    Czy ATS uruchamia agregat?
    Producent nie podaje funkcji uruchamiania agregatu dla tego modelu – uruchomieniem steruje automatyka agregatu.
    Jak długo trwa przełączanie?
    Według producenta – od poniżej 3 s do 5 s w zależności od obudowy.
    Czy można przełączać ręcznie?
    Tak, po wybraniu kluczykiem trybu ręcznego dźwignię ustawia się w I, 0 lub II.
    Do czego służy wejście sterowania przeciwpożarowego?
    Podłącza się do niego sygnał z systemu sygnalizacji pożaru zgodnie ze schematem urządzenia.
    Czy pomożecie w doborze?
    Tak. Podaj prąd przyłącza, typ sieci i moc agregatu – pomożemy dobrać.

    Automatyczny przełącznik zasilania rezerwowego ATS SaiLingsi SLQ1 | 4P | 1000 A | 400 V | kontrola jednej fazy | 2 wejścia – 2 wyjścia

    SLQ1 4P z kontrolą jednej fazy i oddzielnymi wyjściami – gdy oddzielne wyjścia lepiej pasują do konstrukcji rozdzielnicy.

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
