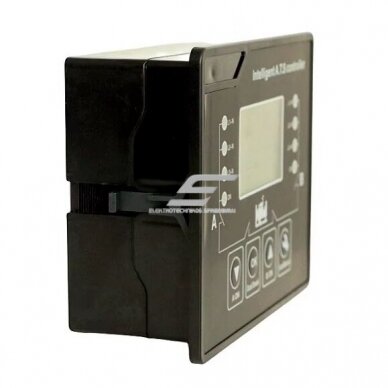

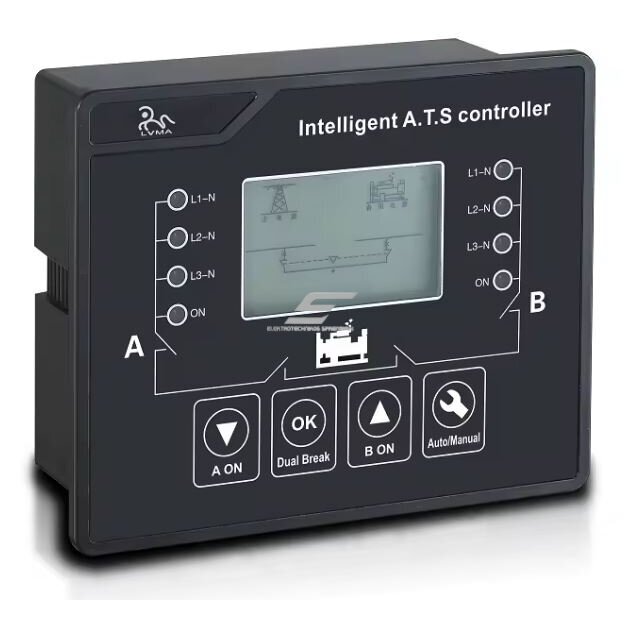

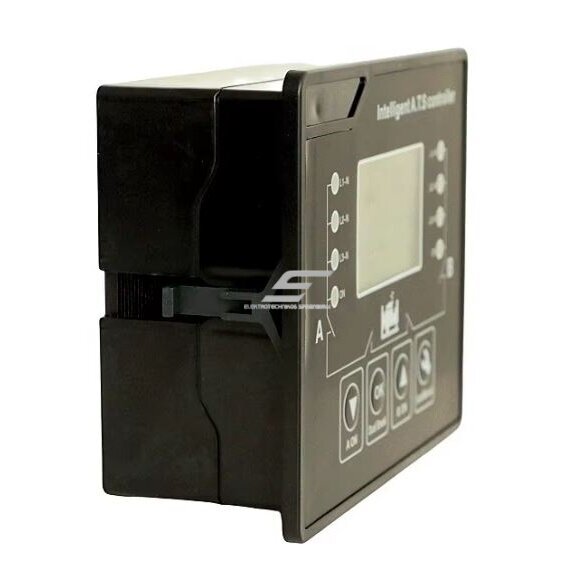

Panelowy | cyfrowy automatyczny przełącznik rezerwy (ATS) do generatorów | do nieprzerwanego zasilania elektrycznego | 230V | RS485 | 150x122x62mm

Specyfikacja techniczna

• Montaż: panelowy, wpuszczany
• Wyświetlacz: LCD

Kontrola napięcia:
• Przepięcie sieci głównej: 200–300 V (domyślnie 270 V)
• Niedonapięcie sieci głównej: 100–200 V (domyślnie 165 V)
• Przepięcie sieci awaryjnej: 200–300 V (domyślnie 270 V)
• Niedonapięcie sieci awaryjnej: 100–200 V (domyślnie 165 V)

Opóźnienia przełączania:
• Przełączenie na sieć główną: 0–240 s (domyślnie 1 s)
• Przełączenie na sieć awaryjną: 0–240 s (domyślnie 1 s)

Sterowanie generatorem:
• Czas startu: 0–240 s (domyślnie 5 s)
• Czas zatrzymania: 0–240 s (domyślnie 5 s)
• Regulacja jasności: 0–10 (domyślnie 8)
• Wyjścia programowalne: 0–8
• Komunikacja: RS485

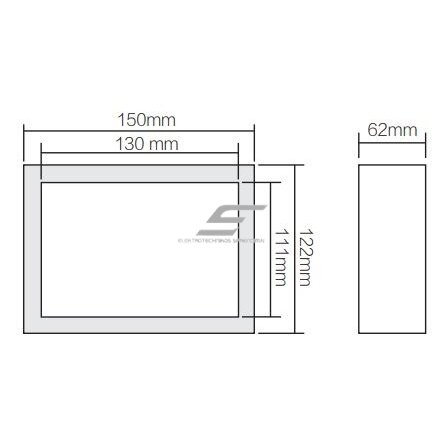

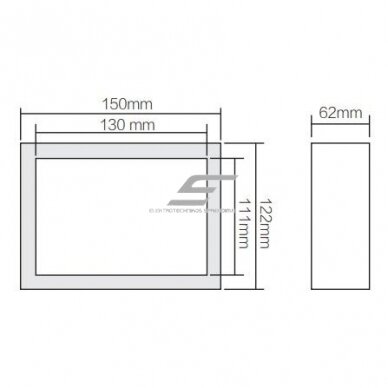

Wymiary:
• Otwór montażowy: 130×111 mm
• Wymiary całkowite: 150×122 mm

Warunki pracy:
• Temperatura: od -10 °C do +60 °C
• Wysokość n.p.m.: do 2000 m
• Klasa zanieczyszczenia: do III
• Wilgotność: do 50% przy 40 °C; do 90% w najbardziej wilgotnym miesiącu przy ≤25 °C

Funkcje

Automatyczny wybór źródła zasilania: w przypadku zaniku fazy, przepięcia lub niedonapięcia obciążenie przełączane jest na zasilanie awaryjne.
Sterowanie generatorem: kontroler automatycznie uruchamia i zatrzymuje generator.
Trzy tryby pracy:
• Automatyczne przełączanie i automatyczny powrót do sieci głównej.
• Automatyczne przełączanie bez powrotu — powrót tylko ręczny.
• Podział sieci — sieć główna działa, dopóki zasilanie awaryjne jest stabilne.
• Podwójna logika: zabezpieczenie elektroniczne i elektryczne.
• Odporność na zakłócenia elektromagnetyczne.
• Niezależne wejścia/wyjścia z możliwością pracy z komendami automatycznymi lub bez nich.

Zastosowanie

Dla użytkowników domowych: zapewnia automatyczny start generatora przy braku zasilania. Idealny do domów, garaży, gospodarstw.
Dla inżynierów: precyzyjna kontrola dwóch źródeł zasilania. Kompaktowy, łatwy w integracji poprzez RS485.
Dla elektryków: odpowiedni do profesjonalnych systemów zasilania awaryjnego (generatory, UPS, stacje transformatorowe). LCD ułatwia diagnostykę.

Zalety

• Dokładne wykrywanie zakłóceń napięcia i faz
• Automatyczny start/stop generatora
• Trzy tryby pracy
• Wyświetlacz LCD
• Odporność na EMC
• RS485 do integracji
• Programowalne funkcje i opóźnienia
• Kompaktowy rozmiar

Wady

• Wymaga profesjonalnego montażu
• Złożony dla osób bez wiedzy elektrycznej
