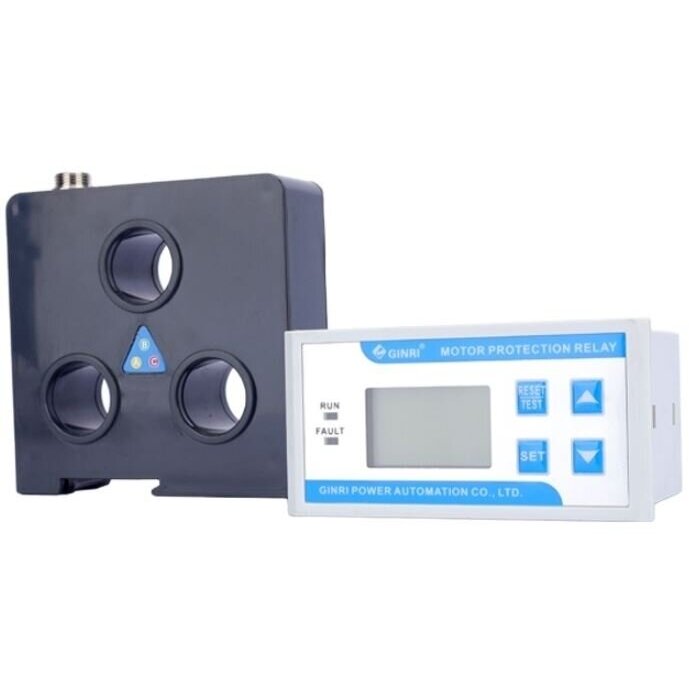

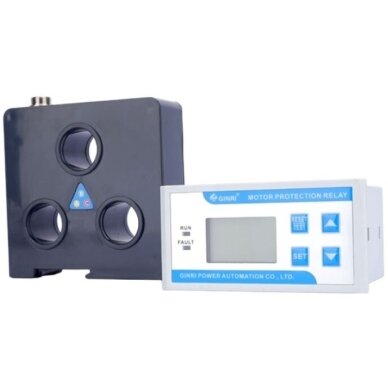

Panelowy wielofunkcyjny cyfrowy przekaźnik ochrony silnika | zabezpieczenie przeciążeniowe | kontrola asymetrii faz | prądu i napięcia | z zewnętrznymi przekładnikami prądowymi CT | AC 230V | 0,3–16A

Przekaźnik łączy podstawowe funkcje ochrony silnika elektrycznego: ochronę przed przeciążeniem, zbyt niskim prądem, zablokowaniem wirnika, wysokim prądem, zanikiem fazy, asymetrią prądów, zwarciem doziemnym, przepięciem i zbyt niskim napięciem. Prąd silnika jest monitorowany za pomocą zewnętrznych przekładników prądowych CT. Po usunięciu określonych usterek możliwy jest reset ręczny lub automatyczny.

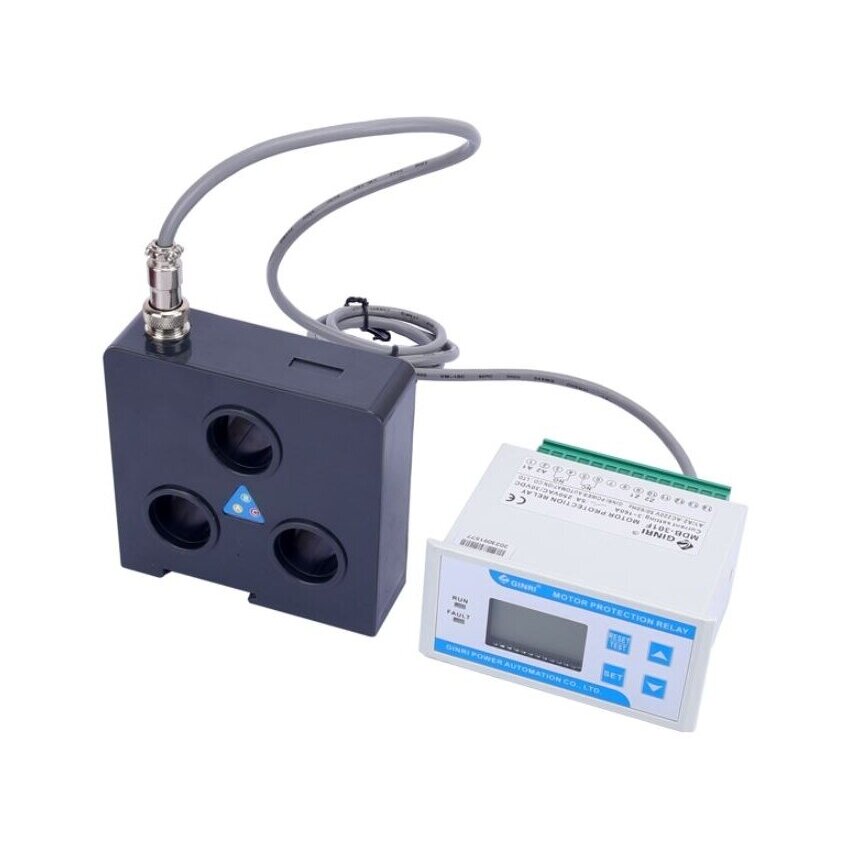

Prąd jest mierzony za pomocą przekładników prądowych CT, montowanych oddzielnie od głównego korpusu przekaźnika. Monitorowane przewody są prowadzone przez odpowiednie CT, a ich sygnały pomiarowe są przekazywane do przekaźnika ochrony silnika.

W trybie stałego czasu zabezpieczenie zadziała po upływie ustawionego opóźnienia. W trybie charakterystyki odwrotnie zależnej czas zadziałania zależy od wielkości przeciążenia – większe przeciążenie zazwyczaj oznacza szybszą reakcję zabezpieczenia.

Opóźnienie rozruchu pozwala dopasować działanie zabezpieczenia do czasu rozpędzania konkretnego silnika. Jest to szczególnie istotne w przypadku wentylatorów o dużej bezwładności, pomp, przenośników, sprężarek i innych napędów o trudniejszym rozruchu.

Chociaż funkcja może być określana jako ochrona przed zwarciem, wyjście sterujące przekaźnika elektronicznego nie jest aparatem mocy zdolnym do wyłączania prądu zwarciowego. W obwodzie mocy silnika nadal należy stosować prawidłowo dobrany wyłącznik nadprądowy, bezpieczniki lub wyłącznik silnikowy o wymaganej zdolności wyłączania zwarciowego.

Jeśli włączony jest automatyczny reset, po ustąpieniu usterki obwód sterowania silnikiem może automatycznie zostać przygotowany do ponownego uruchomienia. W przypadku mechanizmów, których nieoczekiwany rozruch może stanowić zagrożenie dla ludzi lub urządzeń, należy przewidzieć dodatkowe środki blokady bezpieczeństwa.

5A / 230V AC przy obciążeniu rezystancyjnym.

Zakres przekaźnika 0,3–16A odnosi się do zakresu monitorowanego prądu silnika / ustawień zabezpieczenia. Prąd jest mierzony za pomocą zewnętrznych przekładników prądowych CT. Styki wyjściowe 5A / 230V AC są stykami sterującymi. Obwód mocy silnika jest zazwyczaj przełączany za pomocą oddzielnego stycznika.

• Ochrona przeciążeniowa ze stałą lub odwrotnie zależną charakterystyką czasową.
• Ochrona przed zbyt niskim prądem.
• Ochrona zablokowanego wirnika.
• Szybkie monitorowanie wysokiego prądu z reakcją ≤50ms.
• Ochrona przed asymetrią prądów.
• Ochrona przed zanikiem fazy.
• Monitorowanie zwarcia doziemnego / prądu upływu.
• Ochrona przepięciowa.
• Ochrona podnapięciowa.
• Regulowane opóźnienie rozruchu.
• Reset ręczny i automatyczny.

• Szeroki zakres ochrony 0,3–16A.
• Zewnętrzne przekładniki prądowe CT.
• Wiele funkcji ochronnych w jednym urządzeniu.
• Regulowane opóźnienie rozruchu do 200s.
• Oddzielna ochrona zablokowanego wirnika.
• Szybkie monitorowanie wysokiego prądu ≤50ms.
• Monitorowanie asymetrii prądów 10–50%.
• Ochrona przed zanikiem fazy.
• Kontrola przepięcia i zbyt niskiego napięcia.
• Reset automatyczny lub ręczny.
• Styki wyjściowe 1NO + 1NC.
• Wyświetlacz LED.
• Montaż panelowy, wpuszczany.

• Wymaga dokładnej konfiguracji: nieprawidłowe ustawienia prądu i czasu mogą powodować błędne lub opóźnione zadziałanie zabezpieczenia.

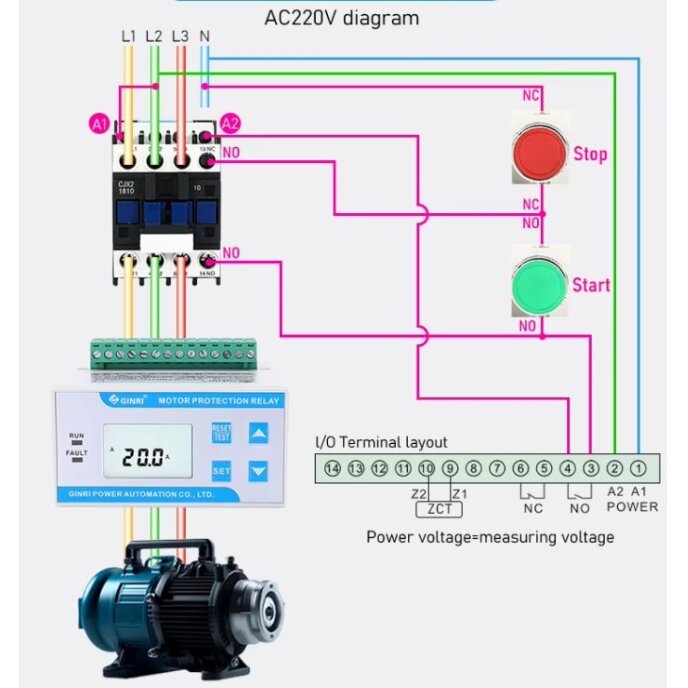

• Wymaga prawidłowego podłączenia CT: zewnętrzne przekładniki prądowe muszą być zamontowane i podłączone zgodnie ze schematem producenta.

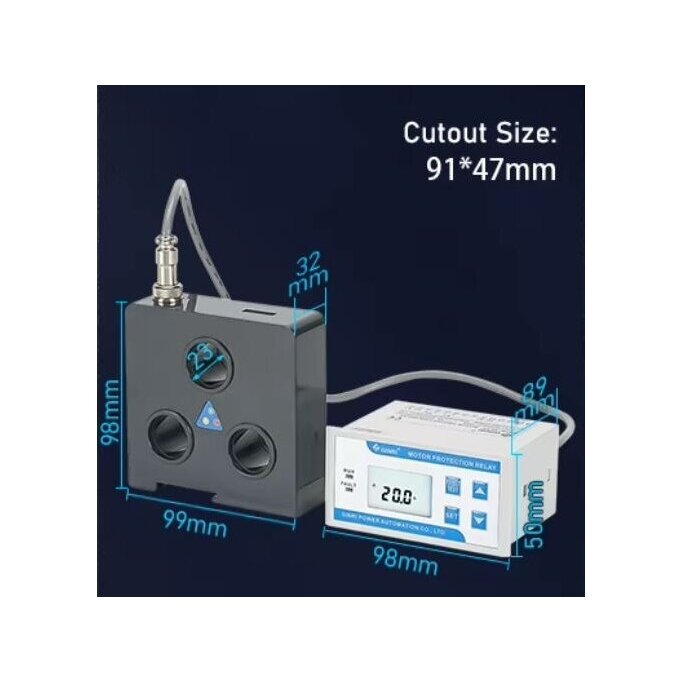

• Montaż panelowy wymaga odpowiedniego otworu montażowego w panelu.
• Nie zastępuje wyłącznika lub bezpieczników chroniących przed zwarciem.
• Styki 5A / 230V AC są przeznaczone do sterowania, a nie do bezpośredniego przełączania obwodu mocy silnika 16A.
• Automatyczny reset należy stosować wyłącznie po ocenie ryzyka nieoczekiwanego uruchomienia silnika.

Prąd znamionowy silnika pompy wynosi 8A. Prąd silnika jest monitorowany za pomocą zewnętrznych przekładników prądowych CT, natomiast w przekaźniku ochrony silnika ustawia się odpowiedni prąd przeciążenia oraz charakterystykę zadziałania zgodnie z wymaganiami projektu i danymi silnika.

Podczas rozruchu można na przykład zastosować kilkusekundowe opóźnienie rozruchu, aby normalny prąd rozruchowy nie został błędnie zinterpretowany jako awaria.

Jeżeli mechanizm pompy się zablokuje i prąd wzrośnie do ustawionego progu ochrony zablokowanego wirnika, po 3 sekundach przekaźnik zmieni stan styków wyjściowych i zatrzyma silnik przez obwód sterowania stycznikiem.

Jeżeli pompa zacznie pracować bez obciążenia i prąd spadnie poniżej ustawionego progu, może zadziałać ochrona przed zbyt niskim prądem.

Jednocześnie urządzenie może monitorować asymetrię prądów fazowych, zanik fazy, zwarcie doziemne i granice napięcia zasilania.

Ta wersja przekaźnika nie jest przeznaczona do montażu na szynie DIN. Główny moduł montowany jest wpuszczanie w przednim panelu rozdzielnicy elektrycznej, natomiast do pomiaru prądu stosowane są oddzielne zewnętrzne CT.

Zakres prądu ochronnego wynosi 0,3–16A.

Prąd silnika jest mierzony za pomocą zewnętrznych przekładników prądowych CT.

Główny moduł przekaźnika jest przeznaczony do panelowego, wpuszczanego montażu w przedniej części rozdzielnicy elektrycznej lub szafy automatyki.

Nie. Ta wersja jest przeznaczona do montażu panelowego, wpuszczanego.

230V AC, 50/60Hz.

Tak. Można zastosować ochronę ze stałą lub odwrotnie zależną charakterystyką czasową.

Tak. Dla tej funkcji przewidziano opóźnienie 0,5–60s.

Tak. Opóźnienie rozruchu można regulować od 0 do 200 sekund.

Tak. Próg regulowany jest od 1,5 do 8 razy wartości ustawienia prądu przeciążenia, a opóźnienie wynosi 3s.

Tak. Próg regulowany jest od 10 do 50%, opóźnienie zadziałania – 5s.

Tak. Opóźnienie zaniku fazy – 2s.

Tak. Próg regulowany jest od 30mA do 2,5A, opóźnienie – 1s.

Nie. Jeśli projekt wymaga ochrony przed porażeniem prądem elektrycznym, należy zastosować przeznaczone do tego urządzenie RCD / RCCB / RCBO.

Tak. Zakres regulacji wynosi 65–690V, opóźnienie 5s.

Tak. Zakres regulacji wynosi 65–600V, opóźnienie 5s.

Tak. Czas resetu regulowany jest od 0,1 do 30 minut, a liczba prób od 1 do 10.

Ręczny, automatyczny lub reset przez cykl zasilania.

1NO + 1NC.

5A / 230V AC przy obciążeniu rezystancyjnym.

Nie. Styki przekaźnika są przeznaczone do obwodu sterowania; obwód mocy silnika powinien być zazwyczaj przełączany przez stycznik.

Nie. Do ochrony przewodów i przed zwarciem należy zastosować prawidłowo dobrany wyłącznik lub bezpieczniki.

Przekaźnik oraz zewnętrzne przekładniki prądowe CT powinny być montowane i konfigurowane przez wykwalifikowanego specjalistę elektryka. CT należy podłączyć zgodnie ze schematem producenta konkretnego urządzenia. Parametry prądu ochronnego, opóźnień, napięcia, asymetrii prądów i automatycznego resetu należy dobrać zgodnie z tabliczką znamionową konkretnego silnika, jego charakterystyką rozruchową, napędzanym mechanizmem i wymaganiami projektu.

Przekaźnik nie zastępuje prawidłowo dobranego aparatu zabezpieczającego przed zwarciem ani stycznika mocy. Przy stosowaniu automatycznego resetu należy ocenić ryzyko nieoczekiwanego uruchomienia silnika i przewidzieć wszystkie wymagane mechaniczne oraz elektryczne blokady bezpieczeństwa.
