  • Nowość   -9.39€Pasywny czujnik temperatury z sondą ze stali nierdzewnej | PT100 | 1m | -20-60°C | Sentera Controls | FLTSN-P100-100

    Pasywny czujnik temperatury z sondą ze stali nierdzewnej | PT100 | 1m | -20-60°C | Sentera Controls | FLTSN-P100-100

    Kod: FLTSN-P100-100
    Pytanie do produktu
    Cena 16.76 € z VAT
    ( 13.85 € bez VAT )
    26.15 € Zaoszczędź 9.39 €
    oferta ważna do 2026-12-31
    Nie pasuje cena? Zaproponuj własną!
  • Opis

    Pasywny czujnik temperatury z sondą ze stali nierdzewnej | PT100 | 1m | -20-60°C | Sentera Controls | FLTSN-P100-100

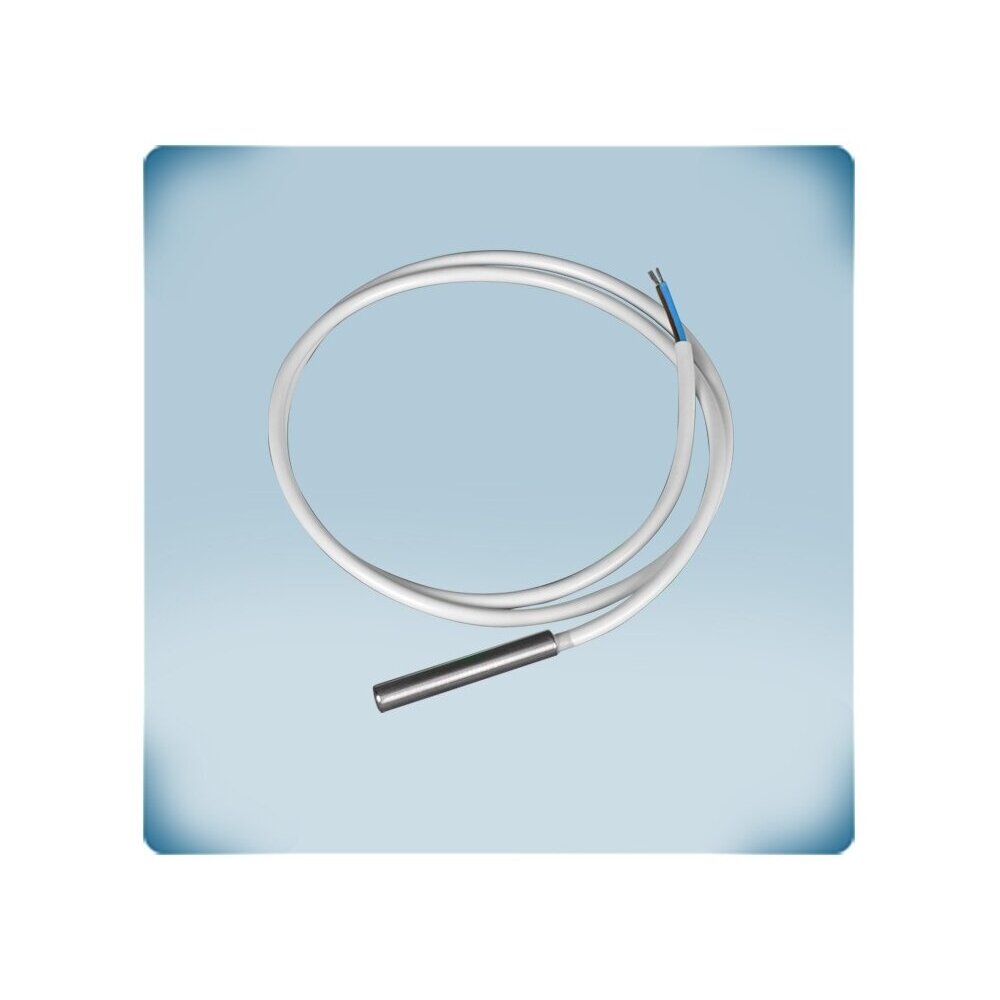

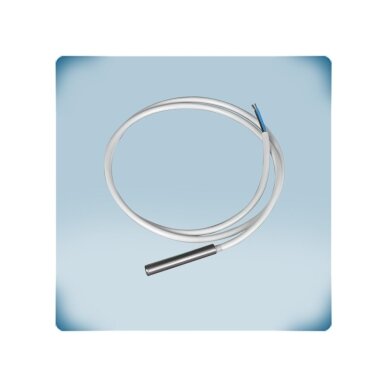

    FLTSN-P100-100 – pasywny platynowy czujnik temperatury PT100 firmy Sentera Controls: element izolowany żywicą Ø8 mm w rurce ze stali nierdzewnej z przewodami 1 m. Przeznaczony do pomiaru temperatury w systemach HVAC – w tulejach, kanałach, na rurach.

    Główna myśl:
    Sonda ze stali nierdzewnej z przewodami 1 m – klasyczne rozwiązanie HVAC dla regulatora z wejściem PT100: wkłada się ją do tulei lub mocuje w kanale, bez zasilania i ustawień.
    Element czujnikowy
    PT100 (100 Ω przy 0 °C)
    Długość przewodów
    1 m
    Temperatura pracy
    -20…+60 °C
    Sonda
    Stal nierdzewna, Ø8 mm

    Zasada działania

    Platynowy element PT100 jest zalany żywicą i umieszczony w rurce ze stali nierdzewnej Ø8 mm o długości 53 mm z przewodami 1 m 0,5 mm². Sondę wkłada się do tulei, kanału lub mocuje do powierzchni, a przewody podłącza do wejścia PT100 sterownika (do przedłużenia – kabel ekranowany).

    Rezystancja rośnie wraz ze wzrostem temperatury (współczynnik dodatni): 100 Ω przy 0 °C. Sterownik dostarcza prąd pomiarowy 0,1–1,0 mA i na podstawie rezystancji oblicza temperaturę.

    Rezultat – temperatura w zakresie -20…+60 °C z dokładnością klasy F0,3 (±0,30 °C przy 0 °C … ±0,60 °C przy 60 °C), stabilność długoterminowa < ±0,04 %, rezystancja izolacji > 10 MΩ. Sonda nie ma aktywnego wyjścia, a do obiegów gorącej wody powyżej +60 °C potrzebne jest inne rozwiązanie.

    Korzyści FLTSN-P100-100?
    Sonda ze stali nierdzewnej ze standardowym elementem PT100 – niezawodna, kompaktowa i nadaje się zarówno do tulei, jak i do kanału powietrznego.

    Specyfikacja techniczna

    Typ produktu Pasywny czujnik temperatury z przewodami (platynowy rezystancyjny, RTD)
    Producent / kod Sentera Controls / FLTSN-P100-100
    Seria FLTSN-P (PT100 / PT500 / PT1000, sonda ze stali nierdzewnej, 1 / 4 m)
    Element czujnikowy PT100, R0 = 100 Ω przy 0 °C
    Zakres pomiarowy -20…+60 °C
    Klasa dokładności F0,3: ±0,30 °C przy 0 °C … ±0,60 °C przy 60 °C; tolerancja R0 ±0,30 %
    Prąd pomiarowy (DC) 0,1–1,0 mA
    Samonagrzewanie ≤ 0,8 K/mW
    Stabilność długoterminowa < ±0,04 %
    Rezystancja izolacji > 10 MΩ
    Sonda Stal nierdzewna, Ø8 mm, 53 mm; element zalany żywicą
    Przewody 1 m, 0,5 mm²; do przedłużenia – kabel ekranowany
    Środowisko pracy -20…+60 °C, < 95 % rH bez kondensacji
    Masa 0,04 kg (netto, 1 szt.)
    Zgodność LVD 2006/95/WE, EMC 2004/108/WE (EN 61326), WEEE 2012/19/UE, RoHS (UE) 2015/863

    Dokumentacja producenta

    ✔ Polecane przez Elektrotechnikos sprendimai

    Oryginalna dokumentacja producenta – dane techniczne, schematy podłączeń i instrukcje montażu.

    Główne funkcje

    • Platynowy element PT100 – ustandaryzowana charakterystyka, nie wymaga kalibracji.
    • Sonda ze stali nierdzewnej Ø8 mm – wytrzymały, nadaje się do tulei i bardziej wilgotnego środowiska.
    • Element izolowany żywicą – stabilność długoterminowa < ±0,04 %.
    • Klasa dokładności F0,3 – ±0,30 °C przy 0 °C … ±0,60 °C przy 60 °C.
    • Rezystancja izolacji > 10 MΩ – niezawodny pomiar bez upływu do obudowy.
    • Samonagrzewanie ≤ 0,8 K/mW – prąd pomiarowy praktycznie nie zniekształca odczytów.
    • 1 m przewodów – można przedłużyć kablem ekranowanym.

    Gdzie jest stosowany?

    • Rurociągi grzewcze i chłodnicze do +60 °C (z tuleją)
    • Zbiorniki ciepłej wody i węzły cieplne do +60 °C
    • Obiegi wodnych nagrzewnic central wentylacyjnych
    • Pętle ogrzewania podłogowego
    • Szafy sterownicze i pomieszczenia techniczne
    • Monitoring temperatury w BMS
    • Wymiana istniejących sond PT100 w tulejach

    Praca według potrzeb

    Dla inżyniera serwisu węzłów cieplnych.
    Sonda ze stali nierdzewnej PT100 zastępuje stary czujnik tego samego typu w tulei bez przeprogramowywania sterownika.
    Dla integratora sterowników przemysłowych.
    PT100 zgodny z IEC 60751 podłącza się do standardowego wejścia RTD bez przetwornika.
    Dla projektanta.
    Sonda Ø8 mm pasuje do standardowych tulei, a klasa F0,3 wystarcza do regulacji HVAC.

    Zastosowanie w praktyce

    Jeśli w węźle cieplnym uległ awarii istniejący czujnik PT100 w tulei, to FLTSN-P100-100 (Ø8 mm, 53 mm) wkłada się do tej samej tulei, a sterownik nadal mierzy temperaturę bez żadnych zmian ustawień.

    Przewodnik zastosowań: jak jest używany w praktyce

    FLTSN-P100-100 – uniwersalna sonda z kablem; można ją włożyć do tulei, zamocować w kanale lub w pomieszczeniu:

    Obiekt Co się podłącza Rezultat Uwaga instalatora
    Węzeł cieplny, zbiornik FLTSN-P100-100 w tulei → wejście PT100 sterownika Regulator reguluje według temperatury wody W tulei stosuj pastę termoprzewodzącą
    Komora centrali wentylacyjnej FLTSN-P100-100 w strumieniu powietrza → sterownik Pomiar temperatury powietrza nawiewanego lub zewnętrznego Przewód zamocuj tak, aby nie był naprężany
    Obieg grzewczy FLTSN-P100-100 na powierzchni rury → sterownik Kontrola temperatury wody powrotnej Ociepl miejsce montażu czujnika, aby odczyty nie były zaniżone
    Modernizacja BMS Istniejąca sonda PT100 wymieniana jest na FLTSN-P100-100 Ta sama charakterystyka – nie trzeba zmieniać ustawień Sprawdź typ wejścia regulatora

    Jak dobrać element czujnikowy i długość kabla

    Element czujnikowy / sonda / kabel Zalecany model
    PT100, sonda ze stali nierdz., 1 m FLTSN-P100-100 (PT100, 1 m) ← ten model
    PT500, sonda ze stali nierdz., 1 m FLTSN-P500-100 (PT500, 1 m)
    PT500, sonda ze stali nierdz., 4 m FLTSN-P500-400 (PT500, 4 m)
    PT1000, sonda ze stali nierdz., 1 m FLTSN-P1K0-100 (PT1000, 1 m)
    PT1000, sonda ze stali nierdz., 4 m FLTSN-P1K0-400 (PT1000, 4 m)
    PT500, sonda ABS, IP65, 1 m FLTSN-P500P100 (PT500, 1 m)
    PT500, sonda ABS, IP65, 4 m FLTSN-P500P400 (PT500, 4 m)
    PT500, sonda ABS, IP65, 8 m FLTSN-P500P800 (PT500, 8 m)
    PT500, sonda ABS, IP65, 16 m FLTSN-P500P1K6 (PT500, 16 m)
    PT1000, sonda ABS, IP65, 1 m FLTSN-P1K0P100 (PT1000, 1 m)
    NTC 3 kΩ (25 °C), 1 m FLTSN-N3K3A1-100 (NTC, 1 m)
    NTC 10 kΩ (25 °C), 1 m FLTSN-N1K4A1-100 (NTC, 1 m)
    Zasada: element czujnika (PT100 / PT500 / PT1000 / NTC) musi odpowiadać wejściu regulatora, a w przypadku NTC – także jego charakterystyce rezystancyjnej. Długość kabla dobierz tak, aby nie były potrzebne łączenia; do przedłużania – wyłącznie kabel ekranowany.
    Kiedy wybrać inne rozwiązanie: do pomieszczenia – seria ROTSN (obudowa ścienna); do kanału – seria TUTSN (150 / 250 mm); gdy regulator przyjmuje tylko Modbus RTU – DTS-M (kanałowy) lub DTP-M (przylgowy do rury).

    Zalety

    • Bez zasilania i ustawień
    • Standardowa charakterystyka PT100
    • Wytrzymała sonda ze stali nierdzewnej
    • Nadaje się do tulei, kanału lub powierzchni
    • Stabilność długoterminowa < ±0,04 %
    • Klasa dokładności F0,3

    Wady / ograniczenia

    • Brak wyjścia 0-10 VDC ani Modbus – potrzebny sterownik z wejściem PT100; dla Modbus na rurze wybierz DTP-M
    • Zakres pracy -20…+60 °C – nie nadaje się do gorętszych mediów
    • Tuleja nie wchodzi w skład zestawu
    • Stopień ochrony IP nie jest podany w karcie katalogowej – na zewnątrz niezawodniejsza jest seria FLTSN-PxxxP o IP65

    Uwagi dotyczące bezpieczeństwa i montażu

    • Montaż i podłączenie wykonuje wykwalifikowany instalator.
    • Do przedłużenia używaj wyłącznie kabla ekranowanego, prowadź go oddzielnie od linii 230 V.
    • Nie przekraczaj temperatury pracy -20…+60 °C i < 95 % rH bez kondensacji.

    Szybki przewodnik doboru

    PT100
    1 m
    Stal nierdz.
    Pasywny
    -20…+60 °C
    Sprawdza się, gdy potrzebne jest:
    • mierzyć temperaturę dla regulatora z wejściem PT100;
    • zamontować czujnik w tulei, w kanale lub na powierzchni;
    • wymienić starą sondę tego samego typu.
    Sprawdź przed użyciem:
    • typ wejścia regulatora (PT100);
    • wymaganą długość kabla;
    • temperaturę medium – czy nie przekracza +60 °C.
    Ważne przypomnienie: FLTSN-P100-100 – czujnik pasywny; działa wyłącznie ze sterownikiem posiadającym wejście PT100.

    FAQ

    Czy potrzebne jest zasilanie?
    Nie, jest to pasywny czujnik rezystancyjny, a prąd pomiarowy dostarcza sterownik.
    Jakiej wielkości jest sonda?
    Sonda ma średnicę Ø8 mm i długość 53 mm, ze stali nierdzewnej.
    Czy można przedłużyć przewody?
    Tak, standardowe przewody 1 m przedłuż kablem ekranowanym.
    Jaki jest zakres temperatury pracy?
    Czujnik działa w zakresie -20…+60 °C.
    Czy tuleja jest w zestawie?
    Nie, tuleję należy zakupić osobno do sondy Ø8 mm.
    Czym różni się od FLTSN-P500P100?
    Seria FLTSN-P ma sondę ze stali nierdzewnej, a FLTSN-PxxxP – sondę ABS z IP65 i ekranowanym kablem do 16 m.

    Pasywny czujnik temperatury z sondą ze stali nierdzewnej | PT100 | 1m | -20-60°C | Sentera Controls | FLTSN-P100-100

    Sentera FLTSN-P100-100 – pasywny czujnik temperatury PT100 Ø8 mm z sondą ze stali nierdzewnej i przewodem 1 m, klasą dokładności F0,3 do regulatorów HVAC i BMS.
