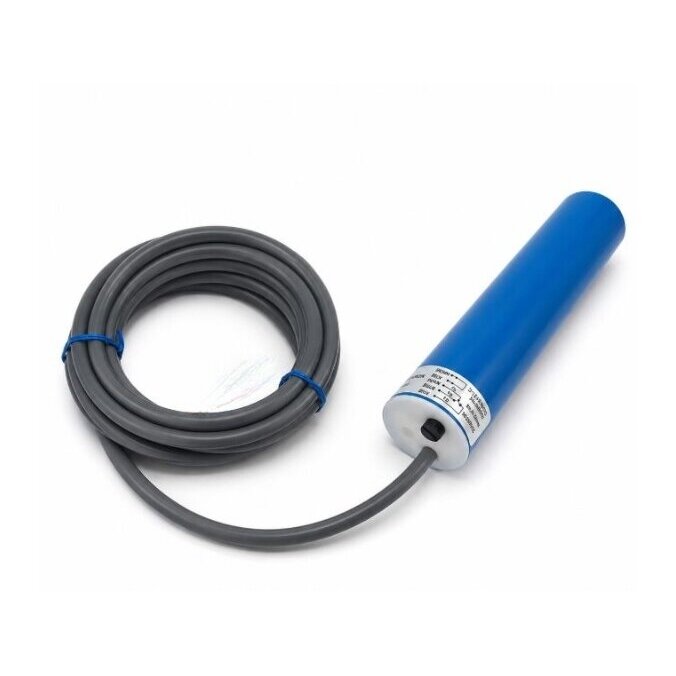

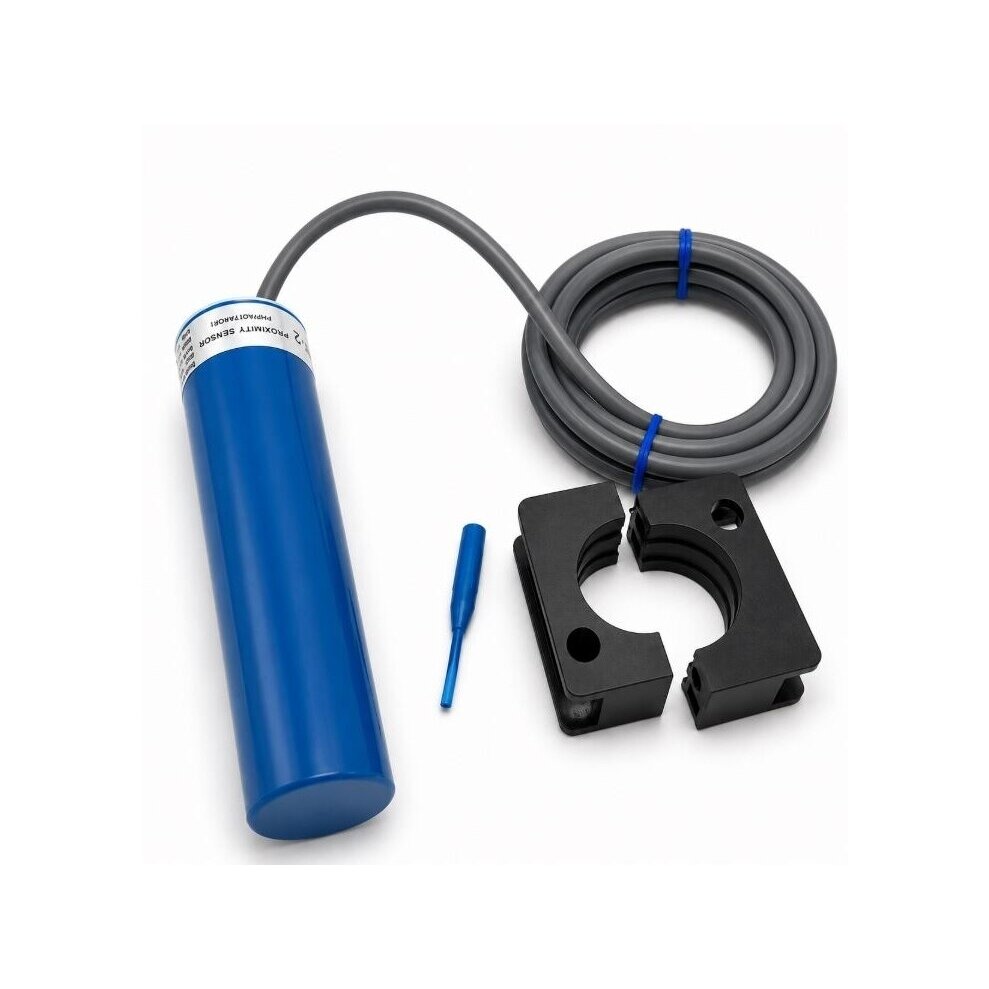

Pojemnościowy czujnik poziomu ziarna i materiałów sypkich | 0-15 mm | 5A | 90-240VAC | IP67

Pojemnościowy czujnik poziomu ziarna, paszy i granulatu – 90-240V AC, wyjście przekaźnikowe, 0-15 mm, IP67

Pojemnościowy czujnik zbliżeniowy i poziomu materiału przeznaczony do wykrywania ziarna, mieszanek paszowych, granulatu oraz innych materiałów sypkich w bunkrach, zasobnikach, zbiornikach, korytach paszowych i automatycznych systemach podawania paszy.

Czujnik wykrywa materiał zbliżający się do aktywnej powierzchni i przełącza zintegrowane wyjście przekaźnikowe. Elektroniczna zasada działania umożliwia zastąpienie mechanicznych mikrowyłączników, na których pracę mogą wpływać pył, wilgoć, przywieranie materiału lub zużycie mechaniczne.

Czujnik może być używany jako elektroniczny wyłącznik kontroli napełnienia zasobnika lub zbiornika paszowego.

• wykrywa, kiedy materiał osiąga ustawiony poziom;
• może zatrzymać przenośnik podający paszę lub ziarno;
• może włączać lub wyłączać przenośnik ślimakowy;
• może przekazywać sygnał do szafy sterowniczej lub sterownika PLC;
• może aktywować sygnalizację świetlną lub dźwiękową;
• może chronić zbiornik przed przepełnieniem.

• Bezkontaktowe wykrywanie materiałów sypkich – nie wymaga mechanicznego naciskania wyłącznika.
• Pojemnościowa zasada działania – wykrywa ziarno, paszę, granulat i inne materiały.
• Szeroki zakres zasilania 90-240V AC – odpowiedni do różnych systemów sterowania.
• Zintegrowane wyjście przekaźnikowe – do bezpośredniego przekazywania sygnału sterującego.
• Regulowana odległość wykrywania 0-15 mm – do dostosowania do różnych materiałów.
• Regulowane opóźnienie 0-2 godziny – dla stabilniejszej pracy systemu automatyki.
• Stopień ochrony obudowy IP67 – ochrona przed pyłem i skutkami czasowego zanurzenia.
• Dwukolorowa sygnalizacja LED – do monitorowania stanu pracy.
• Szeroki zakres temperatur – do pracy w temperaturze od -20°C do +75°C.
• Konstrukcja elektroniczna – mniejsze ryzyko mechanicznego zacięcia i zużycia.

• W silosach i bunkrach zbożowych – do kontroli górnego lub dolnego poziomu materiału.
• W zbiornikach paszowych – do sterowania automatycznym systemem karmienia.
• W korytach i miskach paszowych – do kontroli obecności paszy.
• W zasobnikach granulatu – do monitorowania poziomu granulatu opałowego, tworzyw sztucznych lub paszowego.
• W systemach przenośników ślimakowych – do uruchamiania lub zatrzymywania podawania materiału.
• W systemach przenośnikowych – do wykrywania obecności lub nagromadzenia materiału.
• W gospodarstwach hodowlanych – do sterowania automatycznymi systemami podawania paszy.
• W systemach magazynowania ziarna – do sygnalizowania napełnienia lub opróżnienia zasobnika.
• W młynach i wytwórniach pasz – do automatyzacji transportu materiałów sypkich.
• W procesach przemysłowych – gdy wymagane jest wykrywanie suchego lub granulowanego materiału.

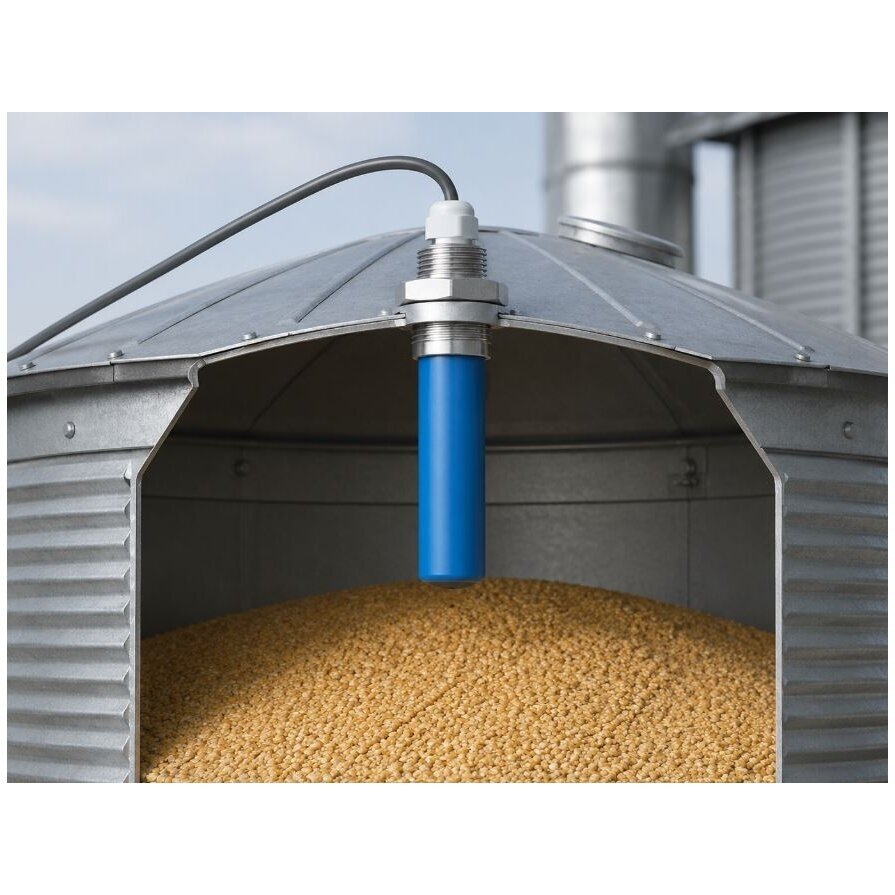

Na przykład w zasobniku paszowym czujnik montuje się na maksymalnym dopuszczalnym poziomie napełnienia. Dopóki pasza nie osiągnie czujnika, przenośnik ślimakowy podaje materiał do zasobnika.

Gdy pasza podnosi się do aktywnej powierzchni czujnika, zmienia się pojemnościowe pole detekcji i następuje przełączenie zintegrowanego przekaźnika. Sygnał przekaźnika jest przekazywany do stycznika lub szafy sterowniczej, która zatrzymuje przenośnik.

Gdy poziom paszy spadnie poniżej czujnika, przekaźnik wraca do stanu początkowego, a transport może zostać automatycznie wznowiony.

Dla rolnika: odpowiedni do kontroli poziomu ziarna i paszy w zasobnikach, zbiornikach paszowych oraz automatycznych korytach.

Dla instalatora wyposażenia hodowlanego: może zastąpić mechaniczny mikrowyłącznik poziomu paszy i przekazywać sygnał do sterownika systemu karmienia.

Dla specjalisty automatyki: wyjście przekaźnikowe umożliwia integrację czujnika z obwodem stycznika, przekaźnika pośredniczącego, sterownika PLC lub sygnalizacji.

Dla specjalisty utrzymania ruchu: sygnalizacja LED i regulowana czułość ułatwiają kontrolę, regulację oraz diagnostykę usterek.

Przed montażem należy ocenić rodzaj wykrywanego materiału, konstrukcję zasobnika, grubość ścianki, miejsce montażu czujnika oraz obciążenie obwodu sterowanego przez przekaźnik.

• Nie używaj czujnika w atmosferze wybuchowej ani w strefie sklasyfikowanej jako ATEX.
• Przed podłączeniem sprawdź napięcie zasilania 90-240V AC.
• Prace przyłączeniowe wykonuj wyłącznie po odłączeniu zasilania.
• Reguluj czułość przy użyciu rzeczywiście wykrywanego materiału.
• Sprawdź funkcję wykrywania przy pustym i napełnionym zbiorniku.
• Uwzględnij materiał i grubość ścianki zbiornika.
• Przy montażu w pobliżu konstrukcji metalowych może być wymagana dodatkowa regulacja.
• Nie używaj przekaźnika do bezpośredniego zasilania silnika dużej mocy.
• Do sterowania silnikiem lub przenośnikiem użyj stycznika albo przekaźnika pośredniczącego.
• Nie przekraczaj dopuszczalnego obciążenia przekaźnika odpowiedniego dla cos φ podłączonego odbiornika.
• Chroń wejście przewodu przed naprężeniem i uszkodzeniami mechanicznymi.
• Okresowo usuwaj mocno przywierający materiał z powierzchni czujnika.
• Montaż i podłączenie elektryczne musi wykonać wykwalifikowany specjalista.

Szybki przewodnik wyboru

pojemnościowy czujnik poziomu ziarna i paszy gdy wymagane jest bezkontaktowe wykrywanie ziarna, paszy, granulatu lub innego materiału sypkiego w zasobniku, zbiorniku, korycie paszowym albo systemie transportowym.

Elektroniczna kontrola poziomu ziarna, paszy i granulatu

Pojemnościowy czujnik zbliżeniowy jest przeznaczony do kontroli obecności i poziomu ziarna, mieszanek paszowych, granulatu oraz innych materiałów sypkich w bunkrach, zbiornikach, korytach paszowych i systemach transportowych.

Elektroniczna zasada działania umożliwia zastąpienie mechanicznych mikrowyłączników, zmniejsza ryzyko zacięcia ruchomych części oraz pozwala regulować czułość wykrywania i opóźnienie działania. Zintegrowane wyjście przekaźnikowe może przekazywać sygnał do stycznika, przekaźnika pośredniczącego, sterownika PLC lub systemu alarmowego.

Szeroki zakres zasilania 90-240V AC, odległość wykrywania 0-15 mm, regulowane opóźnienie do 2 godzin, obudowa IP67 i dwukolorowa sygnalizacja LED umożliwiają zastosowanie czujnika w różnych systemach automatyki rolniczej i przemysłowej. Urządzenia nie wolno używać w strefach wybuchowych ani sklasyfikowanych jako ATEX.
