Przekaźnik do sterowania matą grzewczą lustra | cewka 12 V DC | styk 1 NO 10 A / 250 V AC | IP67 | ELSP-XM-R1-WP
Kod: ELSP-XM-R1-WPCena 4.05 € z VAT( 3.35 € bez VAT )Hermetyczny przekaźnik IP67 umożliwiający włączanie maty grzewczej lustra 230 V sygnałem 12 V DC. Styk 1 NO: 10 A / 250 V AC (do 15 A tylko przy 125 V AC). Cewka 30 mA / 360 mW, izolacja 1500 V AC, gotowe przewody 175 mm, zgodność z EN 61810-1.
-
Przekaźnik do sterowania matą grzewczą lustra | cewka 12 V DC | styk 1 NO 10 A / 250 V AC | IP67 | ELSP-XM-R1-WP

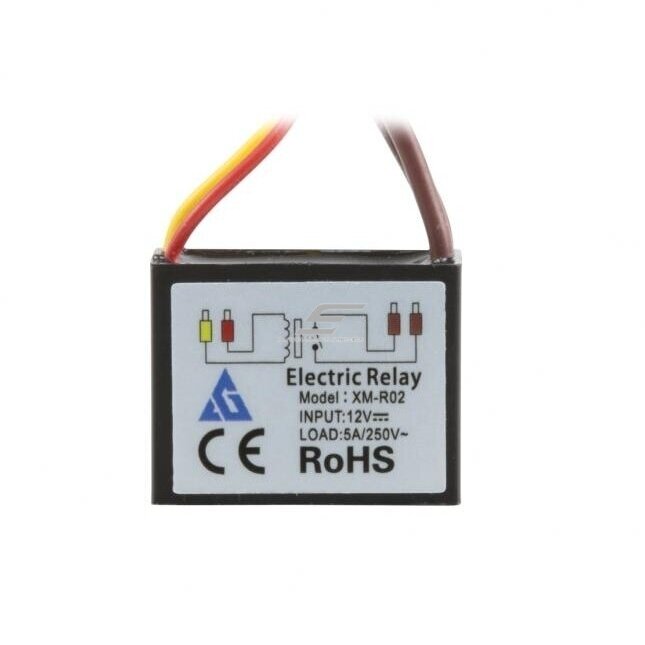

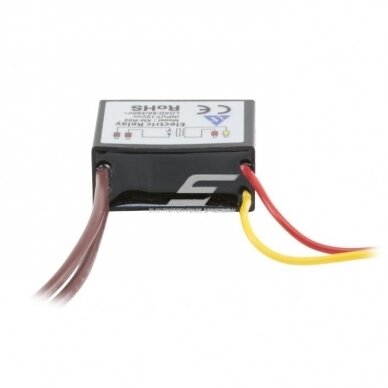

Hermetyczny przekaźnik IP67 z gotowymi przewodami, który sygnałem 12 V DC z włącznika lustra włącza matę grzewczą 230 V. Przeznaczony do wilgotniejszych miejsc, gdzie może tworzyć się kondensat.
Główna myśl:
W łazience za lustrem gromadzi się wilgoć. Obudowa IP67 chroni wnętrze przekaźnika przed wodą i kurzem, dlatego ten model jest bardziej niezawodny niż zwykły przekaźnik. Dla obwodu 230 V limit wynosi 10 A (15 A – tylko 125 V AC).Cewka
12 V DC, 30 mA, 360 mWStyk 230 V
1 NO, 10 A / 250 V ACOchrona
IP67 (obudowa)Wymiary

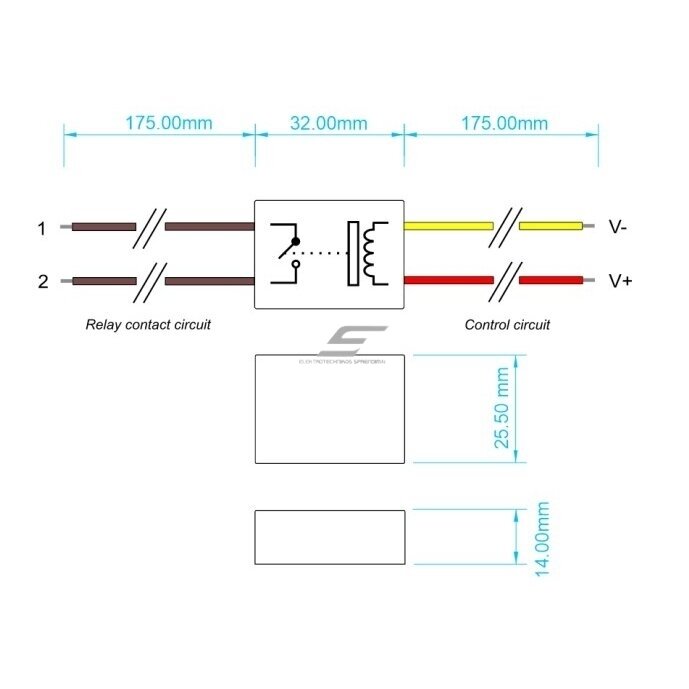

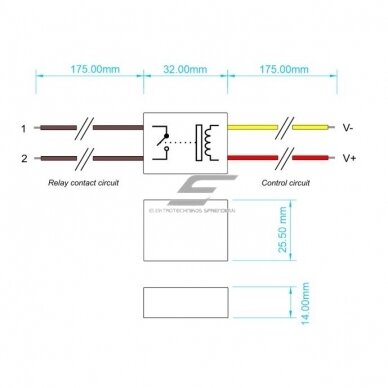

32 × 22,5 × 14 mmZasada działania

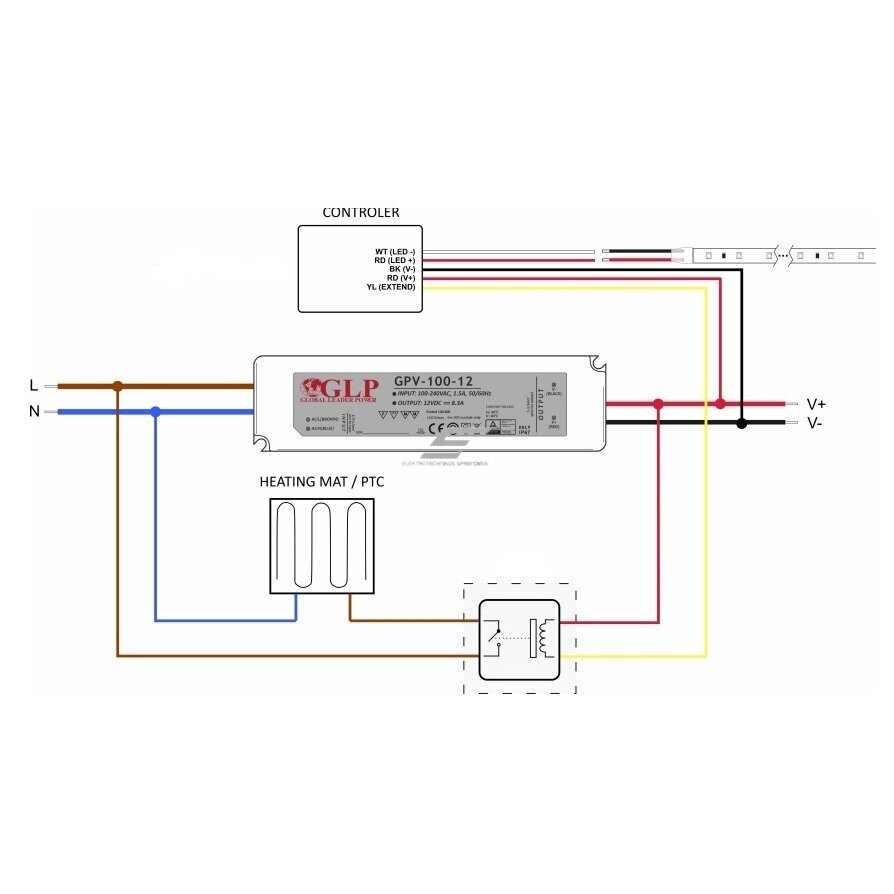

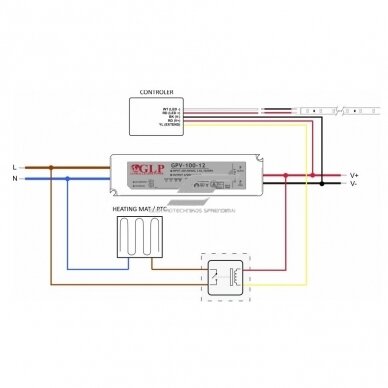

Cewkę podłącza się do wyjścia 12 V DC włącznika lustra; po zadziałaniu styk NO włącza matę 230 V. Zakres pracy cewki 9–15,6 V DC, zadziałanie ≤ 15 ms, zwolnienie ≤ 10 ms.
IP67 dotyczy obudowy – połączenia końcówek przewodów trzeba uszczelnić osobno (np. w puszce połączeniowej).
Dlaczego ELSP-XM-R1-WP?
Ta sama funkcja co standardowy przekaźnik, ale z hermetyczną obudową i cieńszym profilem 14 mm.Specyfikacja techniczna
Typ produktu Hermetyczny przekaźnik elektromechaniczny z przewodami Kod produktu ELSP-XM-R1-WP Napięcie cewki 12 V DC (9–15,6 V DC) Prąd / moc cewki 30 mA ±10 % / 360 mW Styk 1 NO (SPST-NO) Obciążenie styku 10 A / 250 V AC (rezystancyjne); 15 A / 125 V AC (maks.) Rezystancja styku ≤ 100 mΩ (6 V DC, 1 A) Czas zadziałania / zwolnienia ≤ 15 ms / ≤ 10 ms Rezystancja izolacji ≥ 1000 MΩ (500 V DC) Wytrzymałość elektryczna między stykami 750 V AC; cewka–styki 1500 V AC (1 min) Stopień ochrony IP67 (nie dotyczy końcówek przewodów) Przewody wyjście 20AWG, wejście 22AWG, długość 175 mm Wymiary 32 × 22,5 × 14 mm Waga 23,1 g Temperatura pracy +5 … +50 °C Przechowywanie −40 … +85 °C, 25–85 % RH Norma EN 61810-1:2008 Główne funkcje
- Obudowa IP67 – ochrona przed wodą i kurzem.
- Mata 230 V z sygnału 12 V – grzanie razem z włącznikiem lustra.
- Separacja galwaniczna – 1500 V AC.
- Cienki profil – 14 mm.
Gdzie stosować?
- Lustra łazienkowe z grzaniem, gdzie tworzy się kondensat
- Szatnie SPA, basenów, klubów sportowych
- Wilgotne wnęki i szafki
Zastosowanie według potrzeb
Dla producenta luster.
Bardziej niezawodny węzeł grzania w wilgotnym środowisku.Dla instalatora.
Cienka obudowa z przewodami.Dla hoteli i SPA.
Dłuższa żywotność w intensywnie użytkowanych łazienkach.Przykład praktyczny
W łazience hotelowej, gdzie prysznic jest obok lustra, za lustrem tworzy się kondensat. Przekaźnik IP67 steruje matą 600 × 400 mm z wyjścia włącznika 12 V, a końcówki przewodów łączy się w puszce IP44.Co jeszcze jest potrzebne w zestawie lustra?
Do sterowania grzaniem potrzeba:
Mata grzewcza
np. 600 × 400 mm, 230 V, IP54.Włącznik 12 V
Włączniki za lustro.Puszka połączeniowa
Puszka IP44.Zalety
- Obudowa IP67
- 10 A / 250 V AC
- Cienki profil 14 mm
- Gotowe przewody
Wady / ograniczenia
- Tylko 1 styk NO
- Cewka tylko 12 V DC
- IP67 nie dotyczy końcówek przewodów
- Temperatura pracy od +5 °C
Uwagi dotyczące bezpieczeństwa i montażu
- Podłączać przy wyłączonym napięciu, pracę wykonuje wykwalifikowany elektryk.
- Obwód 230 V – z wyłącznikiem różnicowoprądowym 30 mA.
- Końcówki przewodów uszczelnij osobno.
- Nie przekraczaj 10 A przy 230 V AC.
Szybki przewodnik wyboru
Cewka 12 V DC1 NO | 10 A / 250 V ACIP6732 × 22,5 × 14 mmOdpowiedni, gdy trzeba:- sterować matą w wilgotnym miejscu;
- do cienkiego montażu za lustrem.
Sprawdź przed użyciem:- napięcie sterowania (12 V DC);
- uszczelnienie końcówek przewodów.
Ważne przypomnienie: IP67 chroni obudowę przekaźnika, ale nie połączenia przewodów.Najczęściej zadawane pytania
Czym różni się od zwykłego przekaźnika?
Hermetyczną obudową IP67 i cieńszym profilem.Czy 15 A dotyczy 230 V?
Nie, przy 230 V AC limit wynosi 10 A.Przekaźnik do maty grzewczej lustra | 12 V DC | 1 NO 10 A / 250 V AC | IP67 | ELSP-XM-R1-WP
ELSP-XM-R1-WP – hermetyczny przekaźnik IP67 do włączania maty grzewczej 230 V sygnałem 12 V DC: 1 NO 10 A / 250 V AC, cewka 360 mW, izolacja 1500 V AC, EN 61810-1:2008.
