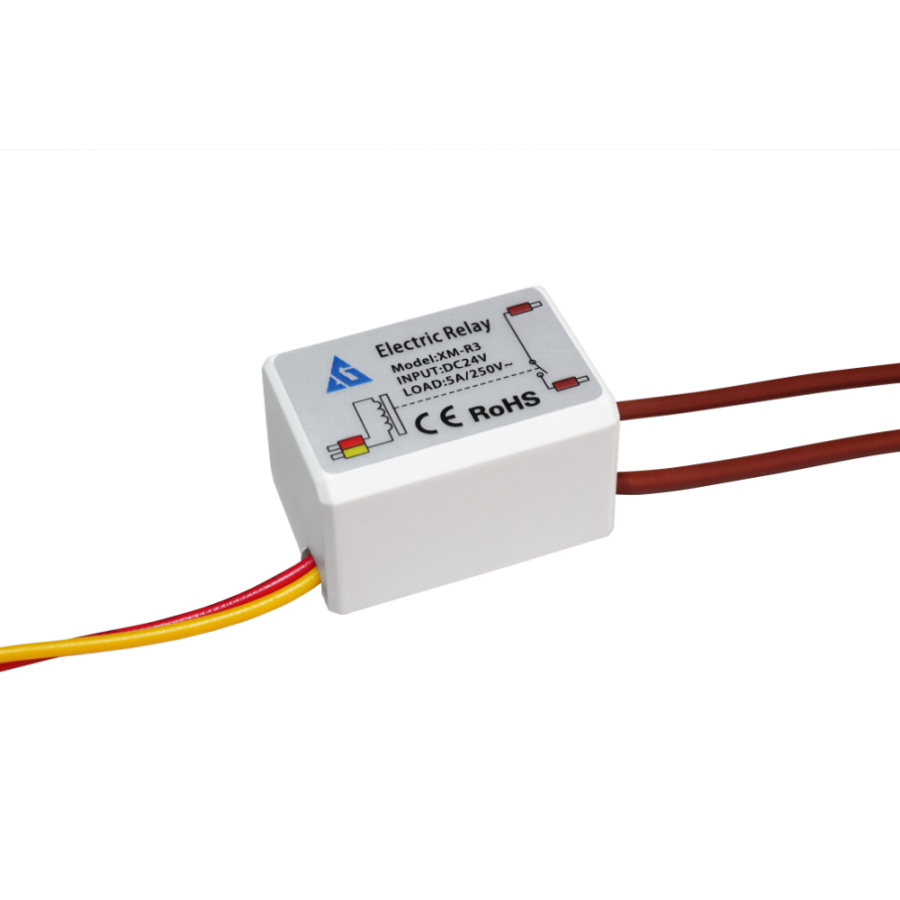

Przekaźnik do sterowania matą grzewczą lustra | cewka 24 V DC | styk 1 NO 10 A / 250 V AC | ELSP-XM-R3
Kod: ELSP-XM-R3Cena 5.57 € z VAT( 4.60 € bez VAT )Kompaktowy przekaźnik do systemów luster 24 V DC: sygnałem 24 V z włącznika włącza matę grzewczą 230 V. Styk 1 NO: 10 A / 250 V AC (do 15 A tylko przy 125 V AC). Cewka 15 mA / 360 mW, temperatura pracy −40…+105 °C, zgodność z EN 61810-1.
-
Przekaźnik do sterowania matą grzewczą lustra | cewka 24 V DC | styk 1 NO 10 A / 250 V AC | ELSP-XM-R3
Przekaźnik do systemów luster 24 V DC: sygnałem z włącznika 24 V włącza matę grzewczą 230 V przeciw parowaniu. Styk 1 NO 10 A / 250 V AC, szeroki zakres pracy 18–31,2 V DC.
Główna myśl:
Jeśli oświetlenie i włącznik lustra pracują na 24 V, przekaźnik 12 V się nie nadaje. Ta wersja 24 V pozwala sterować grzaniem z tego samego włącznika. W obwodzie 230 V limit wynosi 10 A.Cewka
24 V DC, 15 mA, 360 mWStyk 230 V
1 NO, 10 A / 250 V ACTemperatura pracy
−40 … +105 °CWymiary

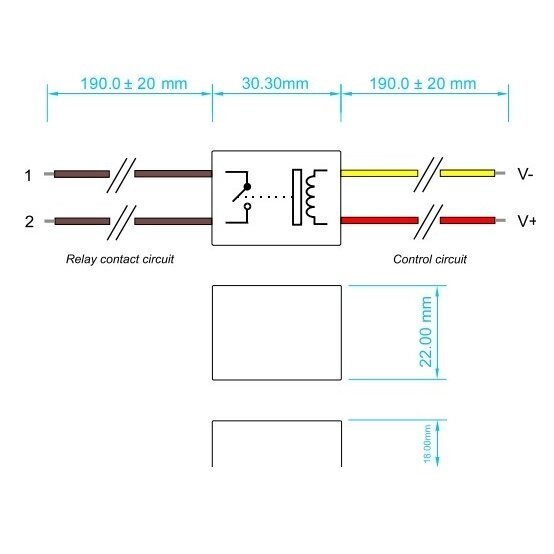

30,3 × 22 × 18 mmZasada działania
Cewkę podłącza się do wyjścia 24 V DC włącznika; po zadziałaniu styk NO włącza matę 230 V. Zakres pracy cewki 18–31,2 V DC, zadziałanie ≤ 10 ms, zwolnienie ≤ 5 ms.
Dlaczego ELSP-XM-R3?
Systemy luster 24 V nie potrzebują osobnego zasilacza 12 V do cewki przekaźnika – sterowanie bezpośrednio z włącznika 24 V.Specyfikacja techniczna
Typ produktu Przekaźnik elektromechaniczny z przewodami Kod produktu ELSP-XM-R3 Napięcie cewki 24 V DC (18–31,2 V DC) Prąd / moc cewki 15 mA ±10 % / 360 mW Styk 1 NO (SPST-NO, 1 Form A) Obciążenie styku 10 A / 250 V AC (znamionowe); 15 A / 125 V AC (maks.) Rezystancja styku ≤ 100 mΩ (6 V DC, 1 A) Czas zadziałania / zwolnienia ≤ 10 ms / ≤ 5 ms Rezystancja izolacji ≥ 100 MΩ (500 V DC) Wytrzymałość elektryczna między stykami 750 V AC; cewka–styki 1500 V AC (1 min) Długość przewodów 190 ± 20 mm Wymiary 30,3 × 22 × 18 mm Temperatura pracy −40 … +105 °C Zalecane przechowywanie +15 … +35 °C, 25–85 % RH Norma EN 61810-1:2008 Główne funkcje
- Sterowanie 24 V DC – bezpośrednio z włącznika 24 V.
- Szeroki zakres pracy – −40 … +105 °C.
- Separacja galwaniczna – 1500 V AC.
- Szybkie przełączanie – ≤ 10 ms / ≤ 5 ms.
Gdzie stosować?
- Systemy luster 24 V z matą grzewczą
- Lustra z długimi taśmami LED 24 V
- Łazienki komercyjne
Zastosowanie według potrzeb
Dla producenta luster.
Węzeł grzania dla platformy 24 V.Dla instalatora.
Nie jest potrzebny dodatkowy zasilacz 12 V.Dla projektanta.
Szeroki zakres temperatur.Przykład praktyczny

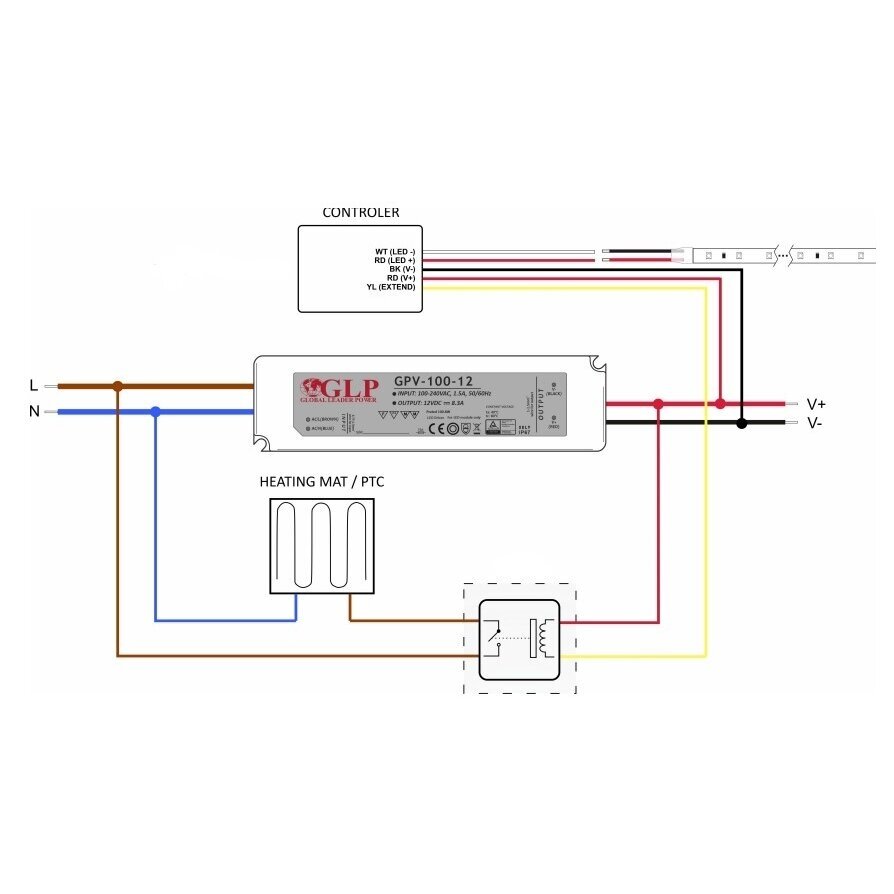

Duże lustro 1200 × 800 mm z taśmą LED 24 V i włącznikiem 24 V: przekaźnik podłącza się do wyjścia grzania włącznika i włącza matę 800 × 500 mm.Co jeszcze jest potrzebne w zestawie lustra?
Do sterowania grzaniem potrzeba:
Mata grzewcza
np. 800 × 500 mm, 230 V.Włącznik 24 V
Włącznik zbliżeniowy IR ze ściemniaczem 12/24 V.Puszka połączeniowa
Puszka IP44.Zalety
- Cewka 24 V DC
- 10 A / 250 V AC
- −40 … +105 °C
- Szybkie przełączanie
Wady / ograniczenia
- Tylko 1 styk NO
- Obudowa bez stopnia IP – montować w suchym miejscu
- W obwodzie 230 V – 10 A, nie 15 A
Uwagi dotyczące bezpieczeństwa i montażu
- Podłączać przy wyłączonym napięciu, pracę wykonuje wykwalifikowany elektryk.
- Obwód 230 V – z wyłącznikiem różnicowoprądowym 30 mA.
- Nie przekraczaj 10 A przy 230 V AC.
- Połączenia 230 V – w szczelnej puszce.
Szybki przewodnik wyboru
Cewka 24 V DC1 NO | 10 A / 250 V AC−40 … +105 °C30,3 × 22 × 18 mmOdpowiedni, gdy trzeba:- do systemów luster 24 V;
- do sterowania grzaniem z włącznika 24 V.
Sprawdź przed użyciem:- napięcie sterowania (24 V DC);
- wilgotność w miejscu montażu.
Ważne przypomnienie: 15 A dotyczy tylko sieci 125 V AC – w sieci 230 V licz 10 A.Najczęściej zadawane pytania
Czy nadaje się do systemu 12 V?
Nie. Do systemu 12 V wybierz przekaźnik 12 V.Jakie obciążenie przy 230 V?
Do 10 A obciążenia rezystancyjnego.Przekaźnik do maty grzewczej lustra | 24 V DC | 1 NO 10 A / 250 V AC | ELSP-XM-R3
ELSP-XM-R3 – przekaźnik do włączania maty grzewczej 230 V sygnałem 24 V DC: 1 NO 10 A / 250 V AC, cewka 15 mA / 360 mW, −40…+105 °C, EN 61810-1:2008.
