Przekaźnik pośredniczący | cewka 12 V DC | 1CO (SPDT) | 8 A | wtykowy | LANBOO J13A | ES-J13A
Kod: ES-J13ACena 4.10 € z VAT( 3.39 € bez VAT )Wtykowy przekaźnik pośredniczący LANBOO J13A: cewka 12 V DC, 1CO (NO + NC) 8 A. Montaż w gnieździe.
-
Przekaźnik pośredniczący | cewka 12 V DC | 1CO (SPDT) | 8 A | wtykowy | LANBOO J13A | ES-J13A

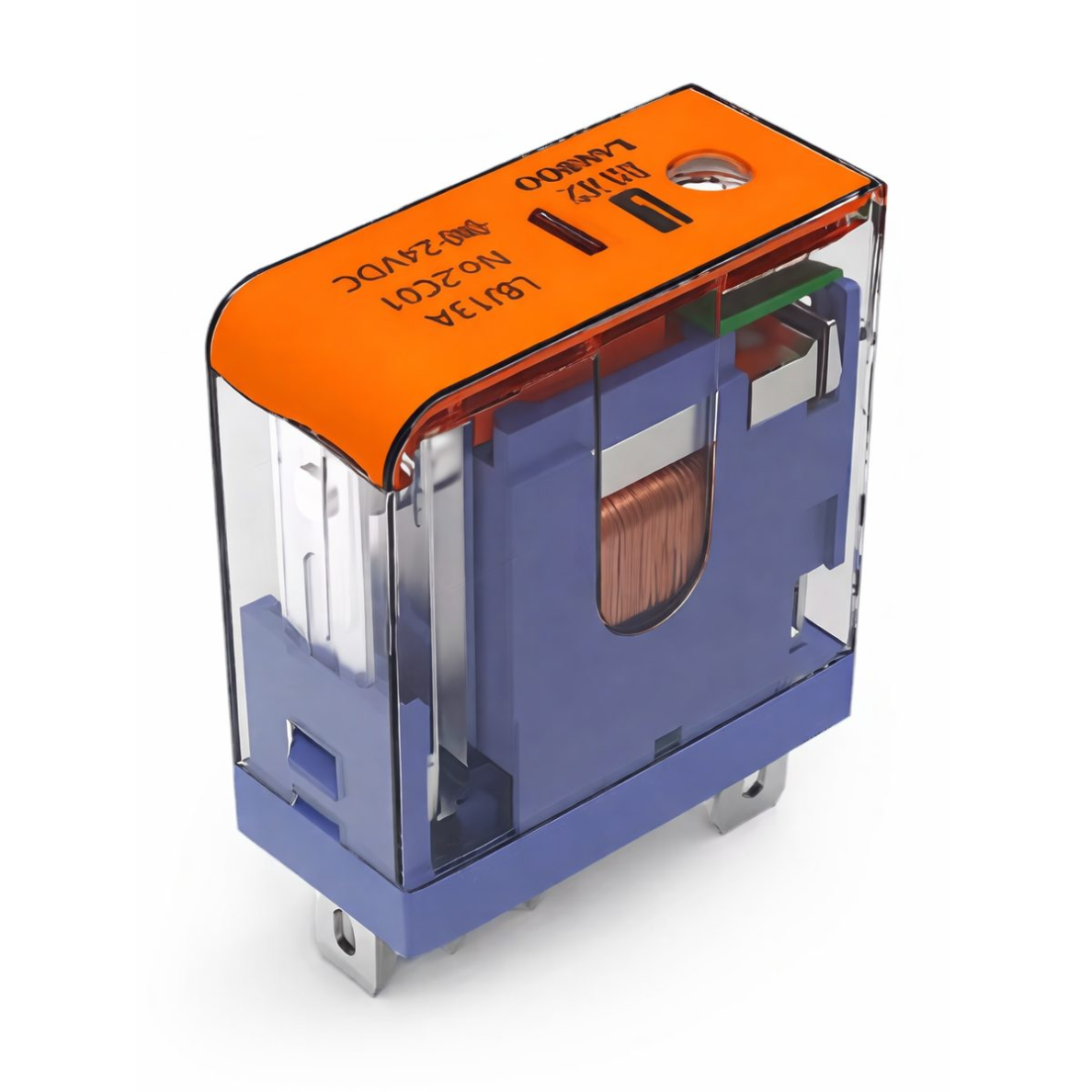

LANBOO J13A – wtykowy elektromagnetyczny przekaźnik pośredniczący do obwodów sterowania: cewka 12 V DC i jeden styk przełączny (NO + NC ze wspólnym zaciskiem) do 8 A. Przekaźnik osadza się w odpowiednim gnieździe, dzięki czemu można go szybko wymienić bez odłączania przewodów.
Główna idea:
Przekaźnik wtykowy to praktyczne rozwiązanie dla rozdzielnic, w których liczy się szybki serwis: uszkodzony przekaźnik wymienia się w kilka sekund. Styk 8 A wystarcza dla większości obwodów sterowania – cewek styczników, lamp sygnalizacyjnych, niewielkich obciążeń.Cewka
12 V DCStyk
1CO (SPDT) – NO + NCPrąd styków
8 APrzycisk testowy
brakZasada działania

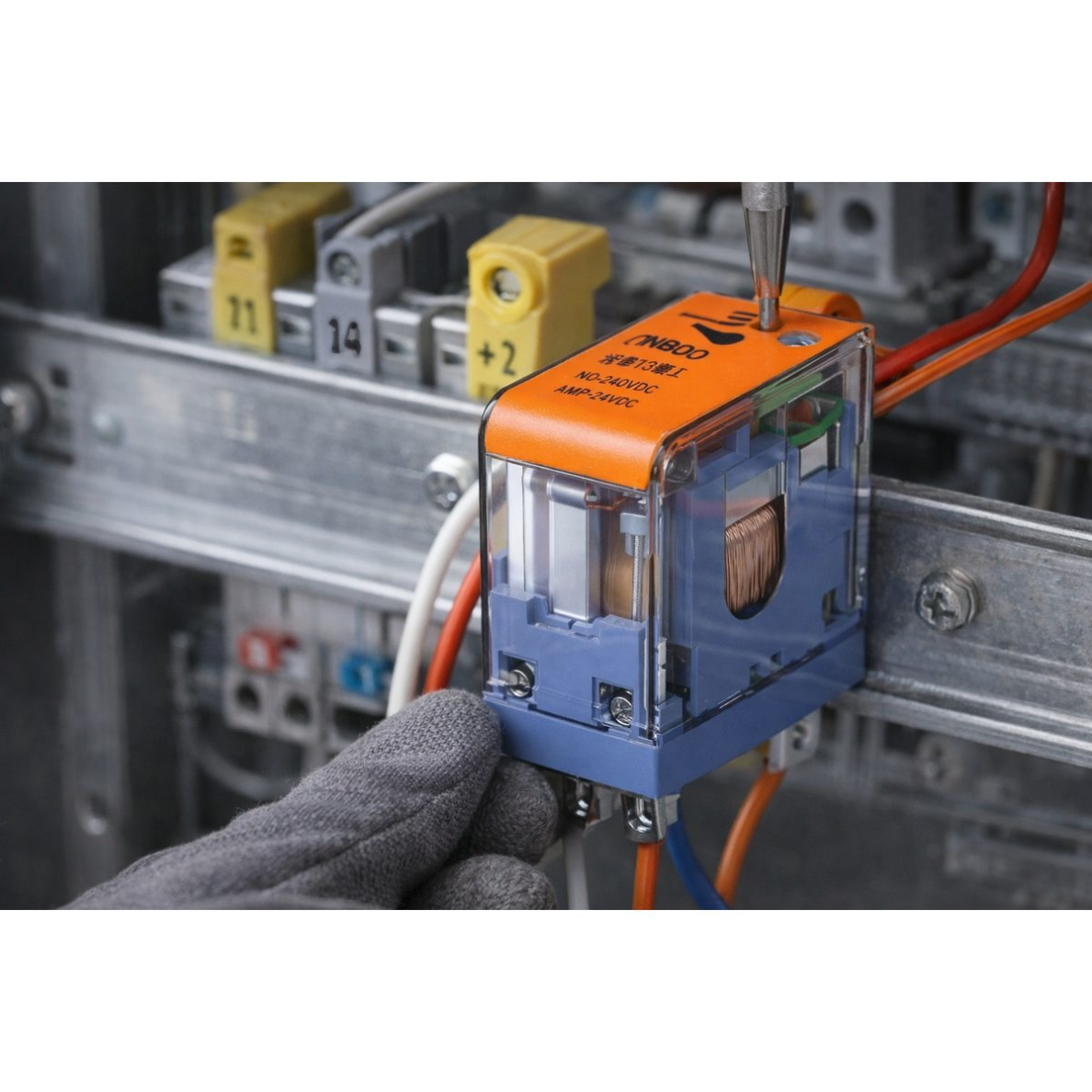

Przekaźnik osadza się w gnieździe, które montuje się na szynie DIN lub płycie. Sygnał sterujący podłącza się do zacisków cewki, a obwód obciążenia – do zacisków wspólnego (COM), NO i NC.
Po podaniu napięcia 12 V DC na cewkę styk się przełącza: COM łączy się z NO i rozłącza od NC. Po zaniku sygnału styk wraca do położenia początkowego.
W efekcie sterownik obciążony jest tylko prądem cewki, a obciążenie załączane jest odseparowanym stykiem.
Jakie korzyści daje LANBOO J13A?
Konstrukcja wtykowa skraca czas naprawy, styki ze stopu srebra sprawdzają się w obwodach sterowania.Specyfikacja techniczna

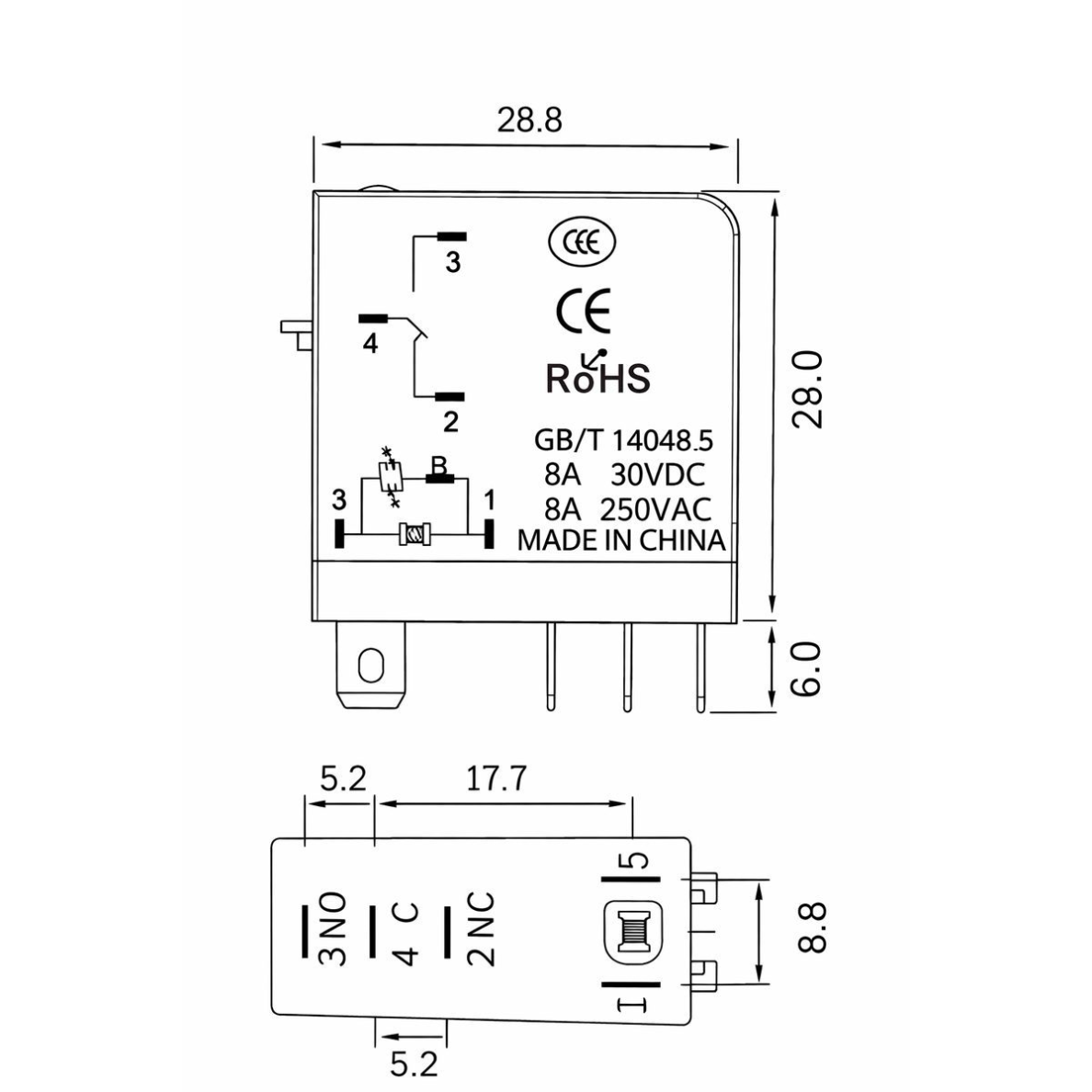

Typ produktu Wtykowy elektromagnetyczny przekaźnik pośredniczący Producent / kod LANBOO / ES-J13A Seria J13A Napięcie cewki 12 V DC Konfiguracja styków 1CO (SPDT): 1 NO + 1 NC ze wspólnym zaciskiem Prąd styków 8 A Materiał styków stop srebra Ręczny przycisk testowy brak Obudowa szczelna, przezroczysta, z tworzywa sztucznego Montaż w gnieździe (gniazdo sprzedawane osobno) Główne funkcje
- Separacja sygnału – sterownik jest chroniony przed obwodem obciążenia.
- Styk przełączny NO/NC – załączanie lub wyłączanie jednym przekaźnikiem.
- Konstrukcja wtykowa – szybka wymiana bez odłączania przewodów.
- Szczelna obudowa – chroni mechanizm przed kurzem.
Gdzie się stosuje?
- Szafy sterownicze i rozdzielnice automatyki
- Rozszerzanie wyjść PLC
- Sterowanie cewkami styczników i rozruszników magnetycznych
- Obwody sygnalizacji i alarmowe
- Sterowanie pompami, wentylatorami i ogrzewaniem
- Automatyka bram, szlabanów i oświetlenia
Zastosowanie według potrzeb
Dla producenta szaf sterowniczych.
Przekaźniki wtykowe pozwalają zmontować i przetestować rozdzielnicę, a przekaźniki osadzić na ostatnim etapie.Dla zespołu utrzymania ruchu.
Uszkodzony przekaźnik wymienia się w kilka sekund, bez odłączania przewodów.Dla uruchamiającego automatykę.
Prosty przekaźnik bez dodatków mechanicznych – gdy ręczne przełączanie jest zbędne lub wręcz niepożądane.Praktyczne zastosowanie
Jeśli wyjście sterownika 12 V DC ma sterować cewką stycznika, wyjście podłącza się do cewki J13A, a cewkę stycznika – przez styk COM–NO. W razie awarii przekaźnik wymienia się, wyjmując go z gniazda.Zalety
- Wtykowy – szybka wymiana
- 1 styk przełączny NO + NC
- Prąd styków 8 A
- Styki ze stopu srebra
- Szczelna obudowa
Wady / ograniczenia
- Wymagane odpowiednie gniazdo J13A – nie wchodzi w skład zestawu
- Prąd styków do 8 A – większe obciążenia wymagają stycznika
- Obciążenie indukcyjne wymaga zapasu prądowego
- Brak ręcznego przycisku testowego – jeśli jest potrzebny, wybierz wersję z przyciskiem
Uwagi dotyczące bezpieczeństwa i montażu
- Przed montażem i wymianą przekaźnika odłącz napięcie obwodu obciążenia.
- Napięcie cewki musi odpowiadać sygnałowi sterującemu: 12 V DC.
- Używaj wyłącznie gniazda przeznaczonego do tego przekaźnika – niewłaściwe gniazdo może nie zapewnić styku.
- Montaż wykonuje wykwalifikowany elektryk.
Szybki przewodnik wyboru
Cewka: 12 V DC1CO (SPDT)8 AWtykowyBez przycisku testowegoSprawdzi się, gdy potrzebujesz:- sterować cewką stycznika lub lampką sygnalizacyjną ze sterownika
- szybko wymienialnych przekaźników w rozdzielnicy
- prostego przekaźnika bez dodatków mechanicznych
Sprawdź przed użyciem:- napięcie sygnału sterującego – 12 V DC
- czy masz gniazdo serii J13A
- prąd i rodzaj obciążenia
Ważne przypomnienie: Przekaźnik nie jest aparatem zabezpieczającym – nie chroni przed przeciążeniem ani zwarciem.FAQ
Czy gniazdo jest w zestawie?
Nie, przekaźnik sprzedawany jest bez gniazda – o gniazdo zapytaj naszych doradców handlowych.Co oznacza 1NO + 1NC?
To jeden styk przełączny ze wspólnym zaciskiem: wyjście normalnie otwarte i normalnie zamknięte.Jaki prąd może załączać styk?
Do 8 A.Czy jest wersja z przyciskiem testowym?
Tak, ten sam przekaźnik oferowany jest również z ręcznym przyciskiem testowym.Czy nadaje się do wyjścia PLC?
Tak, jeśli napięcie wyjścia PLC wynosi 12 V DC.Czy przekaźnik chroni przed przeciążeniem?
Nie, obwód należy zabezpieczyć wyłącznikiem nadprądowym lub bezpiecznikiem.Przekaźnik pośredniczący | cewka 12 V DC | 1CO (SPDT) | 8 A | wtykowy | LANBOO J13A | ES-J13A
