  • Przekaźnik pośredniczący | cewka 24 V DC | 1CO (SPDT) | 8 A | wtykowy | LANBOO J13A | ES-J13A24

    Kod: ES-J13A24

    Wtykowy przekaźnik pośredniczący LANBOO J13A: cewka 24 V DC, 1CO (NO + NC) 8 A. Montaż w gnieździe.

  • Przekaźnik pośredniczący | cewka 24 V DC | 1CO (SPDT) | 8 A | wtykowy | LANBOO J13A | ES-J13A24

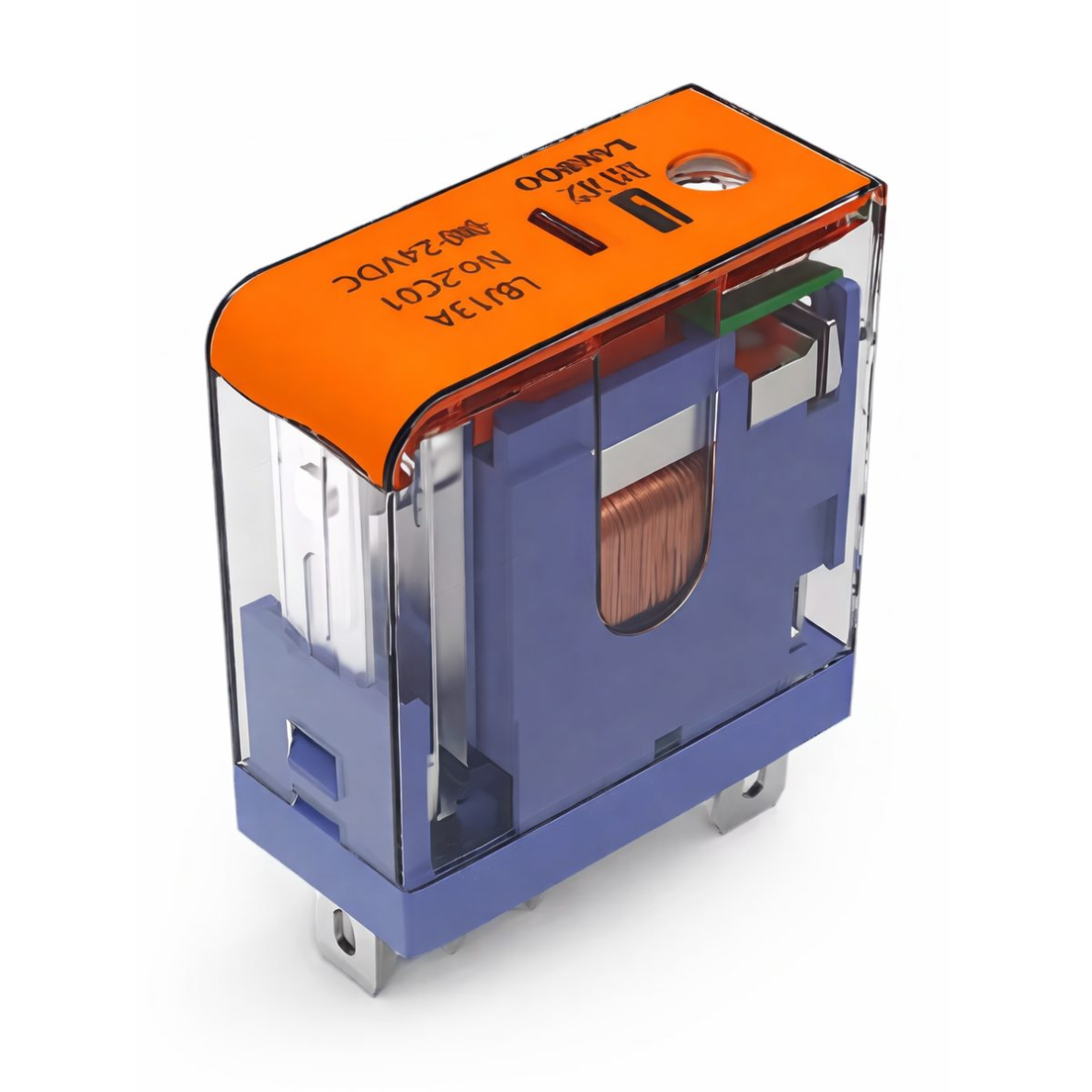

    LANBOO J13A – wtykowy elektromagnetyczny przekaźnik pośredniczący do obwodów sterowania: cewka 24 V DC i jeden styk przełączny (NO + NC ze wspólnym zaciskiem) do 8 A. Przekaźnik osadza się w odpowiednim gnieździe, dzięki czemu można go szybko wymienić bez odłączania przewodów.

    Główna idea:
    Przekaźnik wtykowy to praktyczne rozwiązanie dla rozdzielnic, w których liczy się szybki serwis: uszkodzony przekaźnik wymienia się w kilka sekund. Styk 8 A wystarcza dla większości obwodów sterowania – cewek styczników, lamp sygnalizacyjnych, niewielkich obciążeń.
    Cewka
    24 V DC
    Styk
    1CO (SPDT) – NO + NC
    Prąd styków
    8 A
    Przycisk testowy
    brak

    Zasada działania

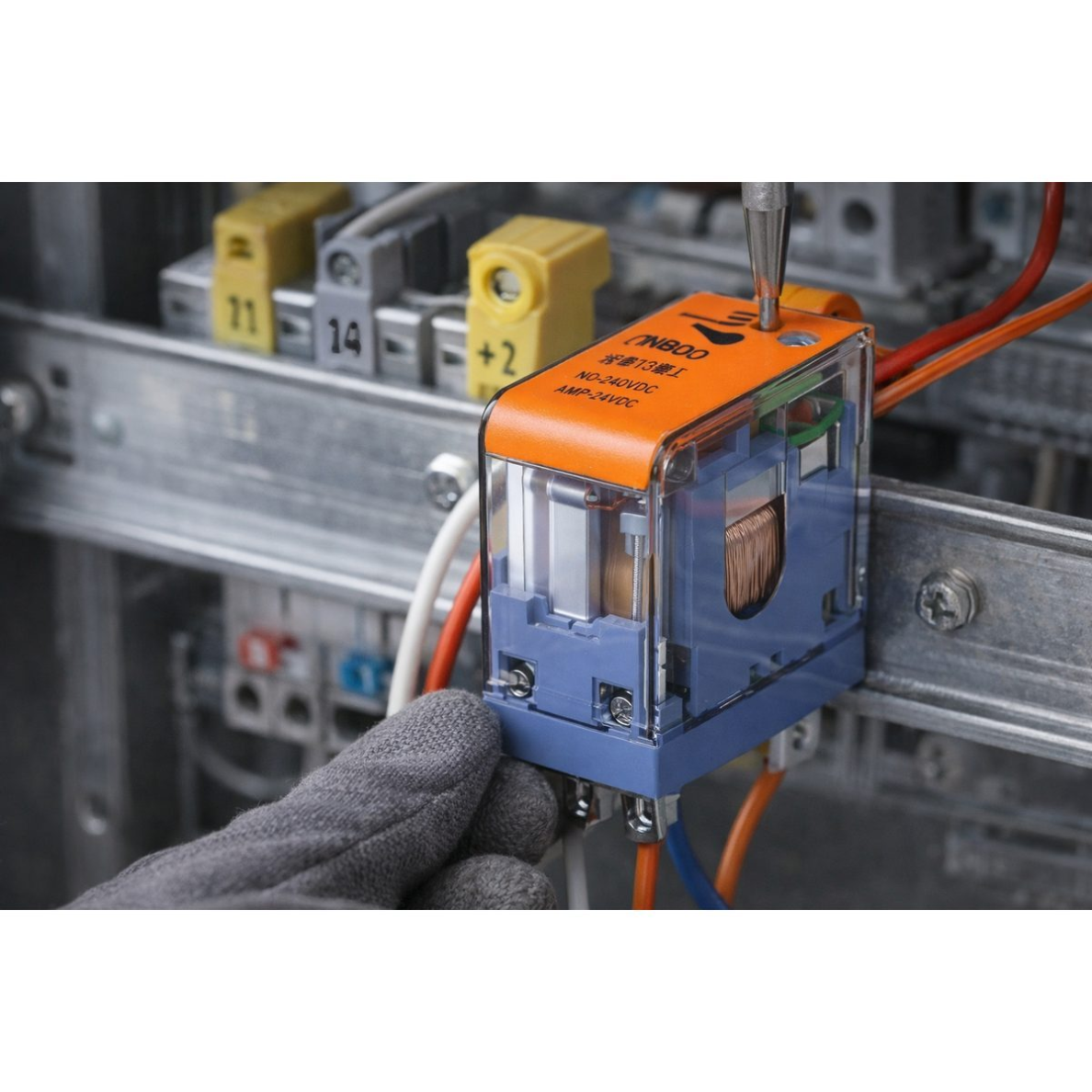

    Przekaźnik osadza się w gnieździe, które montuje się na szynie DIN lub płycie. Sygnał sterujący podłącza się do zacisków cewki, a obwód obciążenia – do zacisków wspólnego (COM), NO i NC.

    Po podaniu napięcia 24 V DC na cewkę styk się przełącza: COM łączy się z NO i rozłącza od NC. Po zaniku sygnału styk wraca do położenia początkowego.

    W efekcie sterownik obciążony jest tylko prądem cewki, a obciążenie załączane jest odseparowanym stykiem.

    Jakie korzyści daje LANBOO J13A?
    Konstrukcja wtykowa skraca czas naprawy, styki ze stopu srebra sprawdzają się w obwodach sterowania.

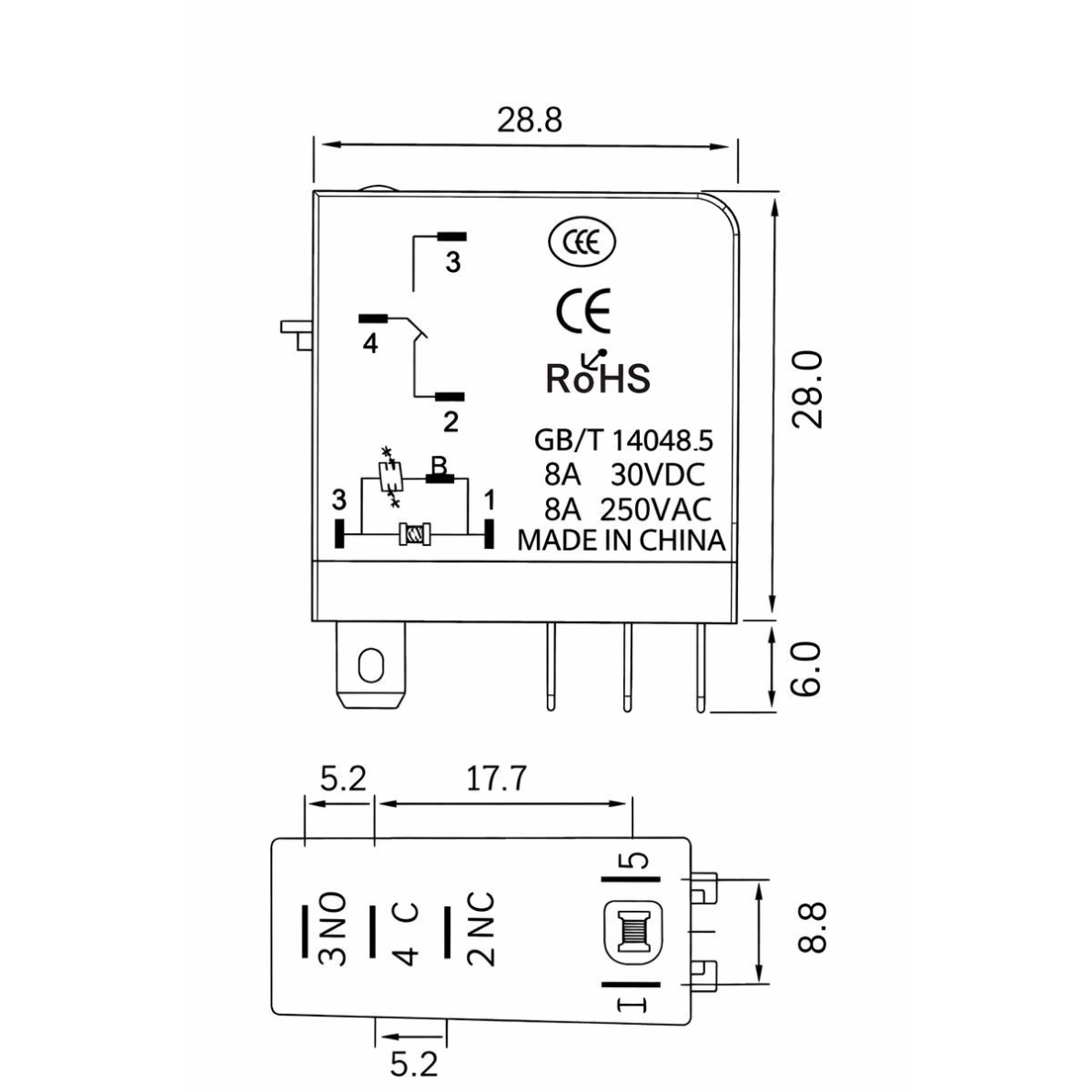

    Specyfikacja techniczna

    Typ produktu Wtykowy elektromagnetyczny przekaźnik pośredniczący
    Producent / kod LANBOO / ES-J13A24
    Seria J13A
    Napięcie cewki 24 V DC
    Konfiguracja styków 1CO (SPDT): 1 NO + 1 NC ze wspólnym zaciskiem
    Prąd styków 8 A
    Materiał styków stop srebra
    Ręczny przycisk testowy brak
    Obudowa szczelna, przezroczysta, z tworzywa sztucznego
    Montaż w gnieździe (gniazdo sprzedawane osobno)

    Główne funkcje

    • Separacja sygnału – sterownik jest chroniony przed obwodem obciążenia.
    • Styk przełączny NO/NC – załączanie lub wyłączanie jednym przekaźnikiem.
    • Konstrukcja wtykowa – szybka wymiana bez odłączania przewodów.
    • Szczelna obudowa – chroni mechanizm przed kurzem.

    Gdzie się stosuje?

    • Szafy sterownicze i rozdzielnice automatyki
    • Rozszerzanie wyjść PLC
    • Sterowanie cewkami styczników i rozruszników magnetycznych
    • Obwody sygnalizacji i alarmowe
    • Sterowanie pompami, wentylatorami i ogrzewaniem
    • Automatyka bram, szlabanów i oświetlenia

    Zastosowanie według potrzeb

    Dla producenta szaf sterowniczych.
    Przekaźniki wtykowe pozwalają zmontować i przetestować rozdzielnicę, a przekaźniki osadzić na ostatnim etapie.
    Dla zespołu utrzymania ruchu.
    Uszkodzony przekaźnik wymienia się w kilka sekund, bez odłączania przewodów.
    Dla uruchamiającego automatykę.
    Prosty przekaźnik bez dodatków mechanicznych – gdy ręczne przełączanie jest zbędne lub wręcz niepożądane.

    Praktyczne zastosowanie

    Jeśli wyjście sterownika 24 V DC ma sterować cewką stycznika, wyjście podłącza się do cewki J13A, a cewkę stycznika – przez styk COM–NO. W razie awarii przekaźnik wymienia się, wyjmując go z gniazda.

    Zalety

    • Wtykowy – szybka wymiana
    • 1 styk przełączny NO + NC
    • Prąd styków 8 A
    • Styki ze stopu srebra
    • Szczelna obudowa

    Wady / ograniczenia

    • Wymagane odpowiednie gniazdo J13A – nie wchodzi w skład zestawu
    • Prąd styków do 8 A – większe obciążenia wymagają stycznika
    • Obciążenie indukcyjne wymaga zapasu prądowego
    • Brak ręcznego przycisku testowego – jeśli jest potrzebny, wybierz wersję z przyciskiem

    Uwagi dotyczące bezpieczeństwa i montażu

    • Przed montażem i wymianą przekaźnika odłącz napięcie obwodu obciążenia.
    • Napięcie cewki musi odpowiadać sygnałowi sterującemu: 24 V DC.
    • Używaj wyłącznie gniazda przeznaczonego do tego przekaźnika – niewłaściwe gniazdo może nie zapewnić styku.
    • Montaż wykonuje wykwalifikowany elektryk.

    Szybki przewodnik wyboru

    Cewka: 24 V DC
    1CO (SPDT)
    8 A
    Wtykowy
    Bez przycisku testowego
    Sprawdzi się, gdy potrzebujesz:
    • sterować cewką stycznika lub lampką sygnalizacyjną ze sterownika
    • szybko wymienialnych przekaźników w rozdzielnicy
    • prostego przekaźnika bez dodatków mechanicznych
    Sprawdź przed użyciem:
    • napięcie sygnału sterującego – 24 V DC
    • czy masz gniazdo serii J13A
    • prąd i rodzaj obciążenia
    Ważne przypomnienie: Przekaźnik nie jest aparatem zabezpieczającym – nie chroni przed przeciążeniem ani zwarciem.

    FAQ

    Czy gniazdo jest w zestawie?
    Nie, przekaźnik sprzedawany jest bez gniazda – o gniazdo zapytaj naszych doradców handlowych.
    Co oznacza 1NO + 1NC?
    To jeden styk przełączny ze wspólnym zaciskiem: wyjście normalnie otwarte i normalnie zamknięte.
    Jaki prąd może załączać styk?
    Do 8 A.
    Czy jest wersja z przyciskiem testowym?
    Tak, ten sam przekaźnik oferowany jest również z ręcznym przyciskiem testowym.
    Czy nadaje się do wyjścia PLC?
    Tak, jeśli napięcie wyjścia PLC wynosi 24 V DC.
    Czy przekaźnik chroni przed przeciążeniem?
    Nie, obwód należy zabezpieczyć wyłącznikiem nadprądowym lub bezpiecznikiem.

    Przekaźnik pośredniczący | cewka 24 V DC | 1CO (SPDT) | 8 A | wtykowy | LANBOO J13A | ES-J13A24

    Wtykowy przekaźnik pośredniczący LANBOO J13A: cewka 24 V DC, styk 1CO 8 A ze stykami ze stopu srebra – do obwodów sterowania, PLC i rozdzielnic automatyki.

    Opublikowano: 2026-11-05 · Dane zweryfikowane z specyfikacją dostawcy i oznaczeniem produktu: 2026-11-05
