  •   Przekładnik prądowy dzielony 1000/5A | 0,5VA | Klasa 0,5 | IP20 | ELEQ TQ50-E

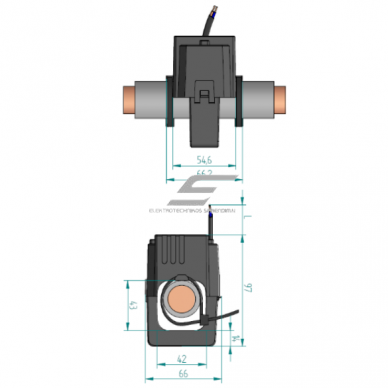

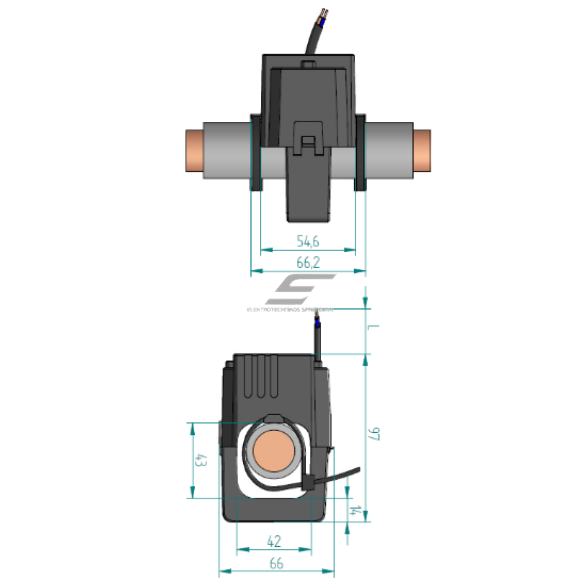

      Przekładnik prądowy dzielony 1000/5A | 0,5VA | Klasa 0,5 | IP20 | ELEQ TQ50-E 1

    Przekładnik prądowy dzielony 1000/5A | 0,5VA | Klasa 0,5 | IP20 | ELEQ TQ50-E

    Kod: 4Q5E67
    Pytanie do produktu
    Cena 110.11 € z VAT
    ( 91.00 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    Rozłączalny przekładnik prądowy 1000/5A (ELEQ TQ50-E) to wysokiej jakości urządzenie przeznaczone do pomiaru i kontroli prądu elektrycznego w zastosowaniach przemysłowych i komercyjnych. Transformator ten ma stosunek 1000/5A oraz obciążalność 0,5 VA, co zapewnia dokładny i efektywny pomiar. Wykonany zgodnie z normą IEC 61869-2, jest niezawodny i bezpieczny do użytku zarówno wewnątrz pomieszczeń, jak i w środowiskach przemysłowych wymagających dużej precyzji. Dostarczany z 3-metrowym kablem i przewodami o przekroju 1,5 mm², co umożliwia łatwy montaż i użytkowanie.

  • Opis

    Dane techniczne:
    Obciążenie: 0,5 VA
    Przełożenie: 1000/5A
    Klasa: 0,5 (klasa dokładności)
    Warunki środowiskowe: przeznaczony wyłącznie do użytku wewnętrznego
    Stopień ochrony (połączenie wtórne): IP20 (ochrona przed ciałami stałymi o średnicy większej niż 12 mm)
    Warunki stosowania: zgodnie z normą IEC 61869-2
    Znamionowy krótkotrwały prąd cieplny (Ith): 60 × Ipr / 1s
    Ciągły prąd cieplny (Icth): 100%
    Znamionowy poziom izolacji: 0,72/3/-kV
    Częstotliwość znamionowa: 50/60Hz
    Klasa izolacji: E (120°C)
    Wymiary otworu pierwotnego: Ø42 mm
    Długość przewodów wtórnych: kabel 3 m, 1,5 mm² elastyczny
    Kategoria przepięciowa: CAT IV 600 V

    Zastosowanie:
    Ten rozłączny przekładnik prądowy przeznaczony jest do pomiaru i kontroli prądu elektrycznego w obiektach przemysłowych i komercyjnych. Dzięki swojej klasie dokładności i szerokiemu zakresowi zastosowań idealnie nadaje się do systemów pomiaru energii, systemów dystrybucji i ochrony elektrycznej, a także innych aplikacji pomiaru prądu. Dzięki długim przewodom wtórnym i elastycznym kablom jest łatwy w montażu i integracji z istniejącymi systemami.

    Zalety:

    Wysoka dokładność: klasa 0,5 zapewnia precyzyjny pomiar prądu, odpowiedni zarówno do zastosowań przemysłowych, jak i komercyjnych.

    Szerokie zastosowanie: nadaje się do różnych instalacji wewnętrznych, gdzie wymagane są dokładne pomiary.

    Ochrona: stopień ochrony IP20 i kategoria przepięciowa CAT IV 600 V zapewniają bezpieczeństwo użytkowania w przemyśle.

    Elastyczność i łatwy montaż: elastyczny kabel o długości 3 metrów zapewnia większe możliwości i wygodę podczas instalacji.

    Niezawodność: wykonany zgodnie z międzynarodowymi normami IEC, zapewnia długotrwałe i niezawodne użytkowanie.

    Wady:

    Tylko do użytku wewnętrznego: nie nadaje się do warunków zewnętrznych z powodu stopnia ochrony IP20, nie można stosować w miejscach o wysokiej wilgotności.

    Ograniczona moc obciążenia: mimo że przekładnik oferuje 0,5 VA mocy obciążenia, może to być niewystarczające dla bardzo dużych obciążeń.

    Poziom izolacji: mimo że jest wystarczająco wysoki (0,72/3/-kV), w niektórych specyficznych warunkach przemysłowych może być wymagany wyższy poziom ochrony.

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
