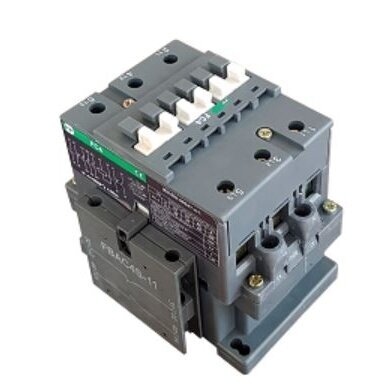

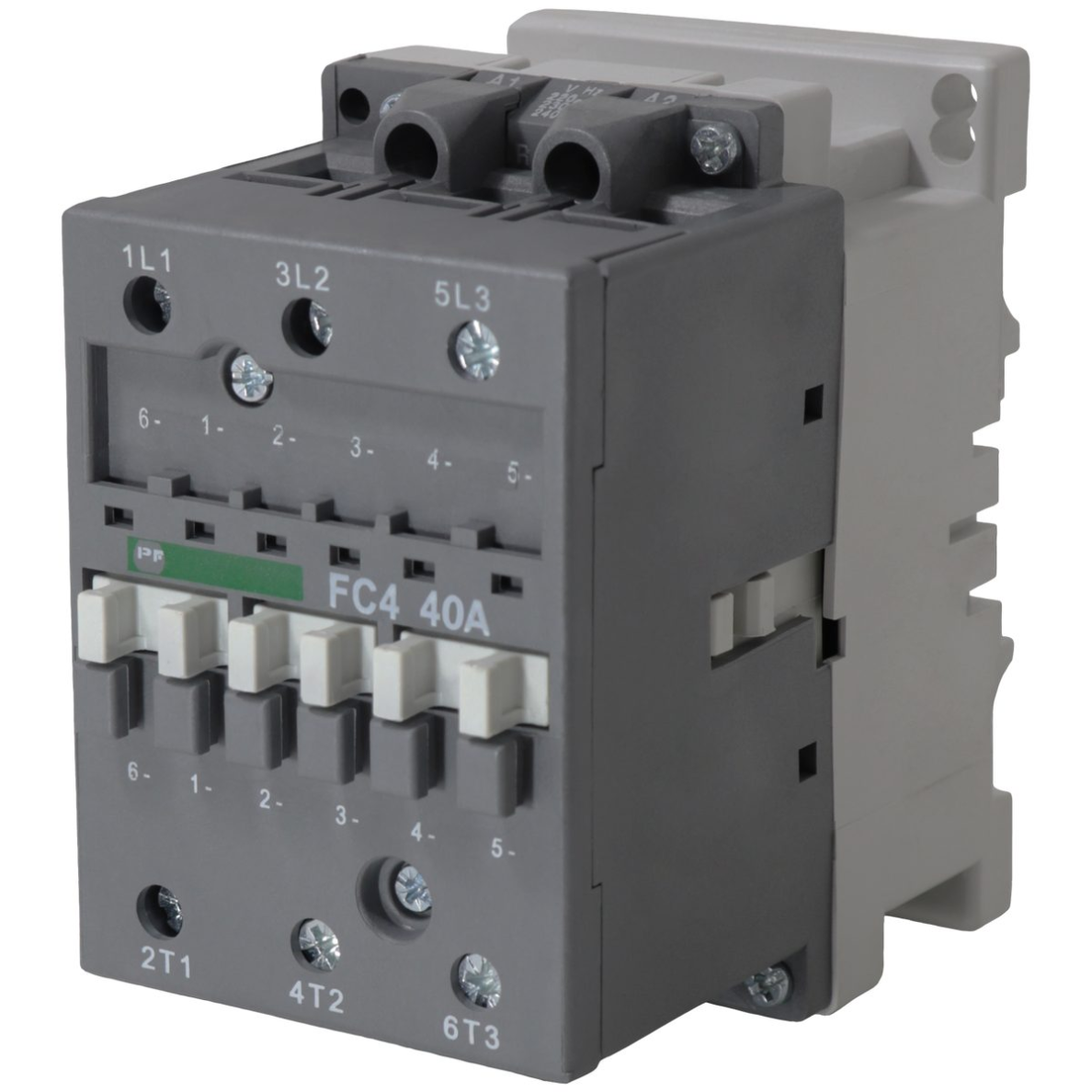

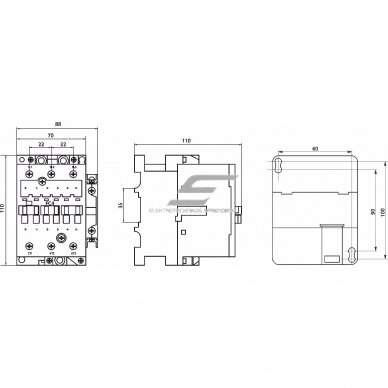

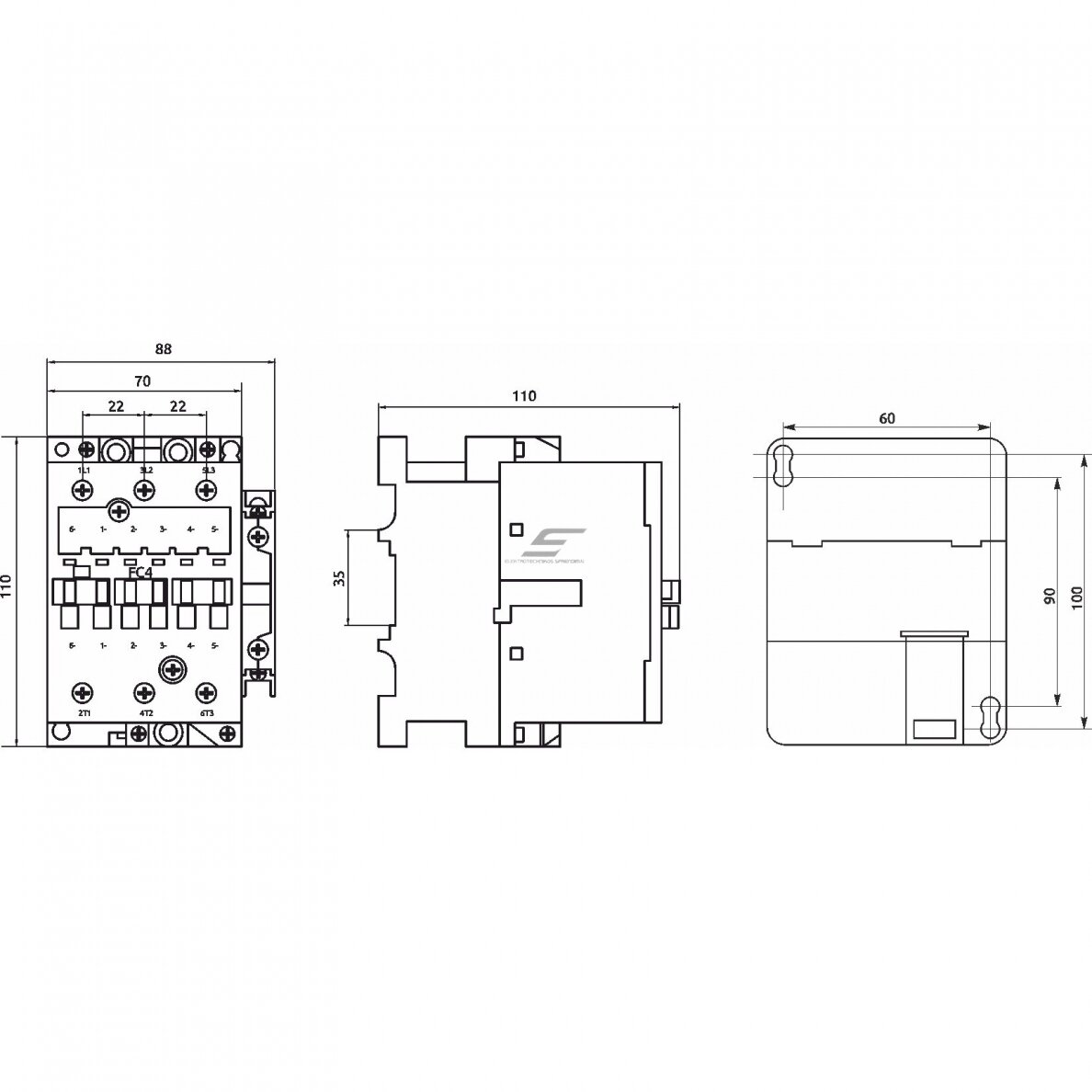

    Przemysłowy stycznik magnetyczny | 3P | 40 A (AC-3) | 11 kW/230 V | 1 NO + 1 NC | cewka 42 V AC | IEC/EN 60947-4-1 | Promfactor Baltic FC40040042

    Kod: FC40040042
    Pytanie do produktu
    Cena 34.40 € z VAT
    ( 28.43 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    FC40040042 – trójfazowy stycznik elektromagnetyczny, przeznaczony do załączania i wyłączania obwodów elektrycznych w obiektach przemysłowych, administracyjnych i komercyjnych oraz na obiektach budownictwa cywilnego. Wykorzystywany do sterowania silnikami, systemami ogrzewania i innymi odbiornikami, gdy potrzebne jest częste i pewne przełączanie obwodu bez interwencji ręcznej. Cewka sterująca tej wersji pracuje pod napięciem 42 V AC – niskim napięciem bezpiecznym, dzięki czemu stycznik nadaje się do środowisk, w których obwód sterujący 230 V jest niepożądany lub zakazany.

  • Opis

    Przemysłowy stycznik magnetyczny | 3P | 40 A (AC-3) | 11 kW/230 V | 1 NO + 1 NC | cewka 42 V AC | IEC/EN 60947-4-1 | Promfactor Baltic FC40040042

    FC40040042 – trójfazowy stycznik elektromagnetyczny, przeznaczony do załączania i wyłączania obwodów elektrycznych w obiektach przemysłowych, administracyjnych i komercyjnych oraz na obiektach budownictwa cywilnego. Wykorzystywany do sterowania silnikami, systemami ogrzewania i innymi odbiornikami, gdy potrzebne jest częste i pewne przełączanie obwodu bez interwencji ręcznej. Cewka sterująca tej wersji pracuje pod napięciem 42 V AC – niskim napięciem bezpiecznym, dzięki czemu stycznik nadaje się do środowisk, w których obwód sterujący 230 V jest niepożądany lub zakazany.

    Uwaga: cewka sterująca przeznaczona jest wyłącznie do sieci 42 V AC – nie 230 V i nie 400 V. Podłączenie innego napięcia – ryzyko uszkodzenia urządzenia. Montaż wykonuje kompetentny specjalista.
    Główna myśl:
    Wybór stycznika zależy nie tylko od prądu głównych styków, ale też od napięcia cewki sterującej – to ono decyduje, jaki obwód (przekaźnik, przycisk, wyjście PLC, czujnik bezpieczeństwa) może go sterować. FC40040042 ma cewkę 42 V AC, dzięki czemu obwód sterujący można odizolować od sieci 230/400 V i traktować jako bezpieczne niskie napięcie. Ta sama seria FC4 z cewkami 110 V i 230 V sprzedawana jest jako osobne modele – wersja 42 V przeznaczona jest do obiektów, w których już istnieje sieć sterująca 42 V.
    Prąd znamionowy (Ie, AC-3)
    40 A
    Napięcie cewki sterującej (Uc)
    42 V AC
    Styk pomocniczy
    1 NO + 1 NC
    Norma
    IEC/EN 60947-4-1

    Zasada działania

    Stycznik zadziała, gdy do cewki 42 V AC podane zostanie napięcie sterujące: elektromagnes przyciąga zwora ruchomą, która zamyka jednocześnie trzy główne styki mocy i dodatkowy styk pomocniczy 1 NO + 1 NC. Napięcie robocze cewki może wahać się w granicach 85–100% Uc i zadziałanie nastąpi mimo to – jest to ważne, gdy obwód sterujący jest długi lub zasilany z transformatora małej moc, gdzie napięcie może nieco spadać. Po przerwaniu sygnału sterującego sprężyna odciąga zworę i wszystkie styki rozłączają się.

    Zachowanie cewki różni się w fazie zadziałania i podtrzymania: w momencie przyciągania cewka pobiera około 175 VA – ta moc potrzebna jest, aby zwora została przyciągnięta pokonując oporność mechaniczną i sprężyny styków. Gdy styki są już zamknięte, obwód magnetyczny zamyka się i do podtrzymania zwory potrzeba znacznie mniej energii – około 20 VA. Ta różnica jest właściwa wszystkim stycznikom z cewką AC. Wniosek praktyczny: transformator sterujący lub wyjście sterownika musi wytrzymać bez spadku napięcia moc zadziałania (175 VA), a nie tylko moc podtrzymania 20 VA – inaczej cewka może nie zadziałać lub „drgać”.

    Czym jest przydatny FC40040042?
    Cewka 42 V AC pozwala sterować obwodem mocy z bezpiecznego, niskonapięciowego obwodu, odizolowanego od głównych styków 230/400/690 V. Jest to przydatne w obrabiarkach, sprzęcie rolniczym i górniczym, na statkach lub w pomieszczeniach wilgotnych, gdzie przycisk pulpitu sterującego lub obwód pulpitu przenośnego musi mieć poziom SELV/PELV, a nie 230 V.

    Specyfikacja techniczna

    Model FC40040042
    Typ towaru Przemysłowy stycznik magnetyczny (rozrusznik elektromechaniczny)
    Prąd znamionowy (Ie, AC-3) 40 A
    Napięcie cewki sterującej (Uc) 42 V AC
    Styk pomocniczy 1 NO + 1 NC
    Norma IEC/EN 60947-4-1
    Znamionowe napięcie roboczo styków (Ue) 230/400/690 V AC
    Warunkowy prąd cieplny (Ith, AC-1) 70 A
    Moc znamionowa (AC-3) 230 V – 11 kW, 400 V – 18,6 kW, 690 V – 22 kW
    Napięcie izolacji (Ui) 690 V
    Zakres napięcia roboczego cewki 85–100% Uc
    Moc cewki (zadziałanie / podtrzymanie) 175 VA / 20 VA
    Dopuszczalna częstotliwość łączeń 1200 cykli/h
    Trwałość (AC-3) elektryczna – 0,6 mln operacji, mechaniczna – 8 mln operacji
    Bieguny główne 3P
    Stopień ochrony IP20

    Główne funkcje

    • Trójfazowe przełączanie mocy – styki 3P załączają i wyłączają całe obciążenie jednym zadziałaniem.
    • Cewka sterująca 42 V AC – umożliwia sterowanie z bezpiecznego, niskonapięciowego obwodu, odizolowanego od sieci 230/400 V.
    • Styk pomocniczy 1 NO + 1 NC – sygnalizuje stan stycznika do systemu sterowania lub blokuje inny obwód.
    • Częste łączenie – do 1200 cykli na godzinę, nadaje się do automatycznego, powtarzalnego sterowania.
    • Długa trwałość mechaniczna – do 8 mln operacji mechanicznych bez wymiany części.
    • Podłączenie osprzętu dodatkowego – można montować dodatkowe bloki styków i przekaźnik termiczny.

    Akcesoria i kompatybilne wyposażenie

    Kontaktor serii FC4 to podstawa, na której budowany jest cały układ rozruchowy – akcesoria montowane są bezpośrednio na korpusie, dzięki czemu rozdzielnica pozostaje kompaktowa.

    • Bloki styków dodatkowych NO/NC – montowane z boku lub na górze kontaktora; stosowane do sygnalizacji (lampka statusu, wejście PLC), blokad i obwodu samopodtrzymania, gdy zakładowy styk 1 NO + 1 NC nie jest wystarczający. Pasują bloki tej samej serii FC.
    • Przekaźnik termiczny – montowany bezpośrednio na zaciskach mocy kontaktora, chroni silnik przed przeciążeniem i zanikiem fazy; wybierany według prądu znamionowego silnika (dla kontaktora 40 A – przekaźnik o zakresie obejmującym prąd silnika, np. 17–25 A lub 23–32 A).
    • Przekaźnik czasowy – opóźnia załączenie lub wyłączenie (zwłoka ON-delay / OFF-delay), stosowany do rozruchu gwiazda–trójkąt, czasu wybiegu wentylatorów, sekwencyjnego uruchamiania kilku urządzeń; montowany na kontaktorze lub na szynie DIN.
    • Tłumik przepięć cewki (RC lub warystor) – tłumi impuls wyłączenia cewki, chroni przyciski, przekaźniki czasowe i wyjścia PLC.
    • Blokada mechaniczna i elektryczna – dla dwóch kontaktorów w rozruszniku rewersyjnym (do przodu–do tyłu), aby oba nigdy nie zadziałały jednocześnie.
    • Elementy sterujące – przyciski 22 mm START (zielony, NO) i STOP (czerwony, NC), przekaźnik kontroli faz (sekwencja faz, zanik, asymetria), wyłącznik automatyczny 3P lub wyłącznik ochrony silnika do zabezpieczenia przed zwarciem.

    Czym różni się od przekaźników pośredniczących, kontaktorów modułowych i przekaźników półprzewodnikowych? Wszystkie cztery urządzenia przełączają obwody, ale są przeznaczone do różnych obciążeń – niewłaściwie wybrany element albo się spali, albo nie zadziała wtedy, gdy jest potrzebny.

    • Kontaktor przemysłowy (ten) – przeznaczony do silników i innych obciążeń indukcyjnych (AC-3): wytrzymuje prąd rozruchowy silnika, kilkukrotnie przekraczający prąd znamionowy, i bezpiecznie go przerywa; na korpusie montuje się akcesoria (bloki styków, przekaźnik termiczny, przekaźnik czasowy). Wybierać do sterowania silnikiem, pompą, sprężarką, wentylatorem, dźwigiem.
    • Przekaźnik pośredniczący – małe styki (5–16 A), przeznaczony do przekazywania sygnałów sterujących i galwanicznego odseparowania wyjść PLC od obwodu mocy. Nie łączy silników bezpośrednio – jego styki zlepiają się od prądu rozruchowego. Wybierać do powielania sygnałów, blokad, logicznych obwodów automatyki.
    • Kontaktor modułowy – korpus na szynę DIN jak wyłącznik nadmiarowo-prądowy, przeznaczony do obciążeń rezystancyjnych (AC-1/AC-7a): ogrzewania, oświetlenia, bojlerów, wentylacji. Cichy, kompaktowy, ale bez systemu akcesoriów i bez przekaźnika termicznego; do częstego rozruchu silników nie nadaje się. Wybierać do rozdzielnicy mieszkaniowej lub domowej.
    • Przekaźnik półprzewodnikowy (SSR) – bez części ruchomych, nadaje się do milionów cykli i szybkiego przełączania (regulacja PID temperatury, PWM), bezgłośny. Nagrzewa się – wymaga radiatora, a wyłączony nie zapewnia separacji galwanicznej, dlatego nie zastępuje wyłącznika w zakresie bezpieczeństwa. Wybierać do obwodów elementów grzejnych i częstego cyklicznego sterowania.

    Gdzie jest stosowany?

    • Obwody rozruchu i zatrzymania silników w urządzeniach przemysłowych
    • Sterowanie systemami ogrzewania i elementami grzewczymi
    • Zautomatyzowane linie produkcyjne, gdzie łączenie odbywa się bez interwencji ręcznej
    • Obrabiarki oraz sprzęt rolniczy lub górniczy z niskonapięciowymi obwodami sterującymi
    • Statki i pomieszczenia wilgotne, gdzie wymagane jest napięcie sterujące SELV/PELV
    • Obiekty komercyjne i administracyjne – sterowanie wentylacją, oświetleniem lub pompami
    • Pomieszczenia suche lub o umiarkowanej wilgotności, bez silnych wibracji i uderzeń

    Zastosowanie według potrzeb

    Dla użytkownika domowego.
    Ten stycznik przeznaczony jest do środowiska przemysłowego lub komercyjnego, nie do obwodów rozdzielnicy domowej – jego wybór ma sens tylko wtedy, gdy na obiekcie już istnieje obwód sterujący 42 V AC, na przykład w osobnym budynku gospodarczym z pompą lub elementem grzewczym.
    Dla firm i przemysłu.
    W systemach przemysłowych i zautomatyzowanych cewka 42 V pozwala utrzymać pulpity sterujące, przyciski i czujniki pod niskim napięciem, a pulpit sterujący pozostaje w obwodzie niskiego napięcia. Nadaje się do silników, systemów ogrzewania i innych odbiorników do 40 A (AC-3).
    Dla elektryka / inżyniera.
    Dobierając stycznik do sterowania silnikiem, należy stosować go razem z przekaźnikiem termicznym lub zabezpieczeniem silnikowym – stycznik wytrzymuje prąd rozruchowy, ale nie chroni silnika przed długotrwałym przeciążeniem. Sprawdź także, czy wtórne uzwojenie transformatora sterującego odpowiada 42 V AC i może krótkotrwale dostarczyć moc zadziałania 175 VA.

    Przykład praktyczny

    W hali produkcyjnej stoi silnik pompy 11 kW (400 V, ~23 A). W rozdzielnicy już jest sieć sterująca 42 V AC, z której zasilane są pulpity przyciskowe. FC40040042 podłączony jest między wyłącznikiem automatycznym i silnikiem; jego cewka jest sterowana przyciskami START/STOP przez obwód samopodtrzymania, w którym wykorzystano fabryczny styk 1 NO + 1 NC. Na zaciskach mocy stycznika zawieszony jest przekaźnik termiczny 17–25 A: w przypadku przeciążenia silnika jego styk NC (95–96) przerywa obwód cewki i stycznik wyłącza się.

    Zalety

    • Bezpieczny obwód sterujący – cewka 42 V AC pozwala sterować z niskiego, bezpiecznego napięcia.
    • Wysoka trwałość – do 8 mln operacji mechanicznych i 0,6 mln elektrycznych (AC-3).
    • Kompaktowy – łatwy w montażu i podłączeniu osprzętu dodatkowego.
    • Przystosowany do częstego łączenia – 1200 cykli na godzinę.
    • Uniwersalna sieć obwodu głównego – nadaje się do systemów 230/400/690 V.
    • Rozszerzalny – przyjmuje dodatkowe bloki styków i przekaźnik termiczny.

    Wady / ograniczenia

    • Brak wbudowanej ochrony przed przepięciami – dla cewki zalecana jest dodatkowa ochrona.
    • Nie nadaje się do warunków ekstremalnych (wysoka wilgotność, wibracje, uderzenia powyżej dopuszczalnych granic).
    • Cewka 42 V AC wymaga odrębnego źródła niskiego napięcia lub transformatora – sama sieć 230 V nie jest wystarczająca.
    • Sam stycznik nie chroni silnika przed długotrwałym przeciążeniem – niezbędny jest dodatkowy przekaźnik termiczny.
    • Stopień ochrony IP20 – wymagana jest zamknięta rozdzielnica, stycznik nie jest przeznaczony do montażu na wolnym powietrzu.

    Uwagi dotyczące bezpieczeństwa i montażu

    • Przed montażem odłącz zasilanie obwodu głównego i obwodu sterującego.
    • Stosuj wyłącznie źródło sterujące 42 V AC – wyższe napięcie może spalić cewkę, niższe – nie pozwolić na zadziałanie.
    • W obwodach silnikowych montuj dodatkowo przekaźnik termiczny między stycznikiem i silnikiem – sam stycznik nie chroni silnika przed przeciążeniem.
    • Dokręcaj zaciski zgodnie z momentem obrotowym podanym przez producenta, po pierwszym obciążeniu sprawdź ponownie.
    • Montuj w zamkniętej rozdzielnicy – stopień ochrony IP20 nie jest przystosowany do zapylonego lub wilgotnego otwartego otoczenia.
    • Regularnie sprawdzaj styki po długim, intensywnym użytkowaniu – częste łączenie dużymi prądami stopniowo zużywa powierzchnię styków.

    Szybki przewodnik wyboru

    Prąd znamionowy (Ie, AC-3)
    40 A
    Napięcie cewki sterującej (Uc)
    42 V AC
    Styk pomocniczy
    1 NO + 1 NC
    Norma
    IEC/EN 60947-4-1
    Odpowiedni, gdy potrzebujesz:
    • sterować obwodem 230/400/690 V do 40 A (AC-3) z bezpiecznego obwodu sterującego 42 V AC;
    • częstego automatycznego łączenia (do 1200 cykli/h) obwodu silnika, ogrzewania lub oświetlenia;
    • dodatkowego styku NO do sygnalizacji stanu lub obwodu blokującego.
    Sprawdź przed użyciem:
    • czy w obwodzie sterującym rzeczywiście jest źródło 42 V AC, a nie 230 V lub 110 V;
    • czy prąd i moc obciążenia odpowiadają 40 A / odpowiedniej wartości kW według Ue;
    • czy dla obwodu silnika przewidziano dodatkowy przekaźnik termiczny;
    • czy miejsce montażu jest zamknięte i odpowiada poziomowi ochrony IP20.
    Ważne przypomnienie:
    Cewka – tylko 42 V AC, NIE 230 V i NIE 400 V. Podłączenie obwodu sterowania do 230 V lub 400 V spala cewkę w ciągu kilku sekund – najczęstsza przyczyna awarii tego modelu, nieobjęta gwarancją. Przed podłączeniem sprawdź napięcie sieci sterowniczej. Stycznik nie chroni silnika przed przeciążeniem – wymagany jest przekaźnik termiczny lub zabezpieczenie silnikowe.

    FAQ

    Czym różnią się kategorie AC-1 i AC-3?
    AC-1 – dla obciążeń nieindukcyjnych lub słabo indukcyjnych (np. elementy grzewcze), gdzie prąd zadziałania i wyłączenia jest bliski prądowi roboczemu; odpowiada temu Ith=70 A. AC-3 – dla rozruchu silników asynchronicznych, gdzie prąd wyłączenia może kilkukrotnie przekroczyć prąd roboczy z powodu bezwładności silnika; dlatego prąd znamionowy jest niższy, 40 A, ponieważ stycznikowi trudniej przerwać duży prąd indukcyjny.
    Dlaczego moc zadziałania cewki (175 VA) jest większa niż moc podtrzymania (20 VA)?
    Przy przyciąganiu zwory trzeba pokonać siłę sprężyn i szczelinę powietrzną w obwodzie magnetycznym, dlatego krótkotrwale pobierana jest większa energia. Gdy styki są zamknięte, obwód magnetyczny zamyka się i do podtrzymania zwory potrzeba mniej mocy.
    Czemu wybrano cewkę 42 V AC, a nie 230 V?
    42 V AC jest bezpiecznym niskim napięciem sterującym (SELV/PELV), pozwalającym utrzymać obwód sterujący (przyciski, czujniki, pulpity) bez zagrożenia dla pracującego personelu – jest to ważne w środowiskach wilgotnych, na statkach lub w rolnictwie.
    Czy stycznik chroni silnik przed przeciążeniem?
    Nie. Stycznik wykonuje jedynie funkcję łączenia; dla długotrwałego przetężenia potrzebny jest dodatkowy przekaźnik termiczny, podłączony między stycznikiem i silnikiem.
    Czy można podłączyć dodatkowe bloki styków?
    Tak, FC40040042 obsługuje podłączenie osprzętu dodatkowego – bloków styków i przekaźników termicznych.
    Jaki jest stopień ochrony stycznika?
    IP20, dlatego musi być montowany w zamkniętej rozdzielnicy elektrycznej.

    Przemysłowy stycznik magnetyczny | 3P

    FC40040042 – trójfazowy przemysłowy stycznik magnetyczny 40 A (AC-3), przeznaczony do sterowania obwodami 230/400/690 V z cewką sterującą 42 V AC i dodatkowym stykiem pomocniczym 1 NO + 1 NC. Zgodny z IEC/EN 60947-4-1, przystosowany do łączenia do 1200 cykli/h, wytrzymuje do 8 mln operacji mechanicznych. Z dodatkowym przekaźnikiem termicznym używany jest do ochrony silników, a niskonapięciowa cewka pozwala sterować nim z bezpiecznej obwodu SELV/PELV w obrabiarkach, sprzęcie rolniczym i górniczym, na statkach lub w pomieszczeniach wilgotnych.

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
