    Przemysłowa kaseta sterownicza suwnicy | 5 przycisków | 1 prędkość | 5 A | 500 V | IP65 | PG13.5 | ESY5-175T

    Kod: ESY5-175T
    Pytanie do produktu
    Cena 35.45 € z VAT
    ( 29.30 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    Przewodowa przemysłowa kaseta sterownicza suwnic i wciągników z 5 przyciskami chwilowymi. Obudowa IP65 jest pyłoszczelna i odporna na strumień wody, a kabel wprowadza się przez dławnicę kablową PG13.5.

  • Opis

    Przemysłowa kaseta sterownicza suwnicy | 5 przycisków | 1 prędkość | 5 A | 500 V | IP65 | PG13.5 | ESY5-175T

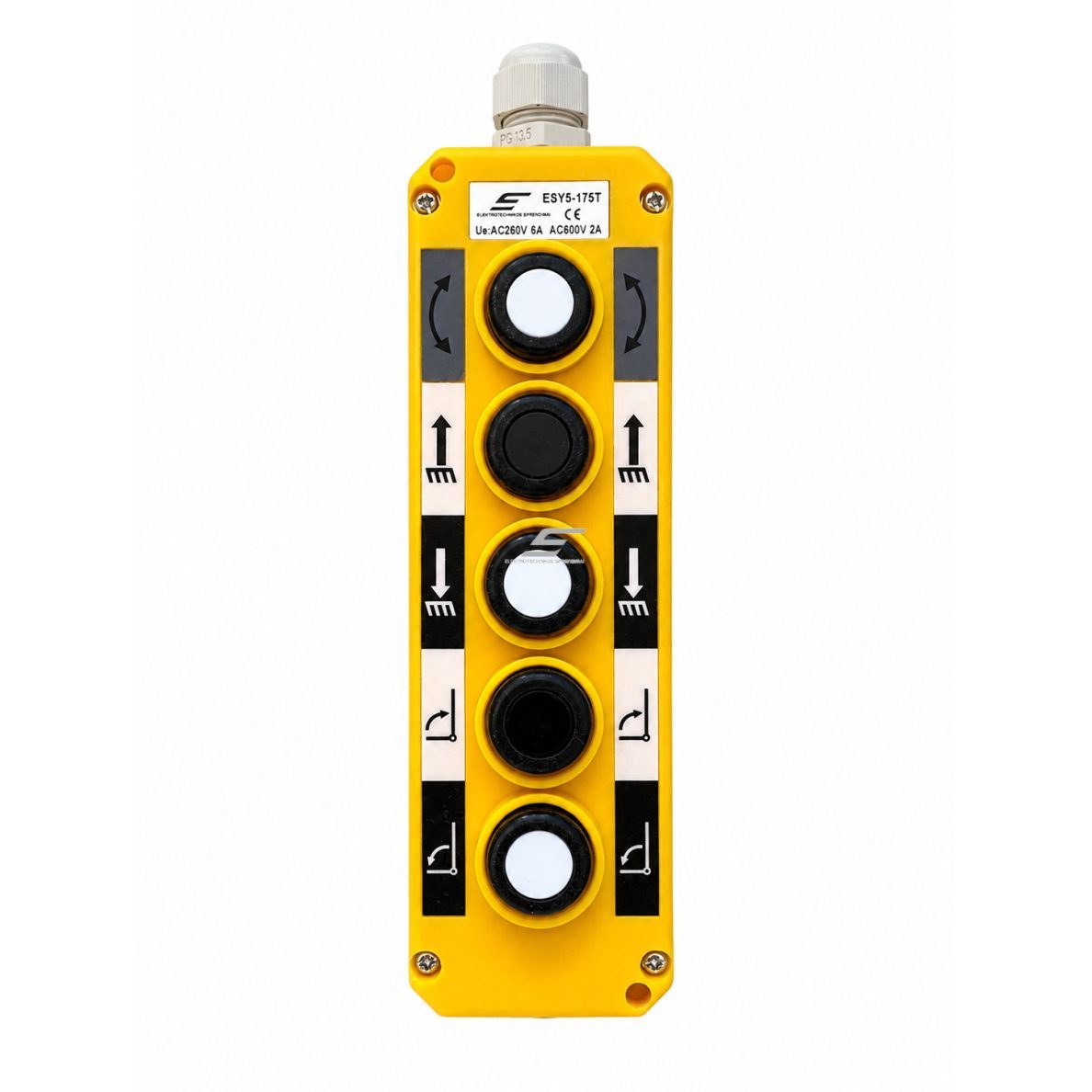

    ESY5-175T to kompaktowa przewodowa kaseta sterownicza do wciągników i niewielkich suwnic. Pięć przycisków chwilowych steruje cewkami styczników: po naciśnięciu ruch trwa, po zwolnieniu – zatrzymuje się.

    Najważniejsze:
    Pięć przycisków wystarcza do obsługi wciągnika z elektrycznym wózkiem (góra, dół, lewo, prawo) i jeszcze jednej funkcji, np. sygnału lub trybu pracy. Obudowa IP65 sprawdza się tam, gdzie występuje dużo drobnego pyłu: cementu, drewna, zboża lub przy obróbce metali.
    Przyciski
    5, chwilowe
    Prędkości
    1
    Stopień ochrony
    IP65
    Styki
    do 500 V / 5 A

    Zasada działania

    Kasetę podłącza się przewodem sterowniczym do obwodu styczników wciągnika lub suwnicy. Kabel wprowadza się przez dławnicę kablową PG13.5 z tyłu obudowy.

    Każdy przycisk jest chwilowy: po naciśnięciu zamyka styk i załącza odpowiedni stycznik, a po zwolnieniu sprężyna przywraca przycisk do pozycji wyjściowej i ruch się zatrzymuje.

    Operator steruje podnoszeniem i jazdą jedną ręką, a obudowa chroni styki przed pyłem i strumieniem wody.

    Dlaczego warto wybrać ESY5-175T?
    To proste rozwiązanie do wciągnika z wózkiem: pięć przycisków, szczelna obudowa IP65 i standardowe wprowadzenie kabla PG13.5. Sprawdza się przy wymianie zużytej kasety oraz przy montażu nowych urządzeń dźwignicowych.

    Specyfikacja techniczna

    Typ produktu Przewodowa przemysłowa kaseta sterownicza suwnic / wciągników
    Model ESY5-175T
    Liczba przycisków 5
    Typ przycisków Chwilowe (powracające do pozycji wyjściowej)
    Liczba prędkości 1
    Maksymalne napięcie 500 V
    Maksymalny prąd 5 A
    Częstotliwość 50 Hz
    Stopień ochrony IP65
    Wprowadzenie kabla PG13.5
    Temperatura pracy od −25 °C do +40 °C
    Trwałość mechaniczna do 1 000 000 cykli
    Obudowa Tworzywo sztuczne, żółta

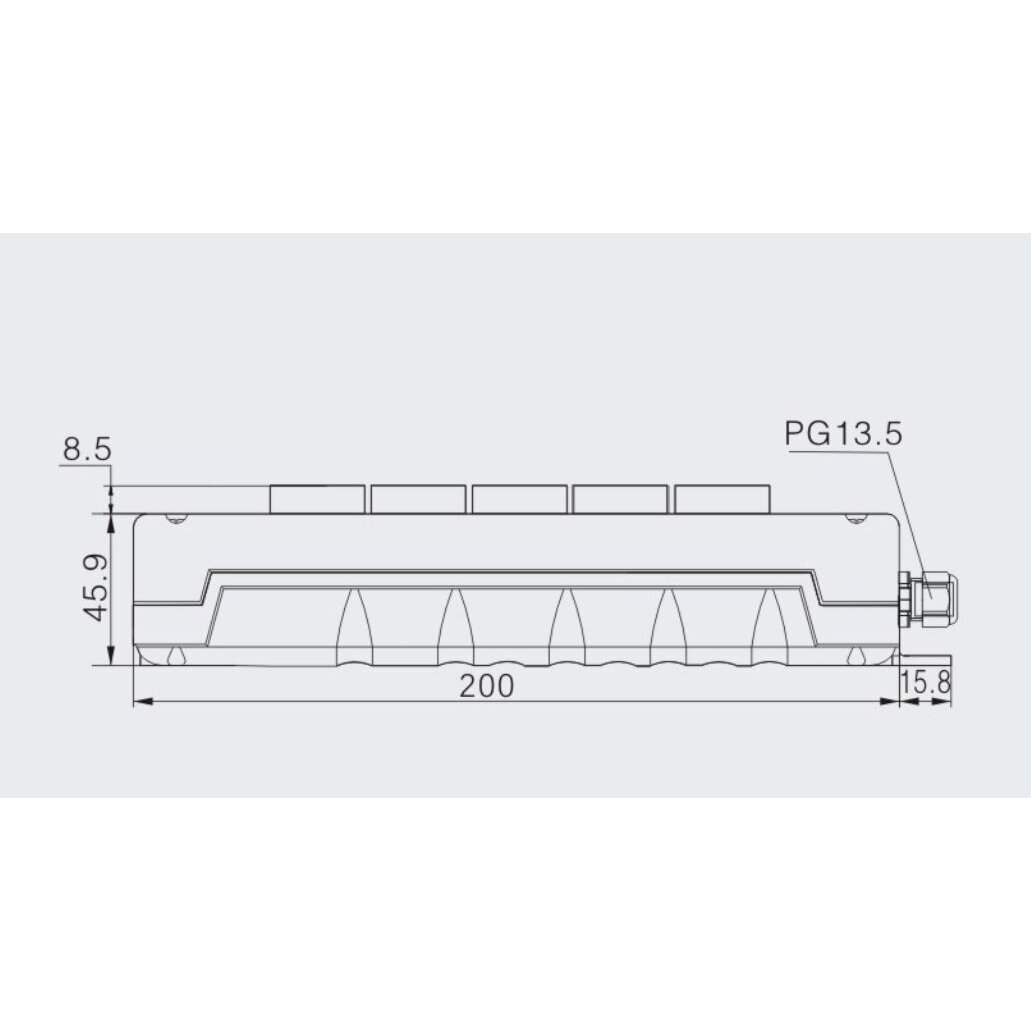

    Wymiary Długość 200 mm, wysokość 45,9 mm
    Certyfikaty CE, ISO 9001, CCC

    Główne funkcje

    • 5 przycisków chwilowych – wystarczy do wciągnika z wózkiem i jednej dodatkowej funkcji
    • Przyciski sprężynowe – po zwolnieniu ruch ustaje, ładunek nie przemieszcza się bez operatora
    • Obudowa IP65 – pyłoszczelna i odporna na strumień wody
    • Dławnica kablowa PG13.5 – szczelne wprowadzenie kabla bez dodatkowych adapterów
    • Do 1 000 000 cykli – długa żywotność przycisków przy intensywnej pracy
    • Kompaktowa obudowa 200 mm – wygodna obsługa jedną ręką

    Gdzie się stosuje?

    • Wciągniki elektryczne z wózkiem
    • Żurawie wspornikowe i niewielkie suwnice pomostowe
    • Produkcja cementu, betonu i materiałów budowlanych
    • Zakłady obróbki drewna
    • Magazyny zboża i pasz
    • Warsztaty obróbki metali
    • Rampy załadunkowe i podnośniki
    • Wymiana starej kasety w istniejących urządzeniach

    Zastosowanie według potrzeb

    Dla elektromontera.
    Standardowe wprowadzenie PG13.5 i przejrzysta logika styków – szybka wymiana starej kasety.
    Dla działu technicznego zakładu produkcyjnego.
    IP65 ogranicza liczbę awarii spowodowanych pyłem w halach z drobnym pyłem.
    Dla właściciela warsztatu lub gospodarstwa.
    Pięć przycisków wystarcza do wciągnika z wózkiem – nie trzeba droższej kasety wielofunkcyjnej.

    Zastosowanie w praktyce

    Jeśli w zakładzie obróbki drewna kaseta wciągnika ulega awariom z powodu pyłu docierającego do styków, kaseta IP65 z prawidłowo dokręconą dławnicą kablową PG13.5 usuwa przyczynę, a nie tylko skutek.

    Zalety

    • IP65 – pełna pyłoszczelność
    • 5 przycisków do wciągnika z wózkiem
    • Standardowe wprowadzenie kabla PG13.5
    • Kompaktowa, łatwa w obsłudze jedną ręką
    • Do 1 000 000 cykli mechanicznych

    Wady / ograniczenia

    • Brak przycisku awaryjnego STOP – trzeba go zamontować osobno lub wybrać ESYS6-36F
    • Tylko 1 prędkość – do wciągnika 2-biegowego wybierz ES-62FS
    • Styki do 5 A – podłączać wyłącznie cewki styczników, nie silnik
    • IP65 chroni przed strumieniem wody, ale nie przed silnym strumieniem – do tego służą kasety IP56

    Uwagi dotyczące bezpieczeństwa i montażu

    • Montaż wykonuj po odłączeniu napięcia i sprawdzeniu jego braku
    • Przez kasetę podłączaj wyłącznie cewki styczników, nie obwód mocy silnika
    • Styczniki przeciwnych kierunków blokuj elektrycznie stykami NC
    • Zatrzymanie awaryjne odłączające stycznik główny zamontuj osobno
    • Dokręć dławnicę kablową odpowiednio do średnicy kabla – inaczej IP65 nie zostanie zachowane
    • Kasetę zawieszaj na linie stalowej, nie na kablu
    • Przed naprawą zablokuj wyłącznik główny kłódką LOTO

    Szybki przewodnik wyboru

    5 przycisków
    1 prędkość
    IP65
    PG13.5
    Sprawdzi się, gdy trzeba:
    • Sterować wciągnikiem z wózkiem
    • Pracować w zapylonym otoczeniu
    • Wymienić starą kasetę 5-przyciskową
    Sprawdź przed użyciem:
    • Czy napięcie sterowania nie przekracza 500 V, a prąd 5 A
    • Czy średnica kabla pasuje do dławnicy kablowej PG13.5
    • Czy awaryjny STOP jest zamontowany osobno
    Ważne przypomnienie: Kaseta nie ma awaryjnego STOP i nie zastępuje LOTO – przed naprawą wyłącznik główny należy wyłączyć i zablokować.

    FAQ

    Czy kaseta ma przycisk awaryjnego STOP?
    Nie, ESY5-175T ma 5 przycisków chwilowych, dlatego zatrzymanie awaryjne montuje się osobno.
    Jaki jest stopień ochrony kasety?
    IP65 – obudowa jest pyłoszczelna i odporna na strumień wody.
    Czy można podłączyć bezpośrednio silnik wciągnika?
    Nie, kaseta steruje cewkami styczników, a silnik załączają styczniki.
    Jakie jest wprowadzenie kabla?
    Dławnica kablowa PG13.5.
    Czy nadaje się do wciągnika 2-biegowego?
    Nie, przyciski są jednobiegowe; do wciągnika 2-biegowego wybierz kasetę z przyciskami dwustopniowymi.
    Ile żył powinien mieć kabel?
    Dla pięciu przycisków ze wspólnym przewodem wystarczy kabel 7-żyłowy.

    Przemysłowa kaseta sterownicza suwnicy | 5 przycisków | 1 prędkość | 5 A | 500 V | IP65 | PG13.5 | ESY5-175T

    Przewodowa 5-przyciskowa kaseta sterownicza suwnicy ESY5-175T z obudową IP65 i wprowadzeniem kabla PG13.5 – do wciągników z wózkiem i niewielkich suwnic w zapylonym otoczeniu.

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
