    Przemysłowa kaseta sterownicza suwnicy | 6 przycisków + STOP zwalniany obrotem | 1 prędkość | 10 A | 500 V | IP54 | obudowa ergonomiczna | ES-TNHA1-63G

    Kod: ES-TNHA1-63G
    Pytanie do produktu
    Cena 69.19 € z VAT
    ( 57.18 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    Przewodowa kaseta sterownicza suwnicy z ergonomiczną obudową w kształcie uchwytu, 6 przyciskami i wyłącznikiem awaryjnym z blokadą zwalnianym obrotem. Przeznaczona do długotrwałej pracy operatora w pomieszczeniach zamkniętych.

  • Opis

    Przemysłowa kaseta sterownicza suwnicy | 6 przycisków + STOP zwalniany obrotem | 1 prędkość | 10 A | 500 V | IP54 | obudowa ergonomiczna | ES-TNHA1-63G

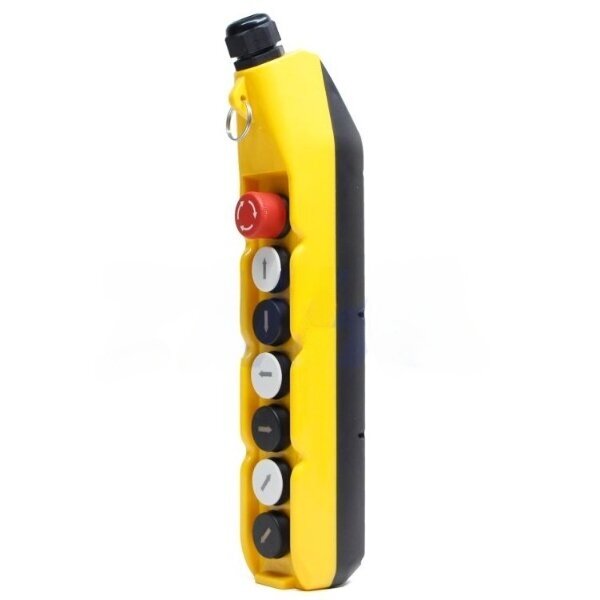

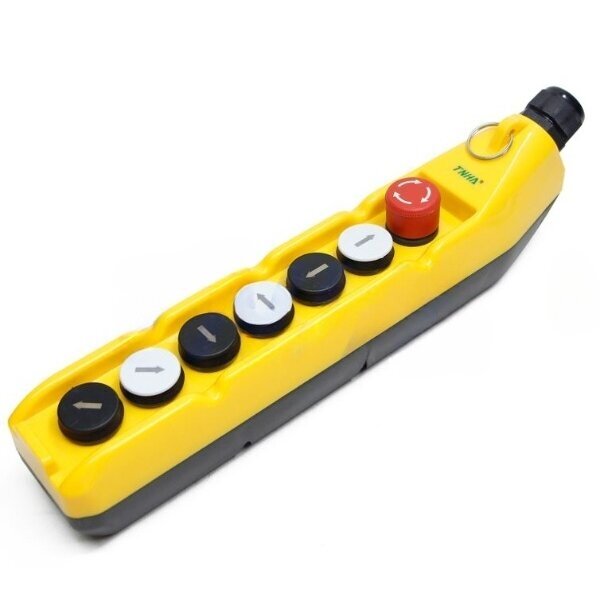

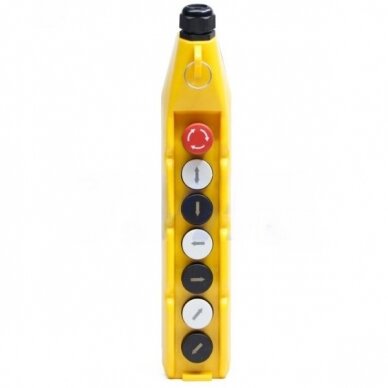

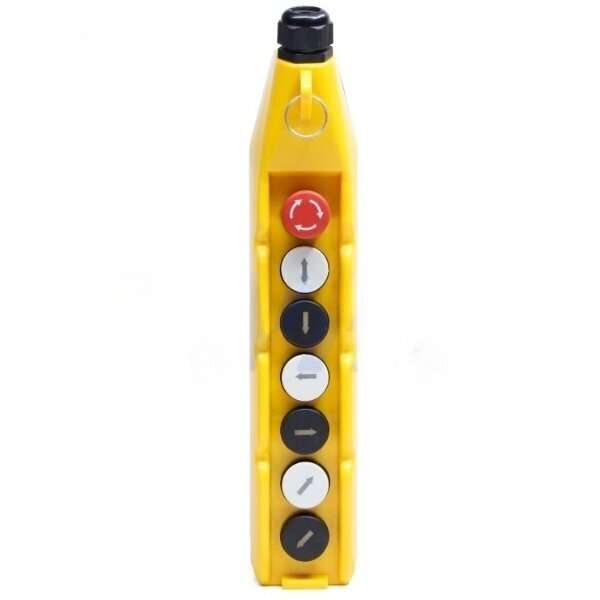

    ES-TNHA1-63G to przewodowa kaseta sterownicza do suwnic pomostowych i żurawi wspornikowych z ergonomiczną obudową w kształcie uchwytu. Sześć jednobiegowych przycisków steruje trzema osiami ruchu, a czerwony STOP z blokadą odłącza stycznik główny.

    Najważniejsze:
    Gdy suwnica pracuje przez całą zmianę, liczą się nie tylko funkcje, ale i to, jak kaseta leży w dłoni. Dłuższa obudowa 391 mm z ciemnym bocznym uchwytem pozwala pewnie trzymać kasetę i naciskać przyciski kciukiem.
    Przyciski
    6 + awaryjny STOP
    Obudowa
    Ergonomiczna, 391 mm
    Styki
    AC-15: 250 V – 5 A
    Stopień ochrony
    IP54

    Zasada działania

    Kasetę podłącza się przewodem sterowniczym do obwodu styczników suwnicy. Kabel wprowadza się przez dławnicę kablową w górnej części obudowy.

    Sześć przycisków chwilowych steruje poszczególnymi stycznikami. STOP zwalniany obrotem po naciśnięciu blokuje się i pozostaje wyłączony, dopóki operator nie zwolni go obrotem.

    Operator trzyma kasetę jak uchwyt, dzięki czemu ręka mniej się męczy, a po zatrzymaniu awaryjnym suwnica pozostaje zatrzymana, dopóki STOP nie zostanie świadomie zwolniony.

    Dlaczego warto wybrać ES-TNHA1-63G?
    To samo sterowanie 6 przyciskami i awaryjnym STOP co w 63H lub 63C, ale w ergonomicznej obudowie. Wygodniejsza przy długiej pracy i mniejsze ryzyko wyślizgnięcia się kasety z ręki.

    Specyfikacja techniczna

    Typ produktu Przewodowa przemysłowa kaseta sterownicza suwnic / wciągników
    Model ES-TNHA1-63G
    Liczba przycisków 6 + awaryjny STOP
    Kolor przycisków Czarne i białe
    Liczba prędkości 1
    Awaryjny STOP Z blokadą, zwalniany obrotem
    Znamionowe napięcie izolacji (Ui) 500 V
    Prąd cieplny (Ith) 10 A
    AC-15 500 V – 2 A; 250 V – 5 A
    Stopień ochrony IP54
    Temperatura pracy od −25 °C do +40 °C
    Trwałość mechaniczna do 1 000 000 cykli
    Obudowa Tworzywo sztuczne, żółta z ciemnym bocznym uchwytem
    Wymiary 391 × 94 × 72 mm
    Certyfikaty CE, ISO 9001, CCC

    Główne funkcje

    • Ergonomiczna obudowa w kształcie uchwytu – mniejsze zmęczenie ręki w trakcie zmiany
    • 6 przycisków chwilowych – podnoszenie, most i wózek w jednej kasecie
    • STOP z blokadą zwalniany obrotem – suwnica nie uruchomi się, dopóki STOP nie zostanie zwolniony
    • AC-15 500 V – 2 A / 250 V – 5 A – odpowiednie do sterowania cewkami styczników
    • Czarne i białe przyciski – kierunki łatwe do rozróżnienia
    • Do 1 000 000 cykli – długa żywotność

    Gdzie się stosuje?

    • Intensywnie użytkowane suwnice pomostowe
    • Hale produkcyjne z pracą zmianową
    • Żurawie wspornikowe przy obrabiarkach
    • Wciągniki z elektrycznym wózkiem
    • Urządzenia dźwignicowe w magazynach
    • Linie montażowe

    Zastosowanie według potrzeb

    Dla operatora suwnicy.
    Wygodny chwyt i mniejsze zmęczenie ręki przez całą zmianę.
    Dla kierownika produkcji.
    Mniej przypadkowych naciśnięć i upuszczonych kaset – mniej przestojów.
    Dla elektromontera.
    Ta sama logika styków co w 63H i 63C – wymiana bez przerabiania schematu.

    Zastosowanie w praktyce

    Jeśli w hali produkcyjnej suwnica pracuje przez całą zmianę, a operatorzy skarżą się na cienką, wyślizgującą się z ręki kasetę, ES-TNHA1-63G z obudową w kształcie uchwytu rozwiązuje problem ergonomii bez zmiany schematu sterowania.

    Zalety

    • Ergonomiczna obudowa z uchwytem
    • Awaryjny STOP z blokadą
    • 6 przycisków – 3 osie ruchu
    • Kontrastowe czarne i białe przyciski
    • Wyraźnie podane dane AC-15

    Wady / ograniczenia

    • IP54 – nie nadaje się na zewnątrz ani do stref mytych; tam wybierz ESYS6-36F IP56
    • Tylko 1 prędkość – do suwnicy 2-biegowej wybierz ES-XAC-A6913
    • Większa i droższa od 63H / 63C
    • Styki przeznaczone do cewek, nie do silnika

    Uwagi dotyczące bezpieczeństwa i montażu

    • Montaż wykonuj po odłączeniu napięcia i sprawdzeniu jego braku
    • STOP musi odłączać stycznik główny (liniowy)
    • Napięcie i prąd sterowania muszą odpowiadać danym AC-15
    • Styczniki przeciwnych kierunków blokuj elektrycznie
    • Kasetę zawieszaj na linie stalowej
    • Przed naprawą zablokuj wyłącznik główny kłódką LOTO

    Szybki przewodnik wyboru

    6 przycisków + STOP
    Obudowa ergonomiczna
    IP54
    250 V – 5 A
    Sprawdzi się, gdy trzeba:
    • Intensywnie pracować suwnicą przez całą zmianę
    • Mieć awaryjny STOP w kasecie
    • Wygodniej trzymać kasetę
    Sprawdź przed użyciem:
    • Czy napięcie i prąd sterowania odpowiadają danym AC-15
    • Czy otoczenie jest suche (IP54)
    • Czy STOP jest połączony ze stycznikiem głównym
    Ważne przypomnienie: Wciśnięty STOP nie jest bezpiecznym odłączeniem energii – na czas naprawy wyłącznik główny należy wyłączyć i zablokować kłódką LOTO.

    FAQ

    Czym 63G różni się od 63H i 63C?
    Funkcje są takie same, ale 63G ma dłuższą, ergonomiczną obudowę 391 mm z uchwytem.
    Czy awaryjny STOP ma blokadę?
    Tak, po naciśnięciu pozostaje zablokowany i zwalnia się go obrotem.
    Jaki jest stopień ochrony?
    IP54 – do pomieszczeń zamkniętych bez mycia strumieniem wody.
    Jakie napięcie sterowania można stosować?
    Do 500 V, jednak przy 500 V dopuszczalne jest 2 A, a przy 250 V – 5 A (AC-15).
    Czy nadaje się do suwnicy 2-biegowej?
    Nie, przyciski są jednobiegowe.
    Czy można zamienić 63H na 63G bez zmiany schematu?
    Tak, liczba przycisków i funkcje są zgodne, należy jedynie sprawdzić wprowadzenie kabla.

    Przemysłowa kaseta sterownicza suwnicy | 6 przycisków + STOP zwalniany obrotem | 1 prędkość | 10 A | 500 V | IP54 | obudowa ergonomiczna | ES-TNHA1-63G

    Ergonomiczna przewodowa kaseta sterownicza suwnicy ES-TNHA1-63G z 6 przyciskami, awaryjnym STOP z blokadą i obudową IP54 – wygodna przy intensywnej pracy w pomieszczeniach zamkniętych.

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
