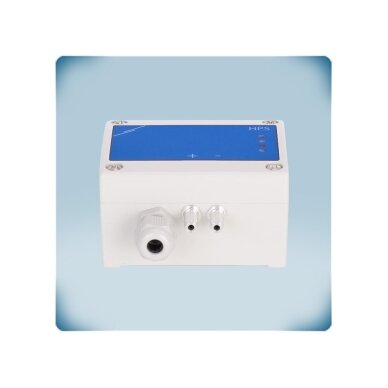

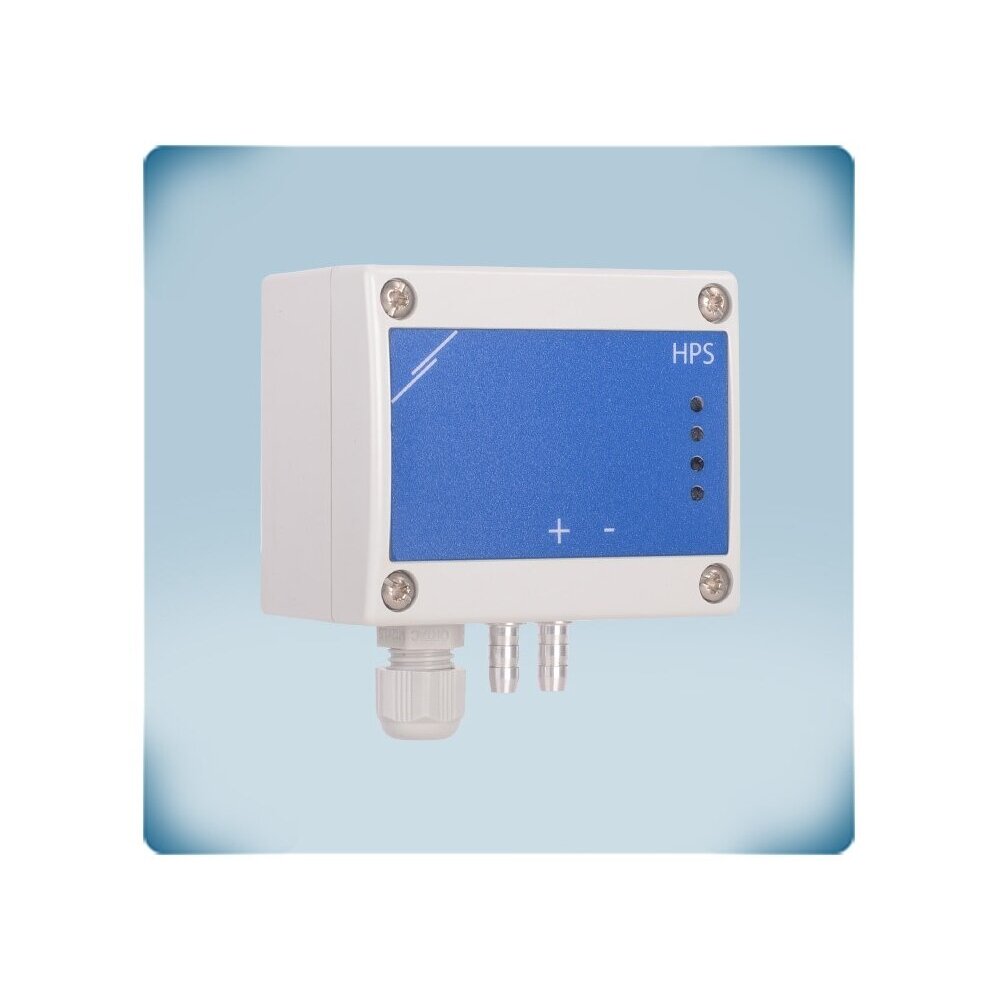

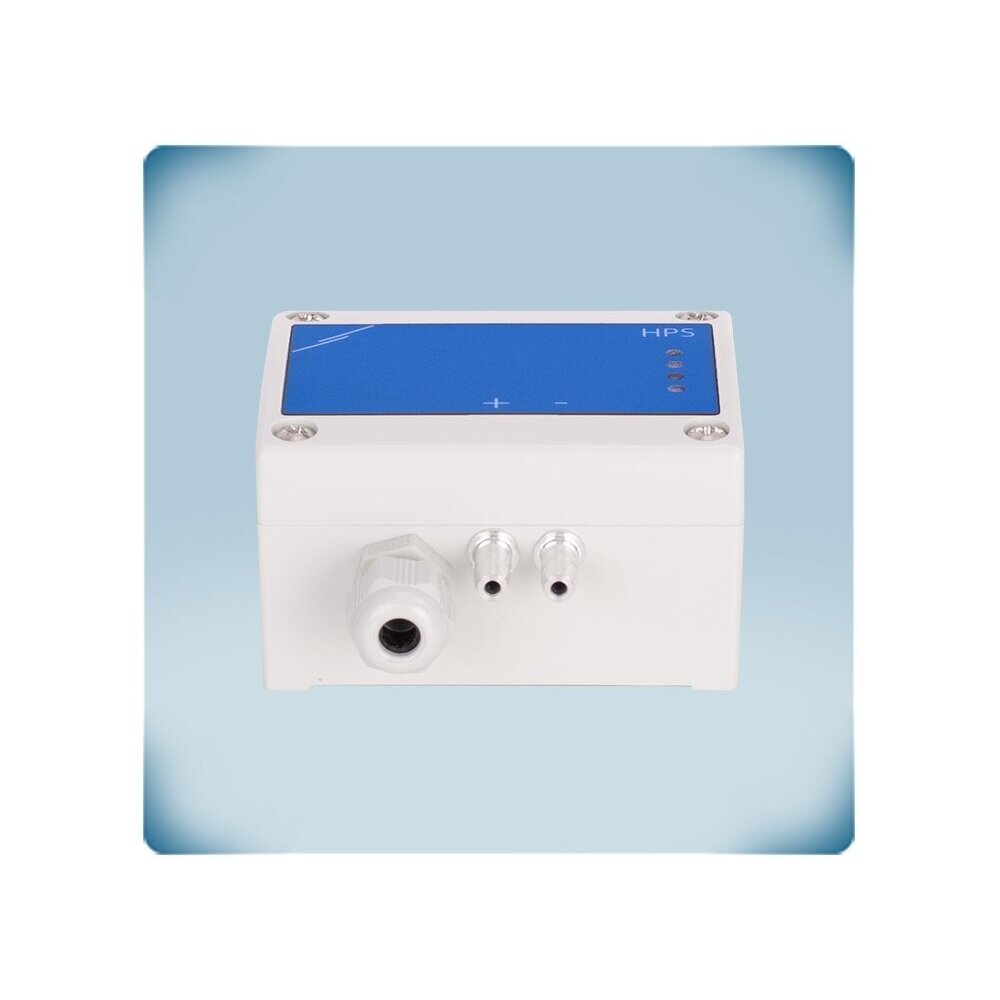

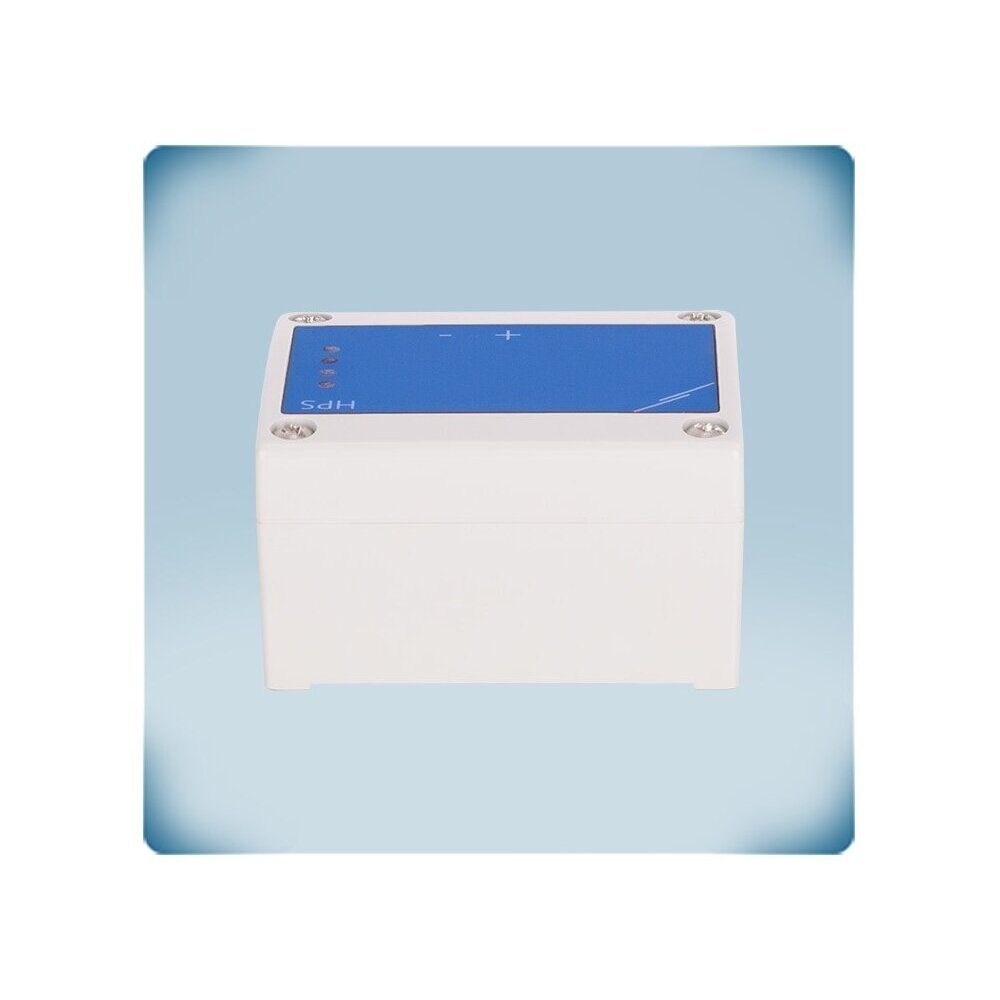

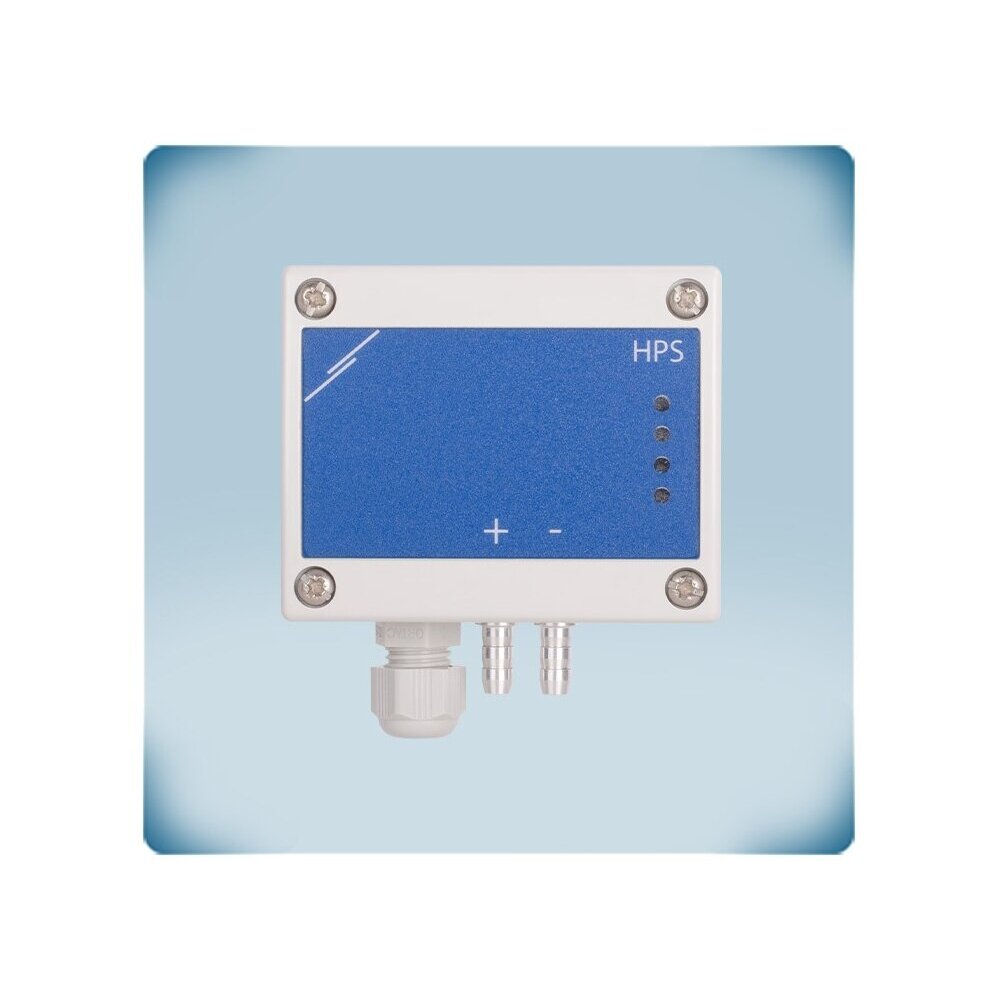

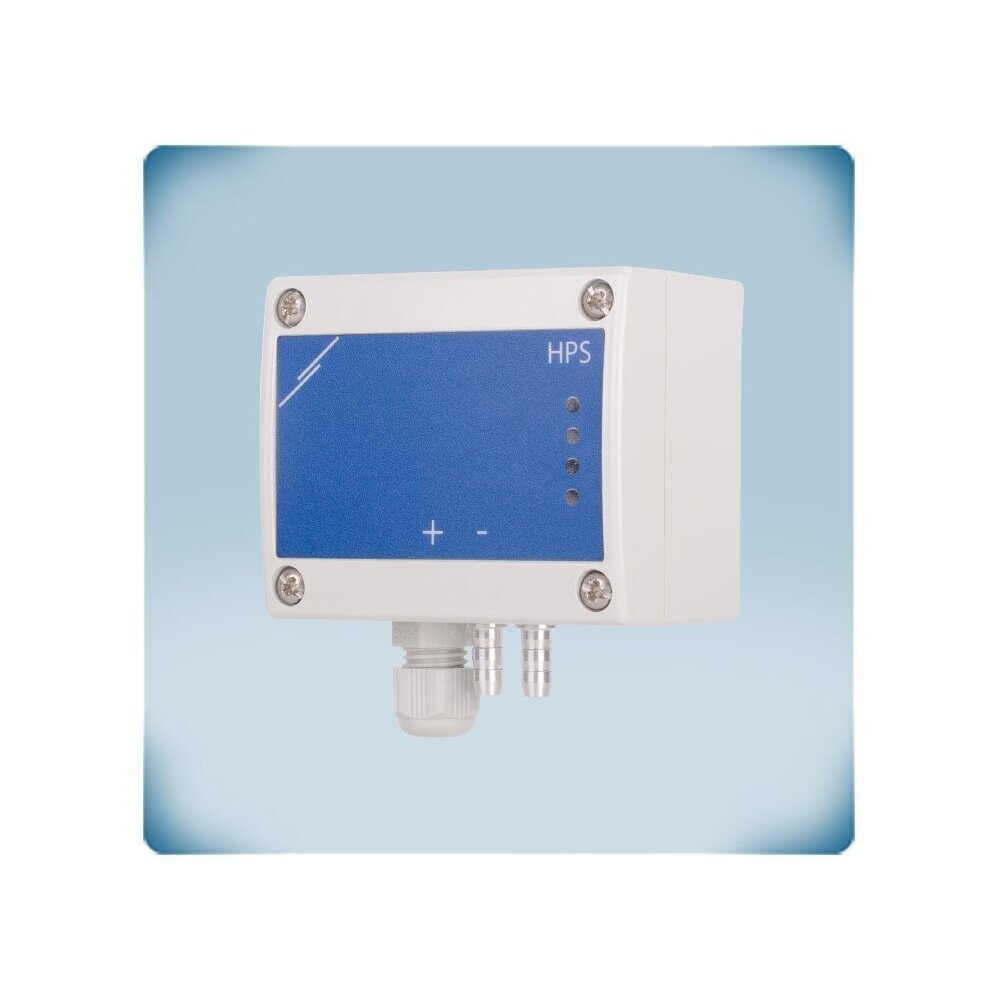

    Przetwornik różnicy ciśnień | 0-1000Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | 3-przewodowy | IP65 | Sentera Controls | HPS-G-1K0

    Kod: HPS-G-1K0
    Pytanie do produktu
    Cena 144.64 € z VAT
    ( 119.54 € bez VAT )
    225.64 € Zaoszczędź 81.00 €
    oferta ważna do 2026-12-31
    Nie pasuje cena? Zaproponuj własną!
  • Opis

    Przetwornik różnicy ciśnień | 0-1000Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | 3-przewodowy | IP65 | Sentera Controls | HPS-G-1K0

    HPS-G-1K0 – przetwornik różnicy ciśnień firmy Sentera Controls o fabrycznym zakresie pomiarowym 0–1000 Pa. Zintegrowano w nim cyfrowy czujnik różnicy ciśnień o wysokiej rozdzielczości oraz jedno wyjście analogowe / modulowane: sygnał 0-10 VDC, 0-20 mA lub 0–100 % PWM oraz komunikację Modbus RTU. Wersja -G – do połączenia 3-przewodowego ze wspólnym „minusem” zasilania i wyjścia, zasilanie 24 VAC lub 24 VDC; obudowa IP65, montaż na ścianie.

    Główna myśl:
    Przetwornik zamienia różnicę ciśnień między dwoma punktami na standardowy sygnał sterujący: regulator, przemiennik częstotliwości lub wentylator EC otrzymuje 0-10 VDC / 0-20 mA / PWM, a BMS przez Modbus RTU widzi rzeczywiste ciśnienie, przepływ powietrza lub prędkość i może zmieniać wszystkie ustawienia bez śrubokręta.
    Zakres pomiarowy
    0–1000 Pa (fabrycznie)
    Wyjście
    0-10 VDC / 0-20 mA / PWM + Modbus RTU
    Zasilanie
    24 VAC / VDC (18–34 VDC, 15–24 VAC ±10 %)
    Stopień ochrony
    IP65, obudowa ASA

    Zasada działania

    Przetwornik mocuje się na ścianie lub innej stabilnej powierzchni w pobliżu punktów pomiarowych, a do aluminiowych końcówek „+” i „–” (do wężyka 6 mm) wężykami podłącza się punkty pomiarowe. Do podłączenia wygodnie użyć zestawów Sentera PSET-PVC-200 lub PSET-QF-200, a dla prędkości powietrza – zestawów z rurką Pitota PSET-PTS-200 / PSET-PTL-200.

    Zintegrowany cyfrowy czujnik mierzy różnicę ciśnień; dostępne są trzy tryby: ciśnienie różnicowe (Pa), objętościowy przepływ powietrza (m³/h – według współczynnika K wentylatora lub Q = A × V) i prędkość powietrza (m/s – z zewnętrznym zestawem rurki Pitota PSET-PTX-200). Fabrycznie wyjście jest skalibrowane: 0 V przy 0 Pa, 10 V przy 1000 Pa. Przez Modbus RTU (program 3SModbus lub konfigurator Sensistant) ustawia się okno pracy (min. zakres 50 Pa dla ciśnienia, 10 m³/h dla przepływu, 1 m/s dla prędkości), typ wyjścia, czas odpowiedzi 0,1–10 s i progi alarmowe. Wskaźniki LED pokazują, czy wartość mieści się w normie, w strefie ostrzegawczej czy poza zakresem, a także awarię czujnika.

    Sygnał analogowy bezpośrednio steruje regulatorem prędkości Sentera, przemiennikiem częstotliwości lub wentylatorem EC – dzięki temu utrzymywane jest stałe ciśnienie w kanale lub pomieszczeniu, a BMS otrzymuje przez Modbus dokładną wartość. Zakres 0–1000 Pa – najczęstszy wybór do pomiaru zabrudzenia filtrów i ciśnienia w kanale w komercyjnych systemach wentylacyjnych, gdzie punkt pracy wynosi kilkaset Pa.

    Korzyści HPS-G-1K0?
    Jedno urządzenie – pomiar ciśnienia, przepływu i prędkości, wyjście analogowe i Modbus RTU, programowalny zakres i progi alarmowe oraz obudowa IP65. W magazynie wystarczy jeden model do wielu obiektów.

    Specyfikacja techniczna

    Typ produktu Przetwornik różnicy ciśnień
    Producent / kod Sentera Controls / HPS-G-1K0
    Seria HPS (-F / -G; -125…+125 Pa, 0–1000 Pa, 0–2000 Pa, 0–4000 Pa, 0–10 000 Pa)
    Liczba czujników 1 (cyfrowy, wysoka rozdzielczość)
    Zakres pomiarowy 0–1000 Pa (fabrycznie)
    Tryby pracy Różnica ciśnień, przepływ powietrza (współczynnik K lub Q = A × V), prędkość powietrza (z PSET-PTX-200)
    Min. interwał pracy 50 Pa (ciśnienie), 10 m³/h (przepływ), 1 m/s (prędkość)
    Dokładność ±2 % zakresu roboczego
    Czas reakcji 0,1–10 s (do wyboru)
    Wyjścia AO1 – jedno: 0-10 VDC (RL ≥ 50 kΩ), 0-20 mA (RL ≤ 500 Ω) lub 0–100 % PWM 1 kHz (RL ≥ 50 kΩ)
    Wyjście fabryczne 0 V przy 0 Pa, 10 V przy 1000 Pa
    Zasilanie PWM Wewnętrzne 3,3 lub 12 VDC (zworka JP1) albo zewnętrzne przez rezystor pull-up
    Komunikacja Modbus RTU (RS485, A, /B); konfiguracja w 3SModbus lub Sensistant
    Napięcie zasilania 18–34 VDC lub 15–24 VAC ±10 %
    Pobór maks. 1,3 W, Imax 70 mA (DC); maks. 1 W (AC)
    Podłączenie 3-przewodowe, wspólny GND zasilania i wyjścia (-G)

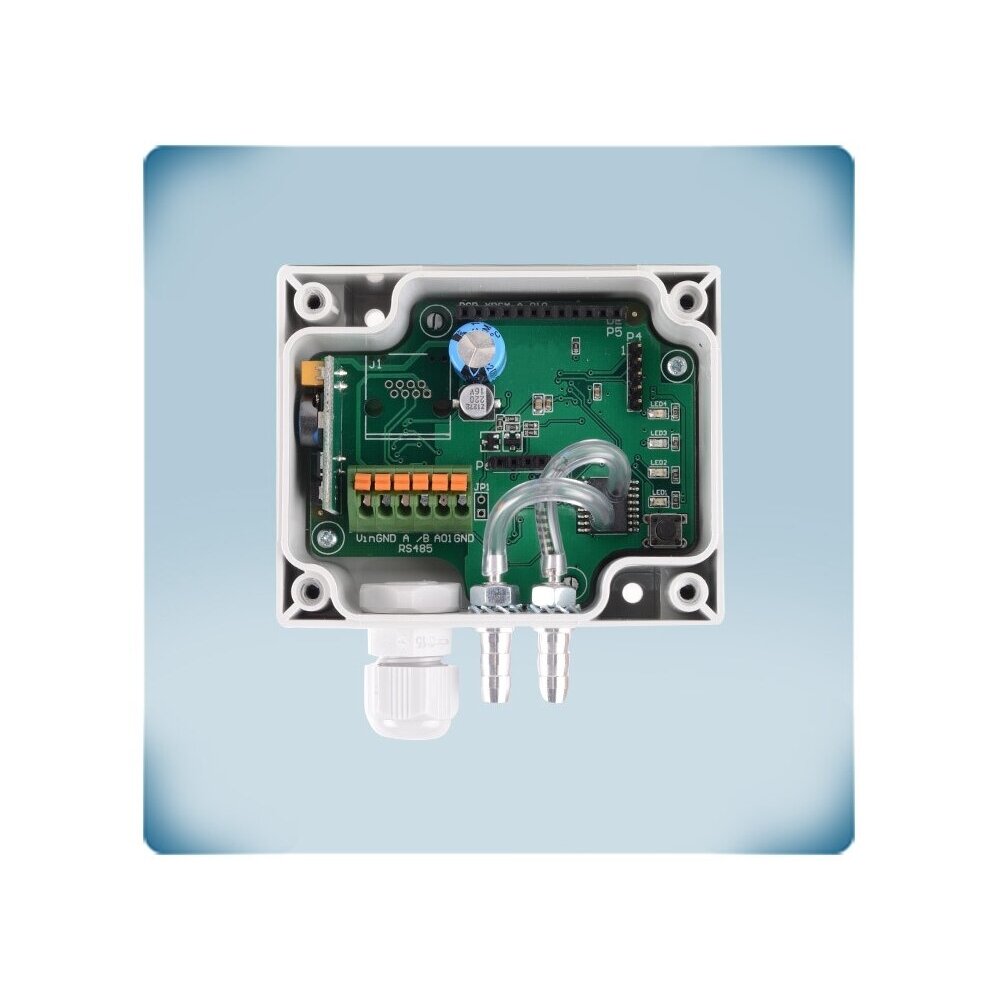

    Zaciski Vin, GND, A, /B, AO1, GND
    Przycisk / sygnalizacja SW1 – kalibracja zera lub reset rejestrów Modbus; LED1 zielona – zasilanie i komunikacja Modbus, LED2 zielona – wartość w normie, LED3 żółta – strefa ostrzegawcza, LED4 czerwona – poza granicami (miga – awaria czujnika)
    Króćce ciśnieniowe Aluminiowe, do rurki Ø6 mm
    Przekrój przewodów 1,5 mm²; dławik 3–6 mm
    Obudowa Tworzywo ASA, szare (RAL 9002), montaż na ścianie
    Stopień ochrony IP65 (EN 60529)
    Środowisko pracy -5…+65 °C, < 95 % rH bez kondensacji
    Medium Czyste powietrze, nieagresywne i niepalne gazy
    Masa 0,13 kg (netto)
    Wymiary opakowania 95 × 85 × 70 mm

    Dokumentacja producenta

    ✔ Polecane przez Elektrotechnikos sprendimai

    Oryginalna dokumentacja producenta – dane techniczne, schematy podłączeń i instrukcje montażu.

    Główne funkcje

    • Trzy tryby pomiaru – ciśnienie różnicowe, przepływ powietrza m³/h według współczynnika K lub przekroju oraz prędkość powietrza m/s z rurką Pitota.
    • Wybierane wyjście – 0-10 VDC, 0-20 mA lub PWM – odpowiednie do regulatorów, przemienników częstotliwości, wentylatorów EC i sterowników.
    • Modbus RTU – wszystkie mierzone wartości i ustawienia są dostępne z BMS / SCADA; konfiguracja programem 3SModbus lub Sensistant.
    • Programowane okno pracy – granice min. i maks. można zawęzić (do przedziału 50 Pa) – sygnał wyjściowy jest wykorzystywany tylko dla potrzebnego ciśnienia.
    • Czas reakcji 0,1–10 s – tłumi pulsacje i turbulencje, sygnał dla regulatora jest stabilny.
    • Kalibracja zera przyciskiem – SW1 – szybkie sprawdzenie zera na obiekcie, a także przywrócenie fabrycznych rejestrów Modbus.
    • Diody LED stanu – zielony / żółty / czerwony wskaźnik pokazuje, czy wartość mieści się w normie, w strefie ostrzegawczej, czy poza zakresem.
    • PWM z zasilaniem wewnętrznym lub zewnętrznym – zworką wybiera się wewnętrzne zasilanie PWM 3,3 lub 12 VDC albo zewnętrzne przez rezystor pull-up.
    • Zasilanie 24 VAC lub DC – Połączenie 3-przewodowe ze wspólnym GND – przetwornik łatwo podłączyć do transformatora sterowania 24 VAC lub źródła 18–34 VDC.

    Gdzie jest stosowany?

    • Kontrola zabrudzenia filtrów w centralach wentylacyjnych
    • Utrzymywanie stałego ciśnienia w kanale (systemy VAV)
    • Pomiar przepływu powietrza przez współczynnik K wentylatora
    • Pomiar prędkości powietrza w kanale rurką Pitota
    • Zapewnienie minimalnych norm wentylacji w budynkach
    • Pomieszczenia czyste, kuchnie, laboratoria – monitorowanie ciśnienia

    Praca według potrzeb

    Dla technika obsługi central wentylacyjnych.
    Skala 0–1000 Pa (100 Pa = 1 V) dokładnie pokazuje zanieczyszczenie filtra, dzięki czemu wymianę planuje się na podstawie rzeczywistego spadku ciśnienia.
    Dla integratora BMS.
    bez wyświetlacza – wartość ciśnienia, przepływu lub prędkości, progi alarmowe i wszystkie ustawienia są dostępne przez Modbus RTU.
    Dla instalatora z transformatorem sterowniczym 24 VAC.
    Wersja -G jest podłączana 3 przewodami ze wspólnym GND i zasilana 15–24 VAC lub 18–34 VDC.

    Zastosowanie w praktyce

    Jeśli trzeba monitorować lub utrzymywać spadek ciśnienia na filtrze, to HPS-G-1K0 z fabryczną skalą 0–1000 Pa (każde 100 Pa = 1 V) podłącza się do punktów pomiarowych, a sygnał 0-10 VDC jest przekazywany do regulatora Sentera, przemiennika częstotliwości lub przez Modbus RTU do BMS.

    Przewodnik zastosowań: jak jest używany w praktyce

    HPS-G-1K0 można dostosować do różnych obiektów – zmienia się tylko miejsce podłączenia wężyków i kierunek sygnału:

    Obiekt Co się podłącza Rezultat Uwaga instalatora
    Filtr centrali wentylacyjnej Wężyki przed i za filtrem; AO1 lub Modbus → BMS Po zabrudzeniu filtra – alarm i terminowo planowana wymiana Zawęź okno pracy do granic ciśnienia na filtrze
    Stałe ciśnienie w kanale Punkt w kanale i otoczenie; AO1 → regulator Sentera / przemiennik częstotliwości / wentylator EC Prędkość wentylatora zmienia się tak, aby ciśnienie pozostawało stałe Zwiększ czas reakcji, jeśli sygnał pulsuje
    Pomiar przepływu powietrza Punkty pomiarowe króćca ssawnego wentylatora (PSET-PVC-200) Przetwornik wyświetla i przekazuje m³/h według współczynnika K Współczynnik K znajdziesz w dokumentacji wentylatora
    Prędkość powietrza w kanale Rurka Pitota PSET-PTS-200 / PSET-PTL-200 Mierzone w m/s, przepływ obliczany ze wzoru Q = A × V Rurkę Pitota montuj na prostym odcinku kanału
    Obiekt z BMS Modbus RTU (A, /B) Wartości i ustawienia są zarządzane centralnie Nie mieszaj wersji -F i -G w jednej sieci

    Jak dobrać zakres przetwornika ciśnienia

    Zakres pomiarowy / podłączenie Zalecany model
    -125…+125 Pa, 3-przewodowy, 24 VAC/VDC HPS-G--LP (mała ± różnica ciśnień między pomieszczeniami)
    -125…+125 Pa, 4-przewodowy, 18–34 VDC HPS-F--LP (mała ± różnica ciśnień między pomieszczeniami)
    0–1000 Pa, 3-przewodowy, 24 VAC/VDC HPS-G-1K0 (filtry, ciśnienie w kanałach, VAV) ← ten model
    0–1000 Pa, 4-przewodowy, 18–34 VDC HPS-F-1K0 (filtry, ciśnienie w kanałach, VAV)
    0–2000 Pa, 3-przewodowy, 24 VAC/VDC HPS-G-2K0 (uniwersalny AHU / wentylatory)
    0–2000 Pa, 4-przewodowy, 18–34 VDC HPS-F-2K0 (uniwersalny AHU / wentylatory)
    0–4000 Pa, 3-przewodowy, 24 VAC/VDC HPS-G-4K0 (wentylatory o wyższym ciśnieniu)
    0–4000 Pa, 4-przewodowy, 18–34 VDC HPS-F-4K0 (wentylatory o wyższym ciśnieniu)
    0–10 000 Pa, 3-przewodowy, 24 VAC/VDC HPS-G-10K (przemysł wysokociśnieniowy)
    0–10 000 Pa, 4-przewodowy, 18–34 VDC HPS-F-10K (przemysł wysokociśnieniowy)
    Zasada: zakres dobierz tak, aby maksymalne ciśnienie robocze wynosiło około 50–80 % górnej granicy – przez Modbus RTU okno robocze można zawęzić, ale nie poszerzyć. Wersja -G (3-przewodowa) nadaje się do zasilania 24 VAC lub DC ze wspólnym GND; -F (4-przewodowa) – tylko DC z oddzielnymi GND, gdy GND wyjścia musi być oddzielone od GND zasilania (np. w sieciach DC zasilających także inne urządzenia). Nie mieszaj -F i -G w jednej sieci.
    Kiedy wybrać inne rozwiązanie: z wyświetlaczem – seria DPS; dla dwóch punktów – HPD (bez wyświetlacza) lub DPD (z wyświetlaczem); zestawy przyłączeniowe PSET-PVC-200, PSET-QF-200, rurki Pitota PSET-PTS-200 / PSET-PTL-200; do konfiguracji Modbus – przetwornik CNVT-USB-RS485-SET; do zasilania 24 VDC – SEPS8-24-40.

    Zalety

    • Ciśnienie, przepływ i prędkość powietrza w jednym przetworniku
    • Wyjście 0-10 VDC / 0-20 mA / PWM i Modbus RTU
    • Programowane okno pracy i czas odpowiedzi, progi alarmowe
    • Dokładność ±2 % zakresu roboczego
    • Obudowa ASA IP65, końcówki aluminiowe

    Wady / ograniczenia

    • Brak wyświetlacza – wartość widoczna tylko przez Modbus lub w sterowniku; z wyświetlaczem – DPS-G-1K0
    • Tylko do czystego powietrza i nieagresywnych, niepalnych gazów; środowisko pracy -5…+65 °C
    • Do pełnej konfiguracji potrzebne są Modbus RTU (3SModbus / Sensistant) i przetwornik CNVT-USB-RS485
    • Wspólnego GND wersji -G nie wolno łączyć z innymi urządzeniami zasilanymi DC; w takim przypadku wybierz HPS-F-1K0
    • Jeden kanał pomiarowy – dla dwóch punktów wybierz HPD-G-1K0

    Uwagi dotyczące bezpieczeństwa i montażu

    • Montaż i podłączenie wykonuje wykwalifikowany elektryk / automatyk po odłączeniu zasilania.
    • Zasilanie 18–34 VDC lub 15–24 VAC ±10 % (w tabeli zacisków dla AC podano 13–26 VAC); użyj transformatora bezpieczeństwa lub zasilacza.
    • Wspólnego GND wersji -G nigdy nie łącz z innymi urządzeniami zasilanymi DC – grozi to ich nieodwracalnym uszkodzeniem.
    • Nie używaj czujników typu -F i -G w jednej sieci.
    • Przetwornik przeznaczony jest wyłącznie do czystego powietrza oraz niekorozyjnych, niepalnych gazów; środowisko pracy -5…+65 °C, < 95 % rH bez kondensacji.

    Szybki przewodnik doboru

    0–1000 Pa
    0-10 VDC / 0-20 mA / PWM
    Modbus RTU
    24 VAC/VDC
    IP65
    Sprawdza się, gdy potrzebne jest:
    • mierzyć różnicę ciśnień w zakresie 0–1000 Pa i przekazywać ją do regulatora lub BMS;
    • utrzymywać stałe ciśnienie lub przepływ, sterując wentylatorem;
    • zintegrować pomiar z BMS przez Modbus RTU.
    Sprawdź przed użyciem:
    • maksymalne ciśnienie robocze – czy mieści się w zakresie 0–1000 Pa;
    • zasilanie i podłączenie regulatora: 3 przewody ze wspólnym GND (-G) lub 4 przewody z oddzielnymi GND (-F);
    • czy potrzebny będzie pomiar przepływu powietrza (współczynnik K wentylatora) lub prędkości (zestaw Pitota).
    Ważne przypomnienie: HPS-G-1K0 mierzy wyłącznie różnicę ciśnień czystego powietrza i niekorozyjnych, niepalnych gazów; wężyki przyłączeniowe i rurki Pitota zamawia się osobno.

    FAQ

    Czy HPS-G-1K0 można zasilać 24 VAC?
    Tak – wersja -G jest zasilana 15–24 VAC ±10 % lub 18–34 VDC i podłączana 3 przewodami ze wspólnym GND.
    Czy można zmienić zakres pomiarowy?
    Przez Modbus RTU okno robocze można zawęzić do przedziału 50 Pa w fabrycznym zakresie 0–1000 Pa, ale nie można go poszerzyć.
    Czy przetwornik mierzy przepływ i prędkość powietrza?
    Tak – ilość powietrza w m³/h według współczynnika K wentylatora lub Q = A × V, a prędkość powietrza w m/s z zestawem rurki Pitota PSET-PTS-200 lub PSET-PTL-200.
    Jakie sygnały otrzymam?
    Jedno wyjście AO1 z wybieranym sygnałem 0-10 VDC, 0-20 mA lub PWM i komunikację Modbus RTU.
    Czy ma wyświetlacz?
    Nie, wyświetlacza nie ma – ten sam zakres z wyświetlaczem to DPS-G-1K0.
    Jak skonfigurować przetwornik?
    Przez RS485 z konwerterem CNVT-USB-RS485 i aplikacją Sentera 3SModbus lub konfiguratorem Sensistant.

    Przetwornik różnicy ciśnień | 0-1000Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | 3-przewodowy | IP65 | Sentera Controls | HPS-G-1K0

    Sentera HPS-G-1K0 – przetwornik różnicy ciśnień 0–1000 Pa, 0-10 VDC / 0-20 mA / PWM i Modbus RTU, 24 VAC/VDC, 3-przewodowy, IP65 – do kontroli zabrudzenia filtrów, utrzymywania stałego ciśnienia w kanale oraz pomiaru przepływu powietrza w małych i średnich systemach wentylacyjnych.
