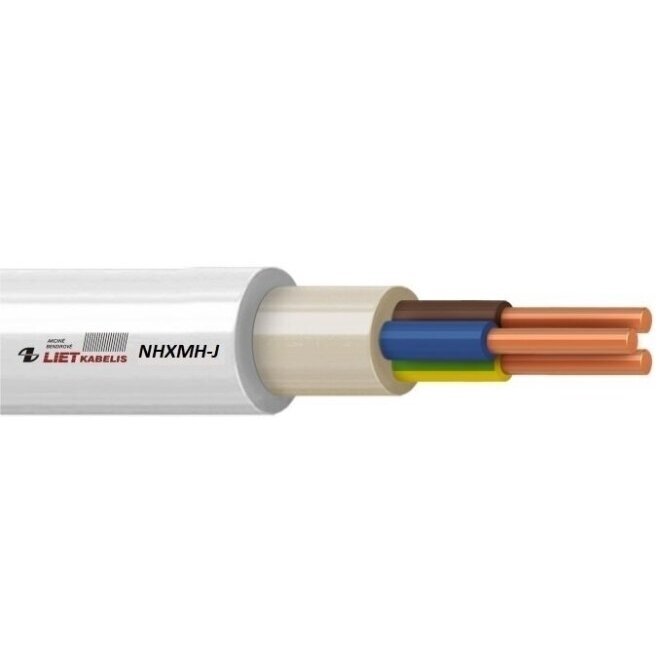

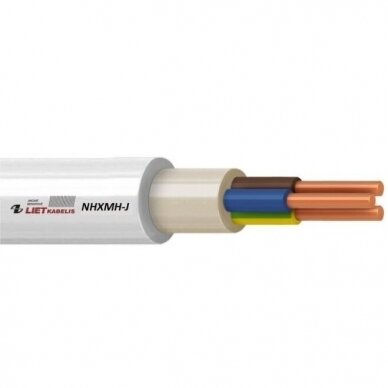

  • Nowość   Przewód 3x1,5 mm² | miedziany | jednodrutowy | bezhalogenowy | NHXMH-J 3x1,5 | 1 m | biały

    Przewód 3x1,5 mm² | miedziany | jednodrutowy | bezhalogenowy | NHXMH-J 3x1,5 | 1 m | biały

    Kod: 9203150113
    Pytanie do produktu
    Cena 1.14 € z VAT
    ( 0.94 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    Bezhalogenowy przewód instalacyjny NHXMH-J 3×1,5 mm², 300/500 V, CPR Cca-s1a,d1,a1. Sprzedawany na metry, minimalne zamówienie – 10 m.

  • Opis

    Przewód 3x1,5 mm² | miedziany | jednodrutowy | bezhalogenowy | NHXMH-J 3x1,5 | 1 m | biały

    NHXMH-J to bezhalogenowy przewód instalacyjny z jednodrutowymi żyłami miedzianymi do stałych instalacji elektrycznych w budynkach. Ta 3-żyłowa wersja 1,5 mm² jest przeznaczona do obwodów jednofazowych (L, N, PE), najczęściej do obwodów oświetlenia, sterowania i mniejszej mocy. Podczas palenia przewód nie wydziela halogenów ani gazów korozyjnych, a dymu powstaje niewiele – dlatego wybiera się go tam, gdzie liczy się ewakuacja ludzi i ochrona urządzeń.

    Najważniejsze:
    Zwykły przewód PVC podczas pożaru wydziela gęsty czarny dym i chlorowodór, który z wilgocią tworzy kwas solny. Powłoka NHXMH-J jest wykonana z bezhalogenowej mieszanki LSOH: mniej dymu, drogi ewakuacyjne dłużej pozostają widoczne, a elektronika i konstrukcje budynku mniej cierpią z powodu korozji. Montuje się go tak samo jak NYM-J, ale z wyższym poziomem bezpieczeństwa pożarowego.
    Napięcie znamionowe
    300/500 V
    Żyły
    3 × 1,5 mm², jednodrutowe Cu
    Klasa reakcji na ogień (CPR)
    Cca-s1a,d1,a1
    Temperatura żyły
    do +70 °C

    Budowa i zasada działania

    Każda żyła to jednodrutowy wyżarzany drut miedziany (klasa 1 wg IEC 60228) w izolacji z polimeru usieciowanego. Żyły są skręcone razem i pokryte białą bezhalogenową powłoką termoplastyczną.

    Oznaczenie „-J” oznacza, że przewód ma żyłę ochronną (PE) w kolorze zielono-żółtym. Kolory żył wg HD 308 S2: brązowa (L), niebieska (N), zielono-żółta (PE).

    Powłoka nie zawiera PVC, dlatego podczas palenia nie wydziela się chlor ani inne halogeny. Klasa reakcji na ogień wg CPR to Cca-s1a,d1,a1: ograniczone rozprzestrzenianie płomienia, niska emisja dymu (s1a), krótkotrwałe płonące krople (d1), gazy spalinowe o niskiej kwasowości (a1).

    Dlaczego NHXMH-J?
    W czasie pożaru najważniejsze są pierwsze minuty. Mniej dymu to lepsza widoczność na drogach ewakuacyjnych, a brak halogenów – mniejsze szkody dla dróg oddechowych ludzi, sprzętu serwerowego i konstrukcji budynku.

    Specyfikacja techniczna

    Typ produktu Bezhalogenowy przewód instalacyjny w powłoce
    Oznaczenie NHXMH-J 3G1,5 (3 × 1,5 mm²)
    Producent AB Lietkabelis (Litwa)
    Żyła Wyżarzany drut miedziany, jednodrutowy, klasa 1 (IEC 60228)
    Izolacja żył Polimer usieciowany
    Kolory żył brązowa (L), niebieska (N), zielono-żółta (PE) (HD 308 S2)
    Powłoka Bezhalogenowa mieszanka termoplastyczna (LSOH), biała
    Napięcie znamionowe U₀/U 300/500 V
    Napięcie probiercze 2000 V
    Maks. temperatura pracy żyły +70 °C
    Temperatura otoczenia (ułożenie stałe) −30 °C … +70 °C
    Temperatura montażu nie niższa niż +5 °C
    Minimalny promień gięcia 4 × średnica zewnętrzna przewodu
    Klasa reakcji na ogień (CPR, EN 13501-6) Cca-s1a,d1,a1
    Produkty spalania Bezhalogenowy (EN 60754-1/-2), niska gęstość dymu (EN 61034-2)
    Typ konstrukcji NHXMH wg DIN VDE 0250-214
    Jednostka sprzedaży 1 m, minimalne zamówienie – 10 m

    Klasa CPR, napięcie i materiały to dane deklarowane przez producenta; temperatury i promień gięcia to standardowe wartości dla przewodów typu NHXMH. Przed doborem dławnic zmierz rzeczywistą średnicę przewodu.

    Główne funkcje

    • Bez halogenów – podczas palenia nie wydziela się chlor ani gazy korozyjne, które niszczą elektronikę i konstrukcje metalowe.
    • Niska emisja dymu (s1a) – drogi ewakuacyjne dłużej pozostają widoczne, ratownikom łatwiej pracować.
    • Ograniczone rozprzestrzenianie płomienia – klasa CPR Cca nadaje się do obiektów, w których projekt wymaga przewodu klasy Cca, Dca lub Eca.
    • Jednodrutowe żyły miedziane – pewnie zaciskają się w zaciskach, tulejki nie są potrzebne.
    • Żyła PE zielono-żółta – uziemienie ochronne prowadzone jest w tym samym przewodzie.
    • Izolacja żył z polimeru usieciowanego – odporna na ciepło i nacisk mechaniczny w miejscach zacisków.
    • Uniwersalne układanie – na tynku, pod tynkiem, w tynku, w murze i betonie (z wyjątkiem wibrowanego lub ubijanego), w korytkach kablowych i rurach.
    • Biała powłoka – estetycznie wygląda przy montażu natynkowym w jasnych pomieszczeniach.
    • Litewski producent – produkt AB Lietkabelis z deklaracją właściwości użytkowych CPR.
    • Sprzedawany na metry – kupujesz dokładnie tyle, ile potrzeba na obiekt (od 10 m).

    Gdzie jest stosowany?

    • Szkoły, przedszkola, uczelnie
    • Szpitale, przychodnie, domy opieki
    • Centra handlowe i rozrywkowe, hotele, biura
    • Drogi ewakuacyjne, klatki schodowe i korytarze
    • Lotniska, dworce, parkingi podziemne
    • Serwerownie, centra danych, sterownie
    • Budynki wielorodzinne i domy prywatne, gdzie oczekuje się wyższego bezpieczeństwa pożarowego
    • Muzea, archiwa, biblioteki – tam, gdzie gazy korozyjne zagrażają cennym zbiorom

    Zastosowanie według potrzeb

    Dla wykonawcy instalacji.
    Gdy projekt przewiduje instalację bezhalogenową lub klasę Cca, NHXMH-J montuje się tymi samymi narzędziami i zaciskami co NYM-J – nie trzeba zmieniać technologii pracy.
    Dla projektanta.
    Przewód bezhalogenowy z deklarowaną klasą CPR Cca-s1a,d1,a1 – łatwiej uzasadnić rozwiązanie w części dotyczącej bezpieczeństwa pożarowego.
    Dla właściciela domu.
    W pokojach dziecięcych, sypialniach i obok kotłowni przewód bezhalogenowy zmniejsza ryzyko dymu i trujących gazów w razie pożaru.

    Praktyczne zastosowanie

    Do obwodu oświetlenia korytarza szkolnego układa się przewód NHXMH-J 3 × 1,5 mm²: żyła brązowa – faza L, niebieska – neutralny N, zielono-żółta – PE. Przewód mocuje się w korytku kablowym nad sufitem podwieszanym, a obwód zabezpiecza wyłącznikiem nadprądowym zgodnie z projektem (dla oświetlenia zwykle B10).

    Zalety

    • Bez halogenów, niska emisja dymu
    • Klasa CPR Cca-s1a,d1,a1
    • Jednodrutowe żyły Cu – pewny styk w zaciskach
    • Z żyłą PE zielono-żółtą
    • Układany na tynku, pod tynkiem, w murze i betonie
    • Produkowany na Litwie

    Wady / ograniczenia

    • Droższy od przewodu PVC NYM-J (KH05VV-U)
    • Żyły jednodrutowe – nie nadaje się do połączeń ruchomych ani elastycznych
    • Nie jest ognioodporny (nie E30/E90) – nie zastępuje przewodów do systemów przeciwpożarowych
    • Na zewnątrz – tylko zabezpieczony przed bezpośrednim nasłonecznieniem
    • Nie układać bezpośrednio w ziemi ani w betonie wibrowanym lub ubijanym
    • Montaż w temperaturze nie niższej niż +5 °C

    Uwagi dotyczące bezpieczeństwa i montażu

    • Montaż i podłączenie wykonuje wykwalifikowany elektryk po odłączeniu napięcia.
    • Przekrój przewodu i zabezpieczenie dobiera projektant na podstawie obciążenia, sposobu ułożenia, długości obwodu i spadku napięcia (IEC 60364-5-52).
    • Nie zginaj przewodu z promieniem mniejszym niż 4 jego średnice – może zostać uszkodzona izolacja żył.
    • W chłodne dni przed montażem przechowuj przewód w ciepłym pomieszczeniu – układanie w temperaturze nie niższej niż +5 °C.
    • Żyła zielono-żółta służy wyłącznie jako przewód ochronny PE, niebieska – jako neutralny N.
    • Na zewnątrz i w miejscach nasłonecznionych chroń przewód przed bezpośrednim słońcem rurą lub kanałem.
    • Dla linii bezhalogenowej stosuj również bezhalogenowe puszki, rury i kanały – osprzęt z PVC zmniejsza korzyść dla bezpieczeństwa pożarowego.

    Szybki przewodnik wyboru

    300/500 V
    3 × 1,5 mm²
    Cca-s1a,d1,a1
    LSOH, bez halogenów
    Biała powłoka
    Odpowiedni, gdy potrzebujesz:
    • przewodu bezhalogenowego w budynku użyteczności publicznej lub o podwyższonym ryzyku pożarowym;
    • 3 żył – do obwodów jednofazowych (L, N, PE);
    • 1,5 mm² – do obwodów oświetlenia, sterowania i mniejszej mocy.
    Sprawdź przed zakupem:
    • czy projekt nie wymaga klasy wyższej niż Cca (np. B2ca);
    • czy przekrój 1,5 mm² wystarczy dla obciążenia i długości obwodu;
    • czy obwód nie wymaga przewodu ognioodpornego (sygnalizacja pożaru, oświetlenie awaryjne, oddymianie);
    • czy puszki, rury i kanały również są bezhalogenowe.
    Ważne przypomnienie: Dla obwodów 1,5 mm² najczęściej stosuje się wyłącznik nadprądowy B10 (oświetlenie), przy niektórych sposobach ułożenia – B16. Ostateczną decyzję podejmuje projektant.
    ⚠ Uwaga: wartości wyłączników nadprądowych podano orientacyjnie i mają charakter zaleceń. Ostatecznego doboru dokonuje projektant lub wykwalifikowany elektryk z uwzględnieniem sposobu ułożenia, temperatury otoczenia, długości obwodu i spadku napięcia. UAB „Elektrotechnikos sprendimai” nie ponosi odpowiedzialności za nieprawidłowy dobór, montaż i wynikające z nich błędy.

    FAQ

    Czym NHXMH-J różni się od NYM-J (KH05VV-U)?
    Budowa i montaż są podobne, ale powłoka NYM-J jest z PVC, a NHXMH-J – z bezhalogenowej mieszanki LSOH. W czasie pożaru NHXMH-J wydziela mniej dymu i nie wydziela korozyjnych gazów halogenowych.
    Czy NHXMH-J jest przewodem ognioodpornym?
    Nie. Przewód bezhalogenowy ogranicza rozprzestrzenianie płomienia i dym, ale nie zachowuje ciągłości zasilania w czasie pożaru. Do systemów przeciwpożarowych potrzebne są przewody ognioodporne z klasą podtrzymania funkcji (np. E30, E90).
    Co oznacza Cca-s1a,d1,a1?
    To klasa reakcji na ogień wg CPR (EN 13501-6): Cca – klasa rozprzestrzeniania płomienia i wydzielania ciepła, s1a – najniższa emisja dymu, d1 – płonące krople lub cząstki utrzymują się nie dłużej niż 10 s, a1 – gazy spalinowe o niskiej kwasowości.
    Czy można go układać w betonie i na zewnątrz?
    Można układać w tynku, murze i betonie, z wyjątkiem betonu wibrowanego lub ubijanego. Na zewnątrz – tylko zabezpieczony przed bezpośrednim nasłonecznieniem, np. w rurze lub kanale. Nie wolno układać go bezpośrednio w ziemi.
    Jaki wyłącznik nadprądowy stosować z przewodem 1,5 mm²?
    Dla obwodów 1,5 mm² najczęściej stosuje się wyłącznik nadprądowy B10 (oświetlenie), przy niektórych sposobach ułożenia – B16. Ostateczną decyzję podejmuje projektant. Przy długich obwodach należy sprawdzić spadek napięcia.
    Jak sprzedawany jest przewód?
    Cena dotyczy 1 m, minimalna ilość zamówienia – 10 m. Dla większych ilości (kręgi, bębny) przygotujemy indywidualną ofertę.

    Przewód bezhalogenowy NHXMH-J 3 × 1,5 mm²

    NHXMH-J 3 × 1,5 mm² – bezhalogenowy przewód instalacyjny firmy Lietkabelis z jednodrutowymi żyłami miedzianymi, 300/500 V i klasą CPR Cca-s1a,d1,a1. Nadaje się do budynków użyteczności publicznej, dróg ewakuacyjnych i wszędzie tam, gdzie w razie pożaru liczy się mniej dymu i brak halogenów. Potrzebujesz większej ilości lub wszystkich przewodów na obiekt? Przygotujemy ofertę.

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
