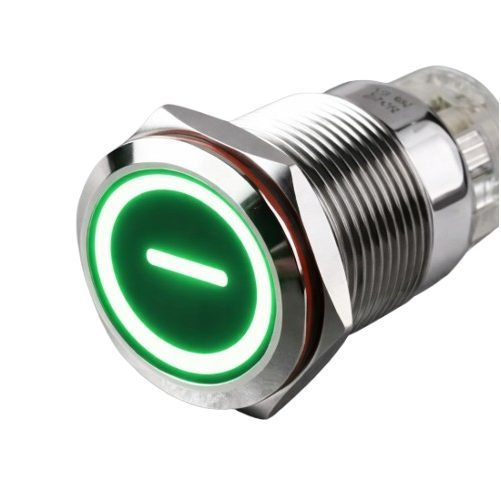

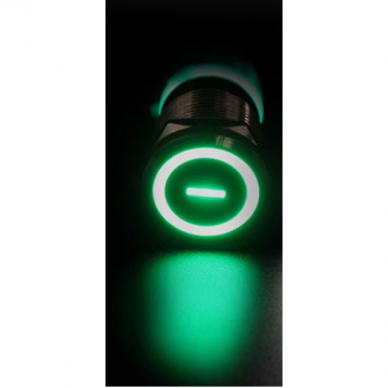

  • Przycisk | 22mm | 230V | 1NO | zielony | z podświetleniem LED | z symbolem minus „–” | IP65

    Kod: ES-RHB-G230

    Metalowy przycisk z podświetleniem LED – niezawodne i estetyczne rozwiązanie dla przemysłu, automatyki, transportu oraz projektów indywidualnych. Zielone pierścieniowe podświetlenie LED z wyraźnym symbolem „–” zapewnia doskonałą widoczność zarówno w dzień, jak i w warunkach słabego oświetlenia.

    Solidna metalowa obudowa oraz stopień ochrony IP65 umożliwiają stosowanie przycisku w bardziej wymagających warunkach – w warsztatach, halach produkcyjnych, urządzeniach zewnętrznych czy pojazdach.

  • Przycisk | 22mm | 230V | 1NO | zielony | z podświetleniem LED | z symbolem minus „–” | IP65

    Metalowy przycisk 22 mm z symbolem (minus „−”) i podświetleniem LED (świeci pierścień i symbol, kolor – zielony), stykiem 1NO i frontem IP65. Do pulpitów sterowniczych, maszyn i rozdzielnic, gdzie potrzebna jest wyraźnie oznaczona funkcja.

    Najważniejsze:
    Przycisk bez zatrzasku: dopóki jest wciśnięty, styk NO zwiera obwód. Symbol od razu pokazuje funkcję – np. zmniejszenie, krok w dół lub wyłączenie funkcji dodatkowej.
    Otwór montażowy
    Ø 22 mm
    Styk
    1NO
    Działanie
    bez zatrzasku
    Podświetlenie LED
    zielony, 230 V
    Stopień ochrony
    IP65
    Obudowa
    metalowa

    Zasada działania

    Przycisk montuje się w otworze Ø 22 mm i dokręca nakrętką od tyłu.

    Po naciśnięciu styk NO się zwiera, po zwolnieniu przycisk wraca do położenia początkowego.

    Podświetlenie LED podłącza się przez osobne zaciski (230 V), więc może pokazywać stan funkcji niezależnie od styku.

    Jakie korzyści? Podświetlany symbol i metalowa obudowa IP65 – operator od razu widzi, do czego służy przycisk, nawet przy słabym oświetleniu.

    Dane techniczne

    Typ produktu Metalowy przycisk z podświetleniem LED i symbolem
    Otwór montażowy Ø 22 mm
    Symbol minus „−”
    Styk 1NO
    Działanie bez zatrzasku
    Napięcie znamionowe 230 V AC
    Maks. prąd 3 A
    Kolor LED zielony
    Napięcie LED 230 V
    Stopień ochrony IP65
    Obudowa metalowa
    Mocowanie gwint z nakrętką

    Główne funkcje

    • Styk 1NO po naciśnięciu wysyła polecenie
    • Podświetlany symbol pokazuje funkcję i stan
    • Metalowa obudowa IP65 odporna na uderzenia, pył i strumienie wody
    • Standardowy otwór 22 mm

    Gdzie jest stosowany?

    • Pulpity z funkcjami +/− lub kierunku
    • Sterowanie podnośnikami, bramami i napędami
    • Pulpity maszyn i pojazdów
    • Szafy automatyki i wejścia PLC

    Zastosowanie według potrzeb

    Dla elektromontera. Standardowy otwór 22 mm i czytelny symbol – nie trzeba dodatkowych opisów przy przycisku.
    Dla producenta maszyn. Metalowe przyciski z symbolami pozwalają zbudować intuicyjny i estetyczny pulpit.
    Dla służb utrzymania ruchu. Podświetlany symbol pomaga operatorowi uniknąć pomyłek i ogranicza błędne naciśnięcia.

    Praktyczne zastosowanie

    W pulpicie ten przycisk podłącza się do wejścia PLC lub sterownika, a LED – do wyjścia, które pokazuje, że funkcja jest aktywna. Typowe zastosowanie: zmniejszenie, krok w dół lub wyłączenie funkcji dodatkowej.
    Zalety
    • Podświetlany symbol
    • Metalowa obudowa IP65
    • Standardowy otwór 22 mm
    • 1NO bez zatrzasku
    Wady
    • LED tylko 230 V – nie nadaje się do obwodów 12/24 V
    • Tylko jeden styk 1NO, do 3 A

    Uwagi dotyczące bezpieczeństwa i montażu

    • Montaż i podłączenie wykonuje wykwalifikowany elektryk.
    • Przed montażem odłącz zasilanie i sprawdź brak napięcia.
    • Nie przekraczaj 3 A – większe obciążenia załączaj przez stycznik lub przekaźnik.
    • Nie nadaje się do zatrzymania awaryjnego – użyj certyfikowanego przycisku STOP awaryjnego.
    Szybki wybór
    Ø 22 mm1NObez zatrzaskuLED zielonyIP65metal

    FAQ

    ⚡ Czy przycisk ma zatrzask?
    Nie, po zwolnieniu wraca do położenia początkowego.
    ⚡ Jakie jest napięcie LED?
    230 V. Do obwodów 12/24 V wybierz przyciski na inne napięcie.
    ⚡ Jaki prąd można łączyć?
    Do 3 A. Większe obciążenia załączaj przez stycznik lub przekaźnik.
    ⚡ Jaki otwór jest potrzebny?
    Standardowy otwór Ø 22 mm.
    ⚡ Czy LED można podłączyć osobno od styku?
    Tak, LED ma osobne zaciski.

    Przycisk | 22mm | 230V | 1NO | zielony | z podświetleniem LED | z symbolem minus „–” | IP65

    Metalowy przycisk 22 mm z symbolem (minus „−”), LED 230 V (kolor – zielony), 1NO, bez zatrzasku, IP65 – czytelny i wytrzymały element sterowania do pulpitów i maszyn. Potrzebujesz doboru przycisków dla całego pulpitu? Prześlij schemat – dobierzemy i przygotujemy ofertę.

    Opublikowano: 2026-11-06 · Dane według oznaczenia producenta: 2026-11-06

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
