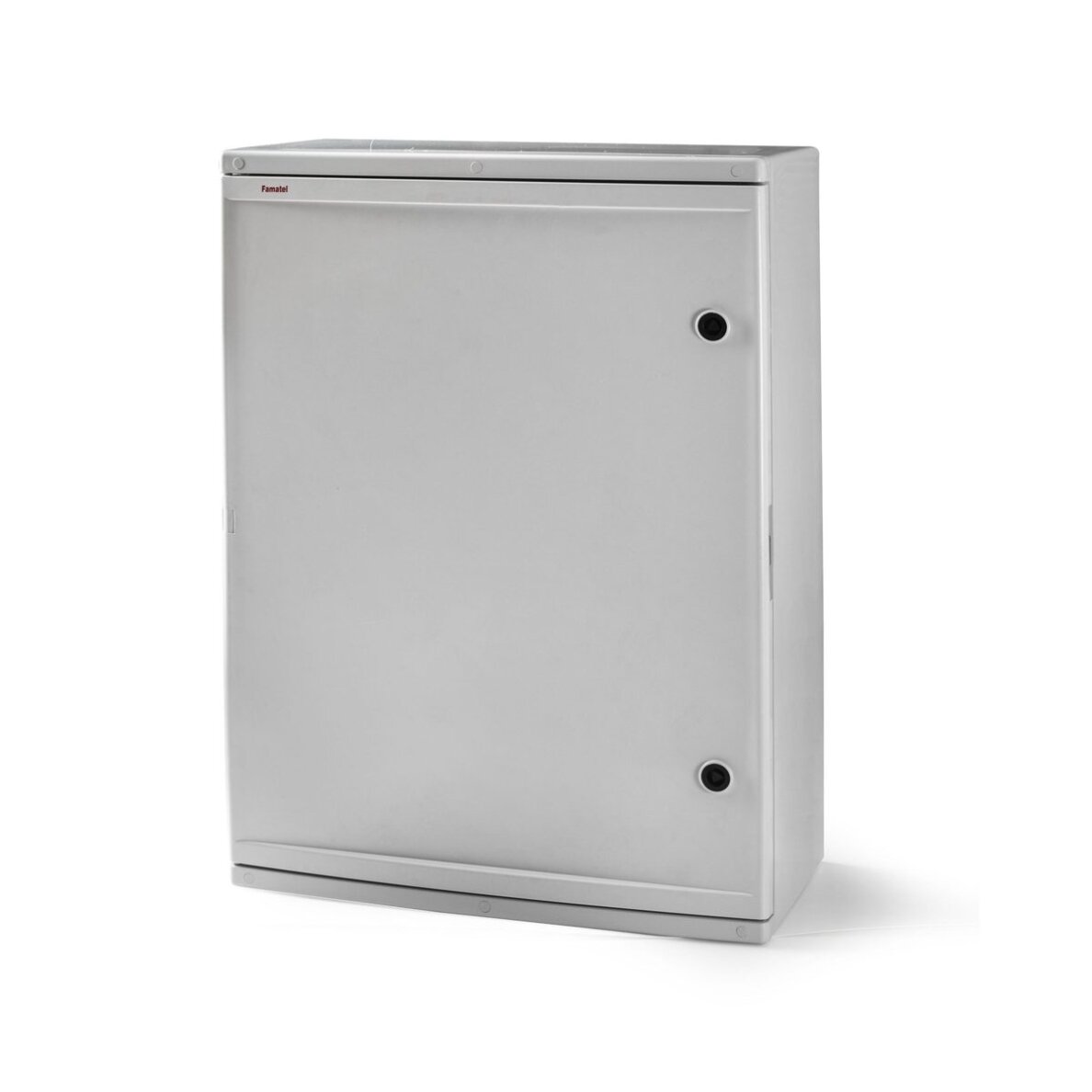

  • Nowość   Rozdzielnica elektryczna | natynkowa | plastikowa | 700x500x245 mm | IP65 | IK08 | z płytą montażową | FAMATEL MAGNA 39157

    Rozdzielnica elektryczna | natynkowa | plastikowa | 700x500x245 mm | IP65 | IK08 | z płytą montażową | FAMATEL MAGNA 39157

    Kod: 39157
    Pytanie do produktu
    Cena 153.48 € z VAT
    ( 126.84 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    FAMATEL MAGNA 39157 – hermetyczna, natynkowa obudowa plastikowa 700x500x245 mm do montażu rozdzielnicy elektrycznej i aparatury automatyki na zewnątrz lub w pomieszczeniach wilgotnych. Korpus ABS z podwójną izolacją, białe drzwiczki z zamkiem i metalowa płyta montażowa o regulowanej głębokości – aparatura montowana jest na płycie, a korpus chroni ją przed pyłem, strugami wody i uderzeniami.

  • Opis

    Rozdzielnica elektryczna | natynkowa | plastikowa | 700x500x245 mm | IP65 | IK08 | z płytą montażową | FAMATEL MAGNA 39157

    FAMATEL MAGNA 39157 – hermetyczna, natynkowa obudowa plastikowa 700x500x245 mm do montażu rozdzielnicy elektrycznej i aparatury automatyki na zewnątrz lub w pomieszczeniach wilgotnych. Korpus ABS z podwójną izolacją, białe drzwiczki z zamkiem i metalowa płyta montażowa o regulowanej głębokości – aparatura montowana jest na płycie, a korpus chroni ją przed pyłem, strugami wody i uderzeniami.

    Główna myśl:
    Gdy automatykę, przemiennik częstotliwości lub aparaturę rozdzielczą trzeba umieścić na zewnątrz, przy ścianie budynku lub w hali produkcyjnej, metalowa skrzynka rdzewieje, a tani plastik pęka od słońca. Seria MAGNA rozwiązuje oba problemy: odporny na UV ABS, szczelność IP65 i izolacja klasy II bez konieczności uziemiania obudowy.
    Wymiary
    700 x 500 x 245 mm
    Stopień ochrony
    IP65
    Odporność na uderzenia
    IK08
    Izolacja
    klasa II (podwójna)

    Zasada działania

    Rozdzielnica mocowana jest do ściany lub konstrukcji za pomocą uchwytów wchodzących w skład zestawu – śruby pozostają poza strefą szczelną, dzięki czemu szczelność korpusu nie zostaje naruszona. Wewnątrz, na metalowej płycie, montowana jest aparatura: szyny DIN z automatyką, styczniki, sterowniki, przemienniki częstotliwości, listwy zaciskowe.

    Kable wprowadzane są przez otwory wywiercane w dolnej części lub bokach obudowy, uszczelnione dławnicami kablowymi – w korpusie nie ma fabrycznie wykonanych otworów, dzięki czemu każde wprowadzenie wykonuje się dokładnie tam, gdzie potrzeba. Głębokość płyty montażowej jest regulowana, tak aby głębsza aparatura zmieściła się do drzwiczek. Drzwiczki zamykają się plastikowym zamkiem; uszczelka na obwodzie zapewnia IP65.

    Czym jest przydatna obudowa 39157?
    To obudowa średniej wielkości, mieszcząca pełny panel sterowania obiektem lub węzeł automatyki, niewymagająca uziemienia korpusu. ABS nie zakłóca sygnałów GSM i radiowych – zamontowany wewnątrz modem lub sterownik Wi-Fi działa bez anteny zewnętrznej.

    Specyfikacja techniczna

    Producent / seria FAMATEL, MAGNA
    Kod producenta 39157
    Typ produktu Rozdzielnica natynkowa / obudowa automatyki
    Wymiary zewnętrzne (W x S x G) 700 x 500 x 245 mm
    Materiał korpusu Tworzywo ABS, odporne na UV
    Stopień ochrony IP65
    Odporność na uderzenia IK08
    Klasa izolacji II (podwójna izolacja)
    Drzwiczki Białe, nieprzezroczyste, z zamkiem plastikowym
    Płyta montażowa Metalowa, o regulowanej głębokości, w zestawie
    Wprowadzenia kabli Wiercone według potrzeb (fabrycznie brak otworów)
    Przepuszczalność sygnału Nie zakłóca sygnałów GSM / radiowych
    Montaż Na ścianie, uchwyty w zestawie
    Zawartość zestawu Korpus, drzwiczki, zamek, płyta metalowa, uchwyty mocujące
    Temperatura pracy -25…+60 °C
    Kolor Szary / biały

    Główne funkcje

    • Szczelność IP65 – ochrona przed pyłem i strugami wody, nadaje się do montażu na zewnątrz pod daszkiem lub przy ścianie.
    • Podwójna izolacja – korpusu nie trzeba uziemiać; bezpieczna do montażu tam, gdzie przewodu PE brak lub jest wątpliwy.
    • Regulowana płyta montażowa – głębokość dopasowywana do aparatury, mieszczą się przemienniki częstotliwości i głębokie styczniki.
    • Odporność IK08 – wytrzymuje uderzenia w środowisku produkcyjnym i magazynowym.
    • ABS odporny na UV – na zewnątrz nie żółknie ani nie kruszy się.
    • Przezroczystość radiowa – modemy GSM i sterowniki bezprzewodowe działają od wewnątrz.

    Gdzie jest stosowany?

    • Rozdzielnice oświetlenia zewnętrznego i sterowania reklamą przy budynkach
    • Automatyka przepompowni, drenażu i wodociągów
    • Bloki sterowania automatyką bram, szlabanów i ogrodzeń
    • Rozdzielnice sterowania wentylacją, ogrzewaniem i chłodzeniem na dachach i w pomieszczeniach technicznych
    • Węzły rozdzielcze i zabezpieczające AC/DC elektrowni słonecznych
    • Hale produkcyjne, myjnie, przemysł spożywczy – środowisko wilgotne i agresywne
    • Budynki rolnicze: fermy, szklarnie, suszarnie zbóż
    • Węzły urządzeń telekomunikacyjnych i monitoringu wizyjnego na zewnątrz

    Zastosowanie według potrzeb

    Dla użytkownika domowego.
    Do sterowania oświetleniem podwórka, automatyką bramy czy pompą – jeden korpus, w którym mieszczą się wyłączniki nadprądowe, stycznik i sterownik, niebojący się deszczu.
    Dla firm i przemysłu.
    Standardowy rozmiar MAGNA pozwala ujednolicić rozdzielnice automatyki na wielu obiektach i trzymać jeden zapasowy korpus w magazynie.
    Dla elektromontera / inżyniera.
    700x500 z głębokością 245 mm mieści 3–4 rzędy DIN lub przemiennik częstotliwości do 7,5 kW z wentylacją; głębokość płyty można dopasować na miejscu.

    Przykład praktyczny

    Jeśli rozdzielnicę sterowania przepompownią trzeba zamontować na zewnątrz na ścianie, a na obiekcie nie ma pewnego uziemienia – korpus 39157 z izolacją klasy II pozwala zamontować wyłączniki nadprądowe, przekaźnik zabezpieczający i stycznik bez uziemiania korpusu, a uszczelka IP65 chroni aparaturę przed deszczem i wodą rozpryskiwaną podczas mycia placu.

    Zalety

    • Nie rdzewieje – korpus ABS nadaje się do środowiska wilgotnego i chemicznie agresywnego.
    • Bez uziemienia korpusu – mniej pracy i mniejsze ryzyko.
    • Pojemna – 700x500x245 mm mieści pełen panel sterowania.
    • Metalowa płyta w zestawie – nie trzeba kupować osobno.
    • Lekka – montuje jedna osoba.
    • Sygnał GSM przechodzi – nie trzeba anten zewnętrznych.
    • Otwory wiercone według projektu – szczelność nie zależy od nieużywanych zaślepek.

    Wady / ograniczenia

    • Nieprzezroczyste drzwiczki – mierników i wskaźników z zewnątrz nie widać.
    • Brak wprowadzeń kablowych – trzeba wiercić i kupić dławnice osobno.
    • Zamek plastikowy – nie stanowi zabezpieczenia przed włamaniem, tylko przed przypadkowym otwarciem.
    • Brak wentylacji wymuszonej – dla przemienników dużej mocy trzeba oszacować odprowadzanie ciepła.
    • W bezpośrednim słońcu korpus się nagrzewa – zalecany daszek.

    Uwagi dotyczące bezpieczeństwa i montażu

    • Otwory na kable wierć u dołu lub po bokach, nie u góry – woda nie dostanie się przez wprowadzenia.
    • Stosuj dławnice klasy IP65 lub wyższej; nieużywanych otworów nie zostawiaj.
    • Mocuj wyłącznie uchwytami dołączonymi do zestawu – śruby przez dno korpusu naruszają szczelność.
    • Aparatura o metalowym korpusie jest uziemiana wewnątrz przez listwę zaciskową PE, choć sama rozdzielnica uziemienia nie wymaga.
    • Po zamontowaniu sprawdź, czy uszczelka w drzwiczkach nie jest przyciśnięta przewodami.

    Szybki przewodnik wyboru

    Wymiary
    700 x 500 x 245 mm
    Stopień ochrony
    IP65
    Odporność na uderzenia
    IK08
    Izolacja
    klasa II (podwójna)
    Odpowiedni, gdy potrzebujesz:
    • rozdzielnicy na zewnątrz lub w środowisku wilgotnym bez uziemianego korpusu;
    • miejsca na 3–4 rzędy DIN lub przemiennik częstotliwości z płytą montażową;
    • korpusu, który nie rdzewieje i nie zakłóca sygnału GSM.
    Sprawdź przed użyciem:
    • czy aparatura mieści się w głębokości 245 mm (łącznie z płytą i przewodami);
    • czy masz dławnice odpowiedniego rozmiaru;
    • czy mocowanie do ściany wytrzyma rozdzielnicę z aparaturą;
    • czy ze względu na ciepło potrzebna jest wentylacja.
    Ważne przypomnienie:
    IP65 obowiązuje tylko przy zamkniętych drzwiczkach i prawidłowo zamontowanych dławnicach. Rozdzielnica nie jest odporna na zanurzenie i nie zastępuje obudowy przeciwpożarowej ani antywłamaniowej.

    FAQ

    Czy można montować na zewnątrz bez daszku?
    Tak, IP65 i odporny na UV ABS na to pozwalają; daszek zalecany jest ze względu na nagrzewanie w słońcu.
    Czy trzeba uziemiać korpus?
    Nie – klasa izolacji II. Znajdująca się wewnątrz aparatura metalowa uziemiana jest standardowo.
    Czy szyny DIN są w zestawie?
    Nie, w zestawie jest metalowa płyta; szyny DIN montuje się na niej.
    Czy można zastosować przezroczyste drzwiczki?
    Ten model ma drzwiczki nieprzezroczyste; wariantów z przezroczystymi drzwiczkami szukaj w serii MAGNA.
    Ile waży?
    Ok. 6–7 kg bez aparatury.
    Czy pasuje do rozdzielnicy AC elektrowni słonecznej?
    Tak, często stosowana do węzłów rozdzielczych i zabezpieczających AC/DC.

    Rozdzielnica elektryczna | natynkowa

    FAMATEL MAGNA 39157 – natynkowa rozdzielnica plastikowa 700x500x245 mm, IP65, IK08, z podwójną izolacją i regulowaną metalową płytą montażową. Rozwiązanie dla automatyki pracującej na zewnątrz i w środowisku wilgotnym, gdzie metalowy korpus by rdzewiał, a uziemienie oznaczałoby dodatkową pracę.

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
