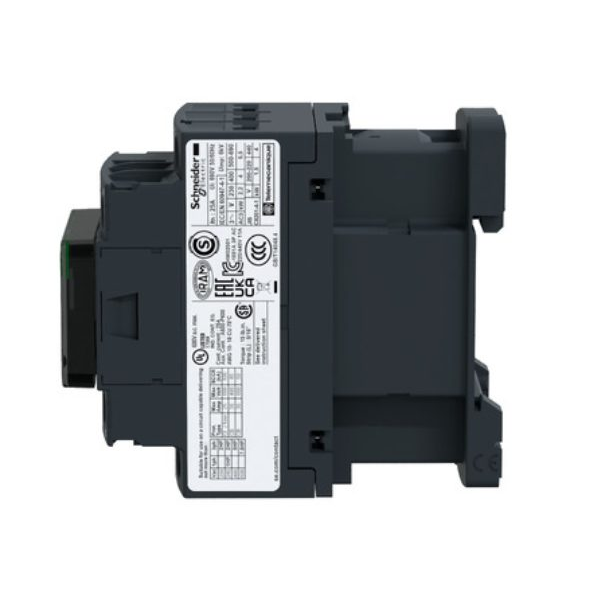

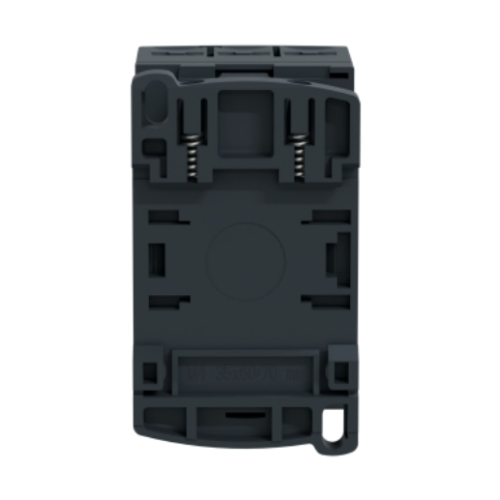

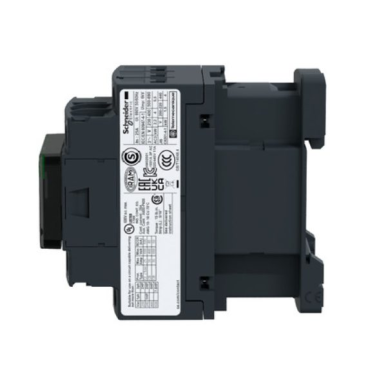

Stycznik miniaturowy LC1K | 3P | 9A | 4kW | cewka 230VAC | 1NO styk pomocniczy | do silników elektrycznych i obwodów sterowania

Mini stycznik LC1K – 3P, 9A, 4kW, cewka 230VAC, 1 styk pomocniczy NO

Kompaktowy, trójbiegunowy stycznik elektromagnetyczny, przeznaczony do sterowania silnikami elektrycznymi, oświetleniem, układami grzewczymi i innymi obciążeniami trójfazowymi. Stycznik posiada 3 bieguny główne, prąd znamionowy 9A, jest odpowiedni do sterowania silnikami o mocy do 4kW oraz wyposażony jest w cewkę sterującą 230VAC i 1 styk pomocniczy normalnie otwarty (NO).

• W obwodach sterowania silnikami elektrycznymi – dla mniejszych silników trójfazowych do 4kW.
• Do sterowania pompami – pompami wodnymi, cyrkulacyjnymi, drenażowymi lub technologicznymi.
• W systemach wentylacji – dla wentylatorów, urządzeń nawiewnych i wyciągowych.
• Do sterowania kompresorami i mechanizmami – gdy wymagane jest automatyczne załączenie na sygnał.
• W obwodach oświetleniowych i grzewczych – do grupowego sterowania większymi obciążeniami.
• W szafach automatyki – jako element załączający moc w układach sterowania.

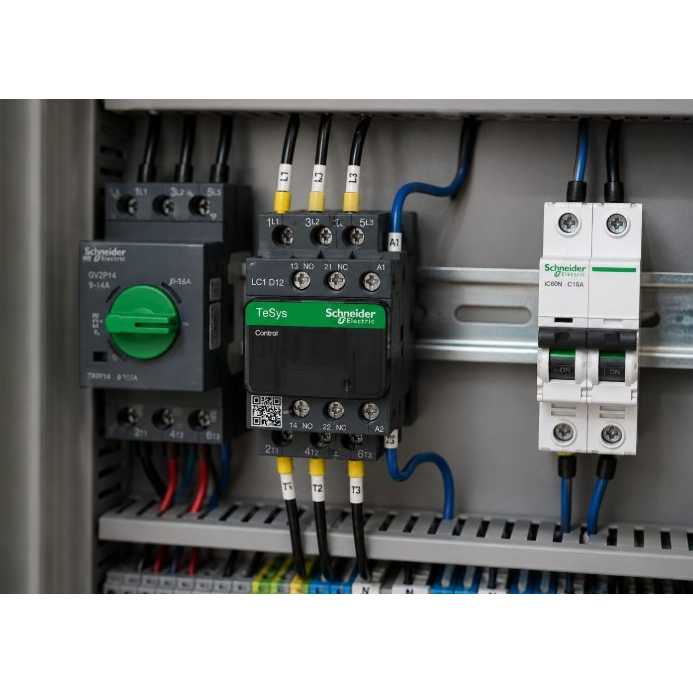

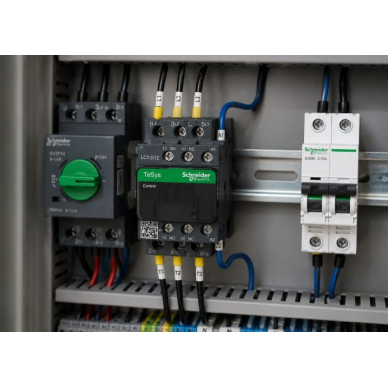

Na przykład stycznik może być montowany w szafie elektrycznej do sterowania wentylatorem trójfazowym lub pompą. Trzy główne bieguny stycznika podłącza się między wyłącznikiem nadprądowym a zabezpieczeniem silnikowym lub obciążeniem, a cewkę 230VAC steruje się za pomocą przycisku, termostatu, presostatu, przekaźnika czasowego, pływakowego lub wyjścia PLC.

Dodatkowy styk 1 NO można wykorzystać w układzie podtrzymania: po naciśnięciu przycisku start stycznik się załącza, a jego styk pomocniczy utrzymuje zasilanie cewki do momentu przerwania obwodu przez przycisk stop lub urządzenie zabezpieczające.

Dla elektryka: kompaktowy stycznik, wygodny do montażu w szafach sterowniczych i rozdzielnicach, gdy wymagane jest sterowanie silnikiem trójfazowym do 4kW lub innym obciążeniem do 9A.

Dla automatyka: odpowiednie rozwiązanie do automatyzacji silników, wentylacji, pomp, ogrzewania lub oświetlenia, gdy sygnał sterujący to 230VAC.

Dla inżyniera / projektanta: może być dobierany do systemów sterowania obciążeniami trójfazowymi małej i średniej mocy, gdzie wymagane są 3 styki główne i jeden pomocniczy styk normalnie otwarty.

Dla obiektu gospodarczego lub produkcyjnego: nadaje się do automatycznego sterowania urządzeniami technologicznymi, mniejszymi silnikami, wentylatorami, pompami i innymi odbiornikami elektrycznymi.

Stycznik jest elektrycznym urządzeniem sterującym, dlatego jego dobór, podłączenie i montaż powinny być wykonywane przez wykwalifikowanego elektryka lub specjalistę automatyka.

• Przed montażem należy odłączyć zasilanie i upewnić się, że w obwodzie nie ma napięcia.
• Sprawdzić napięcie cewki – ten model wymaga napięcia sterującego 230VAC.
• Nie przekraczać prądu znamionowego 9A i uwzględnić rzeczywisty prąd obciążenia oraz prąd rozruchowy.
• Do sterowania silnikami stosować odpowiednie zabezpieczenia – wyłącznik silnikowy, przekaźnik termiczny lub inne rozwiązanie ochronne zgodnie z projektem.
• Dobierać przekroje przewodów i zabezpieczenia zgodnie z obciążeniem, sposobem instalacji i obowiązującymi normami.
• Przed zamówieniem należy sprawdzić, czy jeden styk pomocniczy 1 NO jest wystarczający dla konkretnego układu sterowania.

Szybki przewodnik wyboru

Mini stycznik LC1K0910P7 jest dobrym wyborem, gdy potrzebny jest kompaktowy, 3-biegunowy stycznik do sterowania mniejszym obciążeniem trójfazowym, a w obwodzie sterowniczym stosowane jest napięcie 230VAC. Może być używany do silników o mocy do 4kW, pomp, wentylatorów, kompresorów i innych automatycznych obciążeń.

Kompaktowy stycznik do niezawodnego sterowania obciążeniami trójfazowymi

Mini stycznik to praktyczny wybór do szaf elektrycznych i obwodów sterowniczych, gdzie wymagane jest załączanie oraz wyłączanie obciążeń trójfazowych do 9A lub silników o mocy do 4kW.

3 bieguny główne, cewka sterująca 230VAC i styk pomocniczy 1 NO pozwalają na łatwe zastosowanie stycznika w sterowaniu pompami, wentylatorami, kompresorami, silnikami, oświetleniem czy innymi zautomatyzowanymi systemami.
