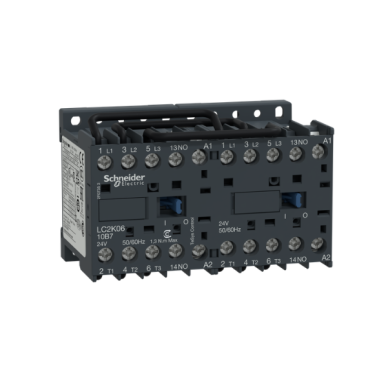

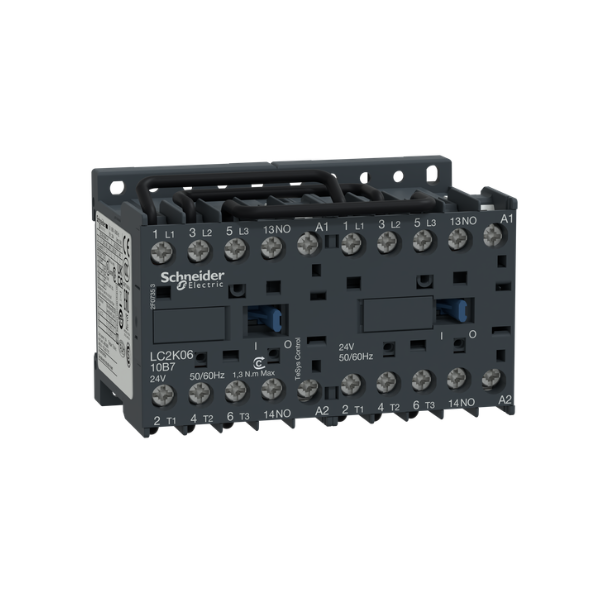

  • Nowość   Stycznik miniaturowy nawrotny LC2K | 3P | 6A | 2,2kW | Cewka 230VAC | 1NO styk pomocniczy | Do silników elektrycznych i obwodów sterowania
    Nowość   Stycznik miniaturowy nawrotny LC2K | 3P | 6A | 2,2kW | Cewka 230VAC | 1NO styk pomocniczy | Do silników elektrycznych i obwodów sterowania 1

    Stycznik miniaturowy nawrotny LC2K | 3P | 6A | 2,2kW | Cewka 230VAC | 1NO styk pomocniczy | Do silników elektrycznych i obwodów sterowania

    Kod: LC2K0610P7
    Pytanie do produktu
    Cena 44.95 € z VAT
    ( 37.15 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!
    Mini stycznik rewersyjny przeznaczony do zmiany kierunku obrotów trójfazowych silników elektrycznych oraz do obwodów sterowania i automatyki. Urządzenie składa się z dwóch wzajemnie połączonych styczników, które umożliwiają bezpieczne przełączanie faz silnika i wybór obrotów silnika w kierunku do przodu lub do tyłu. Stycznik posiada 3 bieguny, prąd znamionowy 6 A, moc 2,2 kW, cewkę sterującą 230 VAC oraz 1 normalnie otwarty styk pomocniczy.
  • Opis

    Mini stycznik nawrotny LC2K – 3P, 6A, 2,2kW, cewka 230VAC, 1 styk pomocniczy NO

    Mini stycznik nawrotny, przeznaczony do zmiany kierunku obrotów silników trójfazowych, w obwodach sterowania i automatyki. Urządzenie składa się z dwóch połączonych styczników, które pozwalają na bezpieczne przełączanie faz silnika i wybór kierunku obrotów (w przód lub w tył). Stycznik posiada 3 bieguny, prąd znamionowy 6A, moc 2,2kW, cewkę sterującą 230VAC oraz 1 normalnie otwarty styk pomocniczy.

    Główna idea:
    Stycznik nawrotny jest używany wtedy, gdy konieczne jest nie tylko włączanie lub wyłączanie silnika trójfazowego, ale także zmiana jego kierunku obrotów. Jest odpowiedni do przenośników, bram, mechanizmów podnoszących, wentylatorów, pomp, obrabiarek i innych systemów automatyki, gdzie wymagana jest praca silnika w obu kierunkach.
    Liczba biegunów
    3P
    Prąd znamionowy
    6A
    Moc silnika
    2,2kW
    Cewka sterująca
    230VAC

    Zasada działania

    Stycznik nawrotny składa się z dwóch styczników: jeden przeznaczony jest do pracy silnika w jednym kierunku, drugi – w kierunku przeciwnym. Poprzez zmianę kolejności faz zmienia się kierunek obrotów silnika trójfazowego.

    Styczniki w układzie nawrotnym muszą być sterowane w taki sposób, aby oba nie mogły być włączone jednocześnie. Dlatego w stycznikach nawrotnych stosuje się blokadę mechaniczną i (lub) elektryczną, która zapobiega zwarciom między fazami i chroni obwód sterowania silnika.

    Kiedy potrzebny jest stycznik nawrotny?
    Jest potrzebny wtedy, gdy silnik musi pracować w obu kierunkach: na przykład podnoszenie i opuszczanie mechanizmu, otwieranie i zamykanie bram, zmiana kierunku ruchu przenośnika, sterowanie wentylatorem nawrotnym lub mechanizmem obrabiarki.

    Parametry techniczne

    Typ produktu Mini stycznik nawrotny
    Seria LC2K
    Kod produktu LC2K0610P7
    Liczba biegunów głównych 3P
    Prąd znamionowy 6A
    Nominalna moc silnika 2,2kW
    Napięcie cewki sterującej 230VAC
    Styk pomocniczy 1NO normalnie otwarty
    Przeznaczenie Do sterowania nawrotnego silników trójfazowych
    Waga 0,36 kg

    Główne funkcje

    • Zmiana kierunku obrotów silnika – pozwala na przełączanie silnika trójfazowego do pracy w przód lub w tył.
    • Sterowanie silnikami trójfazowymi – przeznaczone do obwodów sterowania silników elektrycznych 3-fazowych.
    • Cewka sterująca 230VAC – odpowiednia do układów sterowania zasilanych napięciem zmiennym 230V.
    • Styk pomocniczy 1NO – może być wykorzystany do sygnalizacji, obwodu samopodtrzymania, wejścia PLC lub innej funkcji automatyzacji.
    • Kompaktowy format – wygodny w mniejszych szafach sterowniczych, rozdzielnicach automatyki i systemach sterowania urządzeniami.

    Gdzie jest stosowany?

    • Automatyczne bramy i szlabany – do sterowania mechanizmami otwierania i zamykania.
    • Przenośniki – do zmiany kierunku ruchu w zależności od potrzeb procesu produkcyjnego.
    • Mechanizmy podnoszenia i opuszczania – wciągniki, wyciągarki, platformy i inne urządzenia.
    • Obrabiarki i warsztaty – dla mechanizmów wymagających pracy nawrotnej.
    • Systemy sterowania pompami i wentylatorami – tam, gdzie technologicznie wymagana jest zmiana kierunku.
    • Przemysłowe szafy sterownicze – w obwodach silników i automatyki.

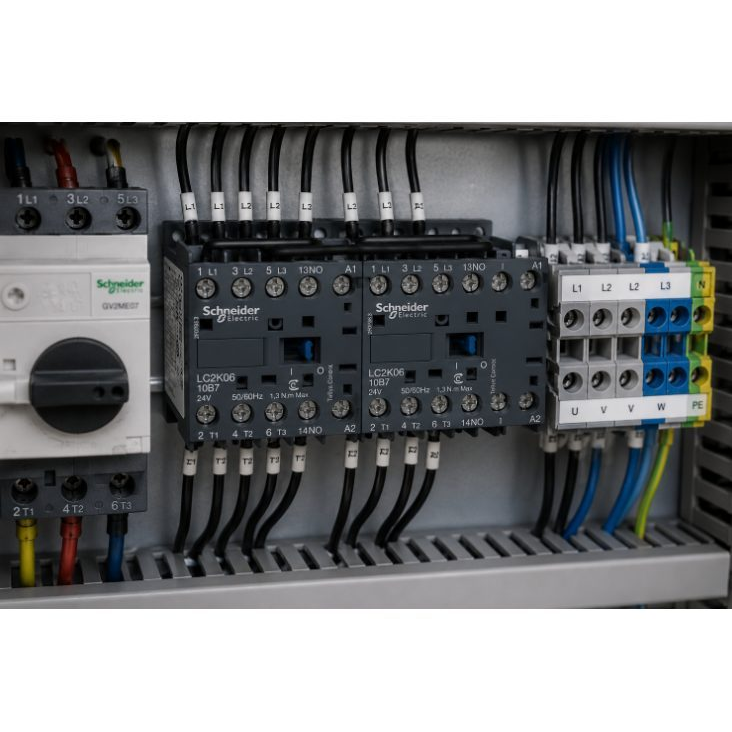

    Praktyczny przykład montażu

    Przykładowo, mini stycznik nawrotny może być używany w szafie sterowniczej silnika trójfazowego małego przenośnika. Jeden przycisk sterujący włącza pracę silnika w przód, a drugi – w tył. System blokady stycznika uniemożliwia włączenie obu kierunków jednocześnie.

    Dodatkowy styk 1NO może być użyty do kontrolki sygnalizacyjnej, wejścia PLC lub obwodu samopodtrzymania, który podtrzymuje stycznik w stanie załączonym po zwolnieniu przycisku sterowniczego.

    Zastosowanie według potrzeb

    Dla elektryka: kompaktowy stycznik nawrotny, odpowiedni do montażu w szafach sterowniczych i układach automatyki urządzeń. Ważne jest poprawne podłączenie kolejności faz, cewki sterującej, obwodu blokady i zabezpieczenia silnika.

    Dla inżyniera / projektanta: odpowiednie rozwiązanie przy projektowaniu układów sterowania silnikami nawrotnymi o mniejszej mocy. Przy wyborze stycznika konieczne jest określenie mocy silnika, prądu roboczego, warunków rozruchu, kategorii obciążenia i napięcia sterującego.

    Dla specjalisty utrzymania ruchu: może być używany do sterowania nawrotnego urządzeń produkcyjnych, bram, przenośników, podnośników, wentylatorów oraz do napraw systemów stycznikowych.

    Zalety

    • Sterowanie nawrotne – kierunek pracy silnika może być zmieniany w przód i w tył.
    • Konstrukcja 3-biegunowa – przeznaczona do sterowania silnikami trójfazowymi.
    • Prąd znamionowy 6A – odpowiedni do wielu obwodów sterowania mniejszych silników.
    • Nominalna moc 2,2kW – praktyczne rozwiązanie dla wielu mechanizmów przemysłowych.
    • Styk pomocniczy 1NO – pasuje do sygnalizacji i funkcji automatyzacji.
    • Kompaktowy rozmiar – wygodny w użyciu w mniejszych szafach sterowniczych.
    • Niewielka waga – tylko 0,36 kg.

    Wady / ograniczenia

    • Przeznaczony tylko do sterowania nawrotnego – do prostego włączenia silnika może wystarczyć jeden stycznik.
    • Wymaga odpowiedniego schematu sterowania – niezbędne jest zapewnienie, aby oba kierunki nie włączyły się jednocześnie.
    • Wymaga zabezpieczenia silnika – stycznik nie zastępuje przekaźnika termicznego, wyłącznika silnikowego ani bezpiecznika automatycznego.
    • Moc zależy od warunków pracy – przed montażem należy sprawdzić parametry konkretnego silnika i typ obciążenia.

    Uwagi dotyczące bezpieczeństwa i montażu

    Stycznik nawrotny musi być zamontowany i podłączony zgodnie ze schematem elektrycznym, dokumentacją producenta oraz obowiązującymi przepisami bezpieczeństwa elektrycznego. Nieprawidłowo połączony układ nawrotny może spowodować zwarcie, uszkodzenie silnika lub awarię urządzenia.

    • Montaż musi być wykonany przez wykwalifikowanego elektryka.
    • Przed przystąpieniem do prac montażowych należy odłączyć napięcie zasilania i sprawdzić brak napięcia w obwodzie.
    • Należy zastosować odpowiednią blokadę mechaniczną lub elektryczną, aby oba styczniki nie załączyły się jednocześnie.
    • W obwodzie silnika należy przewidzieć odpowiednie zabezpieczenie przed przeciążeniem i zwarciem.
    • Przed doborem stycznika należy sprawdzić prąd znamionowy silnika, moc, napięcie sieci i kategorię obciążenia.
    • Cewkę sterującą należy podłączać wyłącznie do napięcia sterującego 230VAC.

    Szybki przewodnik wyboru

    Mini stycznik nawrotny jest odpowiedni, gdy potrzebujesz nawrotnie sterować silnikiem trójfazowym, a w układzie sterowania używana jest cewka 230VAC. To praktyczne rozwiązanie dla mniejszych silników, mechanizmów bramowych, przenośników, urządzeń podnoszących oraz różnych systemów automatyki.

    Sterowanie
    Nawrotne
    Bieguny
    3P
    Cewka sterująca
    230VAC
    Styk pomocniczy
    1NO
    Odpowiedni, gdy potrzebujesz:
    • zmienić kierunek obrotów silnika trójfazowego;
    • sterować silnikiem w przód i w tył;
    • użyć napięcia sterującego 230VAC;
    • sterować obwodami o prądzie znamionowym do 6A;
    • użyć dodatkowego styku 1NO do sygnalizacji lub automatyki.
    Sprawdź przed zamówieniem:
    • czy prąd znamionowy i moc silnika odpowiadają parametrom stycznika;
    • czy wymagana jest cewka 230VAC;
    • czy potrzebny jest styk pomocniczy 1NO;
    • czy w szafie sterowniczej przewidziano zabezpieczenie silnika;
    • czy do układu nawrotnego potrzebne są dodatkowe przyciski sterownicze, przekaźniki lub kontrolki.
    Ważne przypomnienie:
    Stycznik nawrotny musi być podłączony zgodnie z poprawnym schematem sterowania silnikiem nawrotnym. Nieprawidłowe połączenie faz lub obwodu blokady może doprowadzić do uszkodzenia stycznika, silnika lub całego systemu sterowania.

    FAQ – najczęściej zadawane pytania

    Co to jest stycznik nawrotny?
    Jest to stycznik lub zespół styczników przeznaczony do zmiany kierunku obrotów silnika elektrycznego trójfazowego. Pozwala silnikowi pracować w przód i w tył.
    Co oznacza 3P?
    3P oznacza, że stycznik posiada trzy bieguny główne i jest przeznaczony do sterowania trójfazowymi obwodami elektrycznymi oraz silnikami trójfazowymi.
    Co oznacza 1NO?
    1NO oznacza jeden styk normalnie otwarty (ang. Normally Open). Może być użyty do sygnalizacji, obwodu samopodtrzymania, wskazania stanu lub jako wejście dla urządzeń automatyki.
    Czy ten stycznik nadaje się do zwykłego włączania silnika?
    Tak, ale jeśli nie ma potrzeby zmiany kierunku obrotów silnika, zazwyczaj bardziej ekonomicznie i prościej jest użyć jednego standardowego stycznika z odpowiednim zabezpieczeniem silnika.
    Czy stycznik chroni silnik przed przeciążeniem?
    Nie. Stycznik służy do włączania, wyłączania i sterowania nawrotnego silnika. Do zabezpieczenia przed przeciążeniem należy użyć odpowiedniego przekaźnika termicznego, wyłącznika silnikowego lub innego urządzenia zabezpieczającego.

    Kompaktowy stycznik nawrotny do sterowania silnikami trójfazowymi

    Mini stycznik nawrotny jest praktycznym wyborem do układów sterowania silnikami, w których wymagana jest zmiana kierunku obrotów. Jest odpowiedni do bram, przenośników, wciągników, obrabiarek, wentylatorów i innych urządzeń przemysłowych.

    Dzięki konstrukcji 3-biegunowej, prądowi znamionowemu 6A, mocy 2,2kW, cewce 230VAC i stykowi pomocniczemu 1NO, model ten można wygodnie zintegrować z systemami automatyki, silnikami elektrycznymi i szafami sterowniczymi.

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
