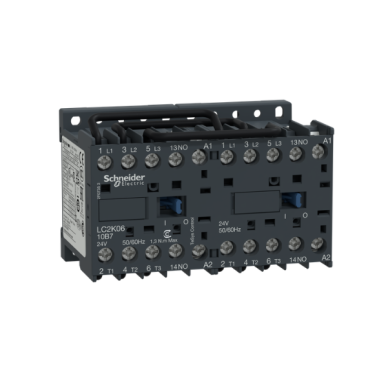

Stycznik nawrotny LC2K | 3P | 6A | cewka 230VAC | 3NO styki pomocnicze | do silników elektrycznych i obwodów sterowania

Stycznik nawrotny – 3P, 6A, AC-3, cewka 230VAC, 3 styki pomocnicze NO

Kompaktowy stycznik nawrotny z serii Schneider Electric TeSys K, przeznaczony do zmiany kierunku obrotów silników trójfazowych. Urządzenie składa się z dwóch styczników z blokadą mechaniczną oraz fabrycznie przygotowanym połączeniem nawrotnym, co pozwala na bezpieczne sterowanie obrotami silnika w przód i w tył. Stycznik posiada 3 bieguny, prąd znamionowy 6 A AC-3 oraz cewkę sterującą 230 V AC 50/60 Hz.

• W przenośnikach – do zmiany kierunku transportu.
• W bramach i szlabanach – do sterowania funkcjami otwierania i zamykania napędu.
• W mechanizmach podnoszących – do sterowania ruchem w górę i w dół.
• W systemach wentylacji i nawiewu – gdy wymagana jest zmiana kierunku obrotów silnika.
• W obrabiarkach i warsztatach – do nawrotu mniejszych silników trójfazowych.
• W szafach automatyki – do schematów sterowania silnikami i linii technologicznych.

Przykładowo, stycznik nawrotny może być używany w bramach automatycznych lub szafie sterowniczej przenośnika o małej mocy. Jeden sygnał sterujący załącza obroty silnika w przód, a drugi sygnał załącza obroty w tył.

Blokada mechaniczna zapewnia, że styczniki kierunku w przód i w tył nie zostaną załączone w tym samym czasie. Dodatkowo w schemacie sterowania zazwyczaj stosuje się elektryczne styki blokujące, zabezpieczenie silnika, przyciski sterujące, obwód zatrzymania awaryjnego i inne elementy bezpieczeństwa.

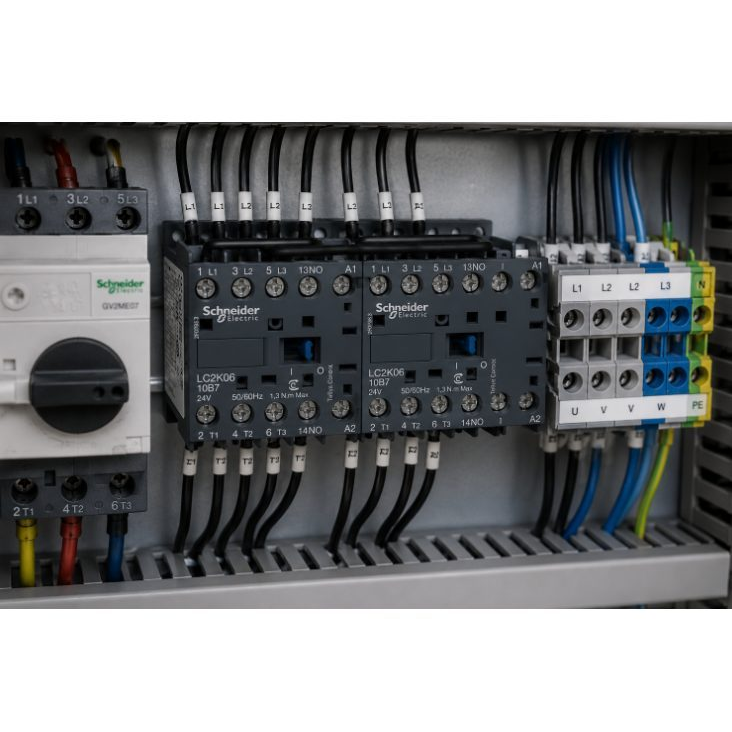

Dla elektryka: wygodne rozwiązanie dla schematów sterowania nawrotnego mniejszych silników. Fabrycznie przygotowane połączenie nawrotne i blokada mechaniczna pomagają szybciej złożyć i przejrzyściej rozmieścić wyposażenie w szafie elektrycznej.

Dla inżyniera automatyka: odpowiedni komponent do systemów sterowania napędami, które wymagają funkcji w przód / w tył. Stycznik może być używany wraz z przyciskami, przełącznikami, sterownikami PLC, przekaźnikami czasowymi, wyłącznikami krańcowymi i urządzeniami zabezpieczającymi silnik.

Dla specjalisty ds. utrzymania ruchu: nadaje się do wymiany istniejącego stycznika nawrotnego lub modernizacji systemu sterowania silnika o małej mocy, po uprzednim sprawdzeniu napięcia cewki, mocy silnika, obciążenia styków i kompatybilności schematu sterowania.

Stycznik nawrotny jest stosowany w obwodach sterowania silników trójfazowych, dlatego nieprawidłowe podłączenie może spowodować awarię urządzenia, zwarcie lub zagrożenie dla ludzi. Montaż i podłączenie stycznika musi wykonać wykwalifikowany elektryk.

• Przed montażem należy odłączyć zasilanie elektryczne i upewnić się, że w obwodzie nie ma napięcia.
• Sprawdzić napięcie cewki sterującej – ten model wymaga cewki 230 VAC.
• Nie przekraczać prądu znamionowego 6 A AC-3 oraz ocenić rzeczywistą moc silnika i prądy rozruchowe.
• Stosować odpowiednie zabezpieczenie silnika przed przeciążeniem i zwarciami.
• Stycznik IP20 montować w zamkniętej szafie, zabezpieczonej przed pyłem, wilgocią i przypadkowym dotykiem.
• W schemacie nawrotnym stosować blokadę elektryczną, logikę sygnałów sterujących oraz, w razie potrzeby, opóźnienie czasowe pomiędzy zmianami kierunku.

Szybki przewodnik wyboru

Jest to właściwy wybór, gdy potrzebny jest stycznik nawrotny dla mniejszego silnika trójfazowego i w obwodzie sterowania używane jest napięcie 230 VAC. Ten model nadaje się do silników o mocy do 2,2 kW przy trybie pracy 400 VAC AC-3, gdy konieczna jest zmiana kierunku obrotów.

Kompaktowy stycznik nawrotny do niezawodnego sterowania małymi silnikami trójfazowymi

To praktyczne rozwiązanie do zmiany kierunku silników w bramach automatycznych, przenośnikach, urządzeniach wentylacyjnych, mechanizmach podnoszących, obrabiarkach i innych systemach.

Konstrukcja 3-biegunowa, prąd znamionowy 6 A AC-3, cewka 230 VAC, blokada mechaniczna, gotowe połączenie nawrotne oraz możliwość montażu na szynie DIN pozwalają na wygodną integrację stycznika w profesjonalnych schematach sterowania silnikami.
