  •   Szyna zbiorcza do wyłączników automatycznych | U-kształtna | 3P | 16mm² | 54 modułów | Typ widełkowy | Promfactor Baltic FLF160354
      Szyna zbiorcza do wyłączników automatycznych | U-kształtna | 3P | 16mm² | 54 modułów | Typ widełkowy | Promfactor Baltic FLF160354 1

    Szyna zbiorcza do wyłączników automatycznych | U-kształtna | 3P | 16mm² | 54 modułów | Typ widełkowy | Promfactor Baltic FLF160354

    Kod: FLF160354
    Barcod: 4772151000135
    Pytanie do produktu
    Cena 16.32 € z VAT
    ( 13.49 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

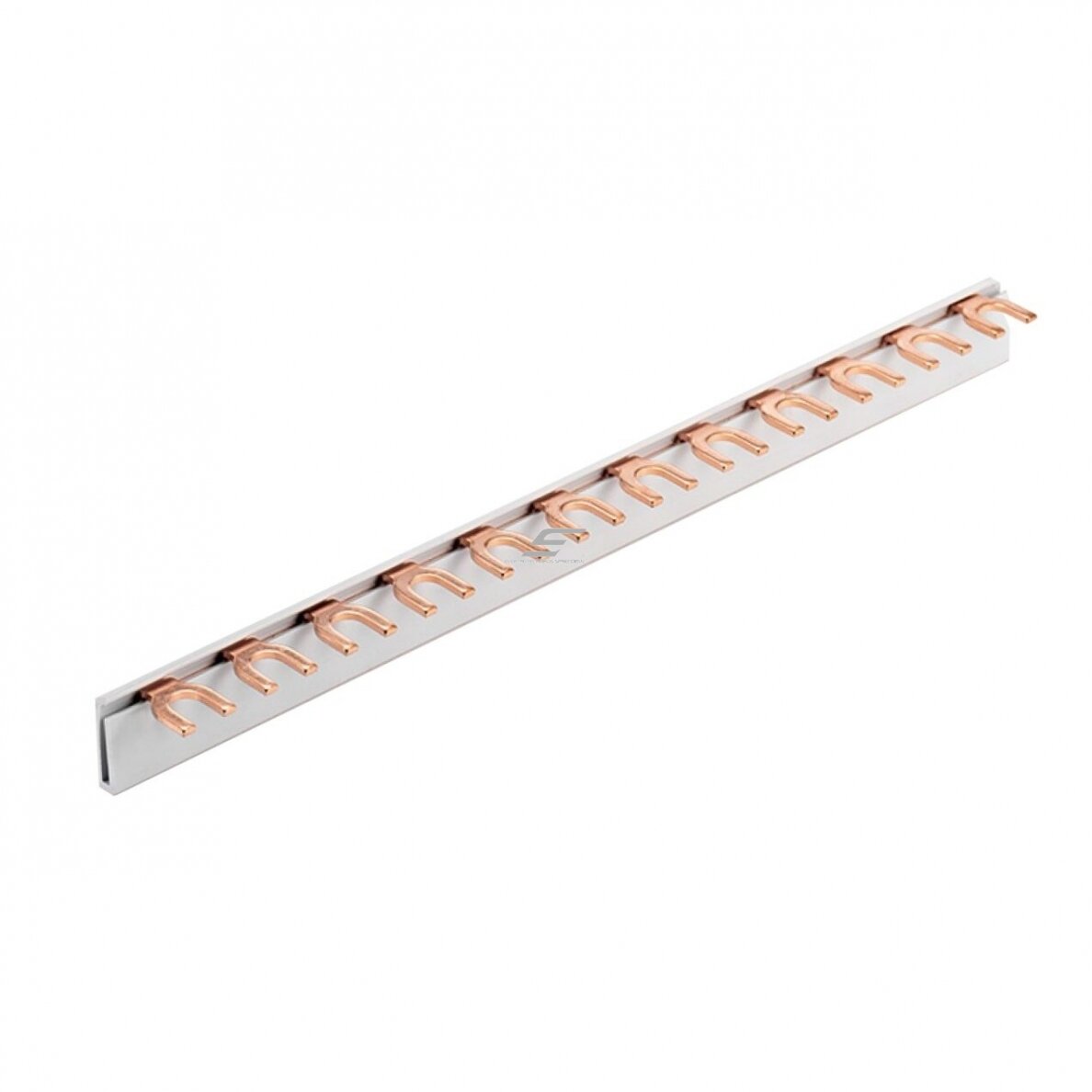

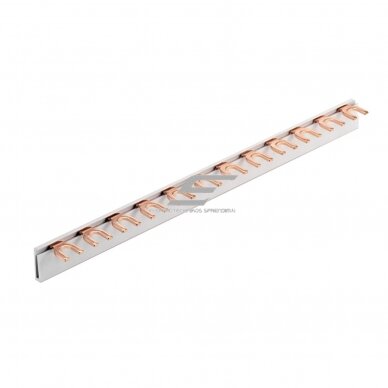

    Szyna łączeniowa w kształcie U przeznaczona do łączenia automatycznych wyłączników trójbiegunowych w wspólny obwód elektryczny. Styki typu widełkowego zapewniają niezawodne połączenie elektryczne, a przekrój przewodnika 16 mm² pozwala na przepływ prądu znamionowego do 100 A. Ta szyna umożliwia jednoczesne połączenie do 54 modułów, zapewniając bezpieczną i efektywną dystrybucję energii elektrycznej.

  • Opis

    Dane techniczne:
    Typ: FORK (zaciski widełkowe)
    Zastosowanie: Wyłączniki automatyczne (3P)
    Liczba biegunów: 1
    Przekrój przewodu: 16 mm²
    Maksymalny prąd (Ie): 100 A
    Napięcie znamionowe (Ue): ~230/400 V
    Napięcie izolacji (Ui): 500 V
    Liczba modułów: 54
    Rozstaw biegunów: 18 mm
    Możliwość cięcia szyny: Tak
    Dodatkowe wyposażenie: Osłony boczne, adapter przyłączeniowy
    Stopień ochrony: IP20
    Odporność na ogień (IEC 60695-2-1): 850 °C (30s)
    Stopień zanieczyszczenia: 3
    Zgodność ze standardami: IEC 60664; EN/IEC 60439-1
    Zastosowanie i przeznaczenie:
    Szyna rozdzielcza przeznaczona do zastosowania w rozdzielnicach elektrycznych, gdzie wymagana jest efektywna i bezpieczna integracja trójbiegunowych wyłączników automatycznych w jednej linii zasilania. Nadaje się zarówno do budynków mieszkalnych, jak i komercyjnych oraz przemysłowych, wymagających niezawodnej dystrybucji energii elektrycznej.

    Zalety:
    Duże obciążenie – obsługuje prąd do 100 A.
    Niezawodne połączenie elektryczne – zaciski widełkowe zapewniają minimalne straty wynikające z oporu przejściowego.
    Standardowy układ modułów – odpowiedni do obwodów 12-modułowych.
    Odporność na wysokie temperatury – do 850 °C zgodnie z normą IEC 60695-2-1.
    Możliwość skracania – szynę można dostosować do indywidualnych potrzeb użytkownika.
    Zgodność z międzynarodowymi normami – IEC 60664 i EN/IEC 60439-1.
    Wady:
    Otwarta konstrukcja – stopień ochrony IP20 oznacza, że szyna powinna być stosowana wyłącznie w rozdzielnicach elektrycznych z dodatkowymi zabezpieczeniami.
    Wymagane dodatkowe wyposażenie – osłony boczne i adapter przyłączeniowy są niezbędne do bezpiecznego montażu.
    Niezawodna i efektywna szyna rozdzielcza do połączenia wyłączników automatycznych w rozdzielnicach elektrycznych. Duża obciążalność, możliwość dostosowania liczby modułów oraz międzynarodowe certyfikaty sprawiają, że jest to doskonały wybór do różnych instalacji elektrycznych.

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
