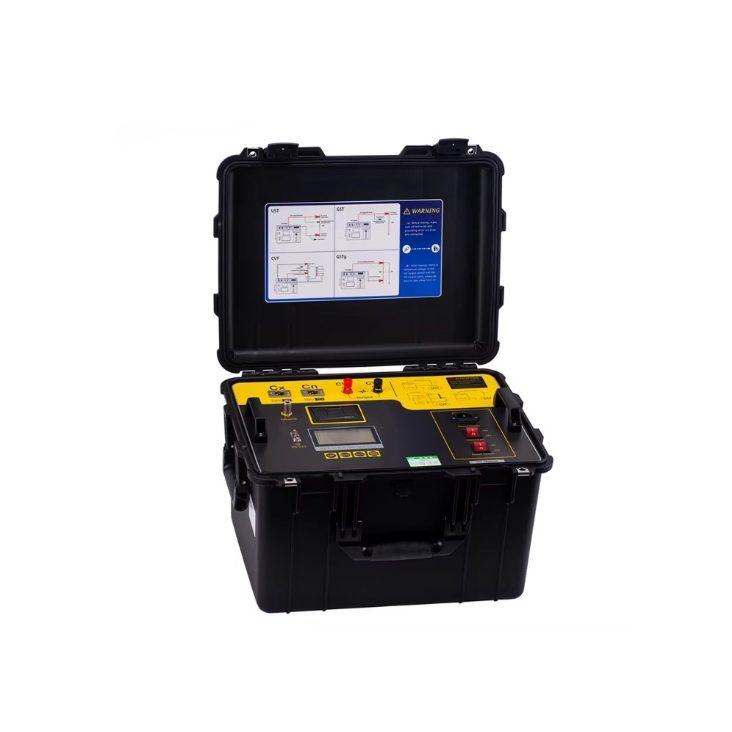

Tester izolacji transformatorów wysokiego napięcia | miernik pojemności i strat izolacji | 0,5–10 kV | 230 V | IP67

Specyfikacja techniczna

Typ produktu: miernik pojemności transformatorów i Tan Delta
Przeznaczenie: testowanie izolacji, pojemności i strat dielektrycznych urządzeń elektrycznych
Funkcje pomiarowe: pojemność Cx, tgδ / Tan Delta, współczynnik strat dielektrycznych
Wyjście wysokiego napięcia: 0,5–10 kV
Regulacja napięcia: co 500 V
Liczba poziomów napięcia: 20 poziomów
Moc wyjściowa: 1500 VA
Klasa dokładności: 0.2
Dokładność tgδ: ±(odczyt × 1,5% + 0,06%)
Dokładność Cx: ±(odczyt × 1,5% + 5 pF)
Rozdzielczość tgδ: 0,01%
Rozdzielczość Cx: 1 pF
Zakres pomiarowy: od 0,01%
Minimalny pomiar pojemności: od 3 pF
Granica pomiaru pojemności przy 10 kV: Cx ≤ 30000 pF
Granica pomiaru pojemności przy 5 kV: Cx ≤ 60000 pF
Zasilanie: AC 230 V ±10%
Częstotliwość: 50 ±1 Hz
Robocza częstotliwość pomiarowa: 50 Hz
Tryb zmiennej częstotliwości: 45 Hz / 55 Hz
Zmiana częstotliwości: automatyczna
Dostosowanie harmoniczne: ≤3%
Klasa ochrony: IP67
Materiał obudowy: stop aluminium
Temperatura pracy: od -15 °C do +50 °C
Wilgotność względna: <80%
Wymiary: 460 x 345 x 350 mm
Waga: 35 kg

Funkcje

Testowanie izolacji transformatorów – pomaga ocenić, czy izolacja nie jest zużyta, zawilgocona lub uszkodzona
Pomiar pojemności Cx – mierzy pojemność urządzenia elektrycznego i pomaga ocenić jego stan techniczny
Pomiar Tan Delta / tgδ – pokazuje straty izolacji i pozwala wykryć możliwe wady izolacji
Test wysokim napięciem do 10 kV – przeznaczony do profesjonalnej kontroli transformatorów, kabli i innego sprzętu wysokiego napięcia
Regulowane napięcie testowe 0,5–10 kV – umożliwia wybór odpowiedniego poziomu napięcia w zależności od testowanego urządzenia
Automatyczna zmiana częstotliwości 45 Hz / 55 Hz – zmniejsza wpływ zakłóceń sieci elektrycznej i pomaga uzyskać dokładniejsze wyniki pomiarów
Pomiary o wysokiej dokładności – zapewniają wiarygodne wyniki podczas diagnostyki i konserwacji profilaktycznej
Wytrzymała obudowa IP67 – chroni urządzenie przed kurzem i wilgocią w środowisku pracy

Zastosowanie

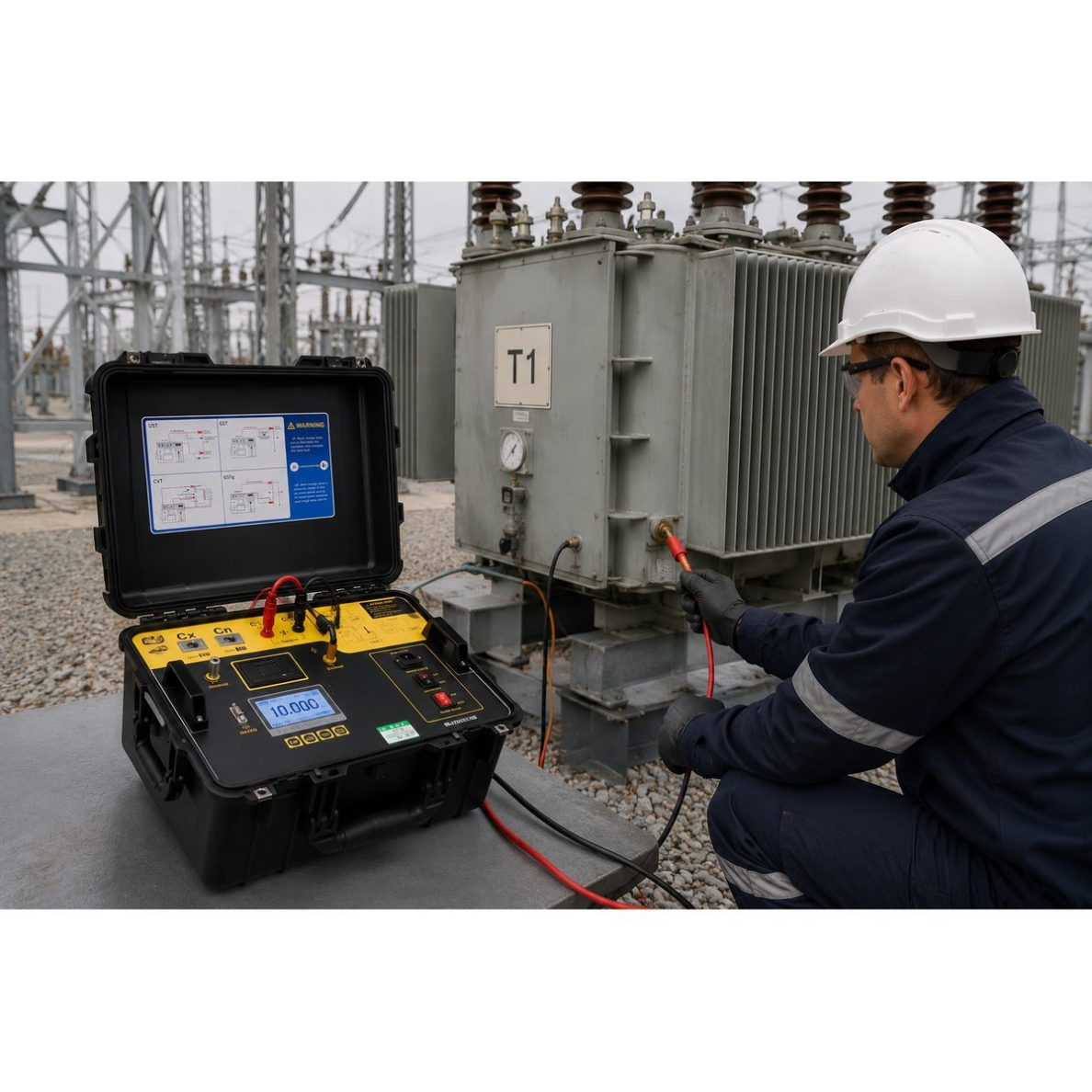

Dla przedsiębiorstw energetycznych i sieci elektroenergetycznych: Nadaje się do stacji elektroenergetycznych, sieci dystrybucyjnych, konserwacji urządzeń wysokiego napięcia i okresowej diagnostyki. Może być używany do sprawdzania stanu izolacji transformatorów, kabli, izolatorów, kondensatorów i innego sprzętu.

Dla inżyniera: Przydatny przy ocenie jakości izolacji, analizie usterek, testach profilaktycznych i przygotowywaniu raportów o stanie technicznym. Pomiary Cx i tgδ pozwalają podejmować uzasadnione decyzje dotyczące eksploatacji, naprawy lub wymiany urządzeń.

Dla elektromontera: Przydatny przy kontroli urządzeń wysokiego napięcia po montażu, naprawie lub konserwacji profilaktycznej. Urządzenie pomaga określić, czy izolacja jest w odpowiednim stanie przed uruchomieniem sprzętu.

Dla zakładów przemysłowych: Może być używany do diagnostyki transformatorów produkcyjnych, silników, linii kablowych, urządzeń kompensacyjnych i innych systemów elektrycznych. Regularne pomiary pomagają zmniejszyć ryzyko nieplanowanych awarii i przestojów.

Dla laboratoriów i centrów testowych: Nadaje się jako profesjonalne narzędzie pomiarowe do badania parametrów izolacji elektrycznej. Wyjście wysokiego napięcia, dokładny pomiar pojemności i funkcja Tan Delta umożliwiają wykonywanie specjalistycznych testów technicznych.

Zalety

Mierzy pojemność Cx i straty dielektryczne tgδ / Tan Delta
Nadaje się do diagnostyki transformatorów, kabli, izolatorów i kondensatorów
Wyjście wysokiego napięcia od 0,5 kV do 10 kV
Napięcie regulowane co 500 V
Wysoka moc wyjściowa – 1500 VA
Wysoka dokładność pomiaru
Automatyczna zmiana częstotliwości 45 Hz / 55 Hz

Wady

Urządzenie waży około 35 kg, dlatego nie jest lekkim testerem przenośnym
Przeznaczone do użytku profesjonalnego, nie do prac domowych

FAQ

Dla kogo przeznaczony jest ten tester?
To urządzenie jest przeznaczone do oceny stanu izolacji transformatorów, kabli, kondensatorów, izolatorów i innych urządzeń elektrycznych. Mierzy pojemność Cx oraz współczynnik strat dielektrycznych tgδ / Tan Delta.

Co pokazuje pomiar Tan Delta?
Pomiar Tan Delta pokazuje straty izolacji. Im wyższa wartość tgδ, tym większe prawdopodobieństwo, że izolacja jest uszkodzona, zawilgocona, zużyta lub zanieczyszczona.

Czy to urządzenie nadaje się do diagnostyki transformatorów?
Tak, urządzenie jest przeznaczone do testowania parametrów elektrycznych i stanu izolacji transformatorów. Może być używane do konserwacji profilaktycznej, diagnostyki usterek i testów okresowych.

Jakie jest maksymalne napięcie testowe?
Maksymalna wartość wyjścia wysokiego napięcia wynosi 10 kV. Napięcie jest regulowane od 0,5 kV do 10 kV, w krokach co 500 V.
