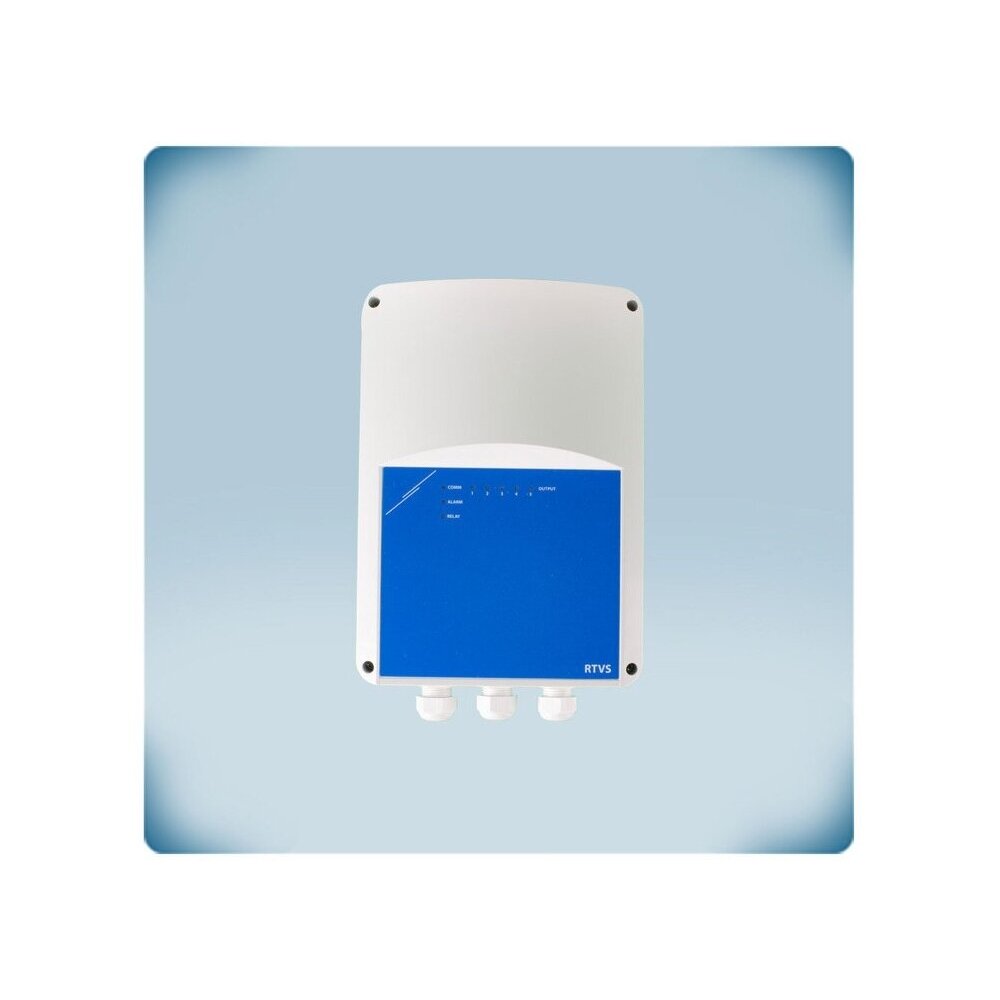

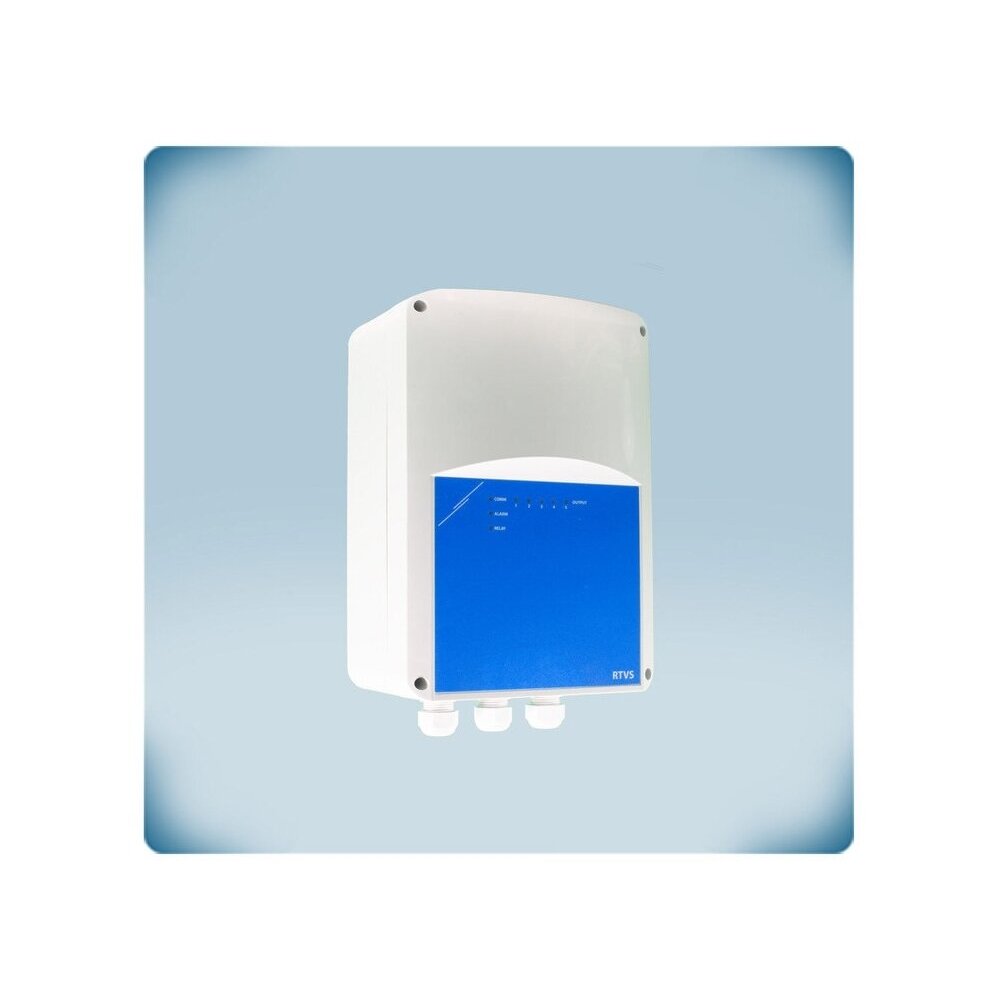

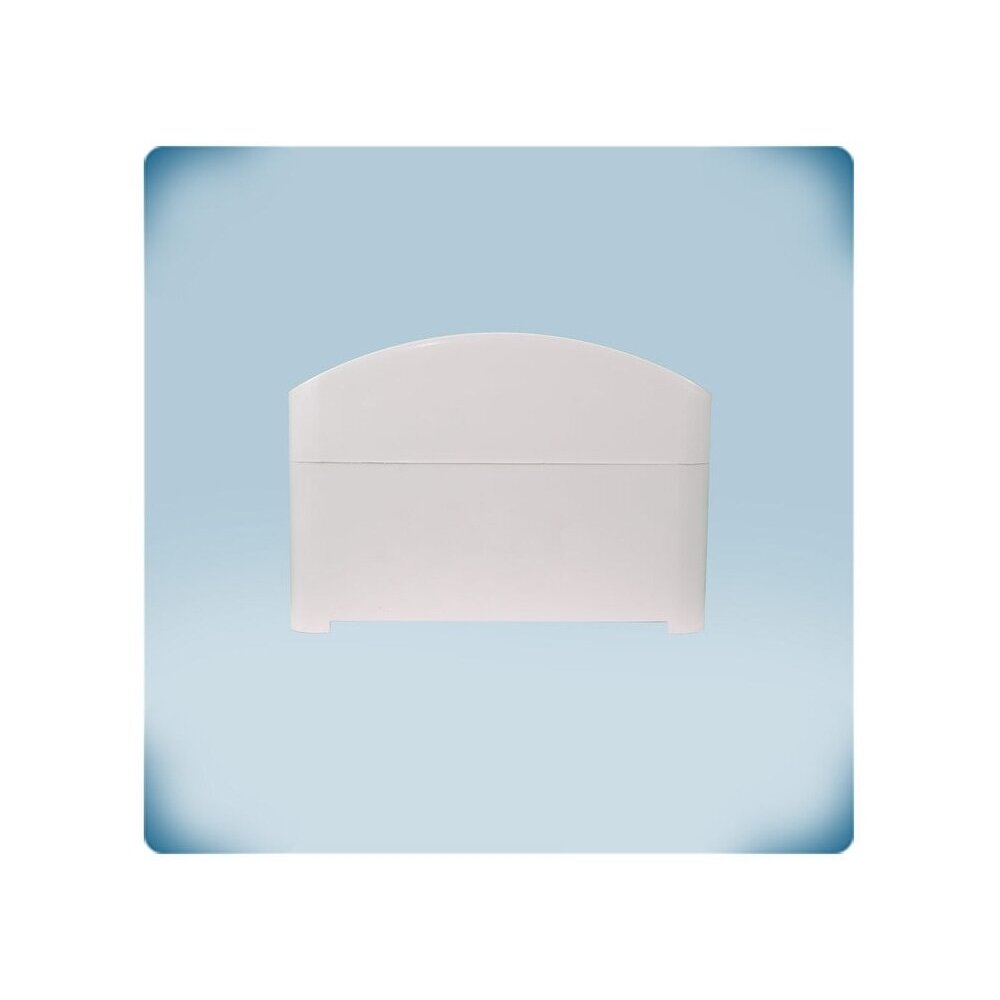

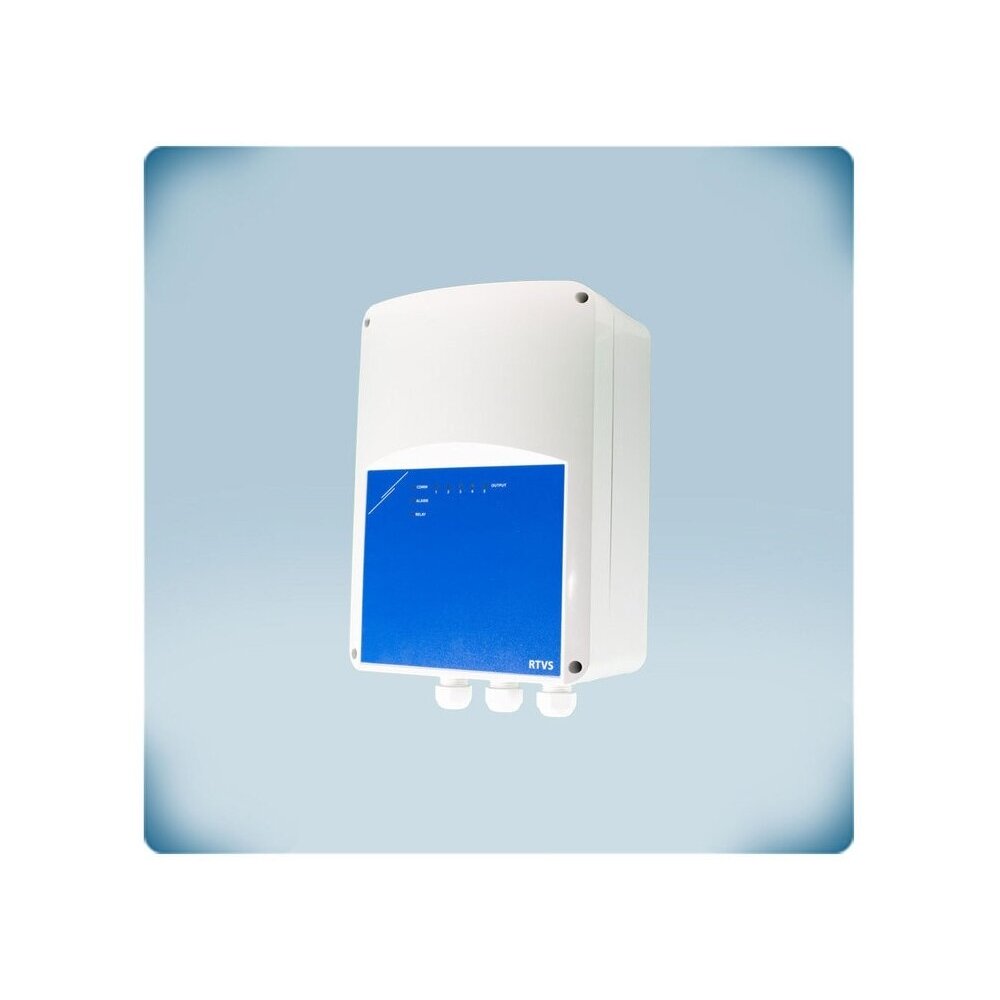

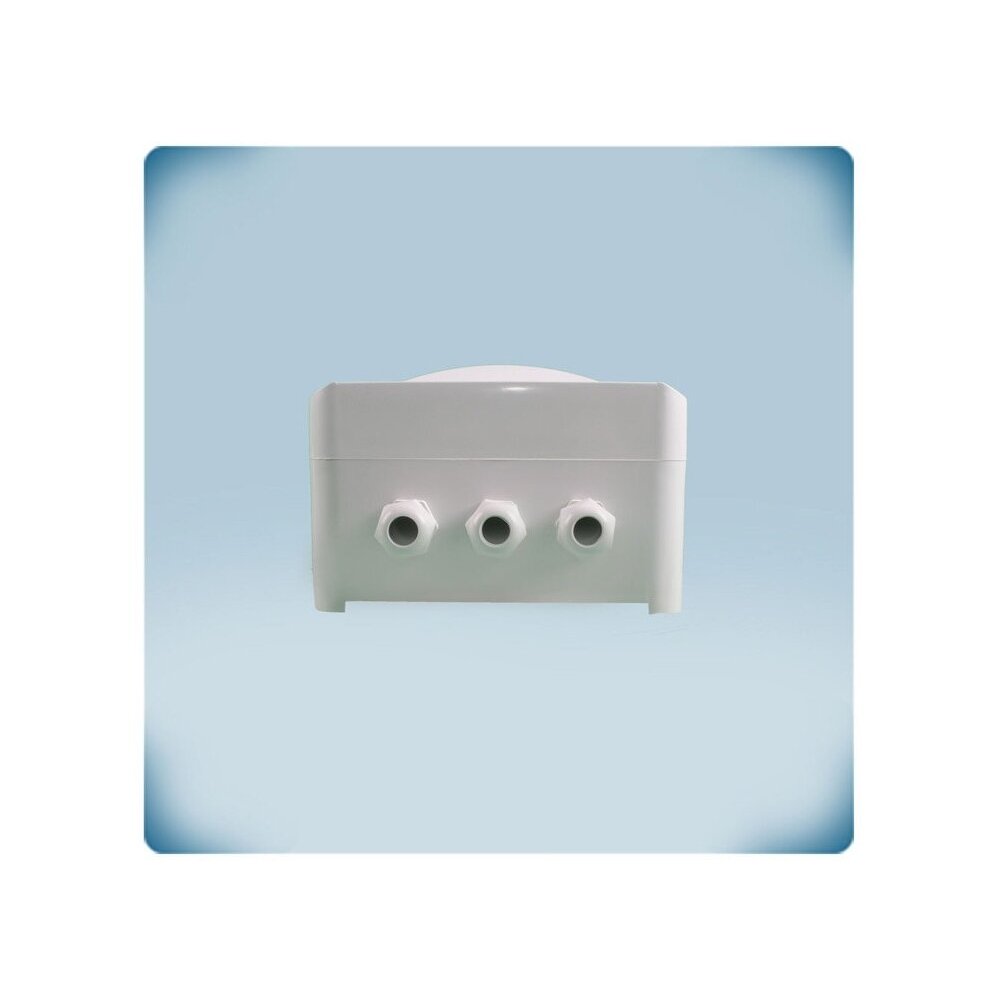

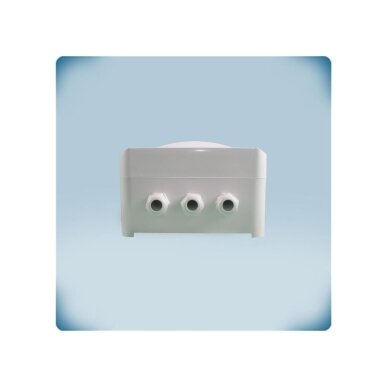

    Transformatorowy regulator prędkości silnika wentylatora | Modbus RTU | 7,5A | 115-230VAC | natynkowy | IP54 | Sentera Controls | RTVS8-75L22

    Kod: RTVS8-75L22
    Pytanie do produktu
    Cena 470.94 € z VAT
    ( 389.21 € bez VAT )
    734.68 € Zaoszczędź 263.74 €
    oferta ważna do 2026-12-31
    Nie pasuje cena? Zaproponuj własną!
  • Opis

    Transformatorowy regulator prędkości silnika wentylatora | Modbus RTU | 7,5A | 115-230VAC | natynkowy | IP54 | Sentera Controls | RTVS8-75L22

    RTVS8-75L22 – transformatorowy regulator prędkości wentylatora Sentera Controls z Modbus RTU dla jednofazowych silników AC do 7,5 A. Zasilany z sieci 115 lub 230 VAC, zmienia prędkość 5 stopniami napięcia sinusoidalnego (0-(80)-110-140-170-190-230 VAC przy 230 VAC) – automatycznie wg podłączonego czujnika Sentera lub ręcznie przez Modbus.

    Główna myśl:
    Cicha regulacja transformatorowa zintegrowana z automatyką cyfrową: po podłączeniu czujnika Sentera IAQ wentylacja pracuje w zależności od temperatury, wilgotności, CO₂, TVOC, CO lub NO₂, a przez Modbus RTU regulator jest widoczny i sterowany z BMS. RTVS8-75L22 jest przeznaczony do mocniejszych wentylatorów lub kilku wentylatorów jednocześnie (do 7,5 A).
    Przeznaczenie RTVS8-75L22:
    Ten model jest przeznaczony do wentylatorów dużej mocy (do 7,5 A) – wentylatorów przemysłowych w halach produkcyjnych, magazynach, budynkach gospodarczych lub większej grupy wentylatorów.
    Maks. prąd silnika
    7,5 A
    Sterowanie
    Modbus RTU (RS485), auto / ręczny
    Zasilanie
    115 lub 230 VAC, 50–60 Hz
    Zabezpieczenie
    IP54, zaciski TK

    Zasada działania

    Podłącza się zasilanie (L, N, PE), silnik do wyjścia regulowanego, styki zabezpieczenia termicznego silnika do zacisków TK. Regulator ma wyjście przekaźnikowe (nieregulowane) 16 A dla obciążenia rezystancyjnego i dwa gniazda RJ45: główne – dla urządzeń Sentera (zasilanie 24 VDC i Modbus) oraz „gateway” – dla komputera z programem 3SModbus, modułu internetowego Sentera lub BMS.

    Wewnątrz – autotransformator z kilkoma odczepami wyjściowymi. Każdy stopień zasila silnik innym, z góry ustalonym napięciem: 0-(80)-110-140-170-190-230 VAC (przy 115 VAC: 0-(40)-55-70-85-95-115 VAC). Regulacja jest stopniowa, nie płynna – prędkość zmienia się stałymi krokami. Najniższy odczep (80 V / 40 V) jest dostępny, ale niepodłączony; inne napięcia 5 stopni można wybrać, zmieniając przewody wewnętrzne.

    W trybie automatycznym prędkość dobierana jest na podstawie danych urządzenia Sentera podłączonego do głównego gniazda RJ45 (czujnika IAQ lub potencjometru Modbus RTU); przez Modbus wybiera się zmienną sterującą (temperatura, wilgotność, CO₂, TVOC, CO, NO₂), kolejność stopni (od małego do dużego lub odwrotnie), histerezę 2–10 % i interwał przełączania od 5 s do 10 min. W trybie ręcznym prędkość ustawia się rejestrem Modbus. Możliwe jest również sterowanie analogowe przez DADCM.

    Napięcie wyjściowe jest sinusoidalne, ponieważ uzyskuje się je transformatorem, a nie przez elektroniczne „cięcie” sinusoidy. Dlatego silnik pracuje cicho, mniej się nagrzewa i nie buczy – regulator transformatorowy nadaje się także do tych silników AC, które z regulatorem elektronicznym (triakowym) wyraźnie buczą przy małej prędkości. Uwaga inżyniera: prędkość asynchronicznego silnika AC obniża się przez zwiększenie poślizgu, dlatego oszczędność energii jest mniejsza niż z wentylatorem EC lub przemiennikiem częstotliwości. Największą zaletą regulacji transformatorowej jest cicha i niezawodna praca silnika na wszystkich stopniach.

    Korzyści RTVS8-75L22?
    Cicha praca regulatora transformatorowego i elastyczność Modbus RTU w jednym urządzeniu: sterowanie według jakości powietrza bez osobnego sterownika, nastawy i diagnostyka przez BMS lub komputer.

    Specyfikacja techniczna

    Typ produktu Transformatorowy regulator prędkości wentylatora z Modbus RTU
    Producent / kod Sentera Controls / RTVS8-75L22
    Seria RTVS8 (1,5 / 2,5 / 3,5 / 5 / 7,5 A)
    Napięcie zasilania 115 lub 230 VAC, 50–60 Hz
    Maks. prąd silnika 7,5 A
    Wyjście regulowane 0-(80)-110-140-170-190-230 VAC (230 VAC) / 0-(40)-55-70-85-95-115 VAC (115 VAC), napięcie sinusoidalne
    Wyjście przekaźnikowe (nieregulowane) 16 A dla obciążenia rezystancyjnego; sterowane ręcznie lub automatycznie przez Modbus
    Komunikacja Modbus RTU (RS485); główne gniazdo RJ45 (24 VDC, A, /B, GND) i gniazdo RJ45 „gateway” (A, /B)
    Tryby Automatyczny (wg podłączonego urządzenia Sentera) i ręczny (przez Modbus)
    Zmienne sterujące Temperatura, wilgotność, CO₂, TVOC, CO, NO₂
    Histereza / interwał przełączania 2–10 % / 5 s – 10 min
    Sterowanie analogowe Przez DADCM
    Zabezpieczenie termiczne silnika Zaciski TK
    Sygnalizacja Diody LED komunikacji, alarmu, przekaźnika i wyjść
    Bezpiecznik T-10,0 A-H, 5×20 mm
    Obudowa Tworzywo R-ABS, UL94-V0, szary RAL 7035
    Stopień ochrony IP54 (EN 60529), tylko do użytku wewnątrz pomieszczeń
    Środowisko pracy -10…+35 °C, 5–85 % rH bez kondensacji
    Masa 7,75 kg netto / 8,15 kg brutto
    Wymiary opakowania 325×210×155 mm
    Zgodność LVD 2014/35/UE (EN 60529, EN 60730-1), EMC 2014/30/UE (EN 60730-1, EN 61000-6-1, EN 61000-6-3), RoHS 2011/65/UE, WEEE 2012/19/UE

    Dokumentacja producenta

    ✔ Polecane przez Elektrotechnikos sprendimai

    Oryginalna dokumentacja producenta – dane techniczne, schematy podłączeń i instrukcje montażu.

    Główne funkcje

    • Modbus RTU (RS485) – integracja z BMS, nastawy przez program 3SModbus lub moduł internetowy Sentera.
    • Tryb automatyczny – prędkość dobierana jest według mierzonej przez czujnik Sentera IAQ temperatury, wilgotności, CO₂, TVOC, CO lub NO₂.
    • Histereza i interwał przełączania – 2–10 % i 5 s – 10 min – stabilna praca bez częstego przełączania stopni.
    • Wyjście przekaźnikowe 16 A – dla przepustnicy, nagrzewnicy lub innego urządzenia, sterowane przez Modbus ręcznie lub automatycznie.
    • Zaciski TK i dioda LED alarmu – przegrzanie silnika i inne awarie widoczne są od razu.
    • 115 / 230 VAC – nadaje się również do sieci 115 V (obiekty eksportowe).
    • SenteraWeb – przez moduł internetowy Sentera regulator można podłączyć do chmury SenteraWeb – zdalne sterowanie, monitorowanie i ostrzeżenia przez internet.

    Gdzie jest stosowany?

    • Wentylacja według jakości powietrza (CO₂, TVOC) w biurach, szkołach, salach
    • Budynki z siecią BMS / Modbus RTU
    • Pomieszczenia produkcyjne i magazynowe
    • Budynki inwentarskie (sterowanie wg temperatury, wilgotności lub NO₂)
    • Obiekty z siecią 115 V

    Praca według potrzeb

    Dla inżyniera automatyki.
    Modbus RTU, czytelne rejestry i dwa złącza RJ45 – szybka integracja.
    Dla elektryka.
    TK, wyjście przekaźnikowe i diagnostyka LED bez dodatkowych modułów.
    Dla instalatora wentylacji.
    Z czujnikiem Sentera IAQ system działa bez osobnego sterownika, a silnik pracuje cicho.

    Przewodnik zastosowań: jak jest używany w praktyce

    Typowe zastosowania RTVS8-75L22:

    Obiekt Co się podłącza Rezultat Uwaga instalatora
    Klasa, biuro lub sala Czujnik Sentera IAQ (CO₂) → główne RJ45 Prędkość rośnie wraz ze wzrostem stężenia CO₂ Zmienną sterującą i histerezę ustaw przez Modbus
    Budynek z BMS BMS → RJ45 „gateway” (Modbus RTU) BMS ustawia prędkość i widzi stan Tryb ręczny – prędkość przez rejestr Modbus
    Uruchomienie i regulacja Komputer → CNVT-USB-RS485-V2 → „gateway” Parametry ustawia się programem 3SModbus Stykami PROG można przywrócić nastawy Modbus
    Budynek inwentarski Czujnik temperatury / wilgotności → główne RJ45; TK silnika → TK Wentylacja według mikroklimatu, silnik chroniony Interwał przełączania dobierz tak, aby stopnie nie przeskakiwały
    Przepustnica lub nagrzewnica Urządzenie → wyjście przekaźnikowe Załączany ręcznie lub automatycznie przez Modbus Obciążenie przekaźnika – do 16 A (rezystancyjne)

    Jak dobrać prąd regulatora

    Prąd znamionowy silnika (silników) Zalecany model
    do 1,5 A RTVS8-15L22 (1,5 A)
    1,5–2,5 A RTVS8-25L22 (2,5 A)
    2,5–3,5 A RTVS8-35L22 (3,5 A)
    3,5–5 A RTVS8-50L22 (5 A)
    5–7,5 A RTVS8-75L22 (7,5 A) ← ten model
    Zasada: prąd maks. regulatora ≥ prąd znamionowy silnika (patrz tabliczka znamionowa silnika). Przy podłączaniu kilku wentylatorów – silniki tego samego typu, ich prądy znamionowe zsumuj.
    Kiedy wybrać inne rozwiązanie: wystarczy sterowanie ręczne – STR-1; sterowanie sygnałem 0-10 VDC bez Modbus – STVS1; automatyczny restart i wyjście alarmowe bez Modbus – STRA1; płynna regulacja elektroniczna z Modbus – EVS-1; do wentylatora EC – potencjometry SDP; do silnika trójfazowego – STR-4.

    Zalety

    • Sinusoidalne napięcie wyjściowe – cicha praca silnika
    • Modbus RTU (RS485), dwa złącza RJ45
    • Tryb automatyczny z czujnikami Sentera IAQ
    • Zasilanie 115 lub 230 VAC
    • Zaciski TK i diagnostyka LED
    • Wyjście przekaźnikowe 16 A

    Wady / ograniczenia

    • Regulacja stopniowa (5 stopni), nie płynna
    • Większa masa niż regulatorów elektronicznych (7,75 kg netto)
    • Do nastaw potrzebne jest narzędzie Modbus (3SModbus, BMS lub moduł Sentera)
    • Temperatura pracy -10…+35 °C, wilgotność do 85 % rH
    • Tylko do jednofazowych silników AC; nie nadaje się do wentylatorów EC

    Uwagi dotyczące bezpieczeństwa i montażu

    • Montaż i podłączenie wykonuje wykwalifikowany elektryk po odłączeniu zasilania.
    • Koniecznie podłącz przewód ochronny (PE).
    • Prąd znamionowy silnika (lub suma prądów kilku silników) nie może przekraczać 7,5 A; bezpiecznik wymieniaj wyłącznie na bezpiecznik tego samego typu i o tej samej wartości znamionowej.
    • Regulator przeznaczony jest tylko dla jednofazowych silników AC regulowanych napięciem; nie nadaje się do wentylatorów EC ani silników trójfazowych.
    • Kable danych (RJ45 / RS485) prowadź oddzielnie od przewodów siłowych.
    • Dla wyjścia przekaźnikowego nie przekraczaj 16 A (obciążenie rezystancyjne).
    • Przeznaczony wyłącznie do użytku wewnątrz pomieszczeń (-10…+35 °C, 5–85 % rH).

    Szybki przewodnik doboru

    7,5 A
    115/230 VAC
    Modbus RTU
    TK
    Napięcie sinusoidalne
    IP54
    Sprawdza się, gdy potrzebne jest:
    • cichego stopniowego sterowania wentylatorem AC do 7,5 A przez Modbus RTU;
    • wentylacji według jakości powietrza z czujnikami Sentera IAQ;
    • integracji z BMS.
    Sprawdź przed użyciem:
    • prąd znamionowy silnika i napięcie sieci (115 lub 230 VAC);
    • jaki czujnik Sentera lub BMS podłączysz i jak skonfigurujesz Modbus;
    • warunki otoczenia (-10…+35 °C, do 85 % rH).
    Ważne przypomnienie: RTVS8-75L22 nie steruje wentylatorami EC ani silnikami trójfazowymi.

    FAQ

    Czy potrzebny jest osobny sterownik?
    Nie, jeśli stosujesz czujnik Sentera IAQ: podłącza się go bezpośrednio do głównego gniazda RJ45, a regulator sam dobiera stopień.
    Czy można sterować sygnałem 0-10 V?
    W karcie technicznej podano sterowanie analogowe przez DADCM; do bezpośredniego sterowania 0-10 VDC bez Modbus nadaje się seria STVS1.
    Jak ustawić parametry?
    Przez Modbus RTU: program 3SModbus na komputerze (np. przez adapter CNVT-USB-RS485-V2), moduł internetowy Sentera lub BMS.
    Czy nadaje się do sieci 115 V?
    Tak, zasilanie 115 lub 230 VAC; przy 115 VAC stopnie wynoszą 55-70-85-95-115 VAC.
    Czy można podłączyć kilka wentylatorów?
    Tak, jeśli ich łączny prąd znamionowy nie przekracza 7,5 A.

    Transformatorowy regulator prędkości silnika wentylatora | Modbus RTU | 7,5A | 115-230VAC | natynkowy | IP54 | Sentera Controls | RTVS8-75L22

    Sentera RTVS8-75L22 – transformatorowy regulator prędkości wentylatora z Modbus RTU do 7,5 A, 115/230 VAC, 5 stopni napięcia sinusoidalnego, tryb automatyczny z czujnikami IAQ, zabezpieczenie TK, wyjście przekaźnikowe, IP54.
