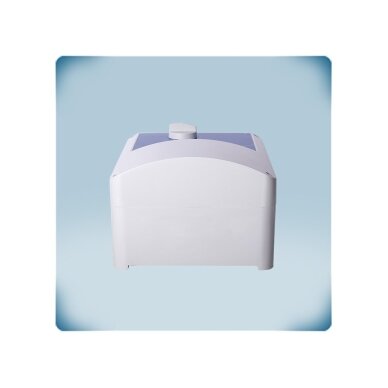

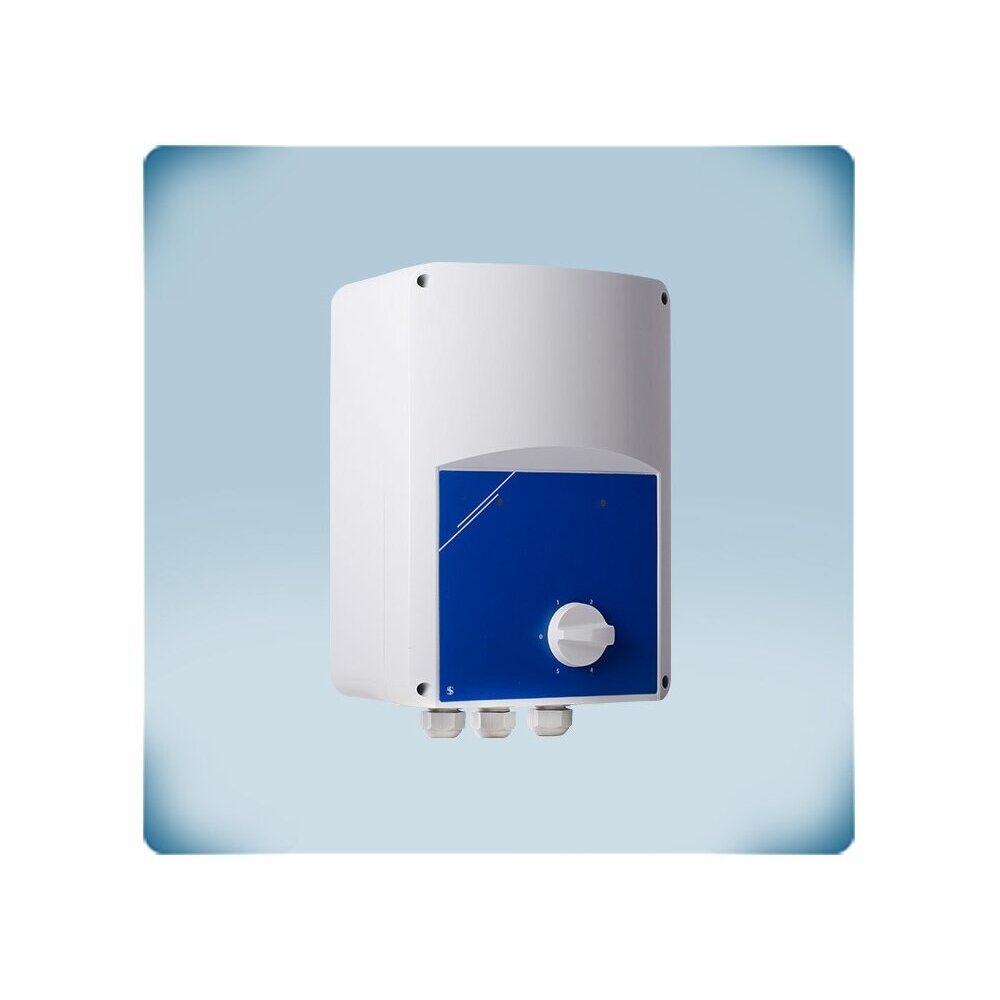

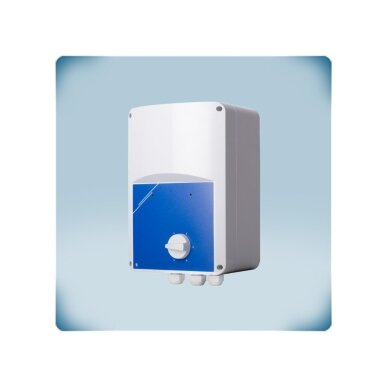

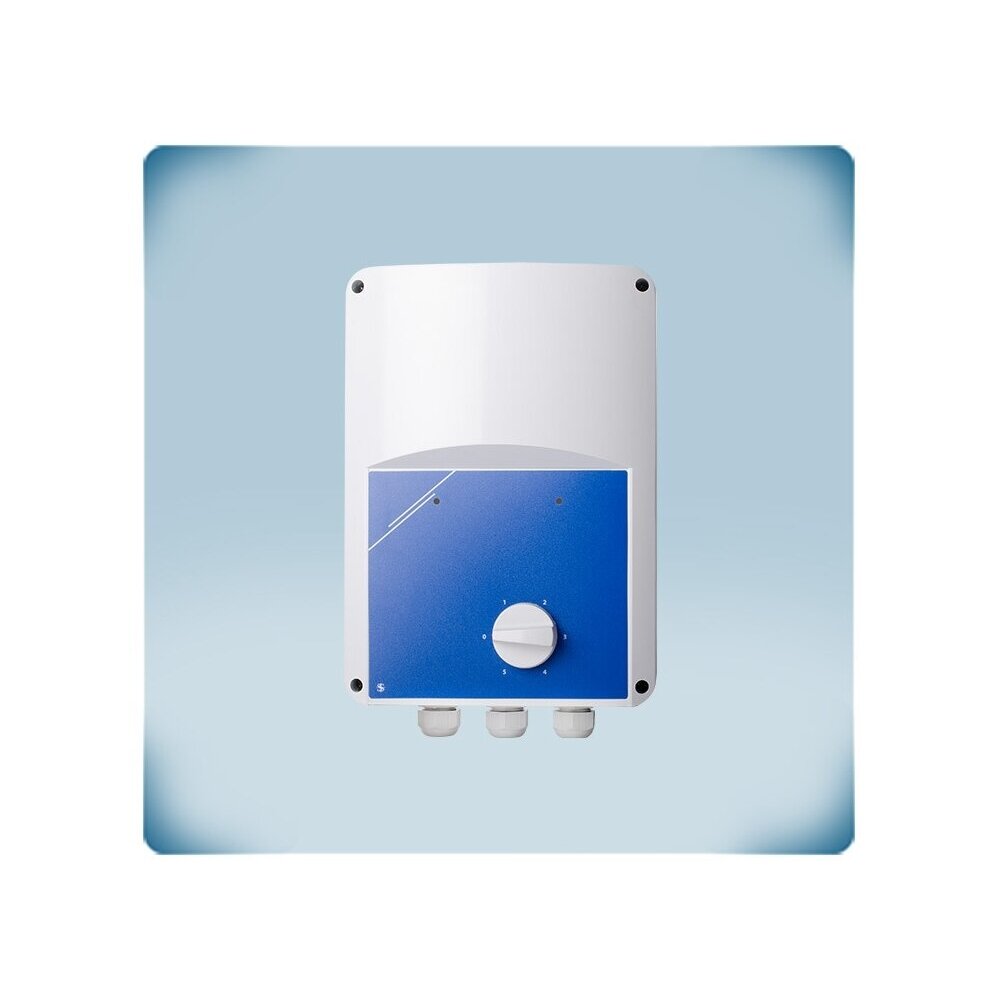

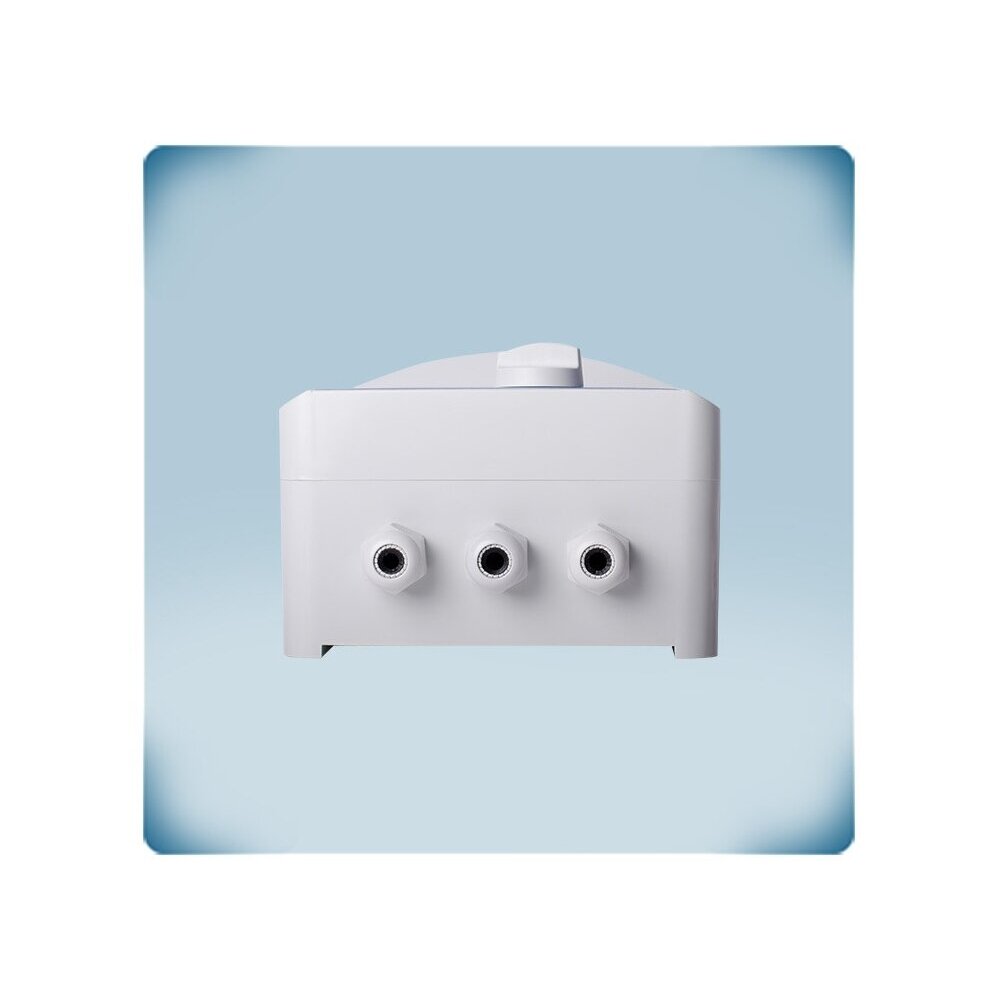

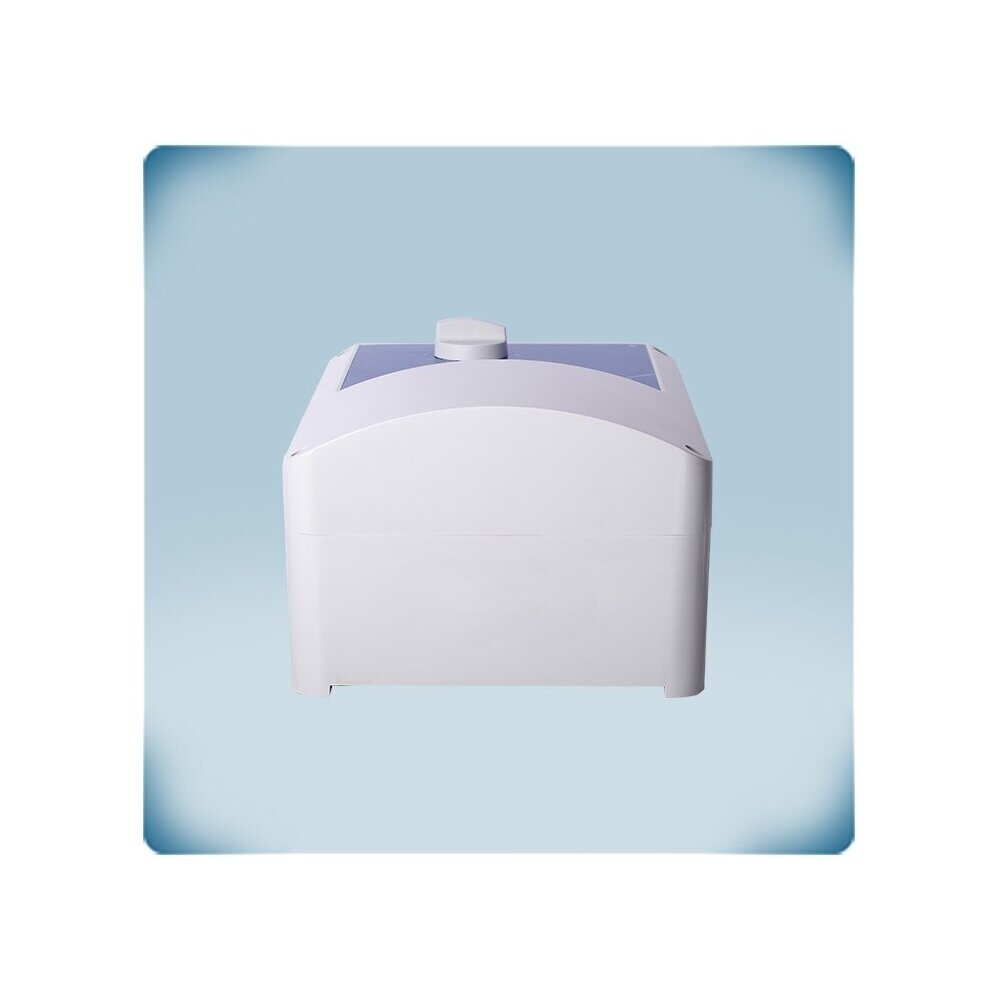

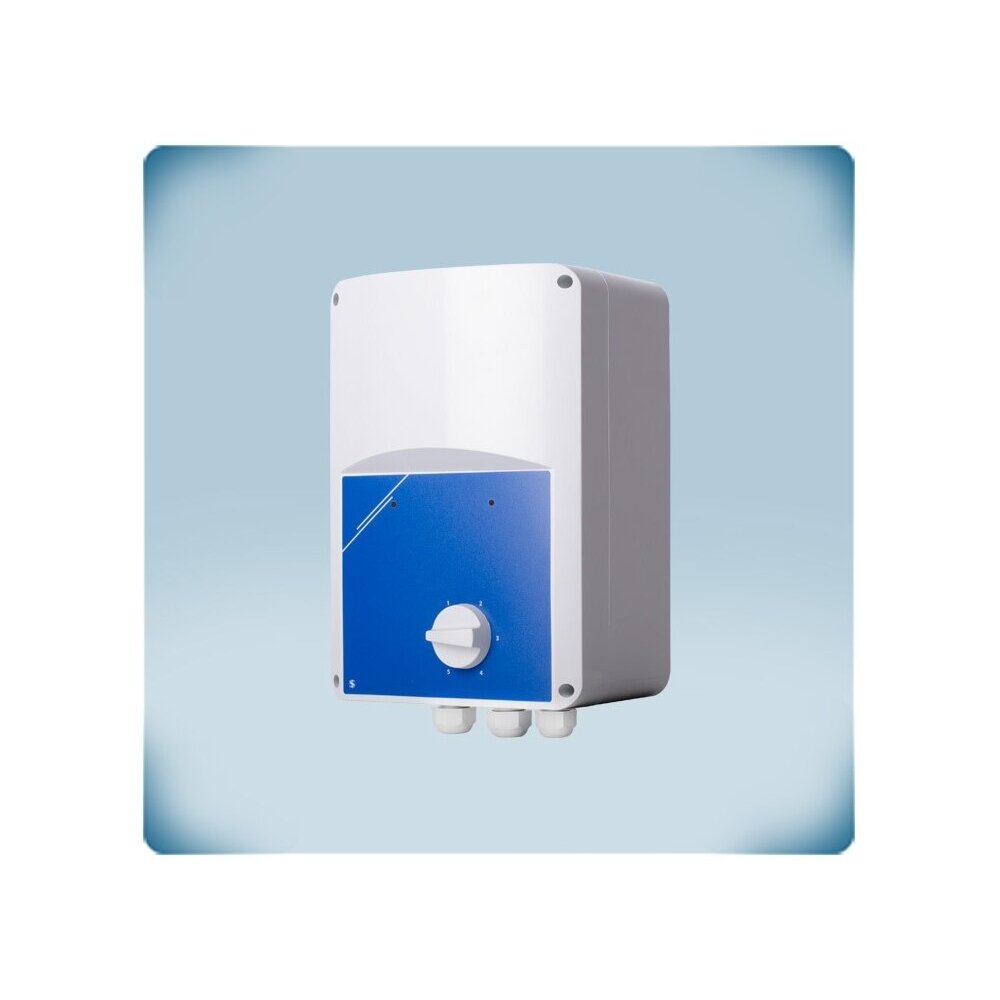

  • Nowość   -156.18€Transformatorowy regulator prędkości silnika wentylatora z blokadą zaworu gazowego zależną od przepływu powietrza | TK | 7,5A | 230VAC | natynkowy | IP54 | Sentera Controls | SFPR1-75L22
    Nowość   -156.18€Transformatorowy regulator prędkości silnika wentylatora z blokadą zaworu gazowego zależną od przepływu powietrza | TK | 7,5A | 230VAC | natynkowy | IP54 | Sentera Controls | SFPR1-75L22 1
    Nowość   -156.18€Transformatorowy regulator prędkości silnika wentylatora z blokadą zaworu gazowego zależną od przepływu powietrza | TK | 7,5A | 230VAC | natynkowy | IP54 | Sentera Controls | SFPR1-75L22 2
    Nowość   -156.18€Transformatorowy regulator prędkości silnika wentylatora z blokadą zaworu gazowego zależną od przepływu powietrza | TK | 7,5A | 230VAC | natynkowy | IP54 | Sentera Controls | SFPR1-75L22 3
    Nowość   -156.18€Transformatorowy regulator prędkości silnika wentylatora z blokadą zaworu gazowego zależną od przepływu powietrza | TK | 7,5A | 230VAC | natynkowy | IP54 | Sentera Controls | SFPR1-75L22 4

    Transformatorowy regulator prędkości silnika wentylatora z blokadą zaworu gazowego zależną od przepływu powietrza | TK | 7,5A | 230VAC | natynkowy | IP54 | Sentera Controls | SFPR1-75L22

    Kod: SFPR1-75L22
    Pytanie do produktu
    Cena 278.91 € z VAT
    ( 230.50 € bez VAT )
    435.09 € Zaoszczędź 156.18 €
    oferta ważna do 2026-12-31
    Nie pasuje cena? Zaproponuj własną!
  • Opis

    Transformatorowy regulator prędkości silnika wentylatora z blokadą zaworu gazowego zależną od przepływu powietrza | TK | 7,5A | 230VAC | natynkowy | IP54 | Sentera Controls | SFPR1-75L22

    SFPR1-75L22 – transformatorowy regulator prędkości wentylatora Sentera Controls z kontrolą przepływu dla jednofazowych silników 230 VAC sterowanych napięciem do 7,5 A. Prędkość ustawia się przełącznikiem 5-stopniowym, a styk czujnika przepływu lub presostatu steruje wyjściem przekaźnikowym dla zaworu gazowego lub siłownika. Ma zaciski TK do zabezpieczenia termicznego silnika.

    Główna myśl:
    Regulator nie tylko zmienia prędkość wentylatora, ale też potwierdza, że przepływ rzeczywiście występuje: wyjście przekaźnikowe (np. dla zaworu gazowego) załącza się dopiero wtedy, gdy styk czujnika przepływu lub ciśnienia zamknie się w ciągu 60 s od uruchomienia. To prosta blokada „brak przepływu – brak zezwolenia”.
    Przeznaczenie SFPR1-75L22:
    Ten model jest przeznaczony do wentylatorów dużej mocy (do 7,5 A) – wentylatorów przemysłowych w halach produkcyjnych, magazynach, budynkach gospodarczych lub większej grupy wentylatorów.
    Maks. prąd silnika
    7,5 A
    Kontrola przepływu
    Wejście FL + przekaźnik COM/NO/NC
    Sterowanie
    5 stopni, 110–230 VAC
    Zabezpieczenie
    IP54, zaciski TK

    Zasada działania

    Regulator montuje się na ścianie w pomieszczeniu. Podłącza się zasilanie 230 VAC (L, N, PE), silnik (U, N), styki termiczne silnika (TK), styk czujnika przepływu lub presostatu (FL), styk zdalnego załączania lub termostatu (wejście NC) i wyjście przekaźnikowe COM / NO / NC.

    Sercem regulatora jest autotransformator z kilkoma odczepami (stopniami). Każdy stopień dostarcza silnikowi inne, stałe napięcie, a napięcie wyjściowe pozostaje SINUSOIDALNE, jak w sieci. Dzięki temu silnik pracuje cicho nawet przy małej prędkości – regulator transformatorowy nadaje się także do tych silników, które z regulatorem elektronicznym (półprzewodnikowym) buczą lub się nagrzewają.

    Ręcznym przełącznikiem 5-pozycyjnym wybiera się napięcie wyjściowe 110 – 140 – 170 – 190 – 230 VAC; w pozycji 0 regulator jest wyłączony (odczep 80 VAC jest dostępny, ale fabrycznie niepodłączony – inne napięcia można wybrać, zmieniając wewnętrzne połączenie przewodów). Wyjście nieregulowane L1 (230 VAC / 2 A) jest aktywne we wszystkich pozycjach pracy.

    Po uruchomieniu wentylatora regulator czeka na potwierdzenie przepływu: jeśli styk FL zamknie się w ciągu 60 s, załącza się przekaźnik (230 VAC / 2 A) do sterowania zaworem gazowym lub siłownikiem. Zaciski TK chronią silnik przed przegrzaniem. Regulacja stopniowa, nie płynna: prędkość zmienia się skokowo między stałymi napięciami. Uwaga inżyniera: prędkość na każdym stopniu zależy od charakterystyki silnika i wentylatora, dlatego po uruchomieniu warto sprawdzić, czy na najniższym używanym stopniu silnik pewnie się rozkręca.

    Korzyści SFPR1-75L22?
    Regulacja prędkości wentylatora i blokada potwierdzenia przepływu w jednej obudowie IP54 – bez osobnego sterownika czy przekaźnika czasowego.

    Specyfikacja techniczna

    Typ produktu Transformatorowy regulator prędkości wentylatora z kontrolą przepływu
    Producent / kod Sentera Controls / SFPR1-75L22
    Seria SFPR1 (3,5 / 5 / 7,5 / 10 / 12 A)
    Napięcie zasilania 230 VAC ±10 %, 50–60 Hz
    Maks. prąd silnika 7,5 A
    Stopnie napięcia wyjściowego 0 – 110 – 140 – 170 – 190 – 230 VAC ±5 % (odczep 80 VAC niepodłączony)
    Kształt napięcia wyjściowego Sinusoidalne (autotransformator)
    Sterowanie Przełącznik 5-pozycyjny + pozycja wyłączenia
    Kontrola przepływu Wejście FL dla czujnika przepływu lub presostatu; potwierdzenie w ciągu 60 s od uruchomienia
    Wyjście przekaźnikowe COM / NO / NC, 230 VAC / 2 A (dla zaworu gazowego lub siłownika)
    Zabezpieczenie termiczne silnika Zaciski TK
    Zdalne załączanie / termostat Wejście NC
    Wyjście nieregulowane L1 230 VAC / 2 A
    Sygnalizacja Zielona dioda LED – urządzenie załączone
    Bezpiecznik 5×20 mm, T-12,5 A-H
    Obudowa z tworzywa ABS, UL94-V0, szara RAL 7035
    Stopień ochrony IP54 (EN 60529), tylko do użytku wewnątrz pomieszczeń
    Środowisko pracy -20…+35 °C, 5–95 % rH bez kondensacji
    Średnica kabla 8–13 mm
    Wymiary A 200 × B 305 × C 155 mm (mocowanie D 183 / E 236 mm)
    Masa 8,40 kg netto / 9,15 kg brutto
    Zgodność LVD 2014/35/UE, EN 61000-6-1, EN 61558-2-13, RoHS 2011/65/UE, WEEE 2012/19/UE

    Dokumentacja producenta

    ✔ Polecane przez Elektrotechnikos sprendimai

    Oryginalna dokumentacja producenta – dane techniczne, schematy podłączeń i instrukcje montażu.

    Główne funkcje

    • Potwierdzenie przepływu – przekaźnik załącza się dopiero po zamknięciu styku czujnika przepływu lub presostatu w ciągu 60 s od uruchomienia.
    • Wyjście przekaźnikowe COM / NO / NC – dla zaworu gazowego lub siłownika, 230 VAC / 2 A.
    • 5-stopniowe sterowanie ręczne – 110–230 VAC, z pozycją wyłączenia.
    • Zabezpieczenie TK – podłączenie styków termicznych silnika.
    • Zdalne załączanie lub termostat – przez wejście NC.
    • Wyjście nieregulowane L1 – 230 VAC / 2 A dla przepustnicy lub innego urządzenia.

    Gdzie jest stosowany?

    • Systemy, w których zawór gazowy lub siłownik mogą być załączone tylko przy przepływie z wentylatora
    • Wentylacja wywiewna z kontrolą przepływu lub ciśnienia
    • Pomieszczenia przemysłowe i techniczne
    • Wentylatory z jednofazowymi silnikami AC i stykami TK

    Praca według potrzeb

    Dla elektryka.
    Wszystkie elementy blokady w jednej obudowie: wejście FL, przekaźnik COM/NO/NC, TK i PE.
    Dla instalatora ogrzewania i wentylacji.
    Prosta logika „przepływ → zezwolenie” bez oddzielnego sterownika.
    Dla właściciela obiektu.
    Zawór lub siłownik nie załączy się, dopóki wentylator nie wytworzy przepływu.

    Przewodnik zastosowań: jak jest używany w praktyce

    Typowe zastosowania SFPR1-75L22:

    Obiekt Co się podłącza Rezultat Uwaga instalatora
    Wentylator z blokadą zaworu gazowego Presostat → FL; zawór gazowy → COM / NO Zawór otwierany dopiero po potwierdzeniu przepływu Przepływ musi zostać potwierdzony w ciągu 60 s
    Silnik ze stykami termicznymi TK silnika → TK Silnik chroniony przed przegrzaniem Podłączaj zgodnie ze schematem producenta
    Sterowanie termostatem Styk NC termostatu → wejście NC Wentylator załączany / zatrzymywany w zależności od temperatury Podłącz styk bezpotencjałowy
    Wentylator z przepustnicą Siłownik przepustnicy → L1, N Przepustnica zasilana razem z wentylatorem Obciążenie L1 – do 2 A

    Jak dobrać prąd regulatora

    Prąd znamionowy silnika (silników) Zalecany model
    do 3,5 A SFPR1-35L22 (3,5 A)
    3,5–5 A SFPR1-50L22 (5 A)
    5–7,5 A SFPR1-75L22 (7,5 A) ← ten model
    7,5–10 A SFPR1100L22 (10 A)
    10–12 A SFPR1130L22 (12 A)
    Zasada: prąd maks. regulatora ≥ prąd znamionowy silnika (lub suma prądów kilku silników) z tabliczki znamionowej silnika. W przypadku regulatora transformatorowego prąd rozruchowy silnika został już uwzględniony przez producenta, dodatkowy zapas nie jest potrzebny. Kilka wentylatorów podłączaj wyłącznie z silnikami AC tego samego typu, regulowanymi napięciem.
    Kiedy wybrać inne rozwiązanie: kontrola przepływu nie jest potrzebna – seria SC2A1 (dwie prędkości, TK) lub ST2R1 (z timerem); prędkość według temperatury – seria GTT-1; płynne sterowanie 0-10 VDC lub Modbus – elektroniczna seria EVS-1.

    Zalety

    • Blokada potwierdzenia przepływu / ciśnienia
    • Wyjście przekaźnikowe COM / NO / NC (230 VAC / 2 A)
    • Sinusoidalne napięcie wyjściowe – cicha praca silnika
    • Zabezpieczenie silnika TK
    • Zdalne załączanie / wejście termostatu
    • Wyjście nieregulowane 230 VAC / 2 A
    • Obudowa IP54

    Wady / ograniczenia

    • Regulacja stopniowa, nie płynna
    • Duża masa (8,40 kg) i wymiary
    • Brak wejścia 0-10 VDC i Modbus
    • Tylko do jednofazowych silników AC sterowanych napięciem; nie nadaje się do wentylatorów EC
    • Tylko do użytku wewnątrz pomieszczeń, do +35 °C
    • Czujnik przepływu lub presostat nie wchodzi w skład zestawu

    Uwagi dotyczące bezpieczeństwa i montażu

    • Montaż i podłączenie wykonuje wykwalifikowany elektryk po odłączeniu zasilania.
    • Koniecznie podłącz przewód ochronny (PE).
    • Łączny prąd znamionowy podłączonych silników nie może przekraczać 7,5 A.
    • Bezpiecznik wymieniaj wyłącznie na bezpiecznik tego samego typu i o tym samym prądzie znamionowym, podanym w karcie technicznej.
    • Regulator przeznaczony jest wyłącznie do użytku wewnątrz pomieszczeń (-20…+35 °C).
    • Obciążenie wyjścia przekaźnikowego – nie więcej niż 230 VAC / 2 A.
    • Blokadę urządzeń gazowych należy projektować i uzgadniać zgodnie z wymaganiami producenta urządzenia gazowego i obowiązującymi przepisami.

    Szybki przewodnik doboru

    7,5 A
    230 VAC
    Kontrola przepływu
    TK
    IP54
    Sprawdza się, gdy potrzebne jest:
    • wentylatora do 7,5 A z blokadą potwierdzenia przepływu;
    • sterowania zaworem gazowym lub siłownikiem tylko przy przepływie;
    • cichej regulacji napięciem sinusoidalnym.
    Sprawdź przed użyciem:
    • prąd znamionowy silnika i czy jest regulowany napięciowo;
    • typ styku czujnika przepływu lub presostatu;
    • prąd zaworu lub siłownika (przekaźnik do 2 A);
    • temperatura otoczenia (do +35 °C).
    Ważne przypomnienie: SFPR1-75L22 nie steruje wentylatorami EC ani silnikami trójfazowymi; czujnik przepływu nie wchodzi w skład zestawu.

    FAQ

    Jak działa kontrola przepływu?
    Do zacisków FL podłącza się styk czujnika przepływu lub presostatu. Jeśli zamknie się on w ciągu 60 s od uruchomienia, załącza się przekaźnik zaworu gazowego lub siłownika.
    Jakie są stopnie prędkości?
    110, 140, 170, 190 i 230 VAC oraz pozycja wyłączenia; inne napięcia można wybrać, zmieniając wewnętrzne połączenie przewodów.
    Czy czujnik jest w zestawie?
    Nie, czujnik przepływu lub presostat dobiera się osobno.
    Czy można sterować termostatem?
    Tak, styk NC termostatu lub zdalnego przełącznika podłącza się do wejścia zdalnego załączania.

    Transformatorowy regulator prędkości silnika wentylatora z blokadą zaworu gazowego zależną od przepływu powietrza | TK | 7,5A | 230VAC | natynkowy | IP54 | Sentera Controls | SFPR1-75L22

    Sentera SFPR1-75L22 – transformatorowy regulator prędkości wentylatora z kontrolą przepływu, do 7,5 A, 230 VAC, 5 stopni 110–230 VAC, wyjście przekaźnikowe dla zaworu gazowego, zabezpieczenie TK, IP54.
