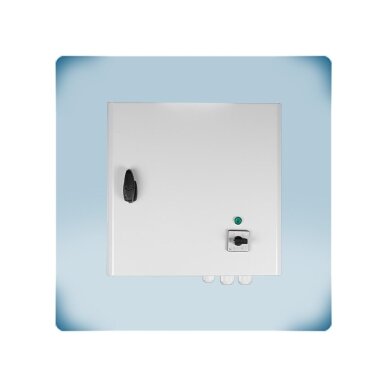

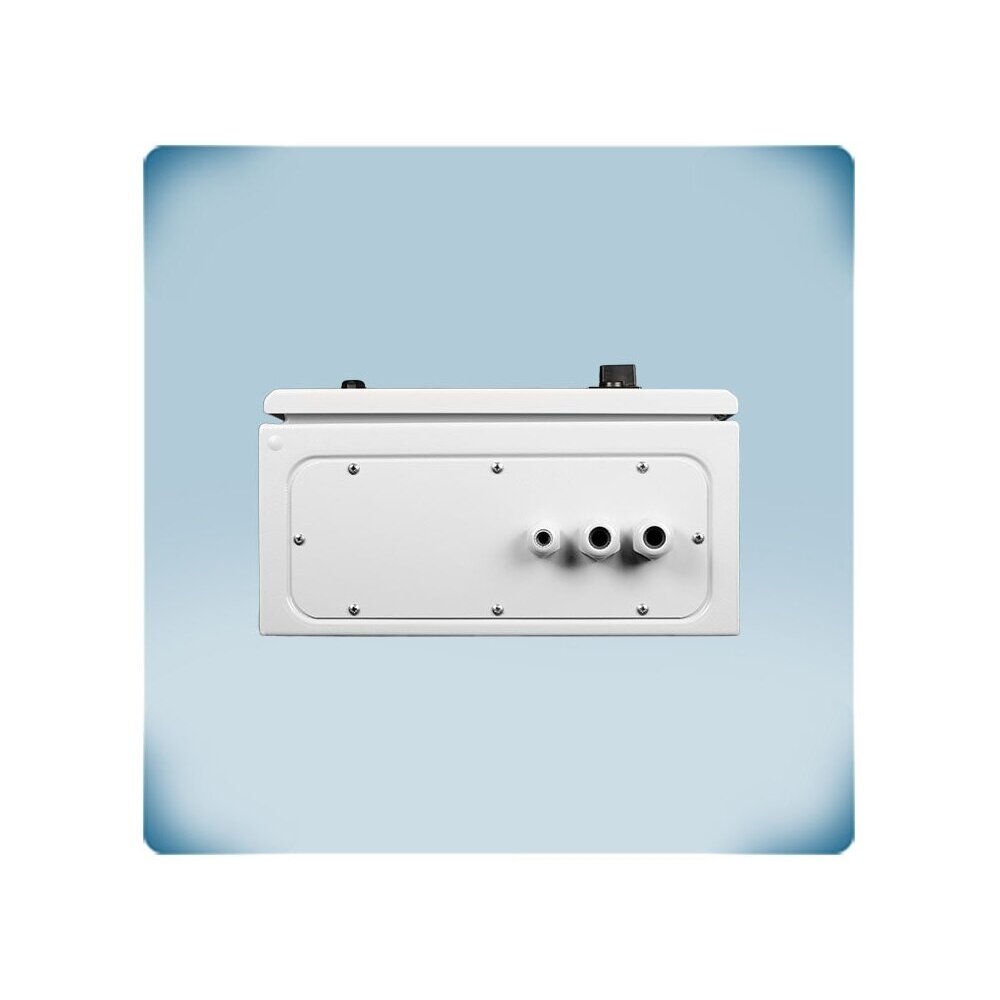

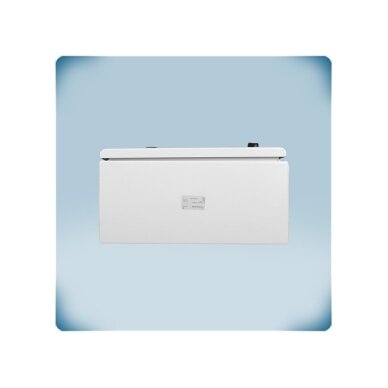

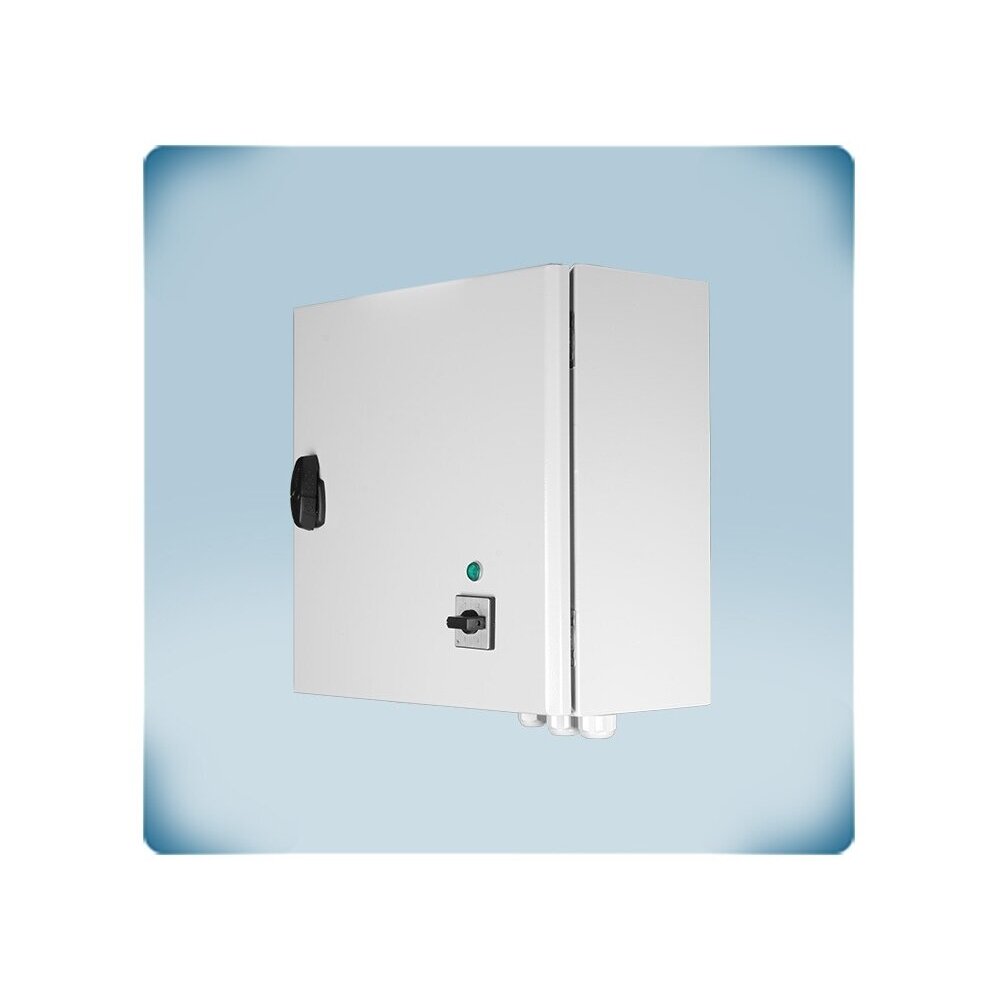

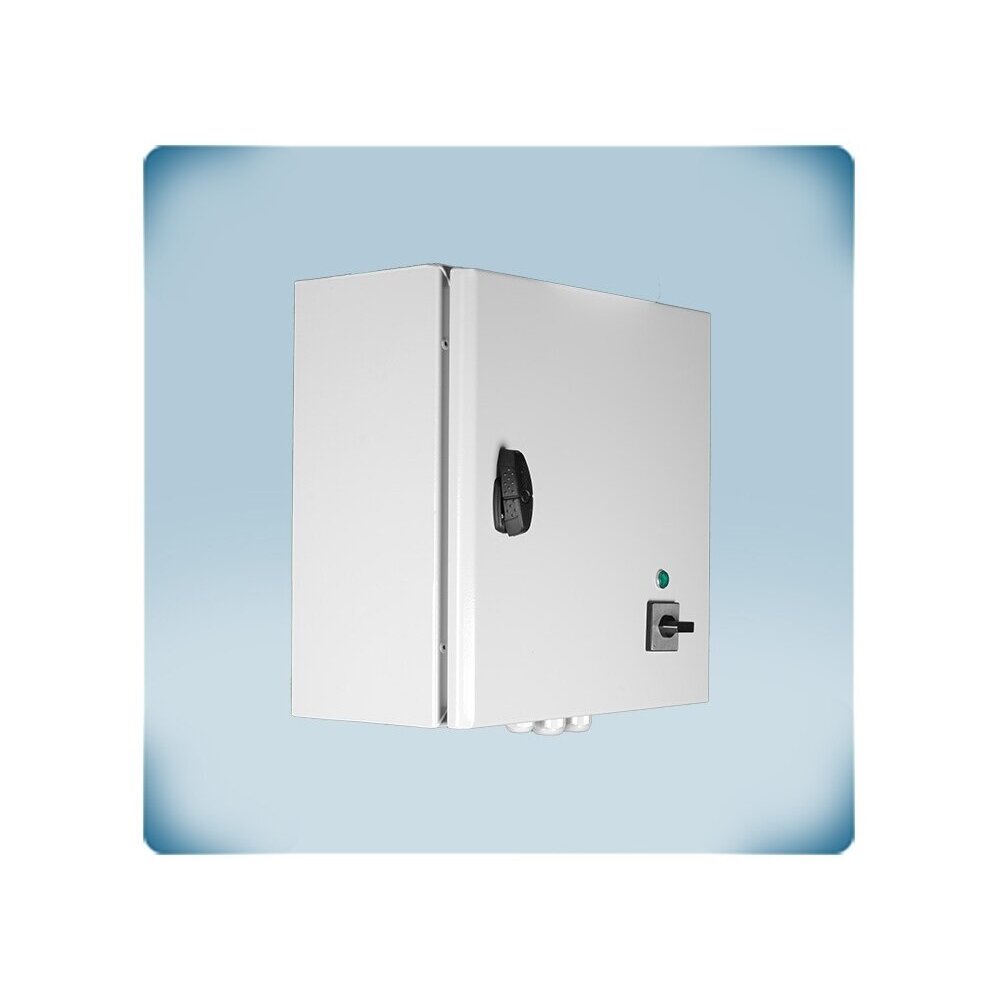

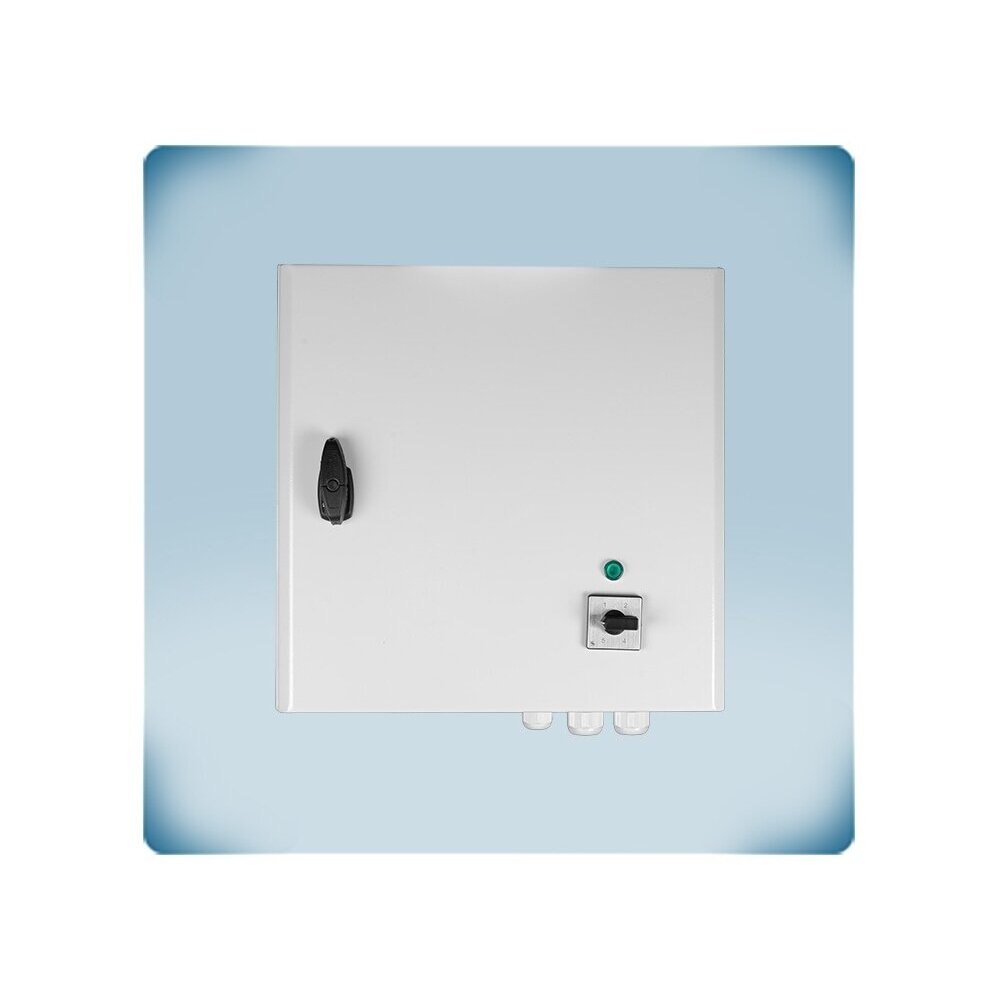

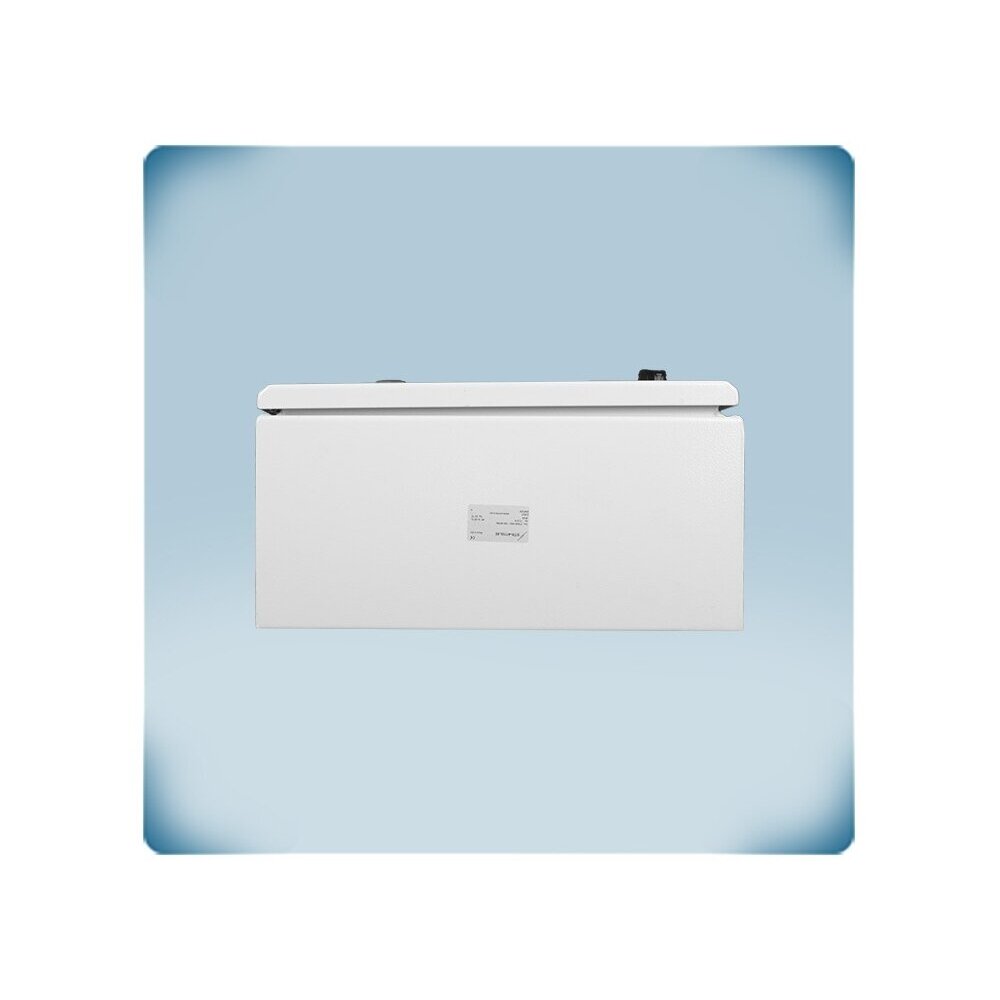

    Transformatorowy regulator prędkości trójfazowego silnika wentylatora | 11A | 400VAC | natynkowy | IP54 | Sentera Controls | STR-4110L40

    Kod: STR-4110L40
    Pytanie do produktu
    Cena 776.12 € z VAT
    ( 641.42 € bez VAT )
    1210.75 € Zaoszczędź 434.63 €
    oferta ważna do 2026-12-31
    Nie pasuje cena? Zaproponuj własną!
  • Opis

    Transformatorowy regulator prędkości trójfazowego silnika wentylatora | 11A | 400VAC | natynkowy | IP54 | Sentera Controls | STR-4110L40

    STR-4110L40 – transformatorowy regulator prędkości Sentera Controls dla trójfazowych silników 400 VAC wentylatorów i pomp sterowanych napięciem do 11 A. Prędkość zmienia się 5 stopniami za pomocą pokrętła, silnik otrzymuje napięcie sinusoidalne.

    Główna myśl:
    Podstawowe rozwiązanie do sterowania wentylatorem trójfazowym: autotransformator, przełącznik 5-stopniowy i wyjście nieregulowane 230 VAC. Bez elektroniki w obwodzie silnika – cicho, prosto, niezawodnie.
    Przeznaczenie STR-4110L40:
    Ten model jest przeznaczony do wentylatorów dużej mocy (do 11 A) – wentylatorów przemysłowych w halach produkcyjnych, magazynach, budynkach gospodarczych lub większej grupy wentylatorów.
    Maks. prąd silnika
    11 A
    Sterowanie
    5-pozycyjny przełącznik obrotowy
    Zasilanie
    3×400 VAC + N, 50–60 Hz
    Zabezpieczenie
    IP54, montaż natynkowy

    Zasada działania

    Regulator montuje się na ścianie. Zasilanie 3×400 VAC podłącza się do R, S, T i N, silnik – do U, V, W, a wyjście nieregulowane 230 VAC (L1) może zasilać siłownik przepustnicy lub sygnalizację.

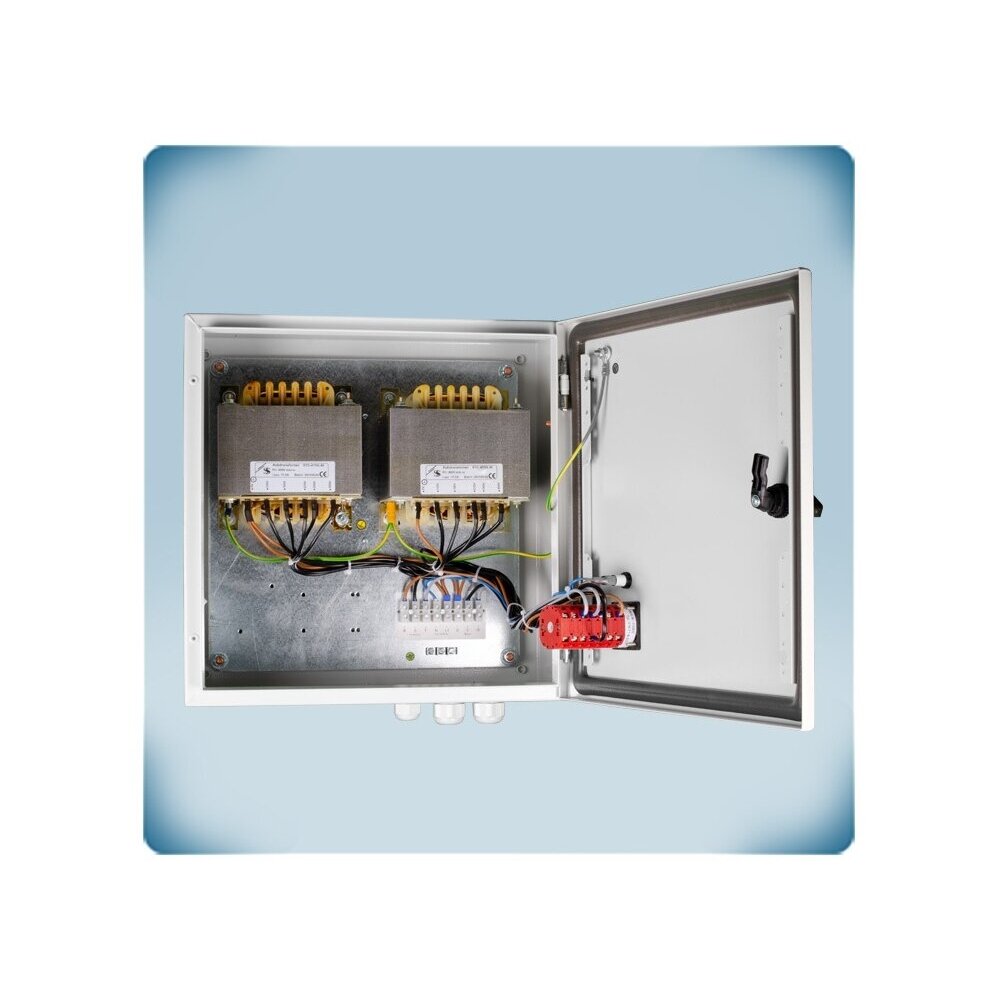

    Podstawą regulatora jest autotransformator z kilkoma odczepami (stopniami). Po przekręceniu pokrętła silnik przełączany jest na inny odczep, dlatego napięcie wyjściowe zmienia się stopniowo, a nie płynnie. Napięcia wyjścia regulowanego w wersji L40: 0 – 130 – 180 – 230 – 300 – 400 VAC; w wersji L50 (model 14 A) – 0 – 170 – 220 – 260 – 300 – 400 VAC (odczep 130 VAC jest dostępny, ale niepodłączony). Pozycja 0 – silnik wyłączony.

    Napięcie wyjściowe jest SINUSOIDALNE – bez obcinania fazy, jak w regulatorach elektronicznych. Dlatego silnik pracuje cicho nawet przy małej prędkości, nie nagrzewa się od wyższych harmonicznych i nie zakłóca innych urządzeń. To rozwiązanie dla silników, które sterowane regulatorem elektronicznym buczą lub brzęczą.

    Uwaga inżyniera: przy obniżaniu napięcia asynchronicznego silnika AC rośnie poślizg, dlatego oszczędność energii jest mniejsza niż z wentylatorem EC lub przemiennikiem częstotliwości. Mocną stroną regulatora transformatorowego jest niezawodność, cicha praca i prostota, a nie maksymalna efektywność.

    Korzyści STR-4110L40?
    Ciche i trwałe sterowanie prędkością wentylatora lub pompy trójfazowej bez programowania – montujesz, wybierasz stopień i wszystko działa.

    Specyfikacja techniczna

    Typ produktu Transformatorowy regulator prędkości trójfazowego silnika wentylatora
    Producent / kod Sentera Controls / STR-4110L40
    Seria STR-4 (1,5 / 2,5 / 4 / 6 / 8 / 11 / 14 A)
    Napięcie zasilania 3×400 VAC, 50–60 Hz, z przewodem neutralnym (R, S, T, N)
    Maks. prąd silnika 11 A
    Wyjście regulowane (U, V, W) 0 – 130 – 180 – 230 – 300 – 400 VAC (pozycje 0–5), napięcie sinusoidalne
    Wyjście nieregulowane (L1) 230 VAC, 2 A, 50–60 Hz (we wszystkich pozycjach 1–5)
    Sterowanie 5-pozycyjny przełącznik obrotowy z pozycją wyłączenia
    Sygnalizacja Niebieska dioda LED – urządzenie włączone
    Obudowa Metalowa, malowana proszkowo RAL 7035
    Stopień ochrony IP54 (EN 60529), tylko do użytku wewnątrz pomieszczeń
    Środowisko pracy -20…+35 °C, 5–95 % rH bez kondensacji
    Wymiary A 400 / B 430 / C 235 / D 355 / E 355 mm (znaczenie liter – wg rysunku z karty katalogowej)
    Opakowanie (D × S × W) 450×410×250 mm
    Masa 38 kg (netto)
    Zgodność LVD 2014/35/UE, EMC 2014/30/UE (EN 61326), WEEE 2012/19/UE, RoHS 2011/65/UE

    Dokumentacja producenta

    ✔ Polecane przez Elektrotechnikos sprendimai

    Oryginalna dokumentacja producenta – dane techniczne, schematy podłączeń i instrukcje montażu.

    Główne funkcje

    • 5 stopni prędkości – pokrętłem wybiera się jedno z pięciu napięć lub wyłączenie.
    • Sinusoidalne napięcie wyjściowe – cicha praca silnika, nadaje się również do silników, które buczą z regulatorem elektronicznym.
    • Wyjście nieregulowane 230 VAC (2 A) – dla siłownika przepustnicy, zaworu lub lampki sygnalizacyjnej.
    • Niebieska dioda LED – widać, że regulator jest załączony.

    Gdzie jest stosowany?

    • Trójfazowe wentylatory i pompy 400 V
    • Hale produkcyjne, magazyny, warsztaty
    • Wentylacja budynków rolniczych
    • Trójfazowe wentylatory dachowe, kanałowe, osiowe

    Praca według potrzeb

    Dla elektryka.
    Standardowe zaciski R, S, T, N, U, V, W, L1, PE – szybkie podłączenie.
    Dla instalatora wentylacji.
    Stopnie wybiera się na miejscu, nie jest potrzebna żadna regulacja.
    Dla właściciela obiektu.
    Proste sterowanie pokrętłem, cicha praca, długa żywotność.

    Przewodnik zastosowań: jak jest używany w praktyce

    Typowe zastosowania STR-4110L40:

    Obiekt Co się podłącza Rezultat Uwaga instalatora
    Hala produkcyjna Trójfazowy wentylator wywiewny → U, V, W Prędkość dobierana w zależności od obciążenia i sezonu Sprawdź, czy silnik nadaje się do regulacji napięciowej
    Wentylator z przepustnicą Siłownik przepustnicy 230 VAC → L1 Przepustnica zasilana razem z wentylatorem Obciążenie L1 – do 2 A
    Otoczenie wrażliwe na hałas Silnik buczący z regulatorem elektronicznym Cicha praca na wszystkich stopniach Stopień wybierz zgodnie z wymaganą ilością powietrza
    Kilka wentylatorów Trójfazowe silniki tego samego typu równolegle → U, V, W Wszystkie zmieniają prędkość jednocześnie Suma prądów znamionowych ≤ 11 A

    Jak dobrać prąd regulatora

    Prąd znamionowy silnika (silników) Zalecany model
    do 1,5 A STR-4-15L40 (1,5 A)
    1,5–2,5 A STR-4-25L40 (2,5 A)
    2,5–4 A STR-4-40L40 (4 A)
    4–6 A STR-4-60L40 (6 A)
    6–8 A STR-4-80L40 (8 A)
    8–11 A STR-4110L40 (11 A) ← ten model
    11–14 A STR-4140L50 (14 A)
    Zasada: prąd maks. regulatora ≥ prąd znamionowy silnika (patrz tabliczka znamionowa silnika). Przy podłączaniu kilku wentylatorów – silniki tego samego typu, ich prądy znamionowe zsumuj. Zapas wybierz, jeśli prąd silnika jest bliski granicy modelu lub wentylator często pracuje na maksymalnym stopniu.
    Kiedy wybrać inne rozwiązanie: do silnika ze stykami TK – STRS4; ze zdalnym załączaniem (NO/NC) i alarmem – STRA4 lub STTA4; do sterowania sygnałem 0-10 VDC – STVS4; do dwóch prędkości dzień/noc – SC2A4 lub ST2R4 z timerem; do montażu w rozdzielnicy – autotransformator ATR-4; do sieci 3×230 VAC – STR-3.

    Zalety

    • Sinusoidalne napięcie wyjściowe – cichy silnik
    • 5 stopni i pozycja wyłączenia
    • Wyjście nieregulowane 230 VAC (2 A)
    • Metalowa obudowa IP54
    • Bez programowania

    Wady / ograniczenia

    • Brak zacisków TK – w tym celu wybierz STRS4
    • Brak sterowania zdalnego i wyjścia alarmowego
    • Regulacja stopniowa (nie płynna) – prędkość wybierana ze stałych napięć
    • Duża masa i wymiary w porównaniu z regulatorami elektronicznymi
    • Tylko do użytku wewnątrz pomieszczeń, temperatura pracy do +35 °C
    • Nie nadaje się do wentylatorów EC ani silników sterowanych przemiennikiem częstotliwości

    Uwagi dotyczące bezpieczeństwa i montażu

    • Montaż i podłączenie wykonuje wykwalifikowany elektryk po odłączeniu zasilania.
    • Koniecznie podłącz przewód ochronny (PE).
    • Sprawdź, czy silnik nadaje się do regulacji napięciem i czy jego prąd znamionowy nie przekracza 11 A.
    • Podłącz przewód neutralny (N) zgodnie ze schematem z karty katalogowej (zasilanie 3×400 VAC + N).
    • Urządzenie jest ciężkie – mocuj je do ściany nośnej lub konstrukcji odpowiednimi elementami mocującymi.
    • Przeznaczony wyłącznie do użytku wewnątrz pomieszczeń (-20…+35 °C, bez kondensacji); pozostaw miejsce na chłodzenie.

    Szybki przewodnik doboru

    11 A
    3×400 VAC
    5 stopni
    Napięcie sinusoidalne
    IP54
    Sprawdza się, gdy potrzebne jest:
    • ręcznego sterowania trójfazowym wentylatorem lub pompą do 11 A;
    • cichej pracy silnika bez elektronicznego buczenia;
    • dodatkowego wyjścia 230 VAC dla przepustnicy.
    Sprawdź przed użyciem:
    • prąd znamionowy silnika i czy jest regulowany napięciowo;
    • czy silnik ma styki TK – wtedy wybierz STRS4;
    • miejsce montażu (38 kg, do +35 °C).
    Ważne przypomnienie: STR-4110L40 nie zastępuje przemiennika częstotliwości i nie steruje wentylatorami EC.

    FAQ

    Jakie napięcia otrzymuje silnik?
    0, 130, 180, 230, 300 i 400 VAC.
    Dlaczego transformatorowy?
    Napięcie sinusoidalne – silnik pracuje cicho i nie nagrzewa się od harmonicznych.
    Czy można podłączyć kilka wentylatorów?
    Tak, silniki tego samego typu, jeśli ich łączny prąd nie przekracza 11 A.
    Czy jest zabezpieczenie przed przegrzaniem silnika?
    Nie, zaciski TK mają serie STRS4, STRA4, STTA4.
    Czy nadaje się do sieci 3×230 VAC?
    Nie, do tego służy seria STR-3.

    Transformatorowy regulator prędkości trójfazowego silnika wentylatora | 11A | 400VAC | natynkowy | IP54 | Sentera Controls | STR-4110L40

    Sentera STR-4110L40 – transformatorowy regulator prędkości wentylatora trójfazowego do 11 A, 3×400 VAC, 5 stopni (0-130-180-230-300-400 VAC), sinusoidalne napięcie wyjściowe, wyjście nieregulowane 230 V, IP54.
