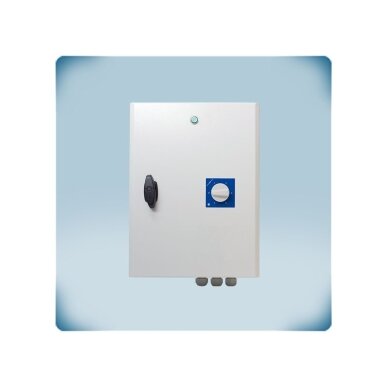

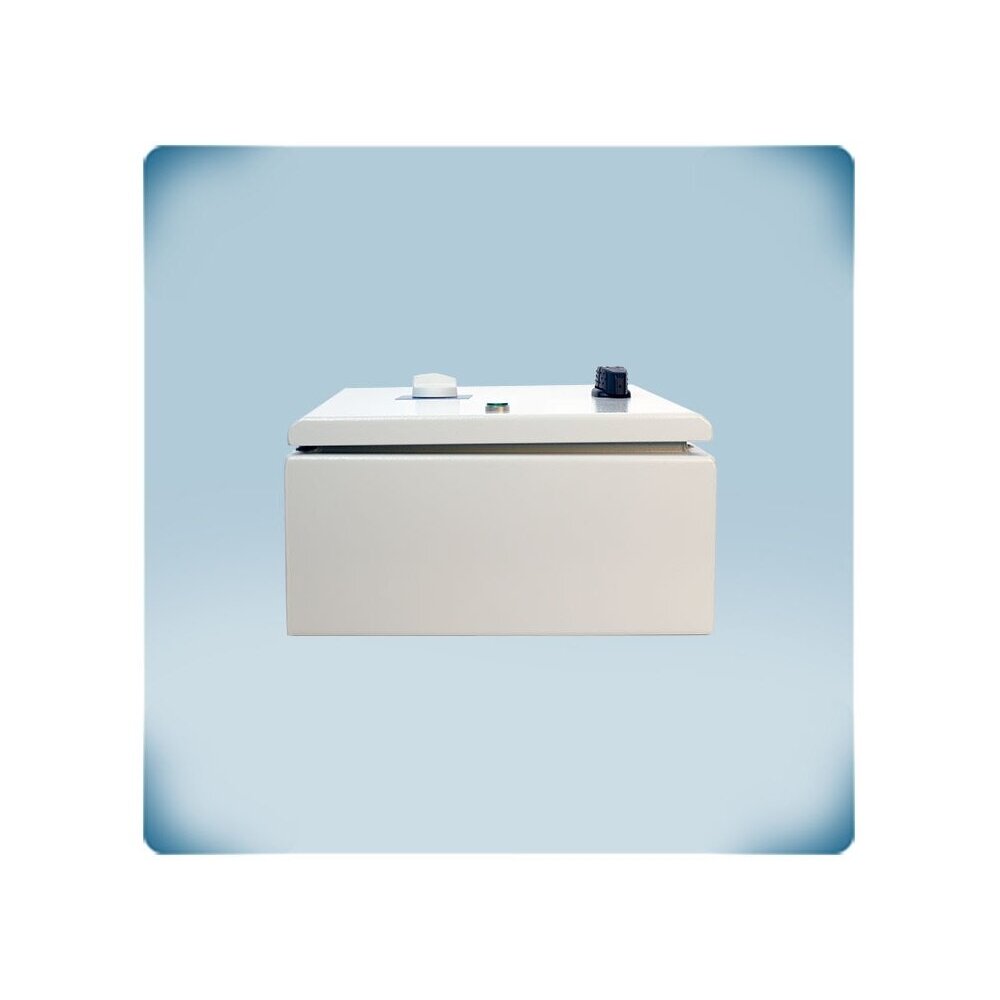

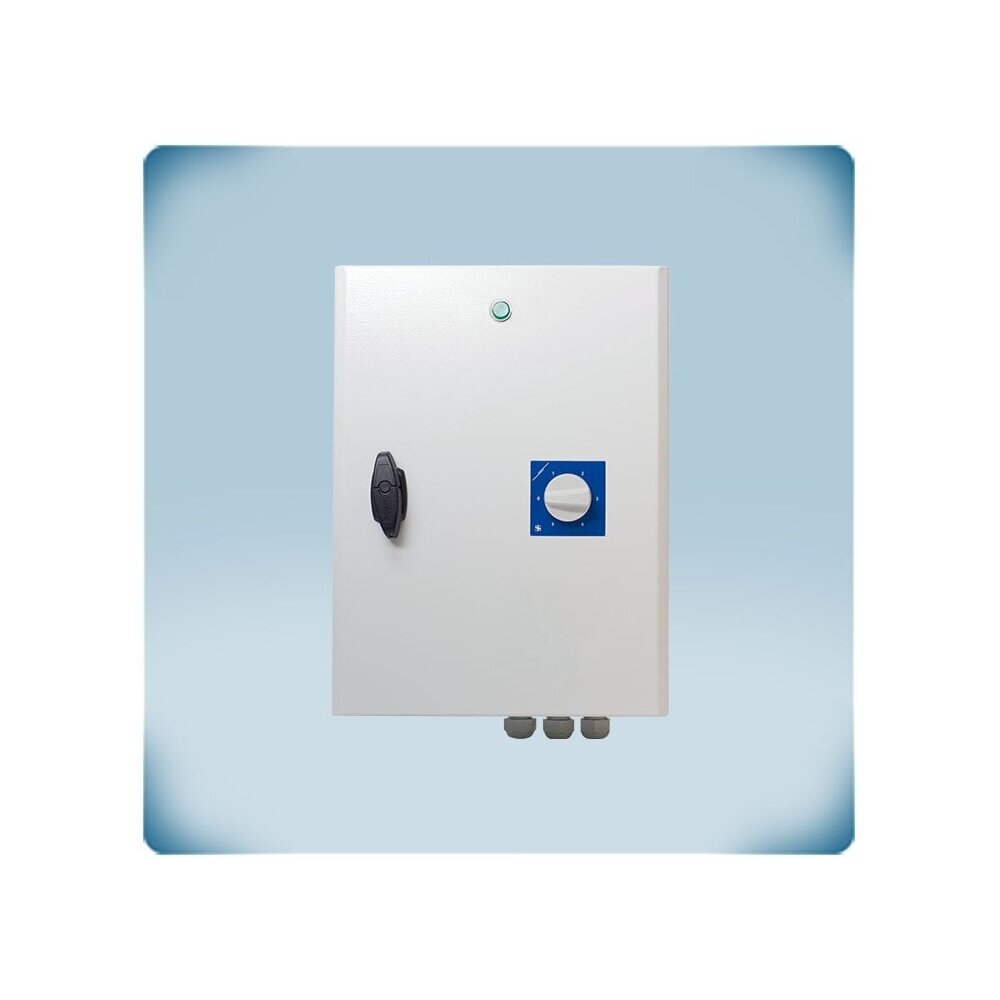

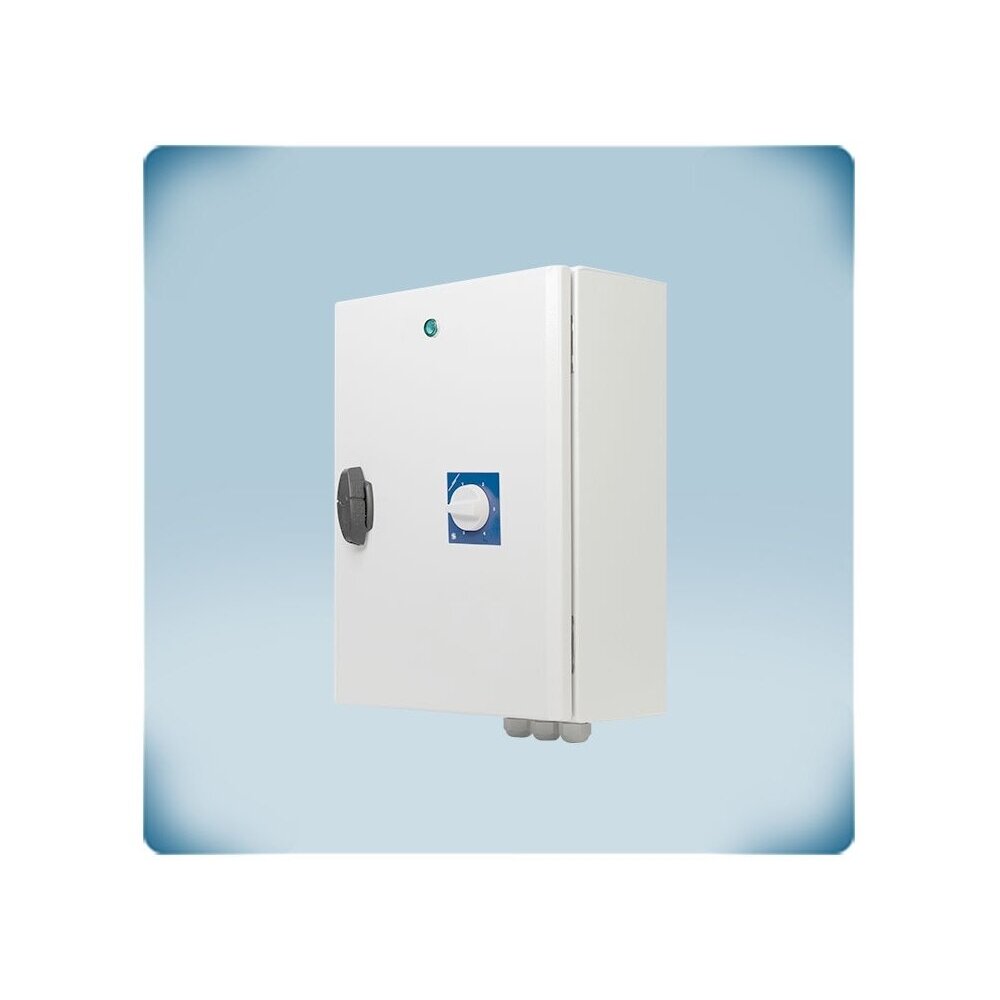

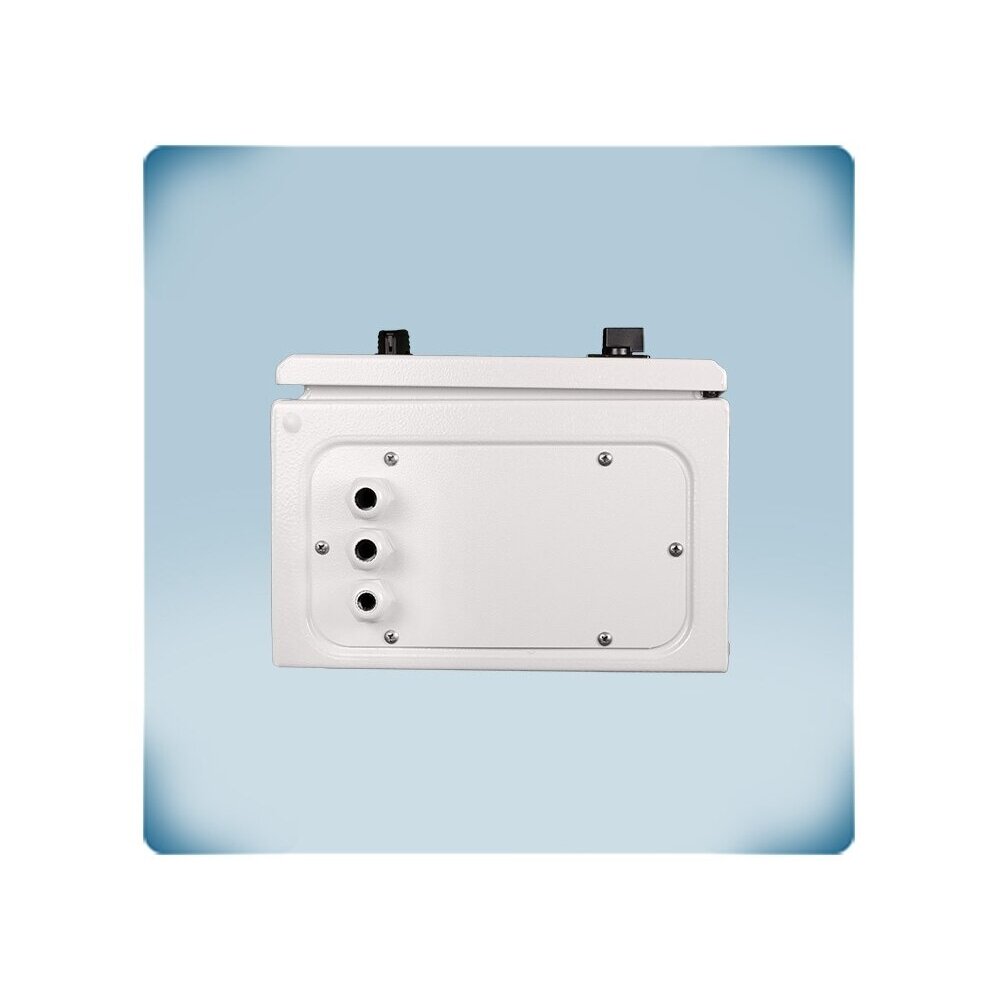

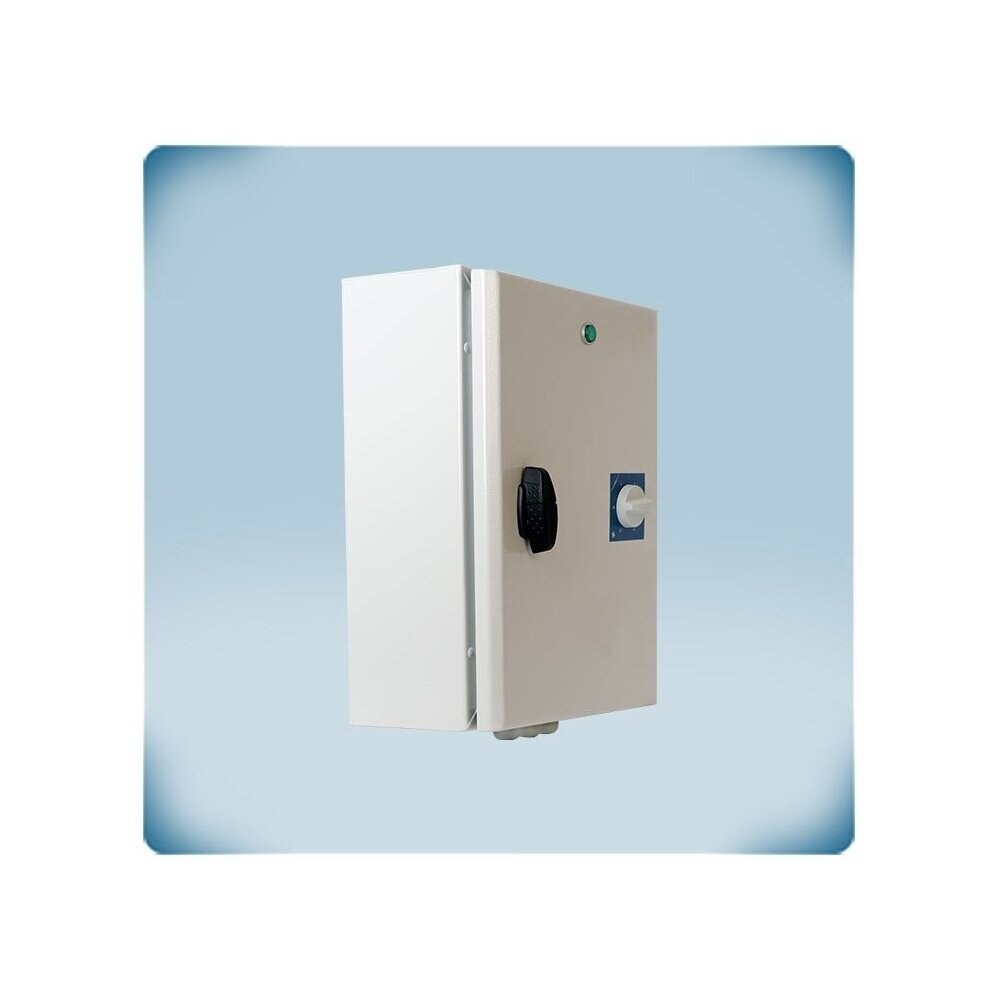

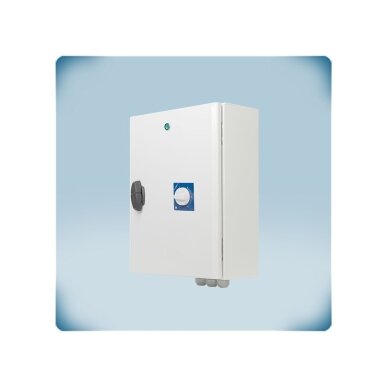

    Transformatorowy regulator prędkości trójfazowego silnika wentylatora z TK | 8A | 400VAC | natynkowy | IP54 | Sentera Controls | STRS4-80L40

    Kod: STRS4-80L40
    Pytanie do produktu
    Cena 583.32 € z VAT
    ( 482.08 € bez VAT )
    909.97 € Zaoszczędź 326.65 €
    oferta ważna do 2026-12-31
    Nie pasuje cena? Zaproponuj własną!
  • Opis

    Transformatorowy regulator prędkości trójfazowego silnika wentylatora z TK | 8A | 400VAC | natynkowy | IP54 | Sentera Controls | STRS4-80L40

    STRS4-80L40 – transformatorowy regulator prędkości Sentera Controls do trójfazowych silników 400 VAC wentylatorów i pomp do 8 A, z zaciskami TK do zabezpieczenia termicznego silnika. 5 stopni, sinusoidalne napięcie wyjściowe, automatyczny restart po zaniku napięcia.

    Główna myśl:
    Funkcjonalność STR-4 plus zabezpieczenie silnika: do zacisków TK podłącza się styki termiczne silnika, dzięki czemu przegrzanie silnika nie pozostanie niezauważone. Po zaniku napięcia regulator uruchamia się sam.
    Przeznaczenie STRS4-80L40:
    Ten model jest przeznaczony do wentylatorów dużej mocy (do 8 A) – wentylatorów przemysłowych w halach produkcyjnych, magazynach, budynkach gospodarczych lub większej grupy wentylatorów.
    Maks. prąd silnika
    8 A
    Sterowanie
    5-pozycyjny przełącznik obrotowy
    Zabezpieczenie silnika
    Zaciski TK
    Zasilanie / zabezpieczenie
    3×400 VAC + N; IP54

    Zasada działania

    Regulator montuje się na ścianie. Zasilanie 3×400 VAC podłącza się do R, S, T i N, silnik – do U, V, W, styki termiczne silnika – do zacisków TK, a wyjście nieregulowane 230 VAC (L1) może zasilać siłownik przepustnicy.

    Podstawą regulatora jest autotransformator z kilkoma odczepami (stopniami). Po przekręceniu pokrętła silnik przełączany jest na inny odczep, dlatego napięcie wyjściowe zmienia się stopniowo, a nie płynnie. Napięcia wyjścia regulowanego w wersji L40: 0 – 130 – 180 – 230 – 300 – 400 VAC; w wersji L50 (model 14 A) – 0 – 170 – 220 – 260 – 300 – 400 VAC (odczep 130 VAC jest dostępny, ale niepodłączony). Pozycja 0 – silnik wyłączony.

    Napięcie wyjściowe jest SINUSOIDALNE – bez obcinania fazy, jak w regulatorach elektronicznych. Dlatego silnik pracuje cicho nawet przy małej prędkości, nie nagrzewa się od wyższych harmonicznych i nie zakłóca innych urządzeń. To rozwiązanie dla silników, które sterowane regulatorem elektronicznym buczą lub brzęczą.

    Zaciski TK służą do zabezpieczenia termicznego silnika – podłącza się do nich styki termiczne wbudowane w uzwojenia silnika. Po zaniku i powrocie zasilania regulator uruchamia się automatycznie, dzięki czemu wentylacja wznawia pracę bez udziału człowieka. Uwaga inżyniera: przy obniżaniu napięcia asynchronicznego silnika AC rośnie poślizg, dlatego oszczędność energii jest mniejsza niż w przypadku wentylatora EC lub przemiennika częstotliwości. Siłą regulatora transformatorowego jest niezawodność, cicha praca i prostota, a nie maksymalna sprawność.

    Korzyści STRS4-80L40?
    Ciche sterowanie wentylatorem trójfazowym z zabezpieczeniem termicznym silnika i automatycznym restartem po zaniku napięcia – bez dodatkowych przekaźników.

    Specyfikacja techniczna

    Typ produktu Transformatorowy regulator prędkości trójfazowego silnika wentylatora z TK
    Producent / kod Sentera Controls / STRS4-80L40
    Seria STRS4 (1,2 / 1,5 / 2,5 / 4 / 6 / 8 / 11 / 14 A)
    Napięcie zasilania 3×400 VAC, 50–60 Hz, z przewodem neutralnym (R, S, T, N)
    Maks. prąd silnika 8 A
    Wyjście regulowane (U, V, W) 0 – 130 – 180 – 230 – 300 – 400 VAC (pozycje 0–5), napięcie sinusoidalne
    Wyjście nieregulowane (L1) 230 VAC, 2 A, 50–60 Hz
    Zabezpieczenie silnika Zaciski TK dla styków termicznych silnika
    Uruchomienie po zaniku napięcia Automatyczny
    Sterowanie 5-pozycyjny przełącznik obrotowy z pozycją wyłączenia
    Sygnalizacja Niebieska dioda LED – urządzenie włączone
    Obudowa Metalowa, malowana proszkowo RAL 7035
    Stopień ochrony IP54 (EN 60529), tylko do użytku wewnątrz pomieszczeń
    Środowisko pracy -20…+35 °C, 5–95 % rH bez kondensacji
    Wymiary A 300 / B 425 / C 235 / D 255 / E 355 mm (znaczenie liter – wg rysunku z karty katalogowej)
    Opakowanie (D × S × W) 440×310×250 mm
    Masa 27,2 kg (netto)
    Zgodność LVD 2014/35/UE, EMC 2014/30/UE (EN 61326), WEEE 2012/19/UE, RoHS 2011/65/UE

    Dokumentacja producenta

    ✔ Polecane przez Elektrotechnikos sprendimai

    Oryginalna dokumentacja producenta – dane techniczne, schematy podłączeń i instrukcje montażu.

    Główne funkcje

    • Zaciski TK – do regulatora podłącza się styki termiczne silnika – ochrona przed przegrzaniem.
    • Automatyczne uruchomienie – po zaniku napięcia wentylacja sama wznawia pracę.
    • 5 stopni prędkości – pokrętłem wybiera się jedno z pięciu napięć lub wyłączenie.
    • Sinusoidalne napięcie wyjściowe – cicha praca silnika na wszystkich stopniach.
    • Wyjście nieregulowane 230 VAC (2 A) – dla siłownika przepustnicy lub sygnalizacji.

    Gdzie jest stosowany?

    • Wentylatory trójfazowe ze stykami termicznymi (TK)
    • Budynki produkcyjne, magazynowe, rolnicze
    • Stale działające systemy wentylacji
    • Pompy trójfazowe sterowane napięciem

    Praca według potrzeb

    Dla elektryka.
    Obwód TK podłącza się bezpośrednio do regulatora – nie jest potrzebny osobny przekaźnik zabezpieczający.
    Dla instalatora wentylacji.
    Po zaniku napięcia system przywraca się sam – mniej wezwań serwisowych.
    Dla właściciela obiektu.
    Silnik chroniony przed przegrzaniem, cicha praca.

    Przewodnik zastosowań: jak jest używany w praktyce

    Typowe zastosowania STRS4-80L40:

    Obiekt Co się podłącza Rezultat Uwaga instalatora
    Wentylator ze stykami termicznymi Przewody TK silnika → zaciski TK Silnik chroniony przed przegrzaniem Jeśli silnik nie ma TK – postępuj zgodnie z instrukcją montażu w zakresie obwodu TK
    Obiekt, w którym zdarzają się zaniki napięcia Standardowe zasilanie R, S, T, N Po powrocie napięcia wentylator uruchamia się sam Ważne w obiektach zdalnych lub rzadko odwiedzanych
    Wentylator z przepustnicą Siłownik przepustnicy 230 VAC → L1 Przepustnica otwiera się razem z wentylatorem Obciążenie L1 – do 2 A
    Otoczenie wrażliwe na hałas Silnik buczący z regulatorem elektronicznym Cicha praca na wszystkich stopniach Stopień wybierz zgodnie z wymaganą ilością powietrza

    Jak dobrać prąd regulatora

    Prąd znamionowy silnika (silników) Zalecany model
    do 1,2 A STRS4-12L40 (1,2 A)
    1,2–1,5 A STRS4-15L40 (1,5 A)
    1,5–2,5 A STRS4-25L40 (2,5 A)
    2,5–4 A STRS4-40L40 (4 A)
    4–6 A STRS4-60L40 (6 A)
    6–8 A STRS4-80L40 (8 A) ← ten model
    8–11 A STRS4110L40 (11 A)
    11–14 A STRS4140L50 (14 A)
    Zasada: prąd maks. regulatora ≥ prąd znamionowy silnika (patrz tabliczka znamionowa silnika). Przy podłączaniu kilku wentylatorów – silniki tego samego typu, ich prądy znamionowe zsumuj. Zapas wybierz, jeśli prąd silnika jest bliski granicy modelu lub wentylator często pracuje na maksymalnym stopniu.
    Kiedy wybrać inne rozwiązanie: bez TK – STR-4; ze zdalnym załączaniem (NO/NC) i wyjściem alarmowym – STRA4 lub STTA4; do sterowania sygnałem 0-10 VDC – STVS4; do dwóch prędkości – SC2A4 lub ST2R4; do sieci 3×230 VAC – STR-3.

    Zalety

    • Zaciski TK do zabezpieczenia termicznego silnika
    • Automatyczne uruchomienie po zaniku napięcia
    • Sinusoidalne napięcie wyjściowe
    • Wyjście nieregulowane 230 VAC (2 A)
    • Metalowa obudowa IP54

    Wady / ograniczenia

    • Brak wejść zdalnego załączania i wyjścia alarmowego – w tym celu STRA4 / STTA4
    • Regulacja stopniowa (nie płynna) – prędkość wybierana ze stałych napięć
    • Duża masa i wymiary w porównaniu z regulatorami elektronicznymi
    • Tylko do użytku wewnątrz pomieszczeń, temperatura pracy do +35 °C
    • Nie nadaje się do wentylatorów EC ani silników sterowanych przemiennikiem częstotliwości

    Uwagi dotyczące bezpieczeństwa i montażu

    • Montaż i podłączenie wykonuje wykwalifikowany elektryk po odłączeniu zasilania.
    • Koniecznie podłącz przewód ochronny (PE).
    • Sprawdź, czy silnik nadaje się do regulacji napięciem i czy jego prąd znamionowy nie przekracza 8 A.
    • Do zasilania wymagany jest przewód neutralny (N).
    • Obwód TK podłącz zgodnie ze schematem w instrukcji montażu.
    • Urządzenie jest ciężkie – mocuj je do ściany nośnej lub konstrukcji odpowiednimi elementami mocującymi.
    • Przeznaczony wyłącznie do użytku wewnątrz pomieszczeń (-20…+35 °C, bez kondensacji); pozostaw miejsce na chłodzenie.

    Szybki przewodnik doboru

    8 A
    3×400 VAC
    TK
    5 stopni
    IP54
    Sprawdza się, gdy potrzebne jest:
    • sterowania trójfazowym wentylatorem z TK do 8 A;
    • obiektów, w których ważny jest automatyczny restart po zaniku napięcia;
    • cichej pracy silnika.
    Sprawdź przed użyciem:
    • prąd znamionowy silnika i czy jest regulowany napięciowo;
    • czy silnik ma styki termiczne (TK);
    • miejsce montażu (27,2 kg, do +35 °C).
    Ważne przypomnienie: STRS4-80L40 nie steruje wentylatorami EC i nie ma wyjścia alarmowego.

    FAQ

    Do czego służą zaciski TK?
    Podłącza się do nich styki termiczne silnika – zabezpieczenie przed przegrzaniem silnika.
    Czy regulator uruchomi się po zaniku napięcia?
    Tak, w karcie technicznej podano automatyczne uruchomienie.
    Jakie napięcia otrzymuje silnik?
    0, 130, 180, 230, 300 i 400 VAC.
    Czym różni się od STR-4?
    STRS4 ma zaciski TK i automatyczny restart.
    Czy można sterować zdalnym stykiem?
    Nie, do tego służą serie STRA4 i STTA4 z wejściami NO/NC.

    Transformatorowy regulator prędkości trójfazowego silnika wentylatora z TK | 8A | 400VAC | natynkowy | IP54 | Sentera Controls | STRS4-80L40

    Sentera STRS4-80L40 – transformatorowy regulator prędkości wentylatora trójfazowego do 8 A z zaciskami TK, 3×400 VAC, 5 stopni, napięcie sinusoidalne, automatyczny restart po zaniku napięcia, IP54.

    Zdjęcie ilustracyjne mogło zostać utworzone z wykorzystaniem AI. Wygląd produktu może nieznacznie różnić się od przedstawionego. Prosimy kierować się specyfikacją techniczną.
