    Transformatorowy regulator prędkości wentylatora z przyciskiem awaryjnym | 3,5A | 230VAC | natynkowy | IP54 | Sentera Controls | SER-1-35L22

    Kod: SER-1-35L22
    Pytanie do produktu
    Cena 221.10 € z VAT
    ( 182.73 € bez VAT )
    344.91 € Zaoszczędź 123.81 €
    oferta ważna do 2026-12-31
    Nie pasuje cena? Zaproponuj własną!
  • Opis

    Transformatorowy regulator prędkości wentylatora z przyciskiem awaryjnym | 3,5A | 230VAC | natynkowy | IP54 | Sentera Controls | SER-1-35L22

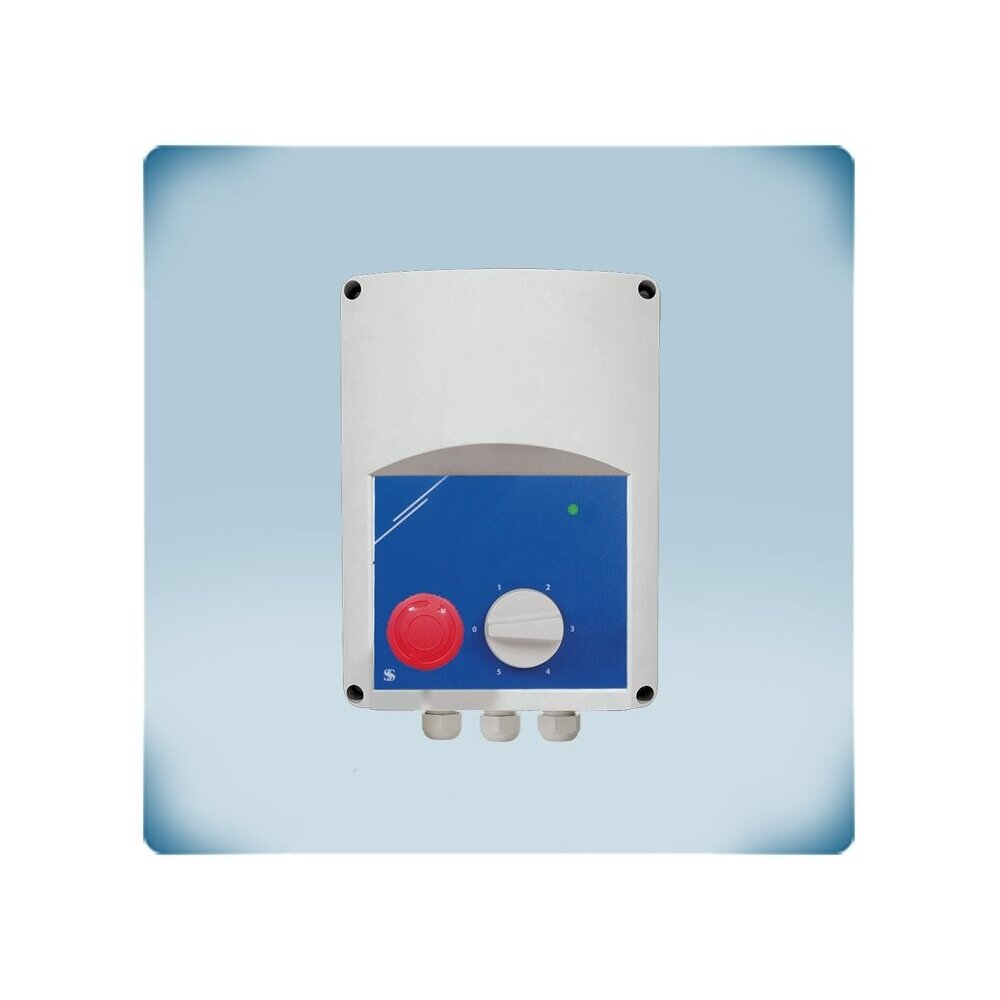

    SER-1-35L22 – transformatorowy regulator prędkości wentylatora Sentera Controls z czerwonym przyciskiem awaryjnym dla jednofazowych silników AC do 3,5 A. Na co dzień prędkość wybiera się pokrętłem 5-pozycyjnym, a po naciśnięciu przycisku awaryjnego (lub zewnętrznego) wentylator załącza się z prędkością maksymalną w celu usunięcia dymu.

    Główna myśl:
    Zwykłe ciche sterowanie wentylacją i szybkie usuwanie dymu jednym naciśnięciem przycisku – np. w kuchni, palarni lub warsztacie. SER-1-35L22 jest przeznaczony do średniej wielkości wentylatorów kanałowych, dachowych lub osiowych (do 3,5 A).
    Przeznaczenie SER-1-35L22:
    Ten model jest przeznaczony do mocniejszych wentylatorów (do 3,5 A) – wentylatorów dachowych lub kanałowych w magazynach, warsztatach, salach lub grupy wentylatorów.
    Maks. prąd silnika
    3,5 A
    Sterowanie
    Pokrętło 5-stopniowe + przycisk awaryjny
    Tryb awaryjny
    Prędkość maksymalna (230 VAC)
    Zabezpieczenie
    IP54, montaż natynkowy

    Zasada działania

    Podłącza się zasilanie 230 VAC (L, N, PE), silnik do wyjścia regulowanego (U, N); wyjście nieregulowane L1 (230 VAC, 2 A) – dla przepustnicy lub urządzenia pomocniczego. Do zacisków RB można podłączyć zewnętrzny przycisk ze stykiem normalnie otwartym (NO).

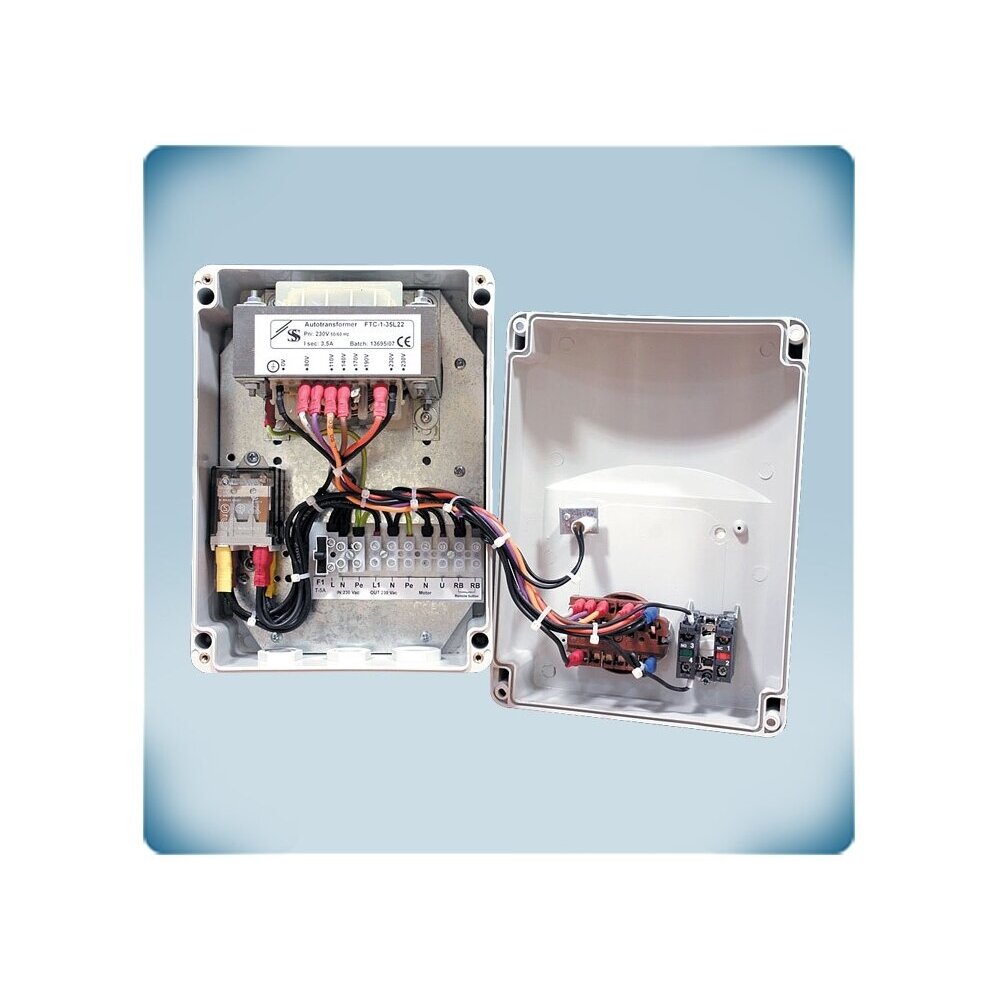

    Wewnątrz – autotransformator z kilkoma odczepami wyjściowymi. Każdy stopień zasila silnik innym, z góry ustalonym napięciem: 0-80-110-140-170-(190)-230 VAC. Regulacja jest stopniowa, nie płynna – prędkość zmienia się stałymi krokami. W pozycjach pokrętła 1–5 na wyjściu jest 80, 110, 140, 170 i 230 VAC; w pozycji 0 silnik i L1 są wyłączone. Odczep 190 V jest dostępny, ale niepodłączony; inne napięcia można wybrać, zmieniając połączenie przewodów.

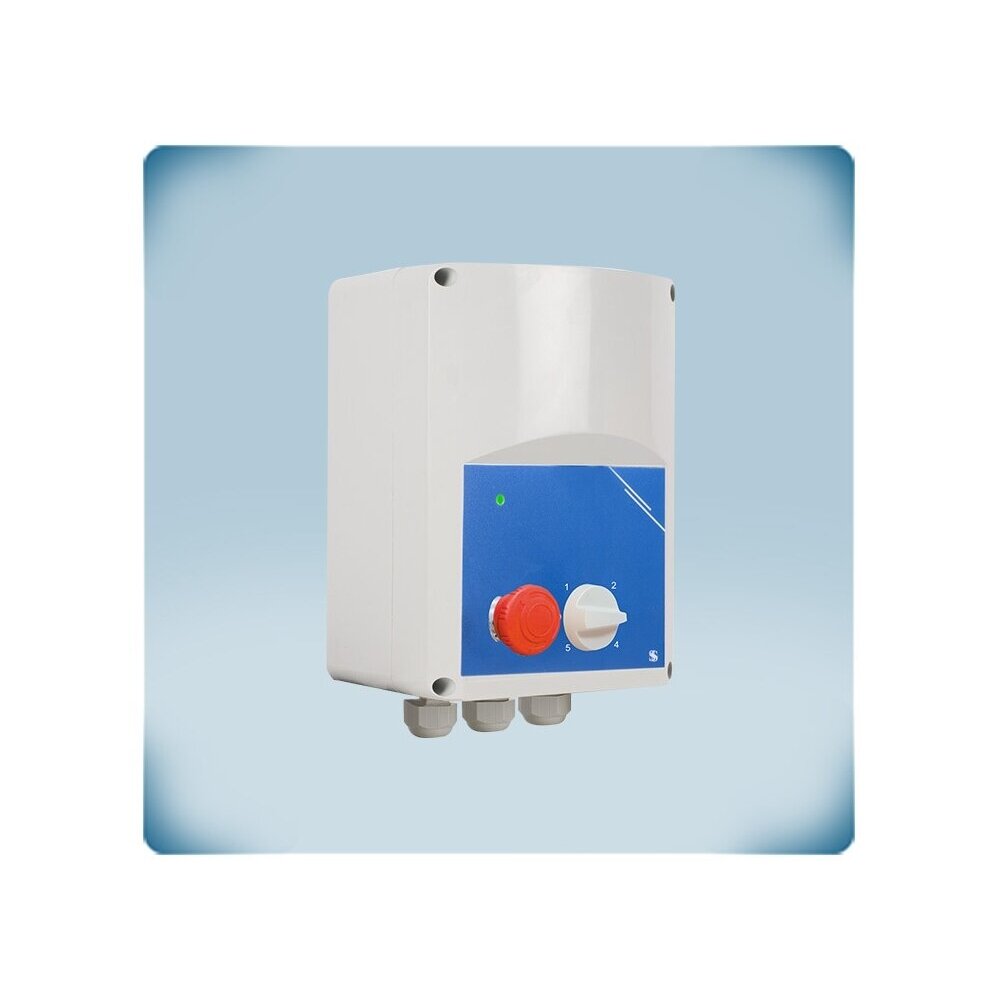

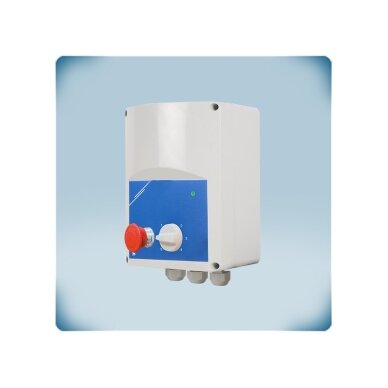

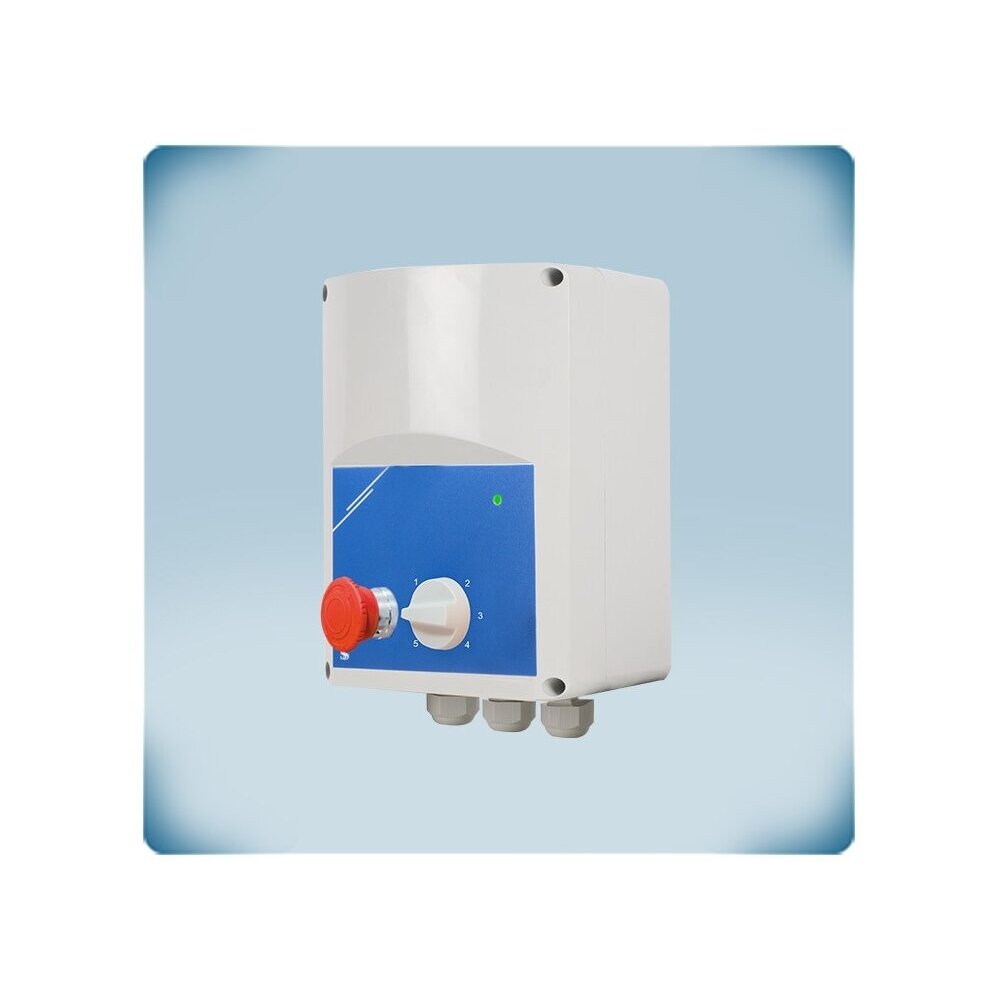

    Po naciśnięciu czerwonego przycisku awaryjnego na obudowie lub zewnętrznego przycisku podłączonego do RB wentylator załącza się z prędkością maksymalną – pomieszczenie zostaje szybko przewietrzone z dymu.

    Napięcie wyjściowe jest sinusoidalne, ponieważ uzyskuje się je transformatorem, a nie przez elektroniczne „cięcie” sinusoidy. Dlatego silnik pracuje cicho, mniej się nagrzewa i nie buczy – regulator transformatorowy nadaje się także do tych silników AC, które z regulatorem elektronicznym (triakowym) wyraźnie buczą przy małej prędkości. Uwaga inżyniera: prędkość asynchronicznego silnika AC obniża się przez zwiększenie poślizgu, dlatego oszczędność energii jest mniejsza niż z wentylatorem EC lub przemiennikiem częstotliwości. Największą zaletą regulacji transformatorowej jest cicha i niezawodna praca silnika na wszystkich stopniach.

    Korzyści SER-1-35L22?
    Codzienne ciche sterowanie wentylacją i maksymalny wyciąg jednym przyciskiem – bez dodatkowych styczników i przekaźników.

    Specyfikacja techniczna

    Typ produktu Transformatorowy regulator prędkości wentylatora z przyciskiem awaryjnym (oddymiania)
    Producent / kod Sentera Controls / SER-1-35L22
    Seria SER-1 (3,5 / 5 / 7,5 A)
    Napięcie zasilania 230 VAC, 50–60 Hz
    Maks. prąd silnika 3,5 A
    Wyjście regulowane (U, N) 0-80-110-140-170-(190)-230 VAC, napięcie sinusoidalne (190 V – niepodłączony)
    Wyjście nieregulowane (L1) 230 VAC, 2 A (w pozycji 0 – wyłączone)
    Sterowanie Pokrętło 5-stopniowe z pozycją OFF
    Tryb awaryjny Czerwony przycisk na obudowie – maksymalna prędkość wentylatora
    Wejście zewnętrznego przycisku (RB) Styk normalnie otwarty (NO)
    Sygnalizacja Zielona dioda – urządzenie załączone
    Bezpiecznik T-5,0 A-H, 5×20 mm
    Obudowa Tworzywo ABS, UL94-V0, szary RAL 7035
    Stopień ochrony IP54 (EN 60529), tylko do użytku wewnątrz pomieszczeń
    Środowisko pracy -20…+35 °C, 5–95 % rH bez kondensacji
    Wymiary A / B / C / D / E 170 / 255 / 140 / 155 / 194 mm (wg rysunku z karty katalogowej)
    Masa 5,00 kg netto / 5,20 kg brutto
    Wymiary opakowania 262×180×160 mm
    Zgodność LVD 2014/35/UE, EMC 2014/30/UE (EN 61326), RoHS 2011/65/UE, WEEE 2012/19/UE

    Dokumentacja producenta

    ✔ Polecane przez Elektrotechnikos sprendimai

    Oryginalna dokumentacja producenta – dane techniczne, schematy podłączeń i instrukcje montażu.

    Główne funkcje

    • Czerwony przycisk awaryjny – jednym naciśnięciem wentylator zostaje załączony z maksymalną prędkością.
    • Wejście zewnętrznego przycisku RB (NO) – tryb awaryjny można załączyć również z innego miejsca.
    • 5 stopni prędkości i OFF – codzienne sterowanie wentylacją pokrętłem.
    • Sinusoidalne napięcie wyjściowe – cicha praca silnika.
    • Wyjście nieregulowane L1 (2 A) – dla siłownika przepustnicy lub innego urządzenia.

    Gdzie jest stosowany?

    • Kuchnie, kawiarnie, restauracje
    • Palarnie i pokoje wypoczynkowe
    • Warsztaty (spawanie, opary lutownicze)
    • Garaże i pomieszczenia techniczne
    • Wentylatory z jednofazowymi silnikami AC

    Praca według potrzeb

    Dla elektryka.
    Tryb awaryjny bez dodatkowych styczników; przycisk zewnętrzny – bezpośrednio do RB.
    Dla instalatora wentylacji.
    Ciche sterowanie stopniowe i szybki maksymalny wywiew w jednym urządzeniu.
    Dla użytkownika.
    Czytelne pokrętło i czerwony przycisk – intuicyjna obsługa.

    Przewodnik zastosowań: jak jest używany w praktyce

    Typowe zastosowania SER-1-35L22:

    Obiekt Co się podłącza Rezultat Uwaga instalatora
    Kuchnia lub kawiarnia Wentylator wywiewny → U, N Na co dzień – wymagana prędkość, przy przypaleniu – maksymalna jednym przyciskiem Prąd znamionowy silnika ≤ 3,5 A
    Palarnia Zewnętrzny przycisk przy drzwiach → RB Dym usuwany jest szybko, przycisk jest łatwo dostępny Stosuj przycisk ze stykiem NO
    Warsztaty spawalnicze Wentylator → U, N; przepustnica → L1 Maksymalny wyciąg podczas spawania Obciążenie L1 – do 2 A
    Garaż Wentylator → U, N Po uruchomieniu silnika – szybkie przewietrzenie Regulator przeznaczony jest tylko do pomieszczeń

    Jak dobrać prąd regulatora

    Prąd znamionowy silnika (silników) Zalecany model
    do 3,5 A SER-1-35L22 (3,5 A) ← ten model
    3,5–5 A SER-1-50L22 (5 A)
    5–7,5 A SER-1-75L22 (7,5 A)
    Zasada: prąd maks. regulatora ≥ prąd znamionowy silnika (patrz tabliczka znamionowa silnika). Przy podłączaniu kilku wentylatorów – silniki tego samego typu, ich prądy znamionowe zsumuj.
    Kiedy wybrać inne rozwiązanie: nie jest potrzebny przycisk awaryjny – STR-1; TK i automatyczny restart – STRA1; sterowanie sygnałem 0-10 VDC – STVS1; Modbus RTU – RTVS8; przełączanie prędkości zewnętrznym przełącznikiem – RTR-1; do silnika trójfazowego – STR-4.

    Zalety

    • Czerwony przycisk awaryjny – prędkość maksymalna
    • Wejście zewnętrznego przycisku NO (RB)
    • Sinusoidalne napięcie wyjściowe – cicha praca
    • 5 stopni prędkości i OFF
    • Wyjście nieregulowane L1 (2 A)
    • Obudowa IP54

    Wady / ograniczenia

    • Regulacja stopniowa, nie płynna
    • W karcie technicznej nie podano zgodności z normami dla pożarowych systemów oddymiania – nie jest to certyfikowane urządzenie przeciwpożarowe
    • Brak zabezpieczenia TK, wejścia 0-10 VDC i Modbus
    • Większa masa niż regulatorów elektronicznych (5,00 kg netto)
    • Tylko do jednofazowych silników AC, tylko wewnątrz pomieszczeń (do +35 °C)

    Uwagi dotyczące bezpieczeństwa i montażu

    • Montaż i podłączenie wykonuje wykwalifikowany elektryk po odłączeniu zasilania.
    • Koniecznie podłącz przewód ochronny (PE).
    • Prąd znamionowy silnika (lub suma prądów kilku silników) nie może przekraczać 3,5 A; bezpiecznik wymieniaj wyłącznie na bezpiecznik tego samego typu i o tej samej wartości znamionowej.
    • Regulator przeznaczony jest tylko dla jednofazowych silników AC regulowanych napięciem; nie nadaje się do wentylatorów EC ani silników trójfazowych.
    • Regulator nie jest certyfikowanym urządzeniem przeciwpożarowym do oddymiania – w systemach przeciwpożarowych budynków stosuj rozwiązania przewidziane w projekcie.
    • Do RB podłącza się tylko przycisk ze stykiem normalnie otwartym (NO).
    • Przeznaczony wyłącznie do użytku wewnątrz pomieszczeń (-20…+35 °C).

    Szybki przewodnik doboru

    3,5 A
    230 VAC
    Przycisk awaryjny
    Napięcie sinusoidalne
    IP54
    Sprawdza się, gdy potrzebne jest:
    • cichego stopniowego sterowania wentylatorem AC do 3,5 A;
    • szybkiego maksymalnego wywiewu jednym przyciskiem;
    • podłączenia zewnętrznego przycisku awaryjnego.
    Sprawdź przed użyciem:
    • prąd znamionowy silnika;
    • czy potrzebny jest przycisk zewnętrzny (styk NO) i jego lokalizacja;
    • czy w obiekcie nie obowiązują wymagania dla przeciwpożarowych urządzeń oddymiających.
    Ważne przypomnienie: SER-1-35L22 – to regulator wentylacji z przyciskiem prędkości maksymalnej, a nie certyfikowane urządzenie przeciwpożarowe; nie steruje wentylatorami EC ani silnikami trójfazowymi.

    FAQ

    Co robi czerwony przycisk?
    Załącza wentylator z maksymalną prędkością – do szybkiego usunięcia dymu lub zapachów.
    Czy można podłączyć przycisk w innym miejscu?
    Tak, do zacisków RB podłącza się zewnętrzny przycisk ze stykiem normalnie otwartym (NO).
    Jakie są stopnie prędkości?
    W pozycjach 1–5: 80, 110, 140, 170 i 230 VAC; odczep 190 V jest dostępny, ale niepodłączony.
    Czy nadaje się do pożarowego systemu oddymiania?
    W karcie technicznej nie podano takiej zgodności – w systemach przeciwpożarowych stosuj certyfikowane urządzenia przewidziane w projekcie.
    Czy można podłączyć kilka wentylatorów?
    Tak, jeśli ich łączny prąd znamionowy nie przekracza 3,5 A.

    Transformatorowy regulator prędkości wentylatora z przyciskiem awaryjnym | 3,5A | 230VAC | natynkowy | IP54 | Sentera Controls | SER-1-35L22

    Sentera SER-1-35L22 – transformatorowy regulator prędkości wentylatora z awaryjnym przyciskiem oddymiania do 3,5 A, 230 VAC, 5 stopni, wejście przycisku zewnętrznego, napięcie sinusoidalne, IP54.
