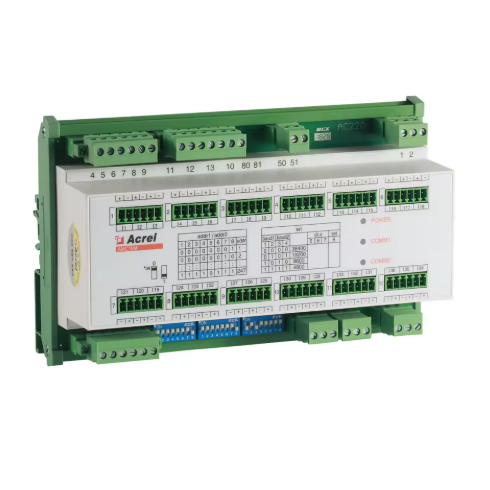

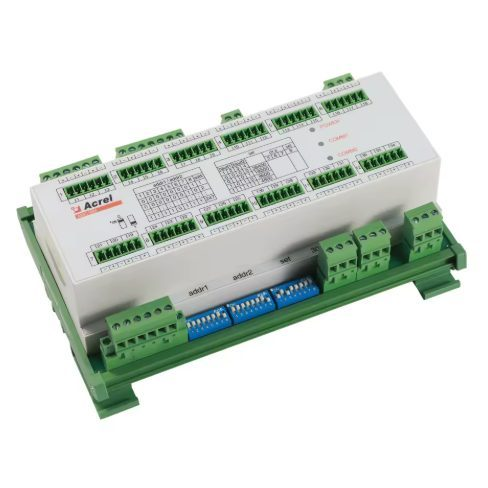

Trójfazowy wielokanałowy licznik energii elektrycznej | 36 obwodów | montaż na szynie DIN | RS485 Modbus | z przekładnikami prądowymi (CT)

Specyfikacja techniczna

Typ: wielokanałowy licznik energii elektrycznej
Fazy: trójfazowy (wejście)
Obwody wyjściowe: 12 trójfazowych lub 36 jednofazowych
Kanały wejściowe: 2 trójfazowe
Specyfikacja CT:
Wejście: **A / 5A
Wyjście: **A / 20mA
Parametry pomiarowe: Napięcie (V); Prąd (A); Energia (kWh); Częstotliwość (Hz)
Zakres energii: 0 – 999 999 999
Klasa dokładności: 0.5
Napięcie pomocnicze: AC 85–265V / DC 100–350V
Częstotliwość: 45–60 Hz
Komunikacja: RS485 (Modbus-RTU)
Wyświetlacz: analogowy + cyfrowy
Montaż: szyna DIN (35 mm) lub ścienny
Wymiary: 194 × 124 × 88 mm
Temperatura pracy: -15°C … +55°C
Wilgotność: ≤93%

Funkcje

Wielokanałowy pomiar energii – jednym urządzeniem można monitorować do 36 obwodów, dzięki czemu nie ma potrzeby stosowania wielu liczników
Dokładny pomiar energii (kWh) – zapewnia wiarygodne dane do analizy zużycia energii i rozliczania kosztów
Obsługa sieci jedno- i trójfazowych – elastyczne zastosowanie w różnych instalacjach elektrycznych
Komunikacja RS485 / Modbus-RTU – umożliwia integrację z systemami BMS, SCADA i innymi systemami sterowania
Monitorowanie parametrów w czasie rzeczywistym – wyświetla napięcie, prąd, częstotliwość i inne istotne parametry
Pomiar przez przekładniki prądowe (CT) – bezpieczny i dokładny pomiar dużych prądów
Wyświetlacz kombinowany (analogowy + cyfrowy) – czytelna i wygodna prezentacja danych
Montaż na szynie DIN – szybka i standardowa instalacja w rozdzielnicach
Analiza poszczególnych linii – umożliwia identyfikację strat energii lub przeciążeń
Optymalizacja zarządzania energią – pomaga efektywnie rozdzielać obciążenia i redukować koszty

Zastosowanie

Dla użytkownika domowego (zaawansowanego): analiza instalacji fotowoltaicznych lub większych domów, monitorowanie poszczególnych obwodów (np. ogrzewanie, ładowanie EV), optymalizacja i oszczędzanie energii
W przemyśle / dla inżyniera: monitoring energii w centrach danych (IDC), analiza zużycia energii w liniach produkcyjnych, kontrola dystrybucji energii w rozdzielnicach, integracja z systemami SCADA / BMS
Dla elektryka: budowa rozdzielnic z pomiarem energii, instalacja systemów CT, tworzenie „inteligentnych” rozdzielnic dla klientów, szybki montaż na szynie DIN
Dla obiektów komercyjnych: kontrola energii w biurach i centrach handlowych, rozliczanie energii najemców, podział kosztów energii

Zastosowanie praktyczne

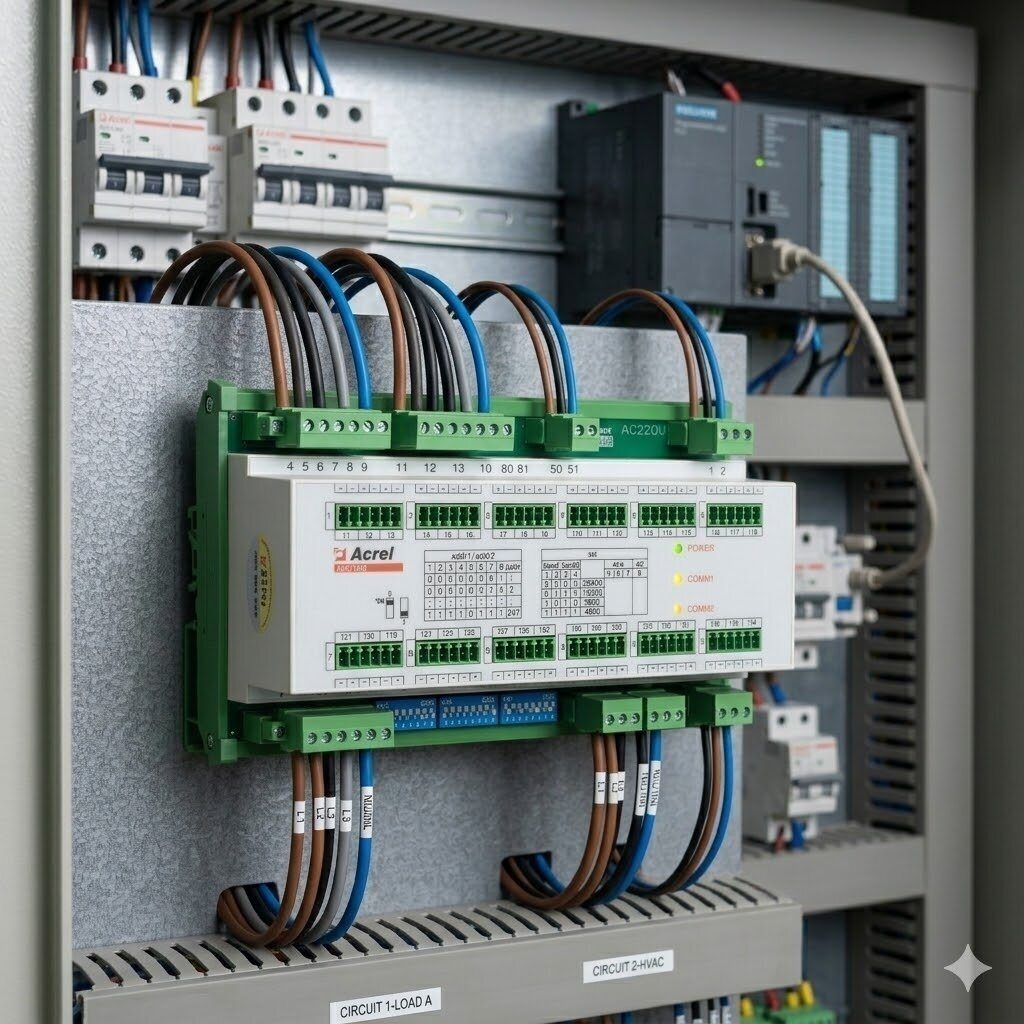

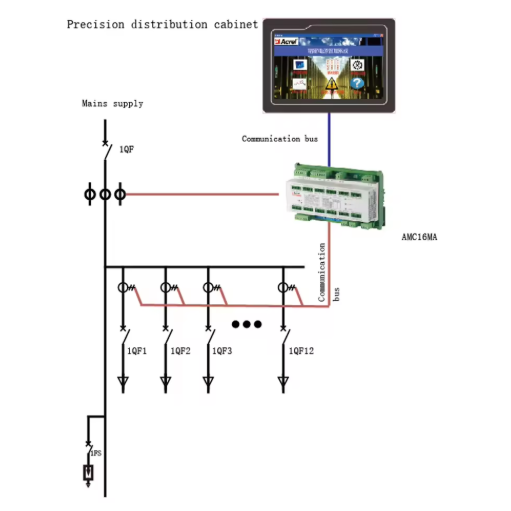

W rozdzielnicach – jednym urządzeniem monitorowane są wszystkie obwody wyjściowe, co pozwala łatwo określić największe zużycie energii
W budynkach komercyjnych – umożliwia podział kosztów energii według stref lub najemców
W produkcji – pomaga identyfikować przeciążone linie i optymalizować pracę urządzeń
W centrach danych (IDC) – dokładne monitorowanie zużycia energii przez serwery i urządzenia
W systemach PV i energetycznych – analiza rozdziału energii pomiędzy odbiorców

Zalety

Jedno urządzenie – do 36 obwodów
Wysoka dokładność (klasa 0.5)
Integracja RS485 / Modbus
Odpowiedni dla instalacji jedno- i trójfazowych
Profesjonalne rozwiązanie dla dużych obiektów
Montaż DIN – łatwa instalacja

Wady

Wymaga przekładników prądowych (CT)
Bardziej skomplikowane podłączenie (nie dla początkujących)
Wymaga dodatkowego systemu (BMS/SCADA) do pełnego wykorzystania

Ile obwodów może monitorować urządzenie?

Do 36 jednofazowych lub 12 trójfazowych obwodów.

Czy wymagane są przekładniki prądowe (CT)?

Tak, pomiary wykonywane są przez CT, dlatego są one niezbędne.

Czy można podłączyć do systemu automatyki?

Tak, przez RS485 (Modbus-RTU) można zintegrować z systemami SCADA lub BMS.

Co można mierzyć?

Napięcie, prąd, energię (kWh), częstotliwość i inne parametry.

Jak montowane jest urządzenie?

Na szynie DIN lub na ścianie.
