  • Nowość   Trójfazowy przekaźnik kontroli napięcia i prądu | nadnapięcie | podnapięcie | kolejność faz | asymetria faz | nadprąd | 63 A | 3×230/400 V | DIN | TEXO-63A
    Nowość   Trójfazowy przekaźnik kontroli napięcia i prądu | nadnapięcie | podnapięcie | kolejność faz | asymetria faz | nadprąd | 63 A | 3×230/400 V | DIN | TEXO-63A 1

    Trójfazowy przekaźnik kontroli napięcia i prądu | nadnapięcie | podnapięcie | kolejność faz | asymetria faz | nadprąd | 63 A | 3×230/400 V | DIN | TEXO-63A

    Kod: TEXO-63A
    Pytanie do produktu
    Cena 135.15 € z VAT
    ( 111.69 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    Trójfazowy (3F+N) przekaźnik kontroli napięcia i prądu do 63 A: nadnapięcie, podnapięcie, kolejność faz, asymetria, nadprąd. Regulowane progi, automatyczny powrót zasilania, tryby SYN/ASY.

  • Opis

    Trójfazowy przekaźnik kontroli napięcia i prądu | nadnapięcie | podnapięcie | kolejność faz | asymetria faz | nadprąd | 63 A | 3×230/400 V | DIN | TEXO-63A

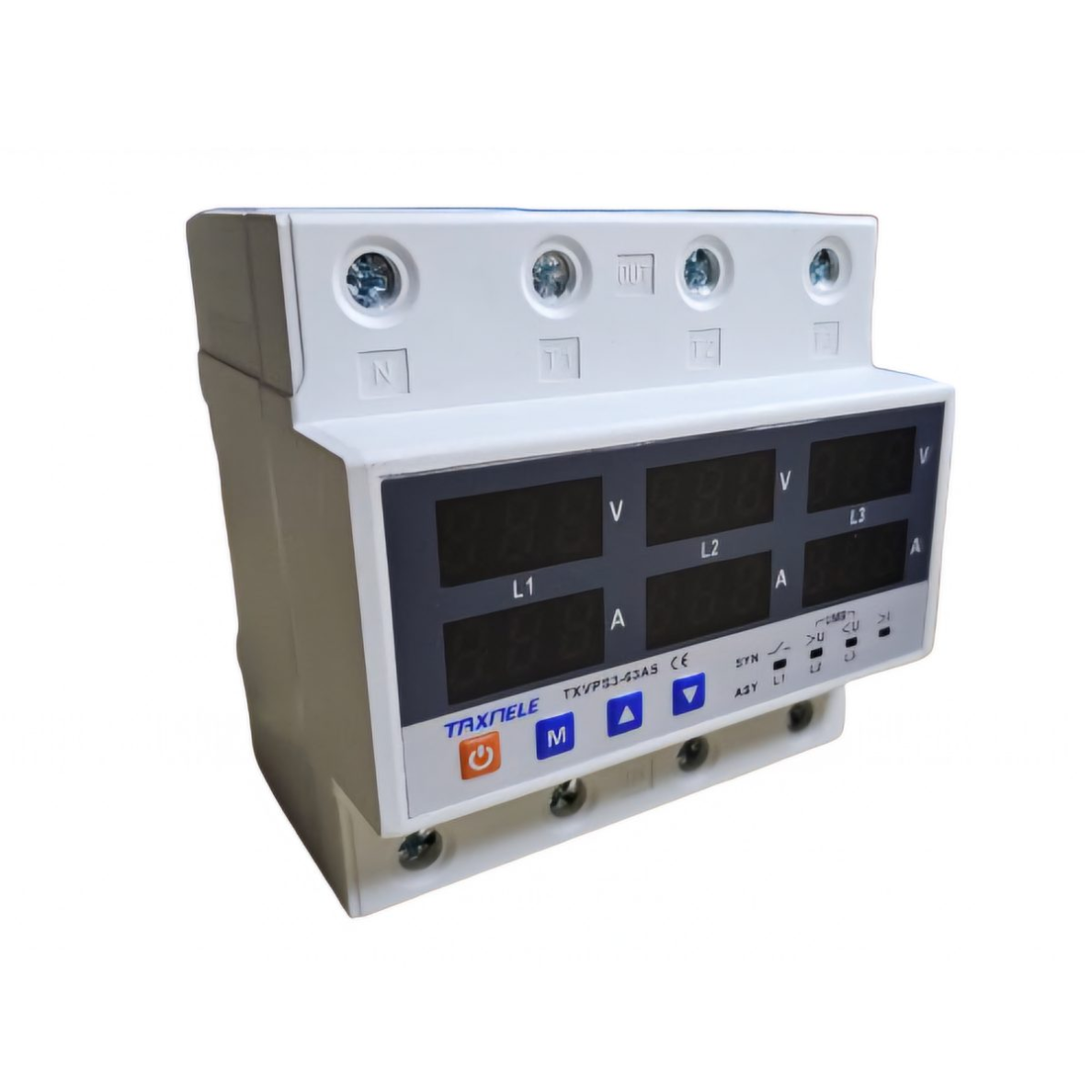

    TEXO-63A to modułowy cyfrowy przekaźnik zabezpieczający do sieci trójfazowej 3F+N. Stale mierzy napięcie i prąd każdej fazy, w stanie zagrożenia sam odłącza obciążenie do 63 A, a po powrocie parametrów do normy ponownie je załącza z ustawioną zwłoką.

    Najważniejsze:
    W jednym module DIN połączono pięć zabezpieczeń, które zwykle wymagałyby osobnych przekaźników: nadnapięciowe, podnapięciowe, kolejności faz, asymetrii faz i nadprądowe. Każdy próg, zwłokę i czas zadziałania można regulować, dlatego przekaźnik sprawdzi się zarówno na przyłączu domu, jak i przy urządzeniach trójfazowych – pompach, sprężarkach, pompach ciepła.
    ELSprendimai poleca:
    Polecamy ten przekaźnik do każdej rozdzielnicy trójfazowej, w której liczy się jakość i porządek. To niezawodna ochrona nie tylko przed zakłóceniami napięcia, ale też przed nadmiernym prądem – w jednym module:
    nadnapięciepodnapięciekolejność fazasymetrianadprąd
    Obciążenie
    do 63 A (regulacja 1–63 A)
    Sieć
    3F+N, 3×230/400 V AC
    Zabezpieczenia
    U↑, U↓, kolejność faz, asymetria, I↑
    Tryby pracy
    SYN / ASY

    Zasada działania

    Przekaźnik montuje się w rozdzielnicy na szynie DIN 35 mm za wyłącznikiem głównym. Przechodzą przez niego wszystkie trzy fazy i przewód neutralny, dzięki czemu urządzenie mierzy w czasie rzeczywistym napięcie (L–N) i prąd każdej fazy.

    Jeśli napięcie przekroczy górny próg, spadnie poniżej dolnego, różnica napięć fazowych stanie się zbyt duża, kolejność faz będzie nieprawidłowa lub prąd przekroczy nastawę, przekaźnik odłączy obciążenie po ustawionym czasie zadziałania (0,1–30 s). Krótkotrwałe wahania nie powodują zbędnych wyłączeń.

    Po powrocie parametrów do normy przekaźnik automatycznie załącza obciążenie po zwłoce powrotu (1–500 s). Po zadziałaniu nadprądowym można ograniczyć liczbę automatycznych ponownych załączeń (1–20) lub je wyłączyć, aby awarię najpierw sprawdził człowiek.

    Dlaczego TEXO-63A?
    Chroni urządzenia przed najczęstszymi problemami sieci trójfazowej – nadnapięciem przy przerwie w przewodzie neutralnym, zanikiem fazy, zamienionymi fazami po pracach w sieci i przeciążeniem – i sam przywraca zasilanie bez udziału człowieka.

    Specyfikacja techniczna

    Typ produktu Modułowy cyfrowy trójfazowy przekaźnik kontroli napięcia i prądu
    Kod TEXO-63A
    Sieć Trójfazowa prądu przemiennego, 3F+N, 3×230/400 V
    Maksymalny prąd obciążenia 63 A
    Montaż Szyna DIN 35 mm
    P1 – zwłoka załączenia 1–500 s
    U1 – próg nadnapięcia 230–300 V
    U2 – wartość powrotu po nadnapięciu 220–295 V
    U3 – zwłoka powrotu po nadnapięciu 1–500 s
    U4 – czas zadziałania przy nadnapięciu 0,1–30 s
    U5 – próg podnapięcia 140–210 V
    U6 – wartość powrotu po podnapięciu 145–215 V
    U7 – zwłoka powrotu po podnapięciu 1–500 s
    U8 – czas zadziałania przy podnapięciu 0,1–30 s
    U9 – korekta pomiaru napięcia −9,5…+9,5 %
    U10 – próg asymetrii faz 20–99 V
    U11 – wartość powrotu po asymetrii 15–94 V
    U12 – kontrola kolejności faz Wł. / wył.
    C1 – próg nadprądowy 1–63 A lub wył.
    C2 – zwłoka powrotu po nadprądzie 1–500 s
    C3 – czas zadziałania nadprądowego 0,1–30 s
    C4 – korekta pomiaru prądu −9,5…+9,5 %
    C5 – liczba ponownych załączeń po nadprądzie 1–20 lub wył.
    Tryb pracy SYN (synchroniczny) / ASY (asynchroniczny)

    Główne funkcje

    • Zabezpieczenie nadnapięciowe – odłącza obciążenie, gdy np. po przerwie w przewodzie neutralnym napięcie fazowe wzrasta do niebezpiecznego poziomu.
    • Zabezpieczenie podnapięciowe – nie pozwala silnikom i sprężarkom pracować przy zbyt niskim napięciu, przez które się przegrzewają.
    • Kontrola kolejności faz – nie pozwala silnikowi trójfazowemu uruchomić się w przeciwnym kierunku po naprawie sieci lub przełączeniach.
    • Kontrola asymetrii faz – odłącza, gdy różnica napięć fazowych przekroczy ustawiony próg, w tym przy zaniku fazy.
    • Zabezpieczenie nadprądowe 1–63 A – regulowany próg pozwala ograniczyć obciążenie konkretnego odbiornika lub przyłącza.
    • Automatyczny powrót ze zwłoką – zasilanie wraca samo, a zwłoka zapobiega jednoczesnemu rozruchowi wszystkich urządzeń.
    • Tryby SYN / ASY – można wybrać, czy przy awarii jednej fazy odłączać wszystkie trzy, czy tylko uszkodzoną (zgodnie z instrukcją producenta).

    Gdzie stosować?

    • Trójfazowe przyłącza domów i gospodarstw zasilanych liniami napowietrznymi
    • Rozdzielnice pomp głębinowych, kanalizacyjnych i nawadniających
    • Zasilanie pomp ciepła, kotłowni i central wentylacyjnych
    • Sprężarki, obrabiarki i wyposażenie warsztatów
    • Budynki gospodarcze, fermy, suszarnie zboża
    • Lokale usługowe, małe hale produkcyjne
    • Obiekty zasilane z agregatu lub niestabilnej sieci

    Zastosowanie według potrzeb

    Dla właściciela domu.
    Chroni sprzęt AGD i pompę przed skokami napięcia na linii napowietrznej, a zasilanie wraca samo, nawet gdy nikogo nie ma w domu.
    Dla elektryka instalatora.
    Jeden przekaźnik zamiast kilku – mniej miejsca w rozdzielnicy, mniej przewodów i jedno miejsce na wszystkie nastawy zabezpieczeń.
    Dla kierownika gospodarstwa lub warsztatu.
    Kontrola kolejności i asymetrii faz chroni drogie silniki trójfazowe przed spaleniem i przestojami.

    Przykład praktyczny

    Jeśli na wiejskiej linii napowietrznej zaniknie jedna faza, pompa głębinowa próbowałaby dalej pracować na dwóch fazach i w ciągu kilku minut by się przegrzała. Z TEXO-63A przekaźnik wykrywa asymetrię, w ustawionym czasie odłącza obciążenie, a po naprawie linii przez operatora sieci automatycznie przywraca zasilanie z wybraną zwłoką (np. 60 s).

    Zalety

    • Pięć zabezpieczeń w jednym module
    • Wszystkie progi i zwłoki regulowane
    • Łączy obciążenie do 63 A bezpośrednio, bez stycznika
    • Automatyczny powrót z regulowaną zwłoką
    • Ograniczona liczba ponownych załączeń po nadprądzie
    • Korekta pomiaru napięcia i prądu

    Wady / ograniczenia

    • Nie jest ogranicznikiem przepięć – nie chroni przed impulsami piorunowymi (wymagany SPD T1/T2)
    • Nie zastępuje wyłącznika nadprądowego – nie wyłącza zwarć
    • Wymagany przewód neutralny – nie nadaje się do sieci bez N (3F)
    • Obciążenie powyżej 63 A wymaga stycznika lub mocniejszego modelu

    Uwagi dotyczące bezpieczeństwa i montażu

    • Montaż i podłączenie wykonuje wykwalifikowany elektryk przy odłączonym napięciu.
    • Przed przekaźnikiem należy obowiązkowo zainstalować wyłącznik nadprądowy lub bezpieczniki dobrane do przekroju kabla i nie większe niż 63 A.
    • Przekrój przewodów dobierz do rzeczywistego prądu obciążenia, zaciski dokręć prawidłowo.
    • Przed załączeniem obciążenia ustaw progi, zwłoki i tryb pracy zgodnie z wymaganiami urządzenia.
    • Dla silników trójfazowych stosuj tryb, w którym przy awarii fazy odłączane są wszystkie trzy.
    • Nie ustawiaj progu nadprądowego wyżej, niż dopuszcza kabel lub urządzenie.

    Szybki przewodnik wyboru

    3F+N | 3×230/400 V
    do 63 A
    U↑ | U↓ | kolejność | asymetria | I↑
    Szyna DIN
    Sprawdzi się, gdy trzeba:
    • chronić przyłącze trójfazowe lub urządzenie przed zakłóceniami napięcia;
    • chronić silniki przed zanikiem fazy i błędną kolejnością faz;
    • automatycznie przywracać zasilanie bez udziału człowieka.
    Sprawdź przed użyciem:
    • czy w sieci jest przewód neutralny (N);
    • czy rzeczywiste obciążenie nie przekracza 63 A;
    • czy w rozdzielnicy jest miejsce i wyłącznik zabezpieczający przed przekaźnikiem.
    Ważne: przekaźnik nie zastępuje wyłącznika nadprądowego, wyłącznika różnicowoprądowego ani ogranicznika przepięć – uzupełnia je.

    FAQ

    Czy ten przekaźnik chroni przed piorunem?
    Nie – przed przepięciami impulsowymi chronią ograniczniki przepięć T1/T2, a ten przekaźnik reaguje na długotrwałe odchylenia napięcia.
    Czy można go stosować w sieci jednofazowej?
    Nie, przekaźnik jest przeznaczony do sieci trójfazowej 3F+N.
    Czy potrzebny jest stycznik?
    Obciążenie do 63 A przekaźnik łączy bezpośrednio; większe obciążenie wymaga stycznika.
    Czy zasilanie wraca automatycznie?
    Tak, po powrocie parametrów do normy – z ustawioną zwłoką 1–500 s.

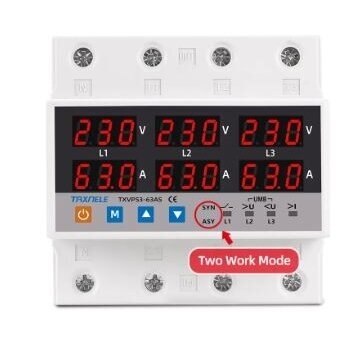

    Czym różnią się tryby SYN i ASY?
    SYN odłącza wszystkie trzy fazy razem (dla silników), ASY tylko uszkodzoną fazę (dla odbiorników jednofazowych).
    Czy zastępuje wyłącznik nadprądowy?
    Nie, przed przekaźnikiem zawsze musi być wyłącznik nadprądowy lub bezpieczniki.

    Trójfazowy przekaźnik kontroli napięcia i prądu TEXO-63A

    Modułowy przekaźnik zabezpieczający 63 A do sieci 3F+N z zabezpieczeniem nadnapięciowym, podnapięciowym, kontrolą kolejności i asymetrii faz oraz nadprądowym, regulowanymi progami i automatycznym przywracaniem zasilania – dla domów, pomp, pomp ciepła i urządzeń trójfazowych.
