  • Nowość   Uchwyt do przewodu | kabla | samoprzylepny | podstawa 16x15,4mm | otwór 10,1x6,7mm | czarny| 100 szt.
    Nowość   Uchwyt do przewodu | kabla | samoprzylepny | podstawa 16x15,4mm | otwór 10,1x6,7mm | czarny| 100 szt. 1
    Nowość   Uchwyt do przewodu | kabla | samoprzylepny | podstawa 16x15,4mm | otwór 10,1x6,7mm | czarny| 100 szt. 2

    Uchwyt do przewodu | kabla | samoprzylepny | podstawa 16x15,4mm | otwór 10,1x6,7mm | czarny| 100 szt.

    Kod: ES-NCA-10.2B
    Pytanie do produktu
    Cena 8.93 € z VAT
    ( 7.38 € bez VAT )
    Nie pasuje cena? Zaproponuj własną!

    Samoprzylepny uchwyt kablowy jest przeznaczony do estetycznego mocowania i prowadzenia przewodów oraz kabli na gładkich powierzchniach. Samoprzylepna podstawa umożliwia szybki montaż bez wiercenia i używania śrub, a kompaktowa konstrukcja sprawdza się w rozdzielnicach elektrycznych, obudowach urządzeń elektronicznych, meblach, sprzęcie biurowym oraz innych instalacjach wewnętrznych. Uchwyt wykonano z wytrzymałego poliamidu PA66, posiada klasę palności UL94 V-2 i jest przystosowany do pracy w temperaturze od –20 °C do +120 °C.

  • Opis

    Samoprzylepny uchwyt kablowy – płaski, czarny, PA66, 16 × 15,4 mm

    Samoprzylepny uchwyt kablowy przeznaczony jest do estetycznego mocowania przewodów i kabli do gładkich powierzchni. Płaska konstrukcja pomaga prowadzić kabel w wymaganym kierunku, ogranicza luźno zwisające przewody i pozwala uporządkować instalację w rozdzielnicach elektrycznych, obudowach, urządzeniach, meblach i innych konstrukcjach technicznych.

    Uchwyt wykonany jest z poliamidu PA66, znanego również jako nylon 66. Od spodu znajduje się podstawa samoprzylepna, dzięki czemu podczas montażu nie ma potrzeby wiercenia otworów ani stosowania dodatkowych wkrętów. Po usunięciu folii ochronnej uchwyt należy docisnąć do czystej, suchej i gładkiej powierzchni.

    Wygięta część mocująca pomaga utrzymać kabel wewnątrz uchwytu, a kompaktowe wymiary zewnętrzne 16 × 15,4 mm pozwalają stosować produkt w miejscach o ograniczonej przestrzeni.

    Montaż bez wiercenia:
    Samoprzylepna podstawa umożliwia zamocowanie uchwytu bez wkrętów, nitów i dodatkowych elementów mocujących. Jest to szczególnie wygodne podczas montażu na panelach, obudowach z tworzywa sztucznego, meblach i innych powierzchniach, na których wiercenie jest niemożliwe lub niewskazane.
    Ważna informacja dotycząca przyczepności:
    Siła połączenia klejowego zależy od materiału powierzchni, jej czystości, gładkości, temperatury, ciężaru kabla oraz obciążenia mechanicznego. Najlepszą przyczepność uzyskuje się na gładkiej, suchej, odtłuszczonej i wolnej od kurzu powierzchni.
    Nie jest przeznaczony do dużych obciążeń:
    Uchwyt przeznaczony jest do organizowania i podtrzymywania kabli, jednak nie powinien być stosowany jako główny sposób mocowania ciężkich kabli, ruchomych wiązek przewodów lub elementów mających znaczenie dla bezpieczeństwa. Przy większych obciążeniach należy zastosować mocowanie mechaniczne.
    Typ produktu
    Płaski uchwyt kablowy
    Mocowanie
    Samoprzylepne
    Materiał
    PA66
    Kolor
    Czarny
    Wymiary zewnętrzne
    16 × 15,4 mm
    Wysokość otworu wewnętrznego
    7 mm
    Temperatura pracy
    −20...+120 °C
    Klasa palności
    UL94 V-2

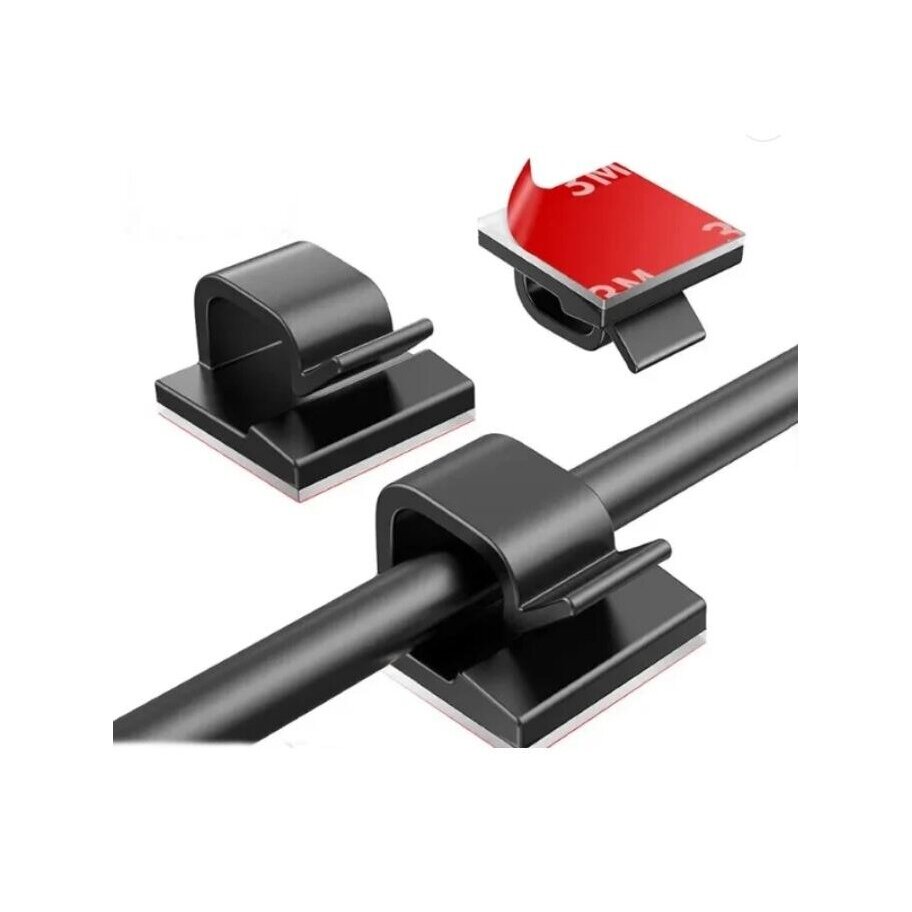

    Płaska konstrukcja mocowania kabla

    Uchwyt ma płaską konstrukcję o niskim profilu, dzięki czemu po zamontowaniu tylko nieznacznie wystaje ponad powierzchnię montażową. Kabel umieszcza się w otworze i utrzymywany jest pod wygiętą górną częścią uchwytu.

    Boczny element mocujący pomaga ograniczyć ryzyko przypadkowego wysunięcia się kabla z uchwytu. Jednocześnie przewód można zamocować bez używania dodatkowej opaski kablowej.

    Zalety konstrukcji:
    • Kompaktowy profil uchwytu.
    • Nie wymaga dodatkowej opaski kablowej.
    • Przeznaczony do prowadzenia małych przewodów i kabli.

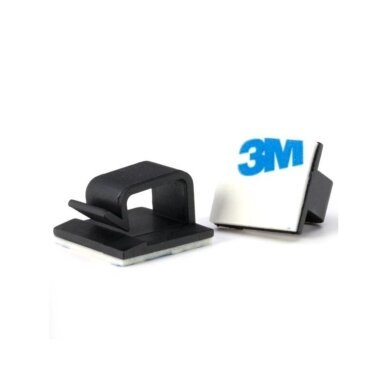

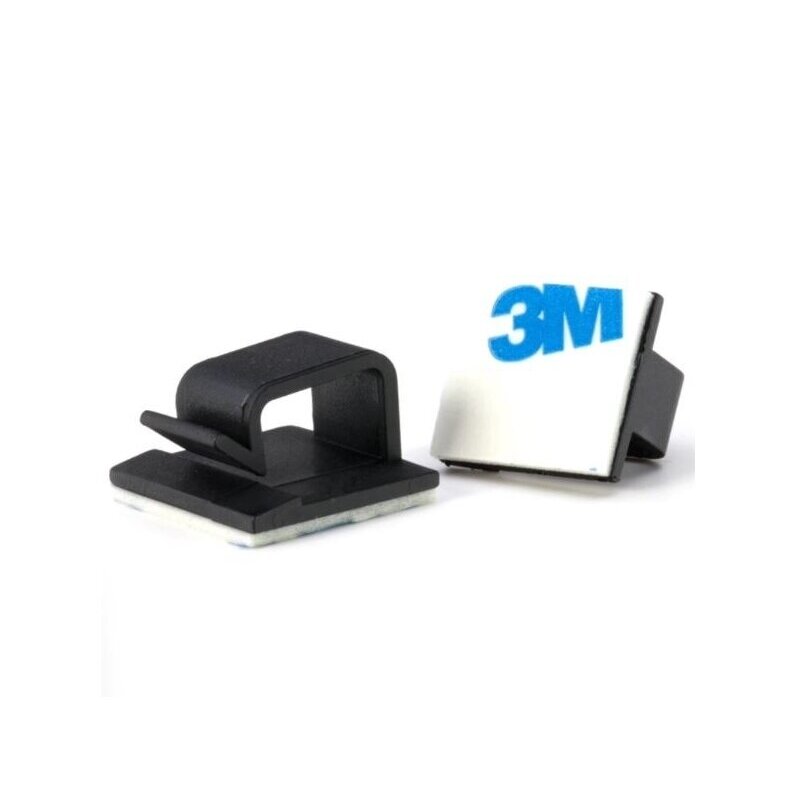

    Samoprzylepna podstawa

    Od spodu uchwytu znajduje się warstwa klejąca zabezpieczona folią ochronną. Przed montażem należy usunąć folię i docisnąć uchwyt do przygotowanej powierzchni.

    Ten sposób montażu pozwala szybko utworzyć trasę prowadzenia kabla bez wykonywania dodatkowych otworów montażowych. Uchwyty można rozmieszczać w kilku punktach, aby prowadzić kabel prosto, pod kątem lub wokół elementów konstrukcyjnych.

    Przygotowanie powierzchni:
    Przed przyklejeniem uchwytu powierzchnię należy oczyścić z kurzu, tłuszczu, wilgoci, silikonu, oleju i innych zanieczyszczeń, które mogą zmniejszyć przyczepność. Nie należy przyklejać uchwytu do łuszczącej się farby, bardzo szorstkich lub wilgotnych powierzchni.

    Konstrukcja z poliamidu PA66

    Uchwyt wykonany jest z poliamidu PA66. Materiał ten jest szeroko stosowany w produktach do instalacji elektrycznych i organizacji kabli ze względu na wytrzymałość mechaniczną, niewielką masę oraz odporność na typowe działanie temperatury.

    Czarny kolor sprawia, że uchwyt jest mniej widoczny po zamontowaniu na ciemnych panelach, meblach, obudowach urządzeń gospodarstwa domowego, puszkach z tworzywa sztucznego i innym ciemnym wyposażeniu.

    Właściwości materiału:
    Na właściwości PA66 mogą wpływać wilgoć, temperatura, promieniowanie ultrafioletowe oraz środowisko chemiczne.

    Klasa palności UL94 V-2

    UL94 V-2 to klasyfikacja palności materiału opisująca zachowanie materiału polimerowego podczas pionowej próby palności.

    Szeroki określony zakres temperatur

    Temperatura pracy uchwytu wynosi od −20 do +120 °C. Zakres ten określa podane granice użytkowania elementu z tworzywa sztucznego.

    Kompaktowe wymiary

    Wymiary zewnętrzne uchwytu wynoszą 16 × 15,4 mm. Kompaktowa konstrukcja jest odpowiednia do małych kabli oraz miejsc, w których przestrzeń na elementy organizacji przewodów jest ograniczona.

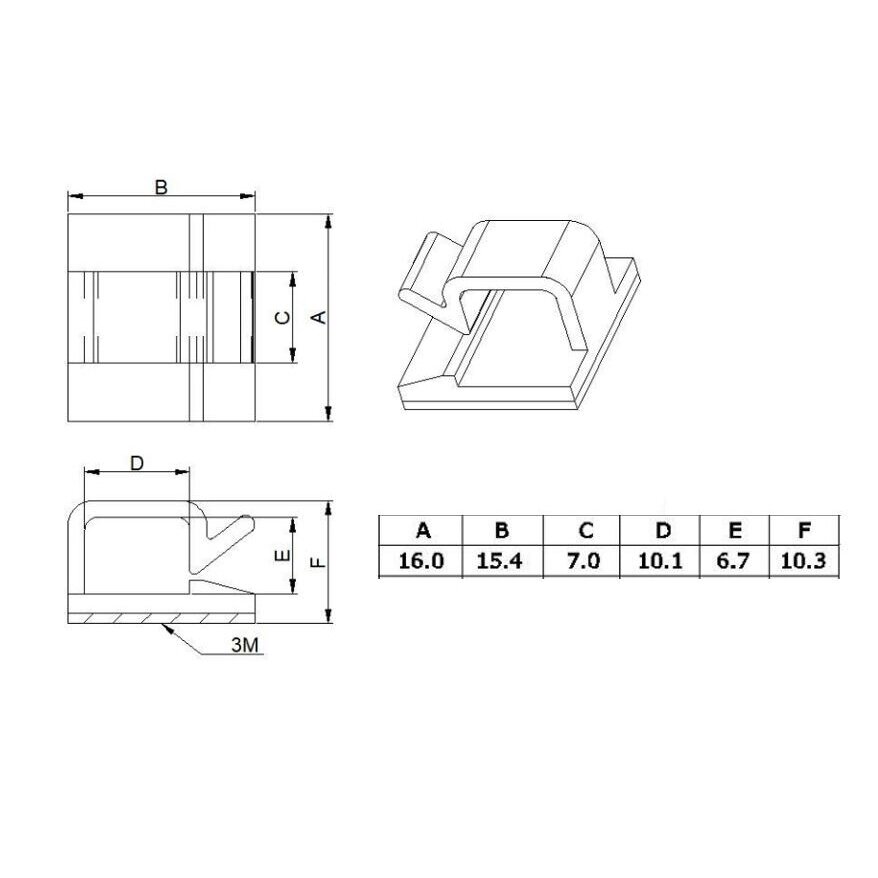

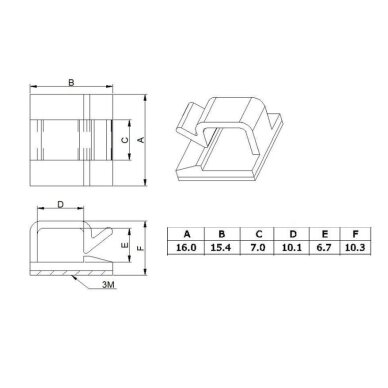

    Oznaczenie na rysunku Wymiar
    A – wysokość całkowita 16 mm
    B – szerokość całkowita 15,4 mm
    C – szerokość otworu wewnętrznego 7 mm
    D – głębokość otworu wewnętrznego 10,1 mm
    E – wysokość otworu wewnętrznego 6,7 mm
    F – wysokość korpusu w widoku bocznym 10,3 mm
    Dobór rozmiaru kabla:
    Wymiary otworu wewnętrznego nie zawsze bezpośrednio odpowiadają maksymalnej dopuszczalnej średnicy okrągłego kabla. Przed montażem zaleca się sprawdzenie rzeczywistej średnicy kabla i wykonanie próbnego montażu.

    Dane techniczne

    Typ produktu Płaski samoprzylepny uchwyt kablowy
    Zastosowanie Do mocowania i organizacji przewodów i kabli
    Sposób mocowania Podstawa klejąca
    Materiał Poliamid PA66
    Kolor Czarny
    Klasa palności UL94 V-2
    Określona temperatura pracy −20...+120 °C
    A – wysokość całkowita 16 mm
    B – szerokość całkowita 15,4 mm
    C – szerokość otworu wewnętrznego 7 mm
    D – głębokość otworu wewnętrznego 10,1 mm
    E – wysokość otworu wewnętrznego 6,7 mm
    F – wysokość korpusu w widoku bocznym 10,3 mm
    Rodzaj podstawy klejącej Dwustronna warstwa klejąca
    Środowisko zastosowania Do montażu wewnątrz pomieszczeń

    Najważniejsze cechy

    • Płaska konstrukcja mocowania kabla.
    • Podstawa samoprzylepna.
    • Montaż bez wiercenia i wkrętów.
    • Zintegrowany element mocujący kabel.
    • Konstrukcja z poliamidu PA66.
    • Czarny kolor.
    • Klasa palności UL94 V-2.
    • Temperatura pracy −20...+120 °C.
    • Kompaktowe wymiary 16 × 15,4 mm.
    • Przeznaczony do organizacji małych przewodów i kabli.

    Zastosowanie

    Rozdzielnice elektryczne
    Do organizacji przewodów sterujących, sygnałowych i niskoprądowych.
    Obudowy urządzeń elektronicznych
    Do prowadzenia przewodów wewnętrznych i utrzymywania ich z dala od ruchomych elementów.
    Sprzęt biurowy
    Do organizacji kabli komputerów, monitorów, ładowarek i urządzeń komunikacyjnych.
    Meble
    Do mocowania kabli pod biurkami, wewnątrz szafek i konstrukcji meblowych.
    Urządzenia gospodarstwa domowego
    Do organizacji wewnętrznych i zewnętrznych przewodów o niewielkim obciążeniu.
    Urządzenia automatyki
    Do prowadzenia kabli czujników, sterowania i sygnałowych.

    Instrukcja montażu

    1. Wybierz miejsce montażu. Upewnij się, że powierzchnia jest gładka i odpowiednia do mocowania klejowego.
    2. Sprawdź wymiary kabla. Kabel powinien swobodnie mieścić się w otworze uchwytu.
    3. Oczyść powierzchnię. Usuń kurz, tłuszcz, wilgoć i inne zanieczyszczenia.
    4. Pozostaw powierzchnię do całkowitego wyschnięcia.
    5. Usuń folię ochronną z podstawy klejącej. Nie dotykaj powierzchni klejącej palcami.
    6. Dokładnie umieść uchwyt. Po przyklejeniu nie zaleca się jego przesuwania.
    7. Mocno dociśnij. Równomiernie dociskaj uchwyt do powierzchni przez kilka sekund.
    8. Pozostaw warstwę klejącą do związania. Nie obciążaj uchwytu bezpośrednio po montażu.
    9. Umieść kabel.
    10. Sprawdź mocowanie. Kabel nie może powodować nadmiernego naprężenia ani obciążenia bocznego uchwytu.

    Zalecenia dotyczące użytkowania i bezpieczeństwa

    • Mocować wyłącznie do czystej, suchej i stabilnej powierzchni.
    • Nie stosować na powierzchniach zakurzonych, zatłuszczonych lub łuszczących się.
    • Nie zginać kabla z promieniem mniejszym niż dopuszczony w jego specyfikacji.
    • Nie przeciążać uchwytu ciężkimi lub naprężonymi kablami.
    • Nie używać uchwytu jako zabezpieczenia przed wyrwaniem kabla.
    • Nie montować w miejscach, w których kabel stale się porusza lub wibruje, jeśli nie zastosowano dodatkowego mocowania.
    • Nie stosować na bardzo szorstkich lub porowatych powierzchniach bez wcześniejszego sprawdzenia przyczepności.
    • W instalacjach mających znaczenie dla bezpieczeństwa należy stosować dodatkowe mocowanie mechaniczne.

    FAQ – najczęściej zadawane pytania

    Do czego służy ten uchwyt?
    Służy do mocowania i estetycznego prowadzenia małych przewodów i kabli.
    Czy do montażu wymagane jest wiercenie?
    Nie. Uchwyt posiada podstawę samoprzylepną.
    Z jakiego materiału wykonany jest uchwyt?
    Wykonany jest z czarnego poliamidu PA66.
    Jakie są wymiary uchwytu?
    Wysokość całkowita wynosi 16 mm, a szerokość 15,4 mm.
    Jaka jest określona temperatura pracy?
    Od −20 do +120 °C.
    Jaka jest klasa palności?
    UL94 V-2.
    Czy uchwyt można przesunąć po przyklejeniu?
    Po usunięciu uchwytu przyczepność warstwy klejącej zwykle się zmniejsza, dlatego zaleca się dokładne wybranie miejsca montażu od początku.
    Czy nadaje się do ciężkich kabli zasilających?
    Uchwyt przeznaczony jest do organizowania lekkich kabli. W przypadku cięższych lub naprężonych kabli wymagane jest mocniejsze mocowanie mechaniczne.
    Czy można go przykleić do metalu?
    Tak, pod warunkiem że powierzchnia metalowa jest gładka, czysta, sucha i odtłuszczona.
    Czy można go przykleić do tworzywa sztucznego?
    Tak, jednak przyczepność zależy od rodzaju tworzywa i stanu jego powierzchni. Przed montażem zaleca się wykonanie próby klejenia.

    Kompaktowy samoprzylepny uchwyt kablowy

    Płaski uchwyt kablowy przeznaczony jest do estetycznego mocowania małych przewodów i kabli w rozdzielnicach elektrycznych, obudowach urządzeń elektronicznych, meblach, sprzęcie biurowym i innych instalacjach.

    Samoprzylepna podstawa umożliwia montaż uchwytu bez wkrętów i wiercenia. Aby zapewnić odpowiednią przyczepność, powierzchnia montażowa powinna być gładka, czysta, sucha i odtłuszczona.

    Uchwyt wykonany jest z poliamidu PA66. Klasa palności materiału to UL94 V-2, a zakres temperatury pracy wynosi od −20 do +120 °C.

    Przed montażem należy sprawdzić wymiary kabla i upewnić się, że nie powoduje on nadmiernego naprężenia ani obciążenia bocznego uchwytu.

    Uchwyt przeznaczony jest do organizacji kabli i nie powinien być stosowany jako jedyny element mocujący do ciężkich, ruchomych lub mających znaczenie dla bezpieczeństwa kabli.
